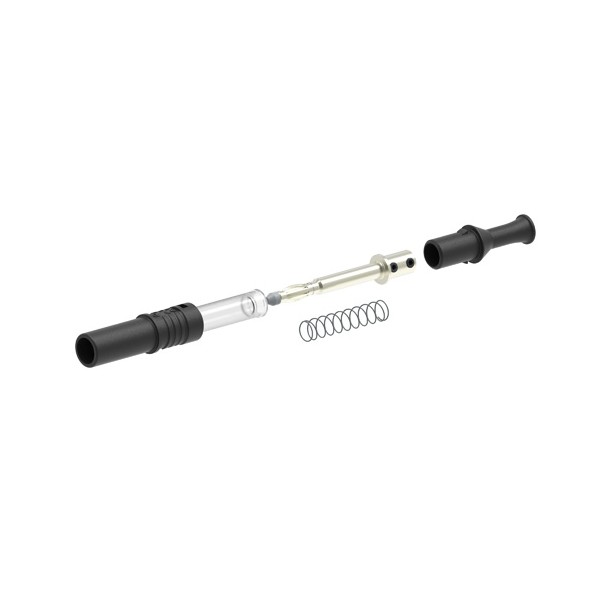

Electro-PJP 1061 Ø4MM 바나나 플러그 / 단자 나사

Electro-PJP 1061 Ø4MM 바나나 플러그 / 단자 나사

MODEL
1061
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

후퇴식 슬리브를 갖춘⁣ 600 V 안전 바나나 플러그

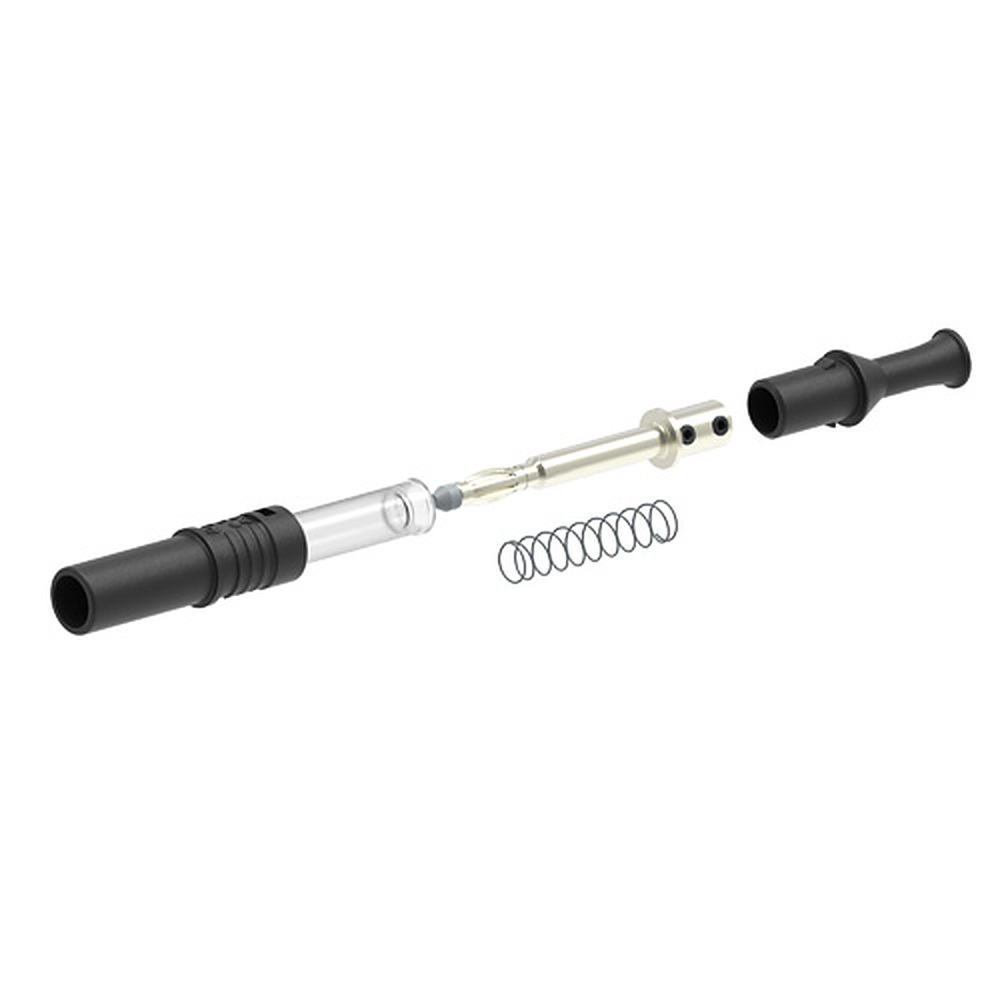

Electro-PJP 1061 Ø4 mm 안전 바나나 플러그, 후퇴식 슬리브, 나사 단자

견적 받기

Electro-PJP 한국 독점 공급 파트너

Electro-PJP 1061은 후퇴식 슬리브를 갖춘 Ø4 mm 수 안전 바나나 플러그(Safety Banana Plug)입니다. 정격은 600 V CAT II, 36 A이며 케이블은 나사 단자로 연결합니다.

케이블은 2.5 mm² 이하까지 연결하며 절연체는 PP입니다. 10개 단위로 포장됩니다. (주)테솔이 국내에 공식 공급합니다.

600 V CAT II

정격 전압·등급

36 A

정격 전류

나사

단자 방식

후퇴식

슬리브 구조

슬리브 구조

1061의 후퇴식 슬리브와⁣ 납땜형 1061/S

1061은 후퇴식 슬리브(fourreau rétractable)를 갖춘 수 플러그이며 케이블은 나사 단자로 연결합니다. 같은 슬리브 구조의 납땜 단자 모델은 1061/S입니다.

정격 등급

1061의 600 V CAT II와⁣ CAT III 모델 구분

1061은 600 V CAT II이므로 콘센트 계통 측정에 맞는 정격입니다. 분전반처럼 CAT III 환경이면 1000 V CAT III인 1065 계열을 선택하세요.

사양

1061 정격과⁣ 단자 사양

항목사양
품번1061
구성Ø4 mm 안전 바나나 플러그, 후퇴식 슬리브, 나사 단자
단자나사 단자
정격 전압600 V CAT II
정격 전류36 A
절연체PP
접점 소재니켈 도금 황동
적용 케이블2.5 mm² 이하
주문 코드1061-#
포장 수량10개

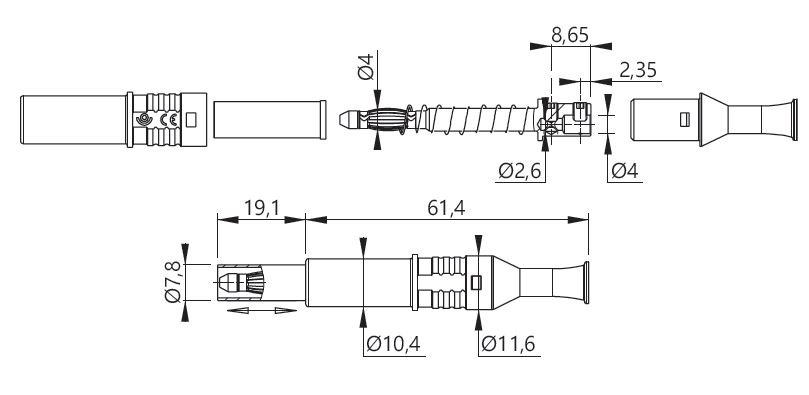

ELECTRO-PJP 1061.0 - 바나나 플러그의 분해 치수도
바나나 플러그의 분해 치수도

활용 분야

1061로 만드는⁣ 측정 리드

  • 콘센트 계통 측정 리드 — 600 V CAT II 범위의 측정용 리드를 나사 조립으로 만듭니다.

같은 계열

1061과 비교하는⁣ 안전 바나나 플러그 11종

  • 1061/S — 후퇴식 슬리브 안전 플러그, 납땜 단자, 600 V CAT II, 36 A
  • 1063 — 안전 바나나 잭(암), 나사 단자, 1000 V CAT III, 36 A
  • 1063/S — 안전 바나나 잭(암), 납땜 단자, 1000 V CAT III, 36 A
  • 1065 — 안전 바나나 플러그, 나사 단자, 1000 V CAT III, 36 A
  • 1065/S — 안전 바나나 플러그, 납땜 단자, 1000 V CAT III, 36 A
  • 1067 — 직각 안전 바나나 플러그, 나사 단자, 1000 V CAT III, 20 A
  • 1067/S — 직각 안전 바나나 플러그, 납땜 단자, 1000 V CAT III, 20 A
  • 1076 — 스택형 안전 바나나 플러그, 나사 단자, 1000 V CAT III, 36 A
  • 1076/S — 스택형 안전 바나나 플러그, 납땜 단자, 1000 V CAT III, 36 A
  • 1068-PRO — 안전 퀵 커넥션 플러그, 고정 슬리브, 600 V CAT II, 20 A
