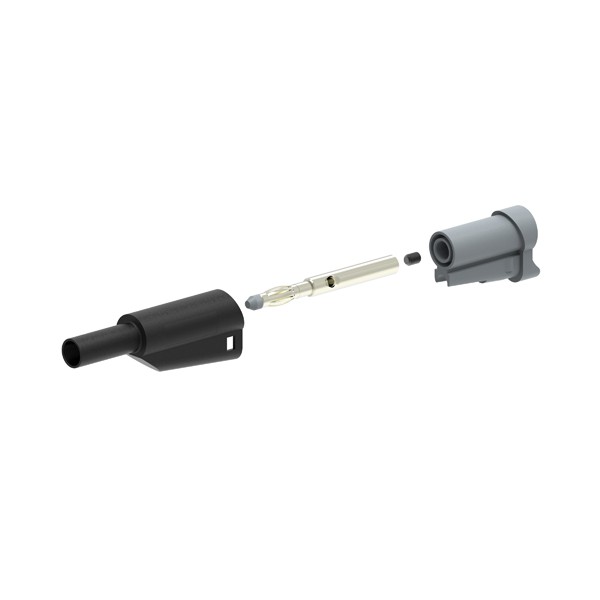

Electro-PJP 1076은 1000 V CAT III, 36 A 정격의 스택형 안전 바나나 플러그(Stackable Safety Banana Plug)입니다. 케이블은 나사 단자로 체결하며 2.5 mm² 이하까지 적용됩니다.
접점은 니켈 도금 황동이고 절연체는 PP이며 10개입으로 포장됩니다. (주)테솔이 국내에 공식 공급합니다.

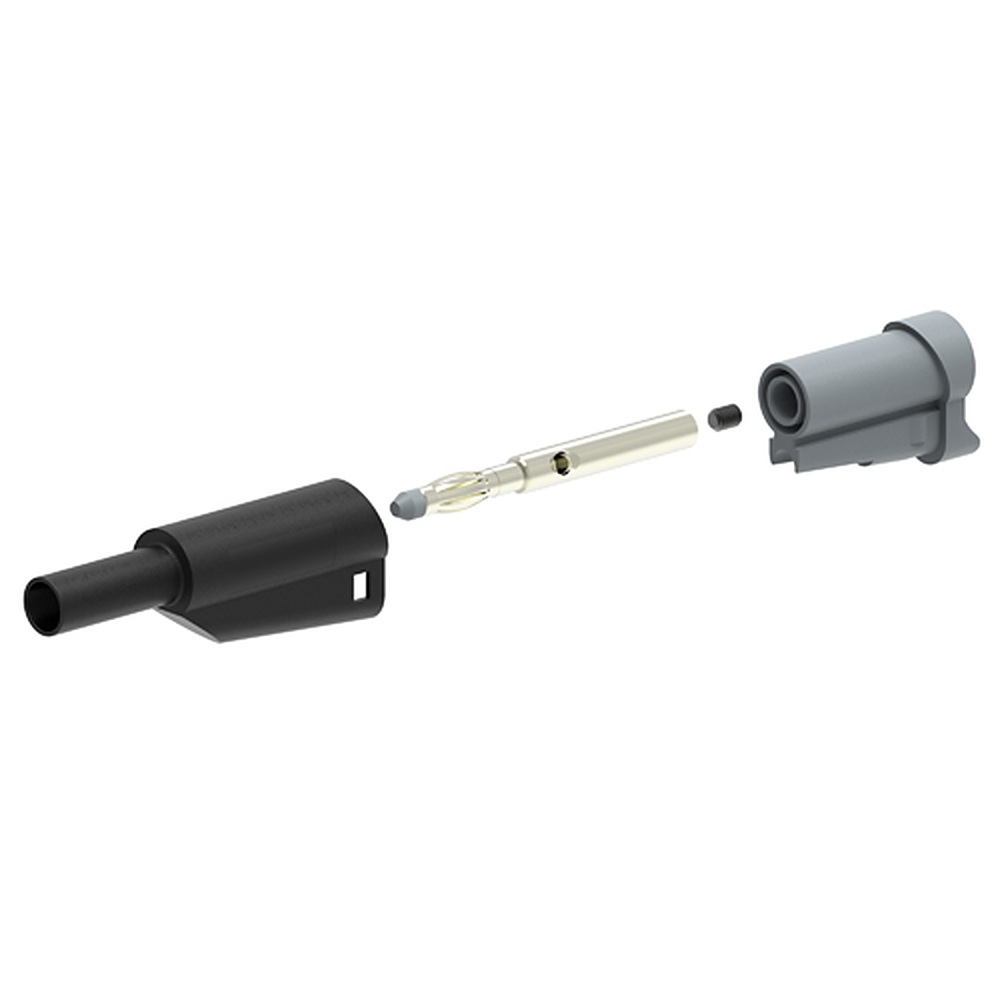

나사 단자
1076의 나사 체결과 케이블 단면적
1076은 케이블을 나사로 조여 고정하는 방식으로 2.5 mm² 이하 케이블에 맞습니다. 납땜으로 조립하려면 같은 스택형 몸체의 1076/S를 선택하세요.
스택형 구조
스택형 1076의 겹쳐 꽂는 구조
1076은 제품명에 스택형(empilable)으로 표기된 플러그입니다. 한 접속점에 측정 리드를 겹쳐 연결하는 구성에 사용합니다.
사양
1076 정격과 단자 사양
| 항목 | 사양 |
|---|---|
| 품번 | 1076 |
| 형태 | 스택형 안전 바나나 플러그, Ø4 mm |
| 단자 | 나사 단자 |
| 정격 전압 | 1000 V CAT III |
| 정격 전류 | 36 A |
| 적용 케이블 | 2.5 mm² 이하 |
| 접점 | 니켈 도금 황동 |
| 절연체 | PP |
| 포장 수량 | 10개 |

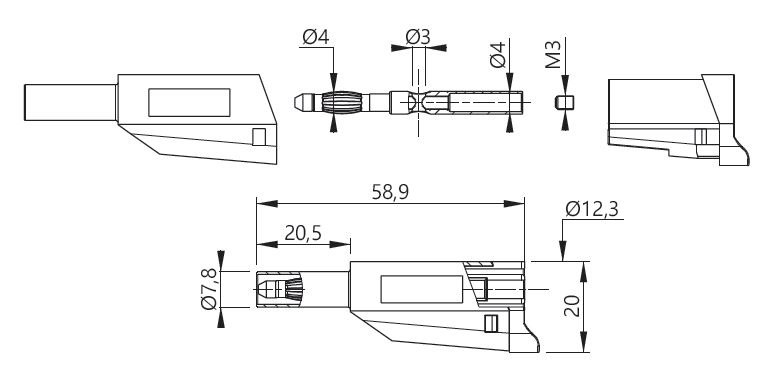

스크류 터미널 바나나 플러그의 분해 치수도
활용 분야
1076으로 조립하는 측정 리드
- 전원 설비 측정 리드 — 1000 V CAT III 정격으로 측정 리드 끝을 나사 체결로 조립합니다.
- 겹쳐 꽂는 연결 — 스택형 몸체로 한 접속점에 리드를 겹쳐 연결합니다.
같은 계열
1076과 같은 계열 Ø4 mm 안전 플러그·잭
- 1061 — 나사 단자 Ø4mm 바나나 플러그
- 1061/S — 납땜 단자 안전 바나나 플러그
- 1063 — 나사 단자 바나나 잭
- 1063/S — 납땜 단자 고정 바나나 잭
- 1065 — 나사 단자 바나나 플러그
- 1065/S — 납땜 단자 바나나 플러그
- 1067 — 나사 단자 바나나 플러그
- 1067/S — 납땜 단자 직각 고정 바나나 플러그
- 1076/S — 나사 단자 대신 납땜 단자
- 1068-PRO — 퀵 커넥션 단자, 고정 슬리브 플러그
관련 제품
1076 리드 제작에 맞춰 살펴볼 Ø4 mm·Ø2 mm 부품
- Electro-PJP Ø4mm 바나나 플러그 · 잭 DIY (1060 · 1080 · 1010 · 3010 · 3030 계열)
- Electro-PJP Ø2mm 바나나 플러그 · 소켓 (209 · 210 · 211 · 215 · 226 DIY · 230 DIY)
- Electro-PJP 바나나 플러그 · 소켓 변환 어댑터 (Ada2/2 · Ada4/2 · Ada204 · 3310 · 3380 · 60619 등)
1076의 정격 전압과 전류는 얼마입니까?
1000 V CAT III, 36 A입니다.
1076에 연결할 수 있는 케이블 단면적은 얼마입니까?
2.5 mm² 이하입니다. 단자는 나사 방식이므로 납땜이 필요하면 1076/S를 선택하세요.
1076은 몇 개입입니까?
10개입입니다.
1076과 1076/S는 무엇이 다릅니까?
단자 방식만 다릅니다. 1076은 나사 단자, 1076/S는 납땜 단자이며 두 모델 모두 1000 V CAT III, 36 A입니다.
FAQ 자주묻는 질문
-
1076의 정격 전압과 전류는 얼마입니까?
1000 V CAT III, 36 A입니다.
-
1076에 연결할 수 있는 케이블 단면적은 얼마입니까?
2.5 mm² 이하입니다. 단자는 나사 방식이므로 납땜이 필요하면 1076/S를 선택하세요.
-
1076은 몇 개입입니까?
10개입입니다.
-
1076과 1076/S는 무엇이 다릅니까?
단자 방식만 다릅니다. 1076은 나사 단자, 1076/S는 납땜 단자이며 두 모델 모두 1000 V CAT III, 36 A입니다.
