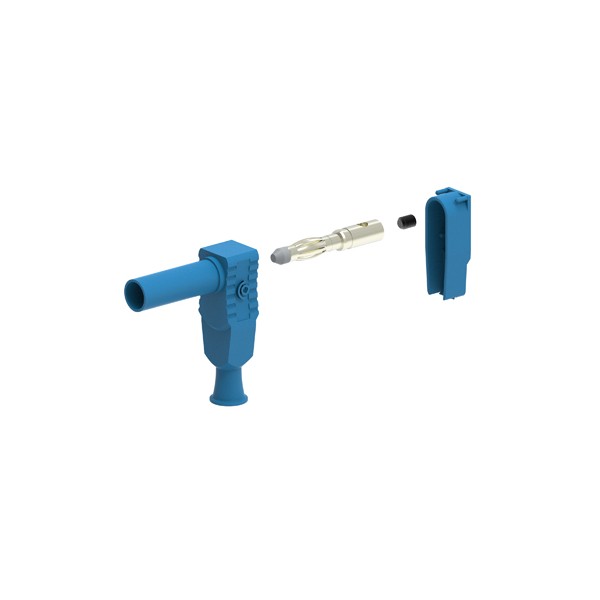

Electro-PJP 1067 Ø4MM 바나나 플러그 / 스크류 터미널

Electro-PJP 1067 Ø4MM 바나나 플러그 / 스크류 터미널

MODEL
1067
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

직각으로 꺾여 연결되는⁣ 안전 바나나 플러그

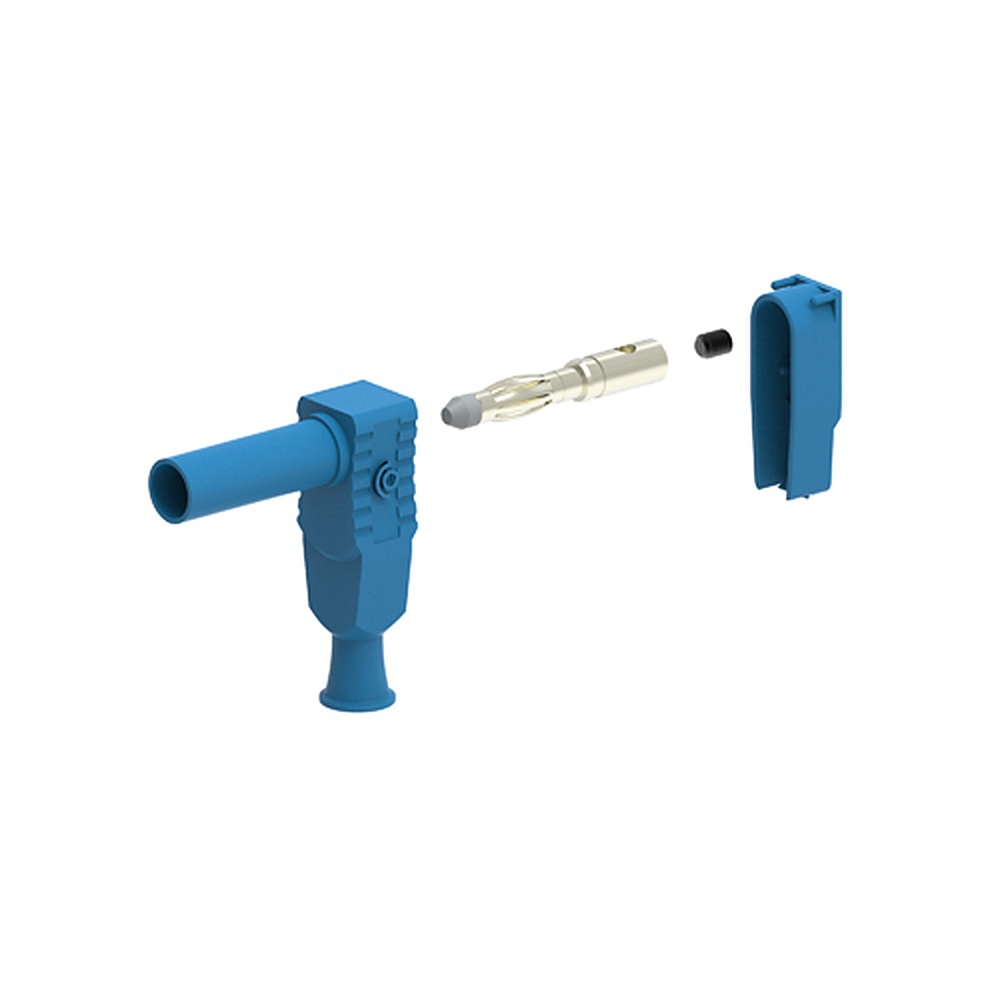

Electro-PJP 1067 Ø4 mm 직각 안전 바나나 플러그, 나사 단자

견적 받기

Electro-PJP 한국 독점 공급 파트너

Electro-PJP 1067은 직각(coudée) 형상의 Ø4 mm 수 안전 바나나 플러그(Angled Safety Banana Plug)입니다. 정격은 1000 V CAT III, 20 A이며 케이블은 나사 단자로 연결합니다.

정격 전류가 20 A로 직선형 1065의 36 A보다 낮으니 흐르는 전류를 먼저 확인하세요. 절연체는 PP이고 10개 단위로 포장됩니다. (주)테솔이 국내에 공식 공급합니다.

1000 V CAT III

정격 전압·등급

20 A

정격 전류

나사

단자 방식

직각

직각 플러그 정격

직각 구조

1067의 직각 형상과⁣ 직선형 1065

몸체가 꺾인 앵글형(coudée)이며 케이블은 나사 단자로 연결합니다. 직선형이 필요하면 36 A인 1065를 선택하세요.

전류 조건

1067의 20 A 정격과⁣ 36 A 모델

1067과 1067/S는 20 A입니다. 큰 전류가 흐르는 리드에는 36 A 정격인 1065 계열을 고르세요.

사양

1067 정격과⁣ 직각 플러그 사양

항목사양
품번1067
구성Ø4 mm 직각 안전 바나나 플러그, 나사 단자
단자나사 단자
정격 전압1000 V CAT III
정격 전류20 A
절연체PP
접점 소재니켈 도금 황동
적용 케이블2.5 mm² 이하
주문 코드1067-#
포장 수량10개

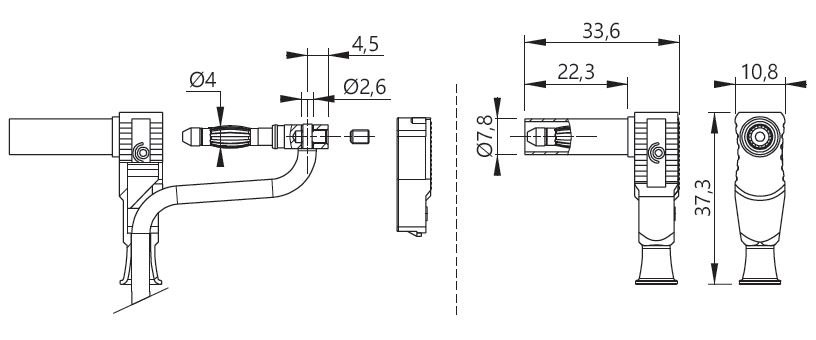

ELECTRO-PJP 1067.0 - 직각 스크류 터미널 바나나 플러그의 치수도
직각 스크류 터미널 바나나 플러그의 치수도

활용 분야

1067로 만드는⁣ 직각 측정 리드

  • 배전반 측정 리드 — 1000 V CAT III 범위에서 직각 플러그가 필요한 리드를 만듭니다.

같은 계열

1067을 직선형과 견주는⁣ 안전 바나나 플러그 11종

  • 1061 — 후퇴식 슬리브 안전 플러그, 나사 단자, 600 V CAT II, 36 A
  • 1061/S — 후퇴식 슬리브 안전 플러그, 납땜 단자, 600 V CAT II, 36 A
  • 1063 — 안전 바나나 잭(암), 나사 단자, 1000 V CAT III, 36 A
  • 1063/S — 안전 바나나 잭(암), 납땜 단자, 1000 V CAT III, 36 A
  • 1065 — 안전 바나나 플러그, 나사 단자, 1000 V CAT III, 36 A
  • 1065/S — 안전 바나나 플러그, 납땜 단자, 1000 V CAT III, 36 A
  • 1067/S — 직각 안전 바나나 플러그, 납땜 단자, 1000 V CAT III, 20 A
  • 1076 — 스택형 안전 바나나 플러그, 나사 단자, 1000 V CAT III, 36 A
  • 1076/S — 스택형 안전 바나나 플러그, 납땜 단자, 1000 V CAT III, 36 A
  • 1068-PRO — 안전 퀵 커넥션 플러그, 고정 슬리브, 600 V CAT II, 20 A
