수 플러그를 받는⁣ CAT III 암 안전 잭

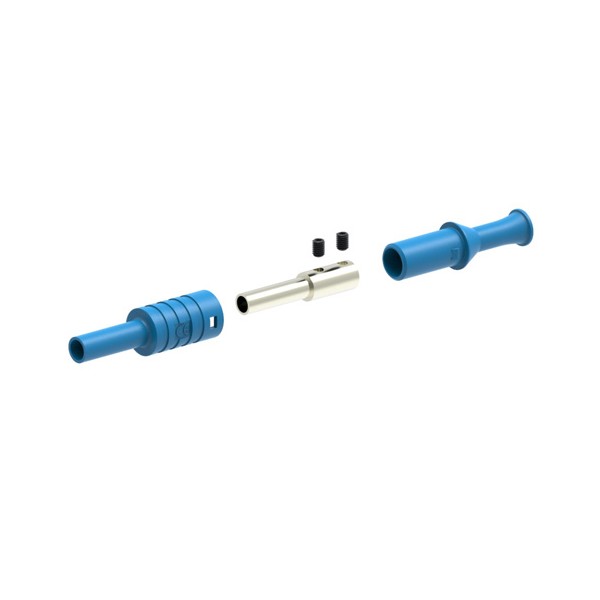

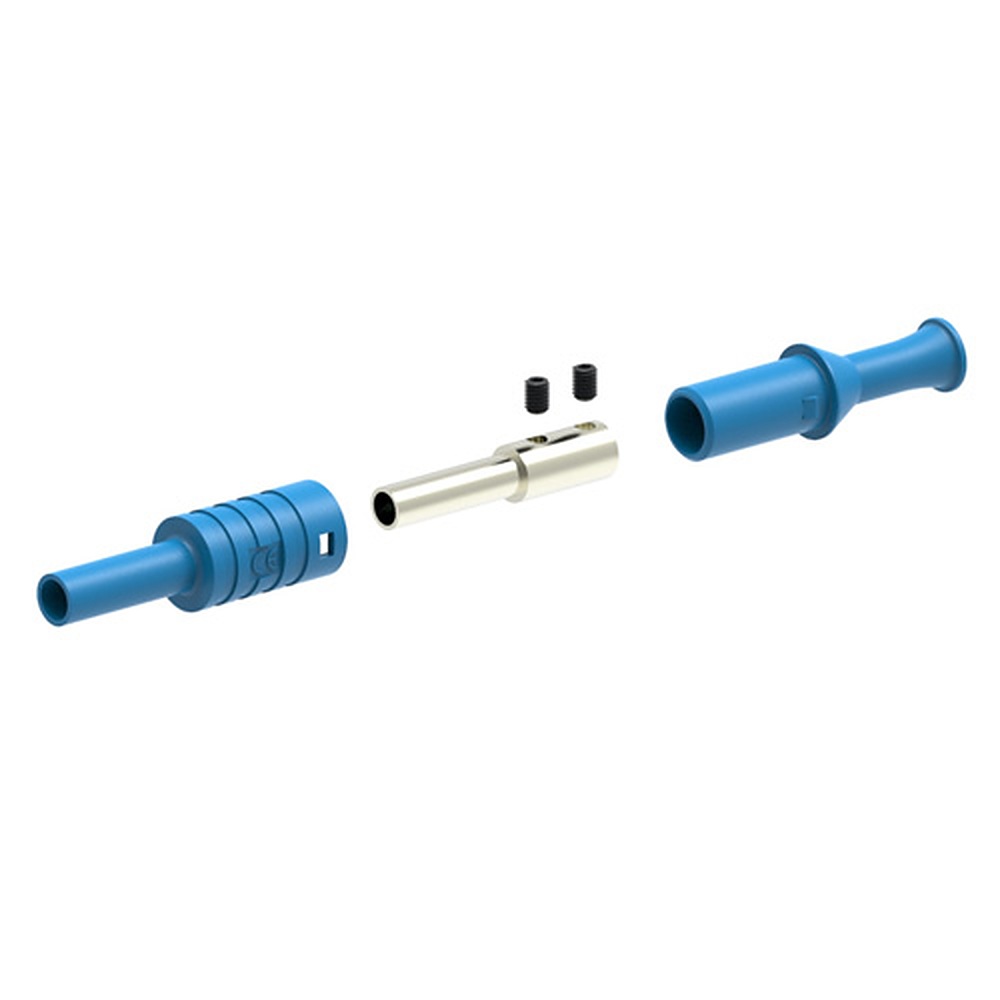

Electro-PJP 1063 Ø4 mm 암 안전 바나나 잭, 나사 단자

견적 받기

Electro-PJP 한국 독점 공급 파트너

Electro-PJP 1063은 Ø4 mm 수 플러그를 꽂는 암 안전 바나나 잭(Female Safety Banana Jack)입니다. 정격은 1000 V CAT III, 36 A이며 케이블은 나사 단자로 연결합니다.

케이블은 2.5 mm² 이하까지 연결하며 절연체는 PP이고 10개 단위로 포장됩니다. (주)테솔이 국내에 공식 공급합니다.

1000 V CAT III

안전 등급

36 A

전류 정격

나사

배선 접속

잭

플러그를 받는 쪽

잭 구성

1063의 암 접속부와⁣ 짝이 되는 플러그

1063은 케이블 끝에 다는 암 커넥터이며, 1065 계열 같은 Ø4 mm 수 안전 플러그를 꽂습니다.

결선 방식

1063 나사 단자와⁣ 1063/S 납땜 단자

/S가 없는 1063은 나사 단자로 케이블을 연결합니다. 납땜 단자가 필요하면 1063/S를 고르세요.

사양

1063 정격과⁣ 나사 단자 사양

항목사양
품번1063
종류Ø4 mm 암 안전 바나나 잭, 나사 단자
안전 등급1000 V CAT III
전류 정격36 A
배선 접속나사 단자
케이블 단면적2.5 mm² 이하
플라스틱PP
금속니켈 도금 황동
포장10개

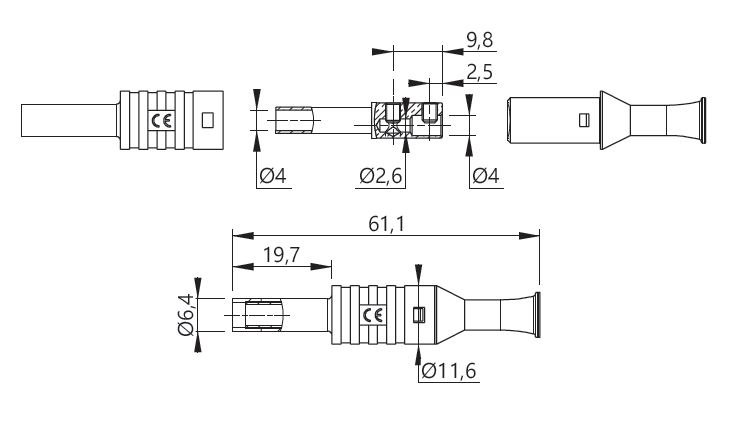

ELECTRO-PJP 1063.0 - 스크류 터미널 바나나 잭의 분해 치수도
스크류 터미널 바나나 잭의 분해 치수도

활용 분야

1063으로 만드는⁣ 암 쪽 리드

  • 측정 리드 조립 — 1000 V CAT III 범위에서 수 안전 플러그를 받는 암 쪽 리드를 나사 단자로 만듭니다.

같은 계열

1063과 짝지어 보는⁣ 안전 바나나 플러그 11종

  • 1061 — 후퇴식 슬리브 안전 플러그, 나사 단자, 600 V CAT II, 36 A
  • 1061/S — 후퇴식 슬리브 안전 플러그, 납땜 단자, 600 V CAT II, 36 A
  • 1063/S — 안전 바나나 잭(암), 납땜 단자, 1000 V CAT III, 36 A
  • 1065 — 안전 바나나 플러그, 나사 단자, 1000 V CAT III, 36 A
  • 1065/S — 안전 바나나 플러그, 납땜 단자, 1000 V CAT III, 36 A
  • 1067 — 직각 안전 바나나 플러그, 나사 단자, 1000 V CAT III, 20 A
  • 1067/S — 직각 안전 바나나 플러그, 납땜 단자, 1000 V CAT III, 20 A
  • 1076 — 스택형 안전 바나나 플러그, 나사 단자, 1000 V CAT III, 36 A
  • 1076/S — 스택형 안전 바나나 플러그, 납땜 단자, 1000 V CAT III, 36 A
  • 1068-PRO — 안전 퀵 커넥션 플러그, 고정 슬리브, 600 V CAT II, 20 A
