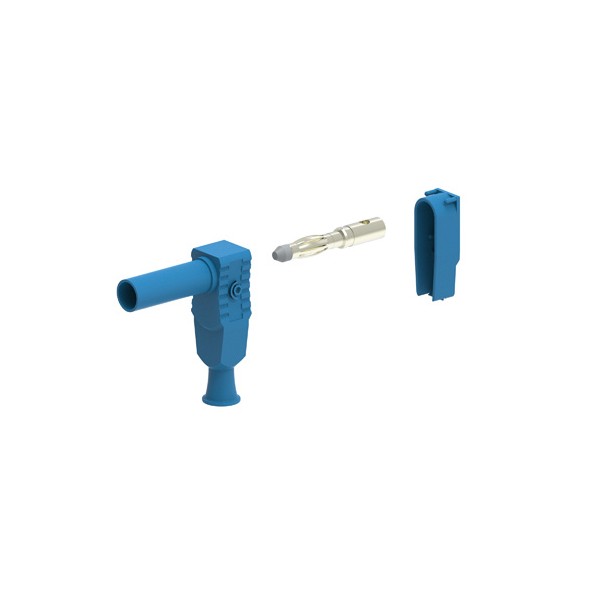

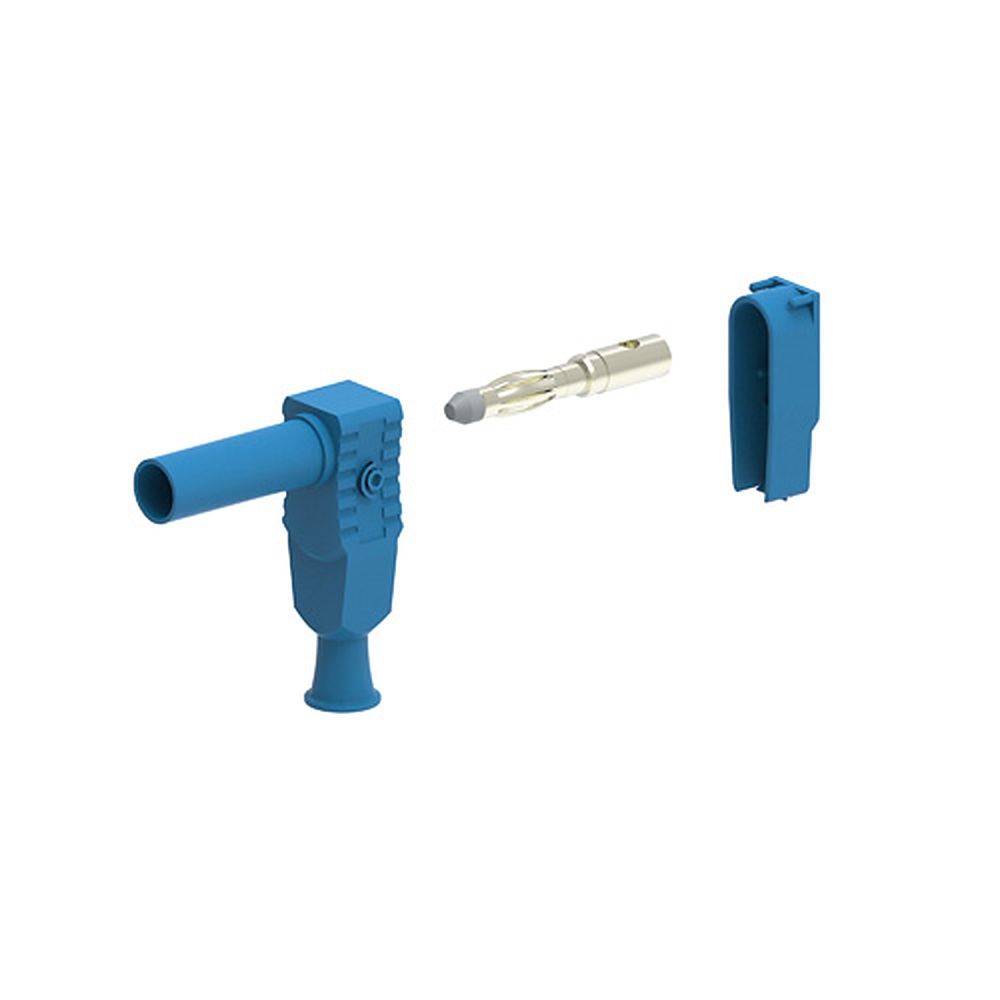

Electro-PJP 1067/S Ø4MM 직각 고정 바나나 플러그 / 납땜 단자

Electro-PJP 1067/S Ø4MM 직각 고정 바나나 플러그 / 납땜 단자

MODEL
1067/S
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

측정 리드를 직접 조립하는
안전 바나나 플러그·잭

Electro-PJP Ø4mm 안전 바나나 플러그 · 잭

견적 받기

Electro-PJP 국내 정식 공급 파트너

Electro-PJP 1061, 1063, 1065, 1067, 1076, 1068-PRO 계열은 600 V CAT II 또는 1000 V CAT III 정격의 Ø4 mm 안전 바나나 플러그·잭(Safety Banana Plug)입니다. 나사·납땜·압착 단자 가운데 원하는 방식을 골라 측정 리드를 직접 조립하는 11종 DIY 부품입니다.

고정형 잭부터 후퇴식 슬리브 플러그까지 형상이 여러 가지로 갖춰져 있어, 전원반 측정 리드와 시험대 단자를 같은 규격으로 맞출 수 있습니다. 대부분의 모델이 36 A 정격입니다. 이 부품은 (주)테솔이 국내에 공식 공급합니다.

1000 V CAT III

1063·1065·1067·1076 계열 정격

600 V CAT II

1061·1068-PRO 정격

36 A

1067·1068-PRO 외 정격 전류

2.5 mm²

적용 케이블 단면적 기준

특징

형상·단자·정격으로 고르는
Ø4 mm 바나나 플러그

핵심 특징현장에서 달라지는 점
CAT II · CAT III 정격 구분모델마다 정격이 정해져 있어 측정 환경의 CAT 등급 이상인 부품만 골라 조립하면 등급이 모자란 리드를 쓰는 일을 막을 수 있습니다.
후퇴식 슬리브 1061 계열슬리브가 뒤로 물러나며 체결되는 구조라 안전 단자 장비에 연결할 때 접촉부가 드러날 위험이 줄어듭니다.
고정 잭 1063 계열리드 중간이나 패널에 설치하는 잭이라 플러그 리드를 꽂을 접속점을 원하는 자리에 만들 수 있습니다.
직각 1067 · 스택형 1076직각형은 좁은 패널 앞에서 케이블이 꺾이는 것을 줄이고, 스택형은 한 지점에 리드를 겹쳐 연결할 수 있게 합니다.
나사 · 납땜 · 압착 단자품번의 /S는 납땜, 1068-PRO는 압착 방식이므로 가진 공구와 작업 환경에 맞춰 조립 방식을 고를 수 있습니다.
니켈 코팅 황동 접점PP 절연체와 짝을 이룬 니켈 코팅 황동 접점이 자주 꽂고 빼도 접촉 저항 변화를 억제합니다.

정격 선택

측정 환경의 CAT 등급 이상으로
바나나 플러그 선택

CAT 등급은 측정 환경에 따라 정해지므로, 리드를 조립하기 전에 측정 장소의 CAT 등급과 전압부터 확인하세요. 1000 V CAT III 모델은 분전반과 설비 배전 측정에, 600 V CAT II 모델은 콘센트 계통 측정에 맞는 정격입니다.

후퇴식 슬리브 플러그의 체결 구조

1061과 1061/S는 장비 단자에 꽂을 때 슬리브가 뒤로 밀리고, 뽑으면 다시 접촉부를 덮는 구조입니다. 안전 단자(Ø4 mm 쉬라우드 잭)를 갖춘 계측기 리드에 맞으므로 장비 쪽 단자 형상을 먼저 확인하세요.

조립 방식

바나나 플러그 단자 방식과
케이블 단면적

나사·납땜·압착 단자 모두 2.5 mm² 이하 케이블에 맞습니다. 품번에 /S가 없는 나사 모델은 공구만 있으면 현장에서 바로 조립할 수 있습니다. /S 모델은 납땜 설비가 있는 작업장에서 접촉 신뢰성을 높일 때, 1068-PRO는 압착 공구로 작업할 때 적합합니다.

압착 단자형 1068-PRO 조립

1068-PRO는 케이블 끝을 압착 단자에 물려 고정하므로 납땜 설비가 없는 현장에서도 리드를 만들 수 있습니다. 압착 공구는 케이블 단면적에 맞는 규격을 쓰세요.

사양

바나나 플러그 11종 정격·단자·
전류 비교 사양

항목형태단자정격 전압정격 전류주문 코드
1061후퇴식 슬리브 안전 바나나 플러그나사600 V CAT II36 A1061-#
1061/S후퇴식 슬리브 안전 바나나 플러그납땜600 V CAT II36 A1061/S-#
1063고정 안전 바나나 잭나사1000 V CAT III36 A1063-#
1063/S고정 안전 바나나 잭납땜1000 V CAT III36 A1063/S-#
1065안전 바나나 플러그나사1000 V CAT III36 A1065-#
1065/S안전 바나나 플러그납땜1000 V CAT III36 A1065/S-#
1067직각 고정 안전 바나나 플러그나사1000 V CAT III20 A1067-#
1067/S직각 고정 안전 바나나 플러그납땜1000 V CAT III20 A1067/S-#
1076스택형 고정 안전 바나나 플러그나사1000 V CAT III36 A1076-#
1076/S스택형 고정 안전 바나나 플러그납땜1000 V CAT III36 A1076/S-#
1068-PRO안전 퀵 커넥션 플러그 (고정 슬리브)압착600 V CAT II20 A1068-PRO-#

시리즈 공통 사양

항목사양
접점 소재니켈 코팅 황동
절연체PP
적용 케이블2.5 mm² 이하 (나사·납땜·압착 단자)
플러그 직경Ø4 mm
포장 수량10개

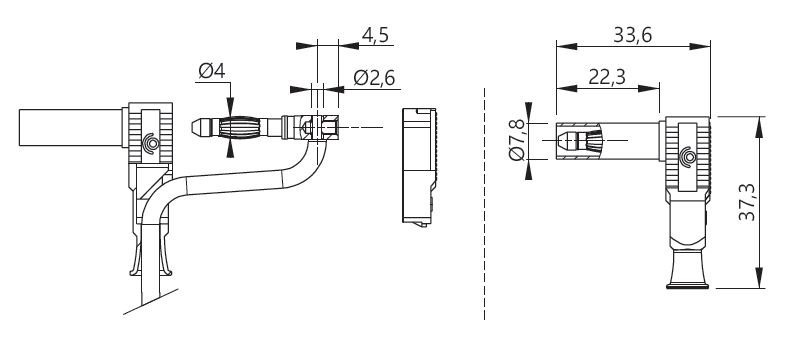

ELECTRO-PJP 1067/S - 직각 납땜 단자 바나나 플러그의 치수도
직각 납땜 단자 바나나 플러그의 치수도

활용 분야

CAT 등급에 맞춘
측정 리드 제작

  • 배전반 측정 리드 — 1000 V CAT III 모델로 분전반·설비 배전 측정용 리드를 만듭니다.
  • 콘센트 계통 측정 리드 — 600 V CAT II 모델(1061, 1068-PRO)로 콘센트 측정용 리드를 만듭니다.
  • 시험대 단자 — 1063 고정 잭을 패널에 달아 플러그 리드를 꽂을 접속점을 만듭니다.
  • 중첩 연결 — 1076 계열 스택형으로 한 접속점에 측정 리드를 겹쳐 연결합니다.

선택 가이드

측정 조건에 맞는
PJP 바나나 플러그 선택

이럴 때 (현장 조건)권장 모델선택 이유
CAT II 환경용 측정 리드를 만든다면1061, 1061/S, 1068-PRO600 V CAT II 정격이라 콘센트 계통 측정에 맞습니다.
CAT III 환경용 측정 리드를 만든다면1065, 1065/S1000 V CAT III, 36 A 정격의 표준 안전 플러그라 분전반 측정 리드에 적합합니다.
패널이나 시험대에 접속점을 만든다면1063, 1063/S1000 V CAT III 고정 잭이라 패널에 설치해 플러그 리드를 받기 좋습니다.
좁은 공간에서 직각으로 연결해야 한다면1067, 1067/S직각 고정 구조라 케이블 꺾임이 적으며, 정격 전류는 20 A입니다.
한 지점에 리드를 겹쳐 연결한다면1076, 1076/S1000 V CAT III 스택형 고정 플러그라 리드를 포개 꽂을 수 있습니다.

구성·옵션

단자 방식별
바나나 플러그 품번 구성

구분품번비고
플러그 · 나사 단자1061 · 1065 · 1067 · 1076품번에 /S 없음
플러그 · 납땜 단자1061/S · 1065/S · 1067/S · 1076/S품번에 /S 붙음
잭 · 고정형1063 · 1063/S나사 또는 납땜
압착 플러그1068-PRO압착 단자, 고정 슬리브
