Electro-PJP 1063/S Ø4MM 고정 바나나 잭 / 납땜 단자

Electro-PJP 1063/S Ø4MM 고정 바나나 잭 / 납땜 단자

MODEL
1063/S
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

납땜 배선으로 만드는⁣ CAT III 바나나 잭

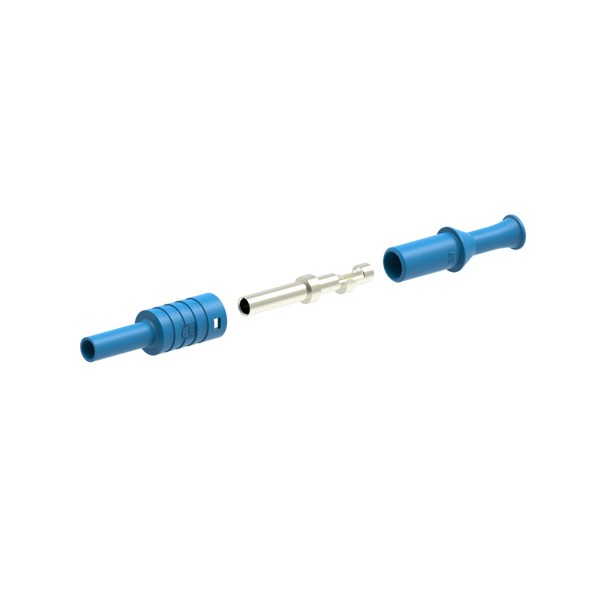

Electro-PJP 1063/S Ø4 mm 암 안전 바나나 잭, 납땜 단자

견적 받기

Electro-PJP 한국 독점 공급 파트너

Electro-PJP 1063/S는 케이블을 납땜하는 Ø4 mm 암 안전 바나나 잭(Female Safety Banana Jack)입니다. 1000 V CAT III, 36 A 정격입니다.

나사 단자의 1063과 정격이 같고 단자 방식만 다릅니다. 절연체는 PP이며 포장은 10개 단위입니다. (주)테솔이 국내에 공식 공급합니다.

1000 V CAT III

정격 전압·등급

36 A

정격 전류

납땜

단자 방식

/S

납땜 품번 표기

납땜 단자

1063/S의 /S 표기와⁣ 납땜 배선

품번 끝의 /S는 납땜 단자를 뜻합니다. 나사 단자로 조립하려면 1063을 고르세요.

등급 확인

1063/S의 1000 V CAT III와⁣ 측정 환경

정격이 1000 V CAT III이므로 분전반과 설비 배전 측정에 맞습니다. 측정 환경의 전압과 CAT 등급은 조립 전에 확인하세요.

사양

1063/S 정격과⁣ 납땜 단자 사양

항목사양
품번1063/S
구성Ø4 mm 암 안전 바나나 잭, 납땜 단자
단자납땜 단자
정격 전압1000 V CAT III
정격 전류36 A
절연체PP
접점 소재니켈 도금 황동
적용 케이블2.5 mm² 이하
주문 코드1063/S-#
포장 수량10개

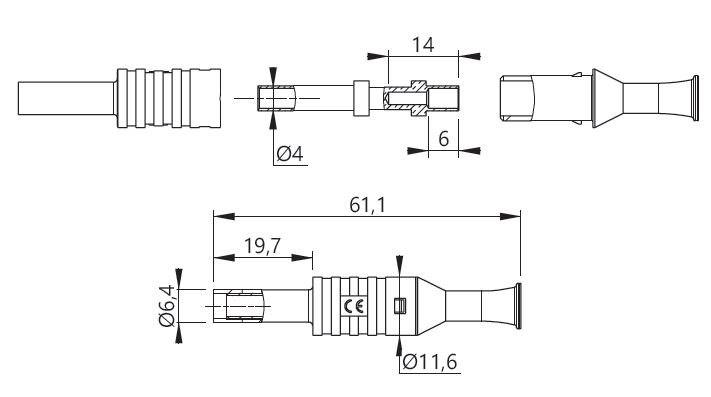

ELECTRO-PJP 1063/S - 납땜 단자 바나나 잭의 분해 치수도
납땜 단자 바나나 잭의 분해 치수도

활용 분야

1063/S로 만드는⁣ 납땜 암 리드

  • 측정 리드 조립 — 수 안전 플러그를 받는 암 쪽 리드를 납땜으로 만듭니다.

같은 계열

1063/S와 비교하는⁣ 안전 바나나 플러그 11종

  • 1061 — 후퇴식 슬리브 안전 플러그, 나사 단자, 600 V CAT II, 36 A
  • 1061/S — 후퇴식 슬리브 안전 플러그, 납땜 단자, 600 V CAT II, 36 A
  • 1063 — 안전 바나나 잭(암), 나사 단자, 1000 V CAT III, 36 A
  • 1065 — 안전 바나나 플러그, 나사 단자, 1000 V CAT III, 36 A
  • 1065/S — 안전 바나나 플러그, 납땜 단자, 1000 V CAT III, 36 A
  • 1067 — 직각 안전 바나나 플러그, 나사 단자, 1000 V CAT III, 20 A
  • 1067/S — 직각 안전 바나나 플러그, 납땜 단자, 1000 V CAT III, 20 A
  • 1076 — 스택형 안전 바나나 플러그, 나사 단자, 1000 V CAT III, 36 A
  • 1076/S — 스택형 안전 바나나 플러그, 납땜 단자, 1000 V CAT III, 36 A
  • 1068-PRO — 안전 퀵 커넥션 플러그, 고정 슬리브, 600 V CAT II, 20 A
