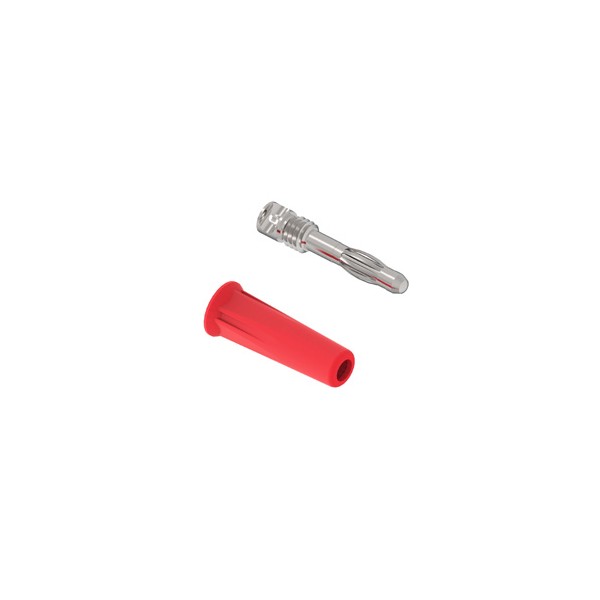

Electro-PJP 1010 Ø4MM 수 바나나 플러그 / 나사식 절연체

Electro-PJP 1010 Ø4MM 수 바나나 플러그 / 나사식 절연체

MODEL
1010
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

납땜으로 만드는⁣ Ø4 mm 바나나 플러그

Electro-PJP 1010 Ø4 mm 바나나 플러그, 나사식 절연체, 납땜 연결

견적 받기

Electro-PJP 한국 독점 공급 파트너

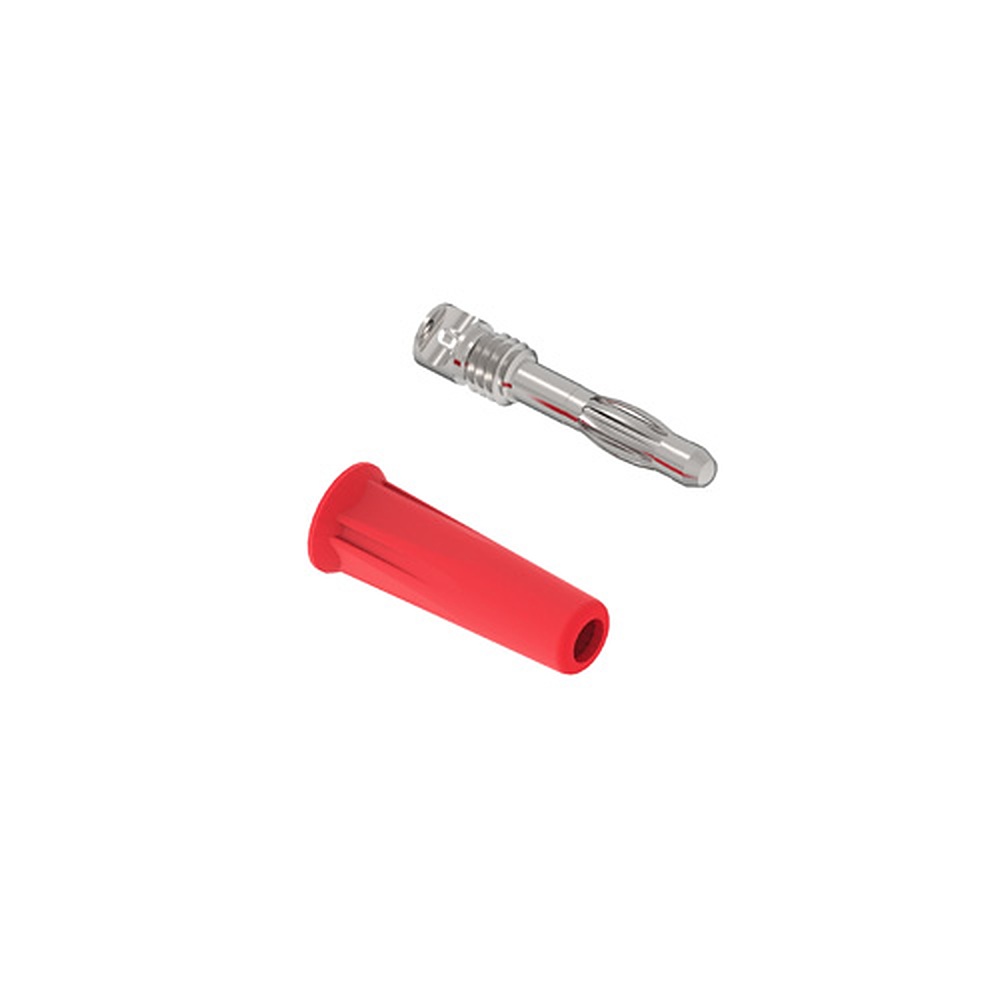

Electro-PJP 1010은 POM 나사식 절연체에 납땜으로 케이블을 접속하는 Ø4 mm 수 바나나 플러그(Male Banana Plug) DIY 부품입니다. ≤30 VAC ≤60 VDC, 36 A 정격입니다.

적용 케이블은 2.5 mm² 이하이고 접점 소재는 니켈 도금 황동, 포장 단위는 10개입니다. (주)테솔이 국내에 공식 공급합니다.

36 A

정격 전류

납땜

케이블 연결 방식

2.5 mm²

적용 케이블 단면적 이하

POM

나사식 절연체 소재

납땜 조립

1010의 납땜 접속과⁣ POM 절연체

1010은 납땜 연결과 나사식 POM 절연체를 갖춘 수 플러그입니다. M3 나사 연결이 필요하면 1060을 선택하세요.

모델 구분

수 플러그 1010과⁣ 암 잭 3010

1010은 수 플러그이고, 3010은 같은 납땜 연결과 POM 절연체를 갖춘 암 바나나 잭입니다.

사양

1010 정격과⁣ 구조 사양

항목사양
품번1010
구성Ø4 mm 바나나 플러그, 나사식 절연체, 납땜 연결
연결 방식납땜 연결
정격 전압≤30 VAC ≤60 VDC
정격 전류36 A
절연체POM
접점 소재니켈 도금 황동
적용 케이블2.5 mm² 이하 (납땜 연결)
주문 코드1010-C-# / 1010-I-#
포장 수량10개

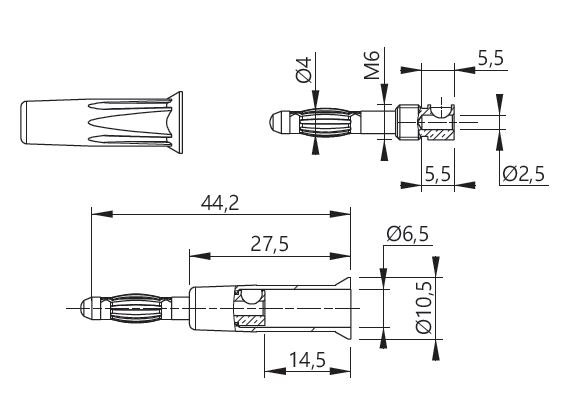

ELECTRO-PJP 1010.0 - 나사식 절연체 바나나 플러그의 분해 치수도
나사식 절연체 바나나 플러그의 분해 치수도

활용 분야

1010으로 만드는⁣ 리드와 단자

  • 측정 리드 제작 — 납땜으로 Ø4 mm 저전압 리드를 조립합니다.
  • 시험 설비 배선 — 접속부를 납땜으로 고정하는 신호 라인에 사용합니다.

같은 계열

1010과 연결 방식이 다른⁣ Ø4 mm DIY 부품

  • 1060 — 나사식 PP 절연체 Ø4 mm 플러그, M3 나사 연결
  • 3010 — 나사형 POM 절연체 암 바나나 잭, 납땜 연결
  • 3030 — 나사형 POM 절연체 암 바나나 잭, M3 나사 연결
  • 1069-PRO — 공구 없이 조립하는 PP 절연체 플러그, M3 나사 연결
  • 1064-PRO — PP 절연체 퀵 커넥션 플러그
  • 1080 — 스택형 플러그, M3 나사 연결
  • 1084 — 스택형 플러그, 측면 소켓, M3 나사 연결
  • 1086 — 스택형 플러그, 후퇴식 슬리브, M3 나사 연결
  • 1087 — 스택형 퀵 커넥션 플러그
  • 1089 — 스택형 플러그, 후퇴식 슬리브, 퀵 커넥션
  • 1090 — 스택형 플러그, 측면 소켓, 퀵 커넥션
