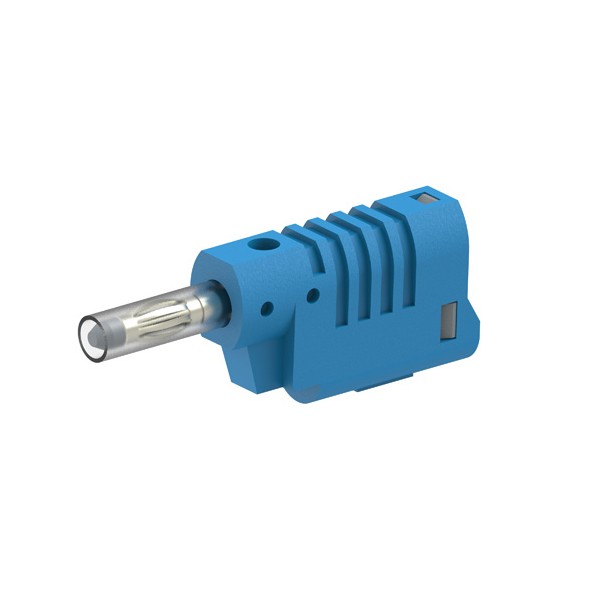

Electro-PJP 1086 Ø4MM 스택형 바나나 플러그 / M3 나사 연결

Electro-PJP 1086 Ø4MM 스택형 바나나 플러그 / M3 나사 연결

MODEL
1086
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

후퇴식 슬리브를 갖춘⁣ Ø4 mm 스택형 플러그

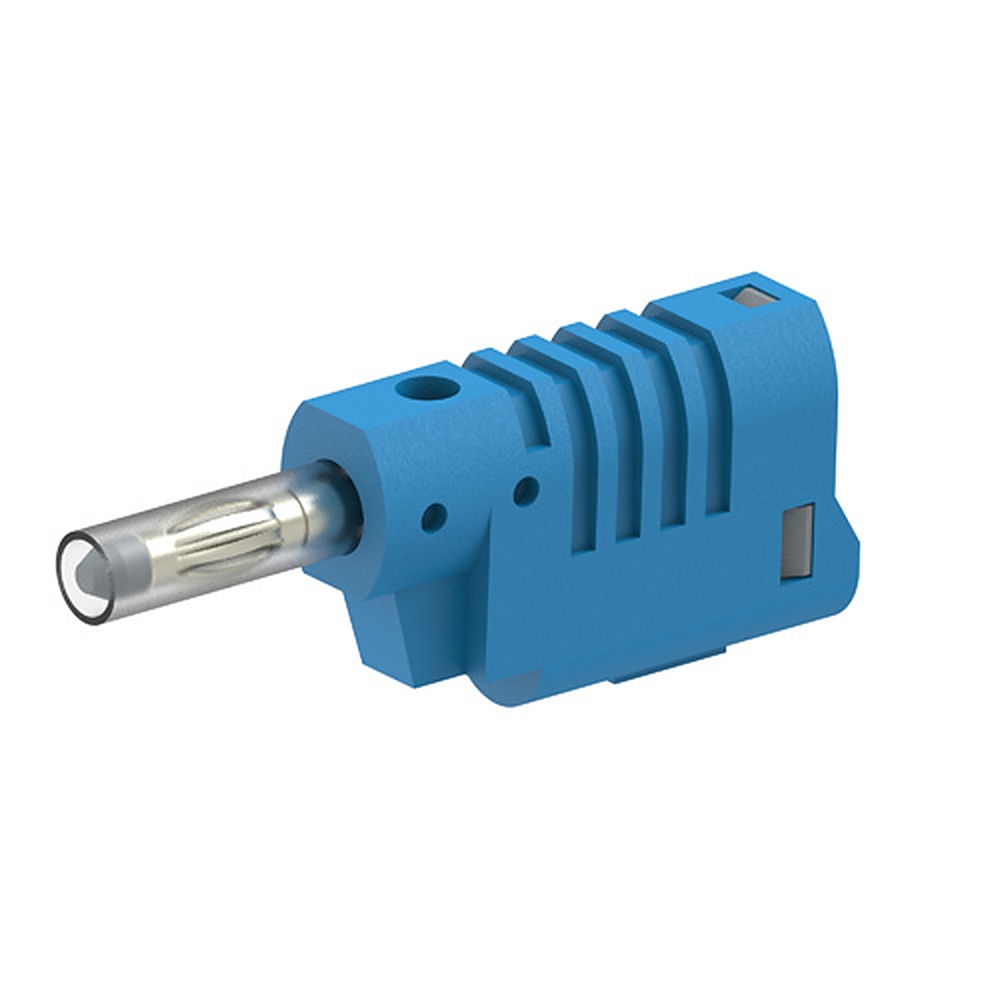

Electro-PJP 1086 Ø4 mm 스택형 바나나 플러그, 후퇴식 슬리브, M3 나사 연결

견적 받기

Electro-PJP 한국 독점 공급 파트너

Electro-PJP 1086은 M3 나사로 케이블을 연결하는 스택형 Ø4 mm 수 바나나 플러그(Stackable Banana Plug)로, 후퇴식 슬리브를 갖춘 DIY 부품입니다. 정격 전류는 36 A입니다.

케이블은 M3 나사로 연결합니다. 전압 정격은 ≤30 VAC ≤60 VDC이고, 10개 단위로 포장됩니다. (주)테솔이 국내에 공식 공급합니다.

36 A

정격 전류

후퇴식

슬리브 구조

M3

나사 연결

PA6

절연체 소재

슬리브 구조

1086의 후퇴식 슬리브와⁣ 1080 비교

1086은 1080과 같은 M3 나사 연결 스택형에 후퇴식 슬리브(fourreau rétractable)가 더해진 수 플러그입니다. 슬리브가 필요 없으면 1080을 고르세요.

접속 구성

1086의 스택 구조와⁣ M3 나사 결선

뒤쪽 소켓에 다른 플러그를 꽂아 한 접속점에 리드를 겹칠 수 있고, 케이블 쪽은 M3 나사로 결선합니다. 같은 슬리브 구조에서 퀵 커넥션으로 조립하는 모델은 1089입니다.

사양

1086 정격과⁣ 구조 사양

항목사양
품번1086
구성Ø4 mm 스택형 바나나 플러그, 후퇴식 슬리브, M3 나사 연결
연결 방식M3 나사 연결
정격 전압≤30 VAC ≤60 VDC
정격 전류36 A
절연체PA6
접점 소재니켈 도금 황동
주문 코드1086-#
포장 수량10개

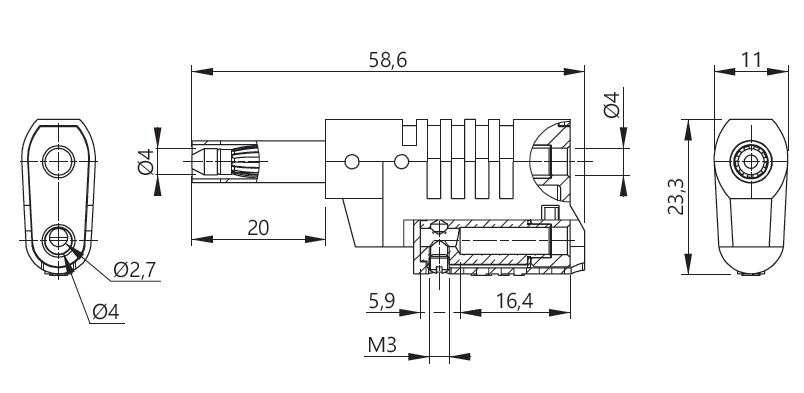

ELECTRO-PJP 1086.0 - 스택형 바나나 플러그의 정면과 측면 치수도
스택형 바나나 플러그의 정면과 측면 치수도

활용 분야

1086으로 만드는⁣ 리드와 단자

  • 리드 중첩 연결 — 스택 구조로 한 접속점에 측정 리드를 겹칩니다.

같은 계열

1086과 비교할⁣ 나사·퀵 커넥션 DIY 부품

  • 1060 — 나사식 PP 절연체 Ø4 mm 플러그, M3 나사 연결
  • 1010 — 나사식 POM 절연체 Ø4 mm 플러그, 납땜 연결
  • 3010 — 나사형 POM 절연체 암 바나나 잭, 납땜 연결
  • 3030 — 나사형 POM 절연체 암 바나나 잭, M3 나사 연결
  • 1069-PRO — 공구 없이 조립하는 PP 절연체 플러그, M3 나사 연결
  • 1064-PRO — PP 절연체 퀵 커넥션 플러그
  • 1080 — 스택형 플러그, M3 나사 연결
  • 1084 — 스택형 플러그, 측면 소켓, M3 나사 연결
  • 1087 — 스택형 퀵 커넥션 플러그
  • 1089 — 스택형 플러그, 후퇴식 슬리브, 퀵 커넥션
  • 1090 — 스택형 플러그, 측면 소켓, 퀵 커넥션
