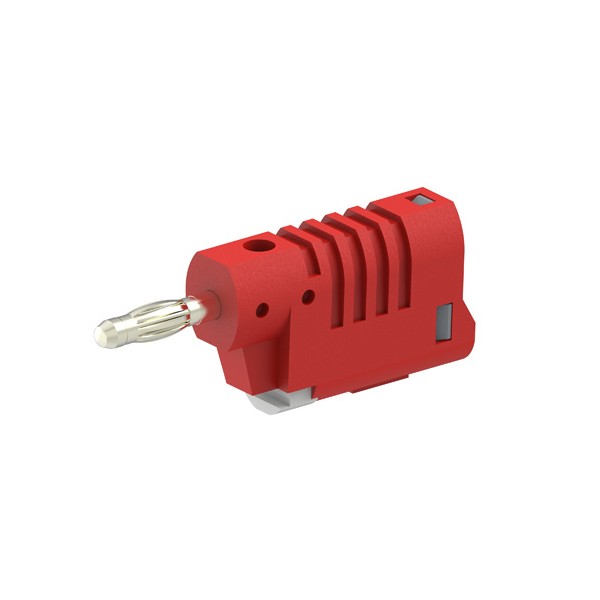

Electro-PJP 1087 Ø4MM 스택형 바나나 플러그

Electro-PJP 1087 Ø4MM 스택형 바나나 플러그

MODEL
1087
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

케이블을 끼워 조립하는⁣ 스택형 Ø4 mm 플러그

Electro-PJP 1087 Ø4 mm 스택형 바나나 플러그, 퀵 커넥션

견적 받기

Electro-PJP 한국 독점 공급 파트너

Electro-PJP 1087은 뒤쪽 소켓에 다른 플러그를 겹쳐 꽂을 수 있고 케이블은 퀵 커넥션으로 연결하는 스택형 Ø4 mm 수 바나나 플러그(Stackable Banana Plug)입니다. 전류 36 A, 전압 ≤30 VAC ≤60 VDC 정격의 DIY 부품입니다.

케이블은 퀵 커넥션(raccord rapide)으로 연결하며 절연체는 PA6이고, 포장은 10개 단위입니다. (주)테솔이 국내에 공식 공급합니다.

36 A

정격 전류

퀵

케이블 연결 방식

스택형

뒤쪽 소켓 구조

PA6

절연체 소재

퀵 커넥션

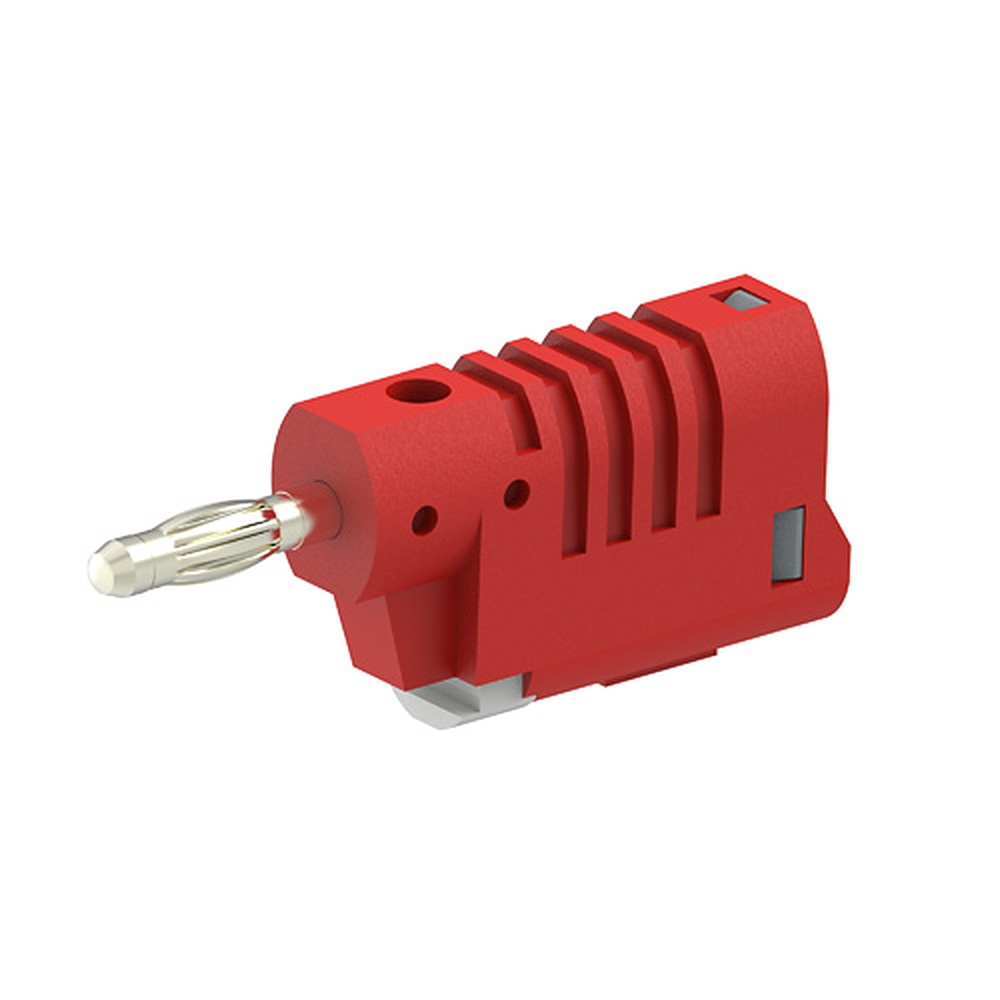

1087의 퀵 커넥션과⁣ 뒤쪽 소켓

케이블은 퀵 커넥션으로 연결하고, 뒤쪽 소켓에는 다른 리드의 Ø4 mm 수 플러그를 겹쳐 꽂습니다.

모델 비교

1087과 1080의⁣ 케이블 연결 차이

1087은 퀵 커넥션이고 1080은 M3 나사로 연결합니다. 형상은 둘 다 스택형이며, 적용 케이블 단면적은 사용할 케이블을 알려 주시면 확인해 드립니다.

사양

1087 정격과⁣ 구조 사양

항목사양
품번1087
구성Ø4 mm 스택형 바나나 플러그, 퀵 커넥션
연결 방식퀵 커넥션
정격 전압≤30 VAC ≤60 VDC
정격 전류36 A
절연체PA6
접점 소재니켈 도금 황동
주문 코드1087-#
포장 수량10개

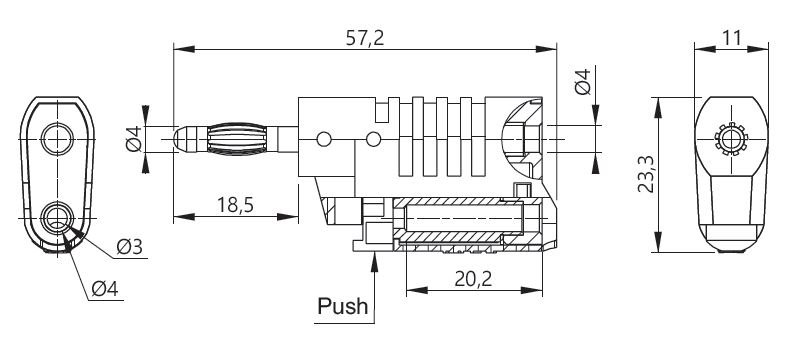

ELECTRO-PJP 1087.0 - 스택형 바나나 플러그의 정면과 측면 치수도
스택형 바나나 플러그의 정면과 측면 치수도

활용 분야

1087로 만드는⁣ 리드와 단자

  • 리드 중첩 연결 — 뒤쪽 소켓에 다른 리드를 꽂아 한 접속점에 리드를 겹칩니다.

같은 계열

1087 말고 고를 수 있는⁣ 스택형·일반형 플러그

  • 1060 — 나사식 PP 절연체 Ø4 mm 플러그, M3 나사 연결
  • 1010 — 나사식 POM 절연체 Ø4 mm 플러그, 납땜 연결
  • 3010 — 나사형 POM 절연체 암 바나나 잭, 납땜 연결
  • 3030 — 나사형 POM 절연체 암 바나나 잭, M3 나사 연결
  • 1069-PRO — 공구 없이 조립하는 PP 절연체 플러그, M3 나사 연결
  • 1064-PRO — PP 절연체 퀵 커넥션 플러그
  • 1080 — 스택형 플러그, M3 나사 연결
  • 1084 — 스택형 플러그, 측면 소켓, M3 나사 연결
  • 1086 — 스택형 플러그, 후퇴식 슬리브, M3 나사 연결
  • 1089 — 스택형 플러그, 후퇴식 슬리브, 퀵 커넥션
  • 1090 — 스택형 플러그, 측면 소켓, 퀵 커넥션
