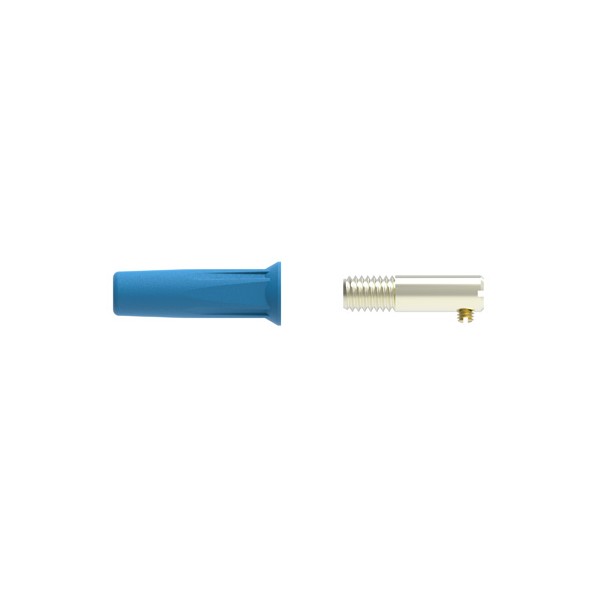

Electro-PJP 3030 Ø4MM 바나나 플러그 나사형 절연체 / M3 나사 단자

Electro-PJP 3030 Ø4MM 바나나 플러그 나사형 절연체 / M3 나사 단자

MODEL
3030
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

M3 나사로 결선하는⁣ Ø4 mm 암 바나나 잭

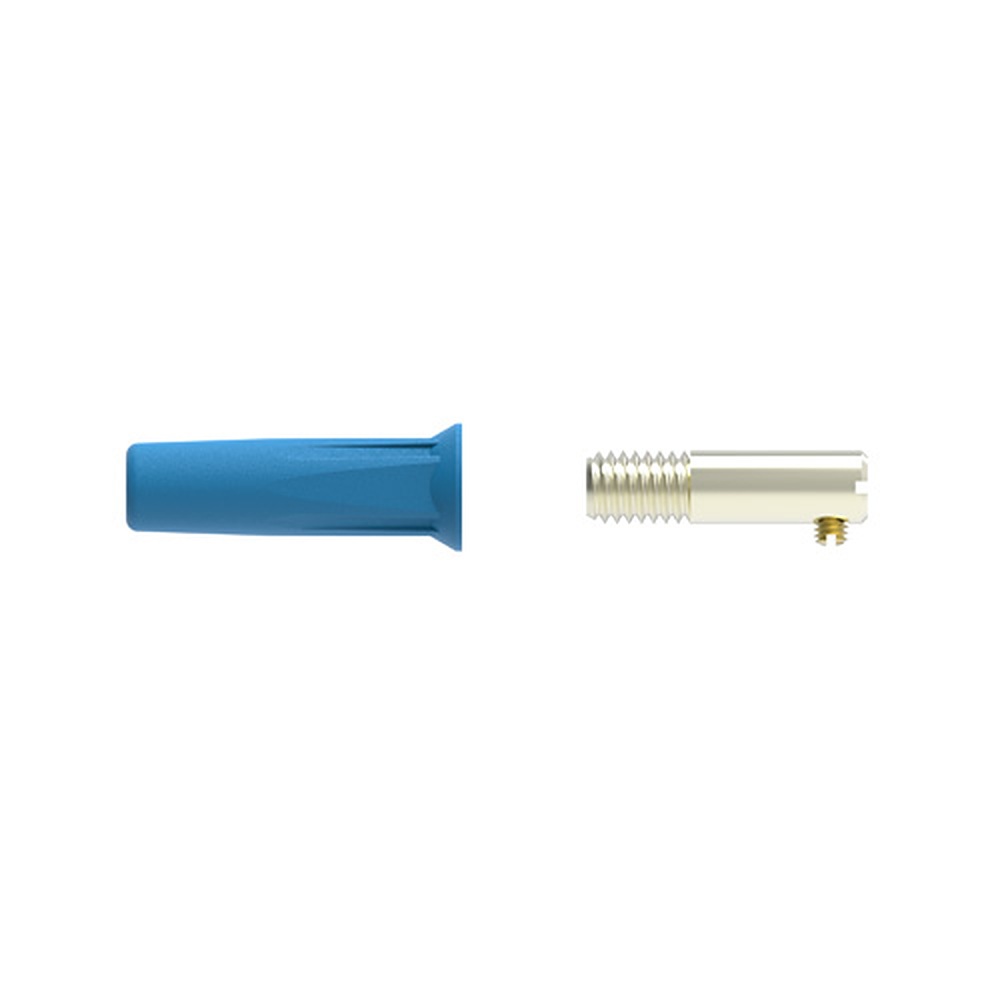

Electro-PJP 3030 Ø4 mm 암 바나나 잭, 나사형 절연체, M3 나사 연결

견적 받기

Electro-PJP 한국 독점 공급 파트너

Electro-PJP 3030은 나사형 POM 절연체와 M3 나사 연결을 갖춘 Ø4 mm 암 바나나 잭(Female Banana Jack) DIY 부품입니다. ≤30 VAC ≤60 VDC, 36 A 정격입니다.

Ø4 mm 수 플러그를 꽂는 암 접속부이며, 2.5 mm² 이하 케이블을 M3 나사로 연결합니다. 10개 단위로 포장됩니다. (주)테솔이 국내에 공식 공급합니다.

36 A

정격 전류

M3

나사 단자 규격

2.5 mm²

적용 케이블 단면적 이하

POM

절연체 소재

결선 방식

3030의 M3 나사 단자와⁣ 3010 납땜 방식

3030은 케이블을 M3 나사로 연결하고, 3010은 납땜으로 연결합니다. 두 모델 모두 Ø4 mm 암 바나나 잭이며 절연체는 POM입니다.

정격 범위

CAT 등급 없는⁣ 3030의 사용 조건

3030은 ≤30 VAC ≤60 VDC 정격이며 CAT 등급이 정해져 있지 않습니다. CAT 등급이 필요한 측정 리드에는 안전 바나나 플러그 계열을 고르세요.

사양

3030 정격과⁣ 구조 사양

항목사양
품번3030
구성Ø4 mm 암 바나나 잭, 나사형 절연체, M3 나사 연결
연결 방식M3 나사 단자
정격 전압≤30 VAC ≤60 VDC
정격 전류36 A
절연체POM
접점 소재니켈 도금 황동
적용 케이블2.5 mm² 이하 (나사 단자)
주문 코드3030-C-# / 3030-I-#
포장 수량10개

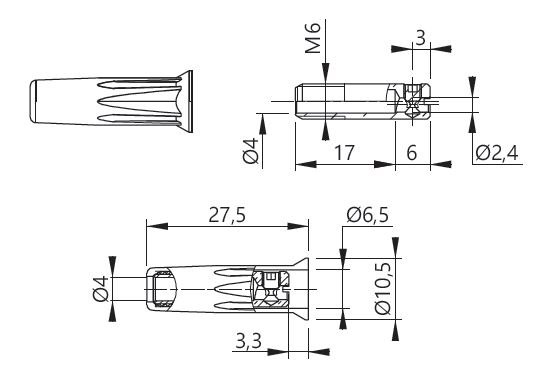

ELECTRO-PJP 3030.0 - 나사형 절연체 바나나 플러그의 치수도
나사형 절연체 바나나 플러그의 치수도

활용 분야

3030으로 만드는⁣ 리드와 단자

  • 측정 리드 제작 — Ø4 mm 수 플러그를 받는 암 잭 쪽 리드를 M3 나사로 조립합니다.

같은 계열

3030과 조립 방식을 견줄⁣ Ø4 mm DIY 부품

  • 1060 — 나사식 PP 절연체 Ø4 mm 플러그, M3 나사 연결
  • 1010 — 나사식 POM 절연체 Ø4 mm 플러그, 납땜 연결
  • 3010 — 나사형 POM 절연체 암 바나나 잭, 납땜 연결
  • 1069-PRO — 공구 없이 조립하는 PP 절연체 플러그, M3 나사 연결
  • 1064-PRO — PP 절연체 퀵 커넥션 플러그
  • 1080 — 스택형 플러그, M3 나사 연결
  • 1084 — 스택형 플러그, 측면 소켓, M3 나사 연결
  • 1086 — 스택형 플러그, 후퇴식 슬리브, M3 나사 연결
  • 1087 — 스택형 퀵 커넥션 플러그
  • 1089 — 스택형 플러그, 후퇴식 슬리브, 퀵 커넥션
  • 1090 — 스택형 플러그, 측면 소켓, 퀵 커넥션
