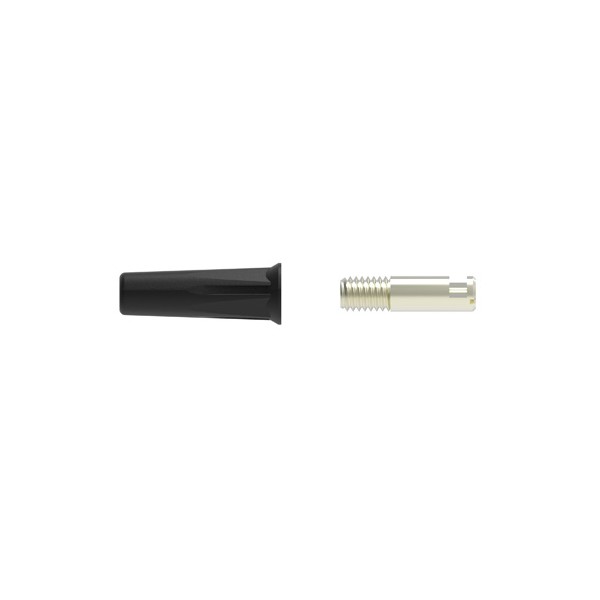

Electro-PJP 3010 Ø4MM 바나나 잭 나사형 절연체 / 납땜 연결

Electro-PJP 3010 Ø4MM 바나나 잭 나사형 절연체 / 납땜 연결

MODEL
3010
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

케이블 끝에 다는⁣ Ø4 mm 암 바나나 잭

Electro-PJP 3010 Ø4 mm 바나나 잭, 나사형 절연체, 납땜 연결

견적 받기

Electro-PJP 한국 독점 공급 파트너

Electro-PJP 3010은 케이블을 납땜으로 연결하는 Ø4 mm 암 바나나 잭(Female Banana Jack) DIY 부품이며, 나사형 절연체 소재는 POM입니다. 전압 ≤30 VAC ≤60 VDC, 전류 36 A 정격입니다.

수 플러그를 받는 쪽이며 적용 케이블은 2.5 mm² 이하, 포장 단위는 10개입니다. (주)테솔이 국내에 공식 공급합니다.

36 A

정격 전류

잭

플러그를 받는 쪽

2.5 mm²

적용 케이블 단면적 이하

POM

절연체 소재

잭 구성

3010의 잭 구조와⁣ 짝이 되는 플러그

3010은 Ø4 mm 수 플러그를 받는 암 바나나 잭입니다. 납땜 연결의 수 플러그 1010과 절연체 소재(POM)가 같습니다.

배선 방식

3010 납땜 배선과⁣ 3030 나사 단자 비교

3010은 케이블을 납땜하고, 같은 암 잭 계열의 3030은 M3 나사로 결선합니다. 두 모델 모두 나사형 POM 절연체를 갖춥니다.

사양

3010 정격과⁣ 구조 사양

항목사양
품번3010
구성Ø4 mm 바나나 잭, 나사형 절연체, 납땜 연결
연결 방식납땜 연결
정격 전압≤30 VAC ≤60 VDC
정격 전류36 A
절연체POM
접점 소재니켈 도금 황동
적용 케이블2.5 mm² 이하 (납땜 연결)
주문 코드3010-C-# / 3010-I-#
포장 수량10개

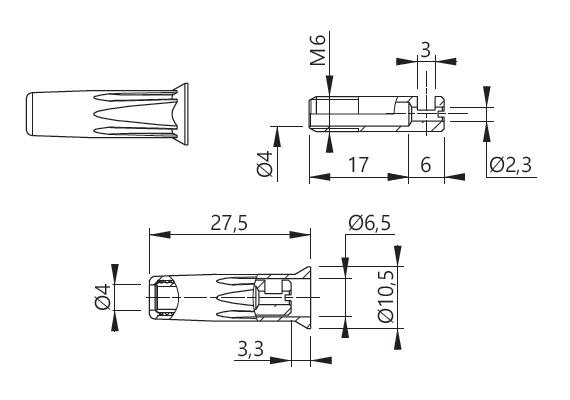

ELECTRO-PJP 3010.0 - 나사형 절연체 바나나 잭의 분해 치수도
나사형 절연체 바나나 잭의 분해 치수도

활용 분야

3010으로 만드는⁣ 리드와 단자

  • 중간 접속 리드 — Ø4 mm 수 플러그 리드를 받는 암 잭을 케이블 끝에 만듭니다.

같은 계열

3010과 비교하는⁣ Ø4 mm 플러그·잭 DIY 부품

  • 1060 — 나사식 PP 절연체 Ø4 mm 플러그, M3 나사 연결
  • 1010 — 나사식 POM 절연체 Ø4 mm 플러그, 납땜 연결
  • 3030 — 나사형 POM 절연체 암 바나나 잭, M3 나사 연결
  • 1069-PRO — 공구 없이 조립하는 PP 절연체 플러그, M3 나사 연결
  • 1064-PRO — PP 절연체 퀵 커넥션 플러그
  • 1080 — 스택형 플러그, M3 나사 연결
  • 1084 — 스택형 플러그, 측면 소켓, M3 나사 연결
  • 1086 — 스택형 플러그, 후퇴식 슬리브, M3 나사 연결
  • 1087 — 스택형 퀵 커넥션 플러그
  • 1089 — 스택형 플러그, 후퇴식 슬리브, 퀵 커넥션
  • 1090 — 스택형 플러그, 측면 소켓, 퀵 커넥션
