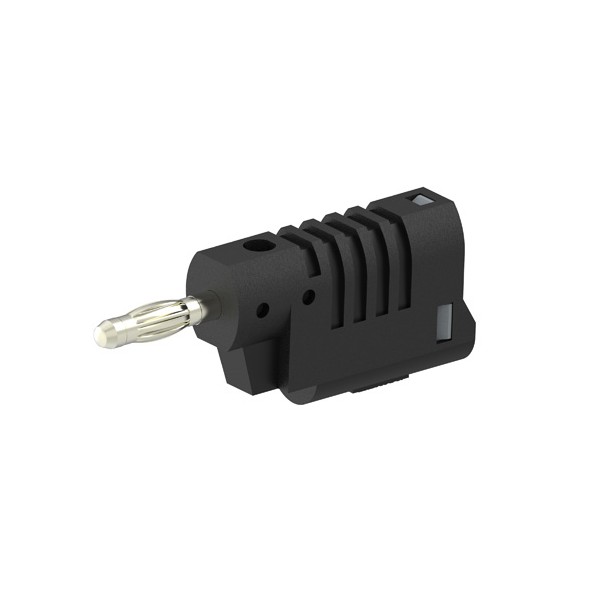

Electro-PJP 1084 Ø4MM 스택형 바나나 플러그 / M3 나사 연결

Electro-PJP 1084 Ø4MM 스택형 바나나 플러그 / M3 나사 연결

MODEL
1084
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

측면 소켓으로 분기하는⁣ Ø4 mm 플러그

Electro-PJP 1084 Ø4 mm 스택형 바나나 플러그, 측면 소켓, M3 나사 연결

견적 받기

Electro-PJP 한국 독점 공급 파트너

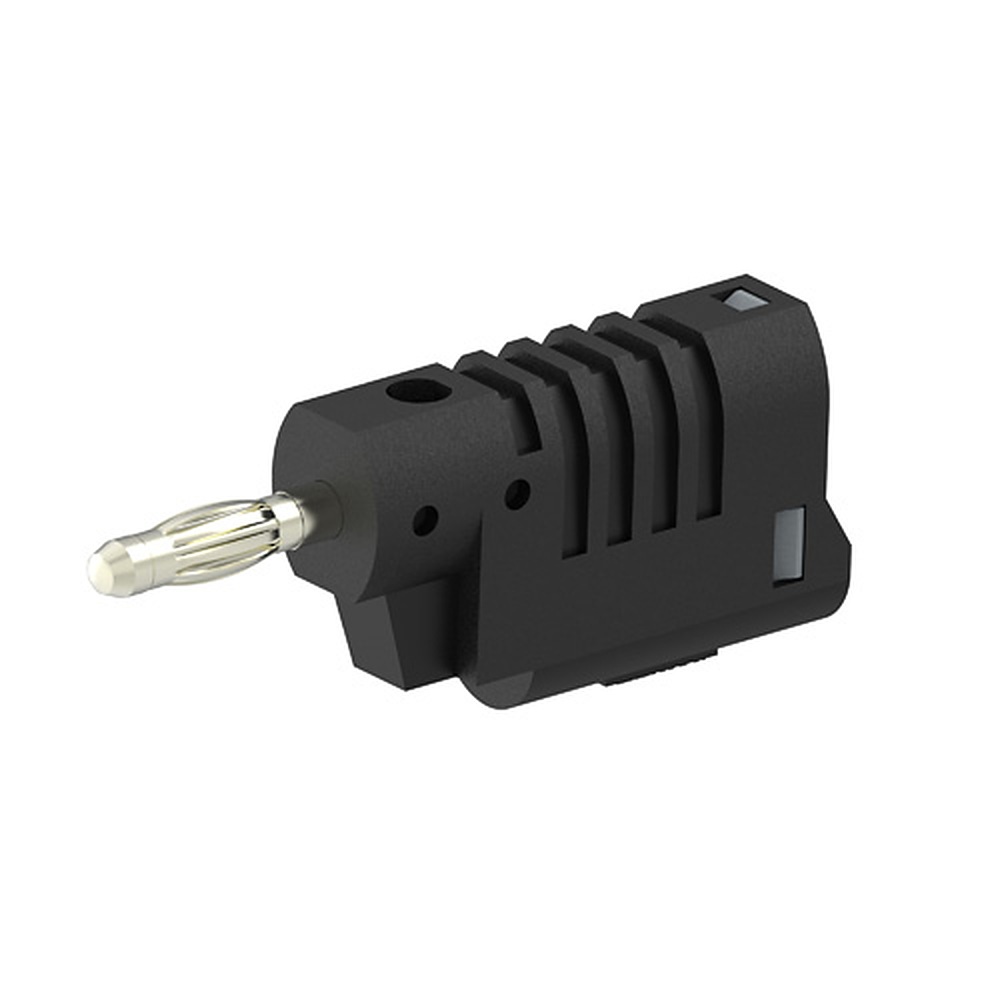

Electro-PJP 1084는 몸체 옆면에 소켓이 달린 Ø4 mm 스택형 바나나 플러그(Stackable Banana Plug) DIY 부품입니다. 정격 전류는 36 A입니다.

케이블은 M3 나사로 조립합니다. 절연체는 PA6이고 10개 단위로 포장됩니다. (주)테솔이 국내에 공식 공급합니다.

36 A

정격 전류

측면

소켓 위치

M3

나사 연결

PA6

절연체 소재

측면 소켓

1084의 옆면 소켓을⁣ 이용한 분기 접속

플러그 옆면의 소켓에 다른 리드를 꽂아 접속점을 분기합니다. 같은 M3 나사 연결에서 측면 소켓이 없는 스택형은 1080입니다.

정격 범위

1084의 CAT 등급 없는⁣ 저전압 사양

정격은 ≤30 VAC ≤60 VDC이며 CAT 등급이 없습니다. 전원 계통 측정에는 사용하지 말고 저전압 신호 측정에 한정하세요.

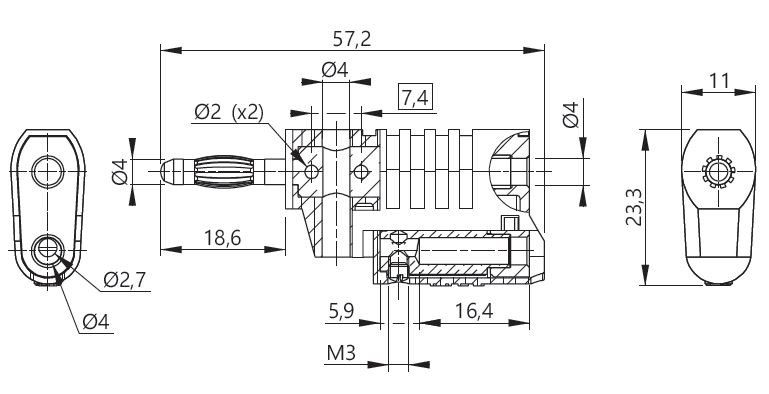

ELECTRO-PJP 1084.0 - 스택형 바나나 플러그의 정면과 측면 치수도
스택형 바나나 플러그의 정면과 측면 치수도

사양

1084 정격과⁣ 구조 사양

항목사양
품번1084
구성Ø4 mm 스택형 바나나 플러그, 측면 소켓, M3 나사 연결
연결 방식M3 나사 연결
정격 전압≤30 VAC ≤60 VDC
정격 전류36 A
절연체PA6
접점 소재니켈 도금 황동
주문 코드1084-#
포장 수량10개

활용 분야

1084로 만드는⁣ 리드와 단자

  • 분기 측정 — 측면 소켓으로 한 접속점의 신호를 다른 기기로 나눕니다.
  • 측정 리드 제작 — M3 나사로 Ø4 mm 스택형 리드를 조립합니다.

같은 계열

1084와 나란히 보는⁣ Ø4 mm 바나나 플러그·잭

  • 1060 — 나사식 PP 절연체 Ø4 mm 플러그, M3 나사 연결
  • 1010 — 나사식 POM 절연체 Ø4 mm 플러그, 납땜 연결
  • 3010 — 나사형 POM 절연체 암 바나나 잭, 납땜 연결
  • 3030 — 나사형 POM 절연체 암 바나나 잭, M3 나사 연결
  • 1069-PRO — 공구 없이 조립하는 PP 절연체 플러그, M3 나사 연결
  • 1064-PRO — PP 절연체 퀵 커넥션 플러그
  • 1080 — 스택형 플러그, M3 나사 연결
  • 1086 — 스택형 플러그, 후퇴식 슬리브, M3 나사 연결
  • 1087 — 스택형 퀵 커넥션 플러그
  • 1089 — 스택형 플러그, 후퇴식 슬리브, 퀵 커넥션
  • 1090 — 스택형 플러그, 측면 소켓, 퀵 커넥션
