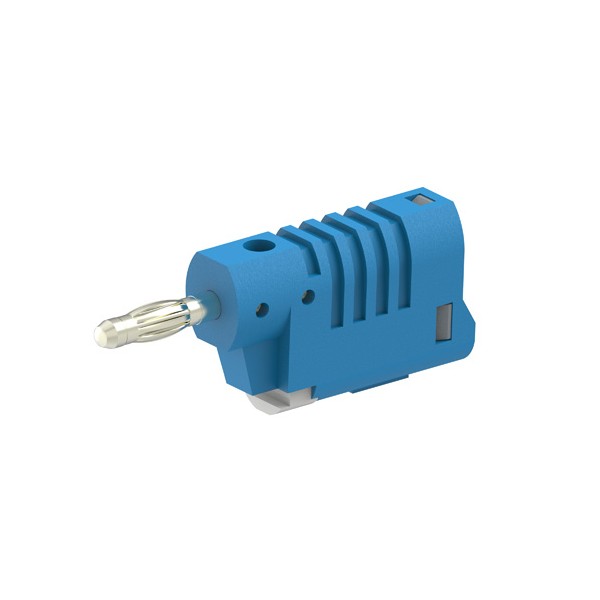

Electro-PJP 1090 Ø4MM 스택형 바나나 플러그

Electro-PJP 1090 Ø4MM 스택형 바나나 플러그

MODEL
1090
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

측면 소켓을 갖춘⁣ 퀵 커넥션 스택형

Electro-PJP 1090 Ø4 mm 스택형 바나나 플러그, 측면 소켓, 퀵 커넥션

견적 받기

Electro-PJP 한국 독점 공급 파트너

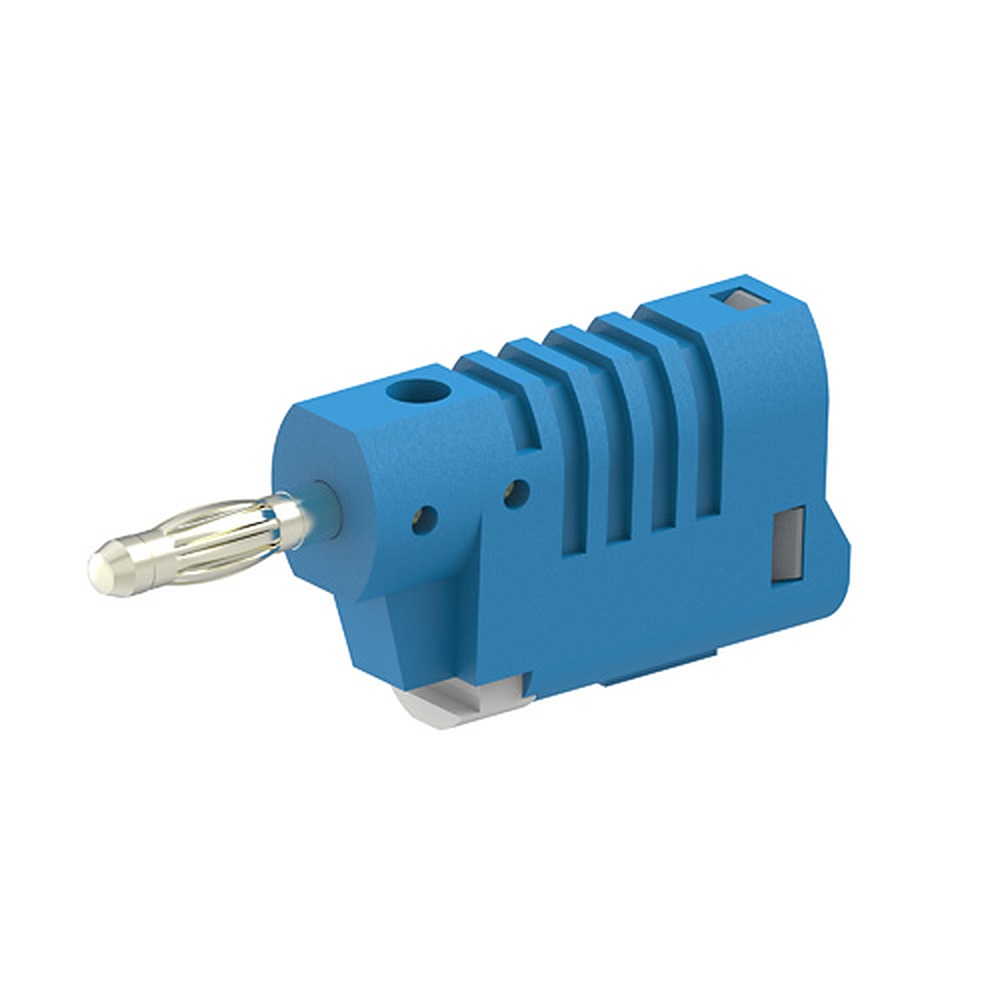

Electro-PJP 1090은 몸체 옆면에 소켓을 갖추고 퀵 커넥션으로 조립하는 Ø4 mm 스택형 바나나 플러그(Stackable Banana Plug) DIY 부품입니다. 정격 전류는 36 A입니다.

절연체 소재는 PA6이고 전압은 ≤30 VAC ≤60 VDC까지입니다. 한 팩은 10개입니다. (주)테솔이 국내에 공식 공급합니다.

36 A

정격 전류

측면

소켓 위치

퀵

케이블 연결 방식

PA6

절연체 소재

분기 구조

1090의 측면 소켓과⁣ 퀵 커넥션 결합

옆면 소켓(reprises latérales)에 다른 리드의 Ø4 mm 수 플러그를 꽂고, 케이블은 퀵 커넥션으로 연결합니다. 측면 소켓과 M3 나사 연결을 갖춘 모델은 1084입니다.

사양

1090 정격과⁣ 구조 사양

항목사양
품번1090
구성Ø4 mm 스택형 바나나 플러그, 측면 소켓, 퀵 커넥션
연결 방식퀵 커넥션
정격 전압≤30 VAC ≤60 VDC
정격 전류36 A
절연체PA6
접점 소재니켈 도금 황동
주문 코드1090-#
포장 수량10개

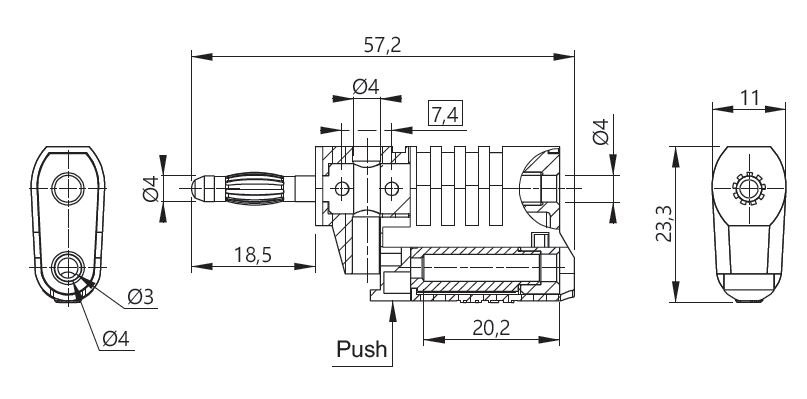

ELECTRO-PJP 1090.0 - 스택형 바나나 플러그의 정면과 측면 치수도
스택형 바나나 플러그의 정면과 측면 치수도

활용 분야

1090으로 만드는⁣ 리드와 단자

  • 분기 측정 — 측면 소켓으로 한 접속점의 신호를 나눕니다.

같은 계열

1090 옆에 두고 보는⁣ Ø4 mm DIY 플러그·잭

  • 1060 — 나사식 PP 절연체 Ø4 mm 플러그, M3 나사 연결
  • 1010 — 나사식 POM 절연체 Ø4 mm 플러그, 납땜 연결
  • 3010 — 나사형 POM 절연체 암 바나나 잭, 납땜 연결
  • 3030 — 나사형 POM 절연체 암 바나나 잭, M3 나사 연결
  • 1069-PRO — 공구 없이 조립하는 PP 절연체 플러그, M3 나사 연결
  • 1064-PRO — PP 절연체 퀵 커넥션 플러그
  • 1080 — 스택형 플러그, M3 나사 연결
  • 1084 — 스택형 플러그, 측면 소켓, M3 나사 연결
  • 1086 — 스택형 플러그, 후퇴식 슬리브, M3 나사 연결
  • 1087 — 스택형 퀵 커넥션 플러그
  • 1089 — 스택형 플러그, 후퇴식 슬리브, 퀵 커넥션
