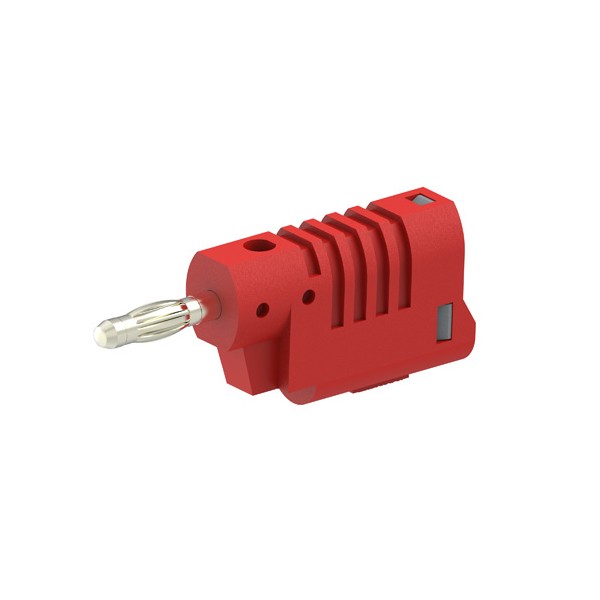

Electro-PJP 1080 Ø4MM 스택형 바나나 플러그 / M3 나사 연결

Electro-PJP 1080 Ø4MM 스택형 바나나 플러그 / M3 나사 연결

MODEL
1080
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

리드를 포개 꽂는⁣ Ø4 mm 스택형 플러그

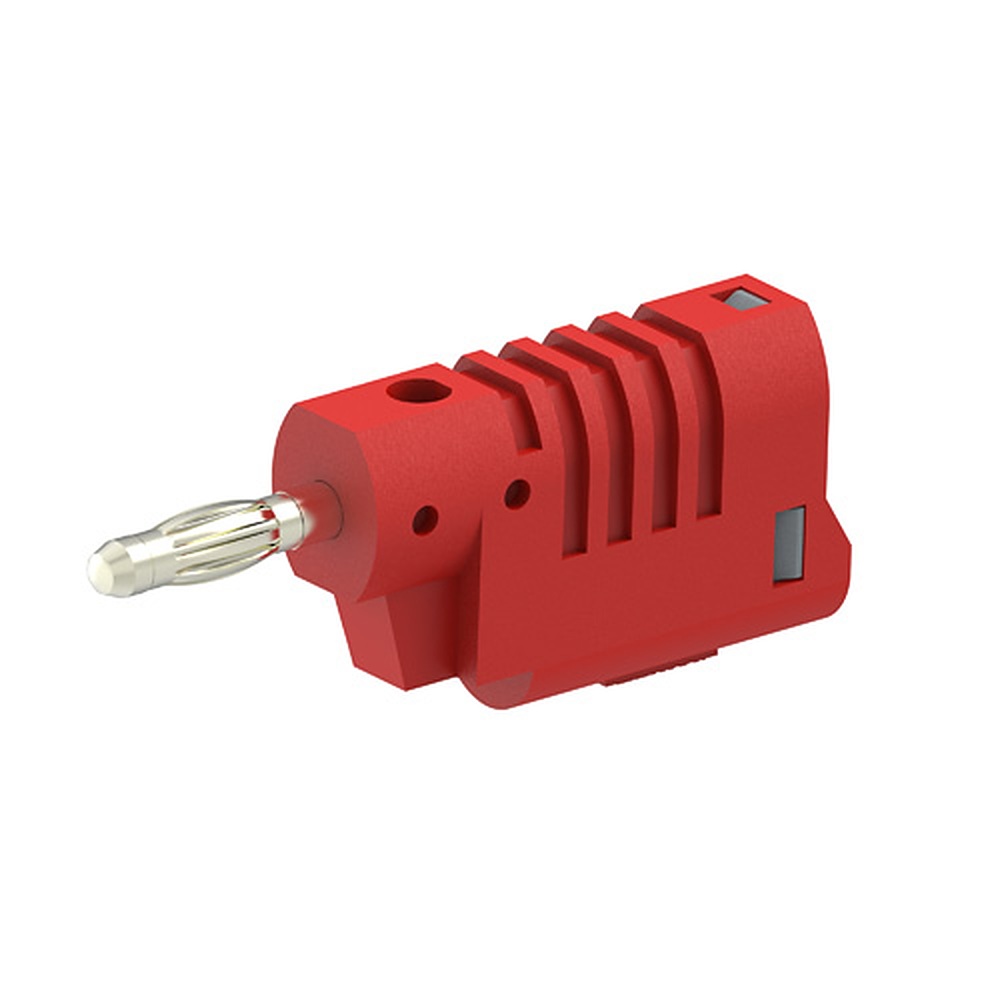

Electro-PJP 1080 Ø4 mm 스택형 바나나 플러그, M3 나사 연결

견적 받기

Electro-PJP 한국 독점 공급 파트너

Electro-PJP 1080은 M3 나사로 케이블을 연결하는 Ø4 mm 스택형 바나나 플러그(Stackable Banana Plug) DIY 부품입니다. 정격은 ≤30 VAC ≤60 VDC, 36 A입니다.

케이블은 M3 나사로 연결하며 절연체 소재는 PA6입니다. 포장은 10개 단위입니다. (주)테솔이 국내에 공식 공급합니다.

36 A

정격 전류

스택형

뒤쪽 소켓 구조

M3

나사 연결

PA6

절연체 소재

스택 구조

1080의 뒤쪽 소켓과⁣ 포개 꽂기

뒤쪽 소켓에 다른 리드의 Ø4 mm 수 플러그를 꽂아 한 접속점에 리드를 겹쳐 연결합니다.

파생 모델

1080과 같은 계열의⁣ 스택형 5종 구분

1084는 측면 소켓, 1086은 후퇴식 슬리브가 더해진 M3 나사 모델입니다. 퀵 커넥션으로 조립하려면 1087, 1089, 1090을 고르세요.

사양

1080 정격과⁣ 구조 사양

항목사양
품번1080
구성Ø4 mm 스택형 바나나 플러그, M3 나사 연결
연결 방식M3 나사 연결
정격 전압≤30 VAC ≤60 VDC
정격 전류36 A
절연체PA6
접점 소재니켈 도금 황동
주문 코드1080-#
포장 수량10개

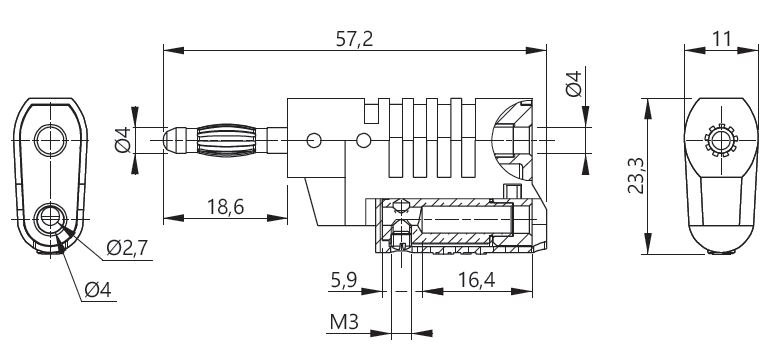

ELECTRO-PJP 1080.0 - 스택형 바나나 플러그의 정면과 측면 치수도
스택형 바나나 플러그의 정면과 측면 치수도

활용 분야

1080으로 만드는⁣ 리드와 단자

  • 리드 중첩 연결 — 한 접속점에 측정 리드를 포개 연결합니다.
  • 신호 분기 — 측정하는 단자에서 다른 기기로 신호를 나눕니다.

같은 계열

1080 기준으로 보는⁣ 스택형·일반형 DIY 부품

  • 1060 — 나사식 PP 절연체 Ø4 mm 플러그, M3 나사 연결
  • 1010 — 나사식 POM 절연체 Ø4 mm 플러그, 납땜 연결
  • 3010 — 나사형 POM 절연체 암 바나나 잭, 납땜 연결
  • 3030 — 나사형 POM 절연체 암 바나나 잭, M3 나사 연결
  • 1069-PRO — 공구 없이 조립하는 PP 절연체 플러그, M3 나사 연결
  • 1064-PRO — PP 절연체 퀵 커넥션 플러그
  • 1084 — 스택형 플러그, 측면 소켓, M3 나사 연결
  • 1086 — 스택형 플러그, 후퇴식 슬리브, M3 나사 연결
  • 1087 — 스택형 퀵 커넥션 플러그
  • 1089 — 스택형 플러그, 후퇴식 슬리브, 퀵 커넥션
  • 1090 — 스택형 플러그, 측면 소켓, 퀵 커넥션
