끼워 넣어 조립하는⁣ Ø4 mm 퀵 커넥션 플러그

Electro-PJP 1064-PRO Ø4 mm 퀵 커넥션 플러그

견적 받기

Electro-PJP 한국 독점 공급 파트너

Electro-PJP 1064-PRO는 케이블을 끼워 연결하는 Ø4 mm 퀵 커넥션 플러그(Quick Connection Plug) DIY 부품입니다. ≤30 VAC ≤60 VDC, 36 A 정격입니다.

케이블은 퀵 커넥션(raccord rapide)으로 연결하며 2.5 mm² 이하 케이블에 맞습니다. 절연체는 PP이고 10개 단위로 포장됩니다. (주)테솔이 국내에 공식 공급합니다.

36 A

정격 전류

퀵

케이블 연결 방식

2.5 mm²

적용 케이블 단면적 이하

PP

절연체 소재

조립 방식

1064-PRO 퀵 커넥션과⁣ 나사·납땜 방식

1064-PRO는 나사나 납땜 대신 퀵 커넥션으로 케이블을 연결합니다. M3 나사 연결이 필요하면 1060이나 1069-PRO, 납땜 연결은 1010을 고르세요.

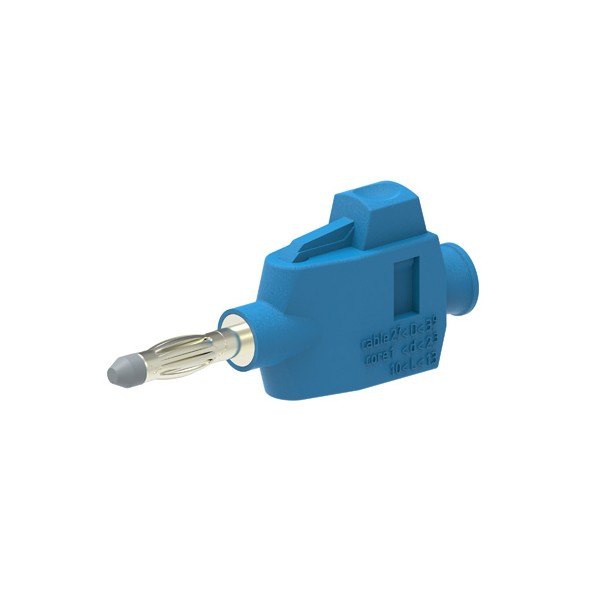

ELECTRO-PJP 1064-PRO - 파란 4mm 퀵 커넥션 플러그 외형
파란 4mm 퀵 커넥션 플러그 외형

모델 구분

스택형이 아닌⁣ 1064-PRO의 형상

1064-PRO는 스택형이 아닌 Ø4 mm 수 플러그입니다. 리드를 겹쳐 꽂아야 하면 퀵 커넥션 스택형인 1087, 1089, 1090을 고르세요.

사양

1064-PRO 정격과⁣ 구조 사양

항목사양
품번1064-PRO
구성Ø4 mm 퀵 커넥션 플러그
연결 방식퀵 커넥션
정격 전압≤30 VAC ≤60 VDC
정격 전류36 A
절연체PP
접점 소재니켈 도금 황동
적용 케이블2.5 mm² 이하 (퀵 커넥션)
주문 코드1064-PRO-#
포장 수량10개

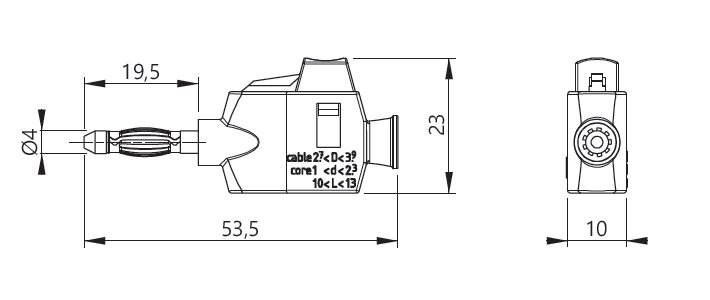

ELECTRO-PJP 1064-PRO - 퀵 커넥션 플러그의 정면과 측면 치수도
퀵 커넥션 플러그의 정면과 측면 치수도

활용 분야

1064-PRO로 만드는⁣ 리드와 단자

  • 측정 리드 제작 — 퀵 커넥션으로 Ø4 mm 저전압 리드를 조립합니다.

같은 계열

1064-PRO 외에 고를 수 있는⁣ Ø4 mm DIY 부품

  • 1060 — 나사식 PP 절연체 Ø4 mm 플러그, M3 나사 연결
  • 1010 — 나사식 POM 절연체 Ø4 mm 플러그, 납땜 연결
  • 3010 — 나사형 POM 절연체 암 바나나 잭, 납땜 연결
  • 3030 — 나사형 POM 절연체 암 바나나 잭, M3 나사 연결
  • 1069-PRO — 공구 없이 조립하는 PP 절연체 플러그, M3 나사 연결
  • 1080 — 스택형 플러그, M3 나사 연결
  • 1084 — 스택형 플러그, 측면 소켓, M3 나사 연결
  • 1086 — 스택형 플러그, 후퇴식 슬리브, M3 나사 연결
  • 1087 — 스택형 퀵 커넥션 플러그
  • 1089 — 스택형 플러그, 후퇴식 슬리브, 퀵 커넥션
  • 1090 — 스택형 플러그, 측면 소켓, 퀵 커넥션
