Electro-PJP 1069-PRO Ø4MM 바나나 플러그 / M3 나사 연결

Electro-PJP 1069-PRO Ø4MM 바나나 플러그 / M3 나사 연결

MODEL
1069-PRO
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

공구에 맞춰 조립 방식을
고르는 Ø4 mm 플러그

Electro-PJP Ø4mm 바나나 플러그 · 잭 DIY

견적 받기

Electro-PJP 국내 정식 공급 파트너

Electro-PJP 1060, 1080, 1010, 3010, 3030 계열은 ≤30 VAC ≤60 VDC, 36 A 정격의 Ø4 mm 바나나 플러그·잭 DIY 부품 12종입니다. M3 나사·납땜·압착·퀵 커넥션 가운데 조립 방식을 골라 저전압 계측 리드를 직접 만들 수 있습니다.

스택형 플러그는 뒤쪽 소켓에 다른 플러그를 포개 꽂아 한 접속점에 리드를 겹쳐 연결하고, 퀵 커넥션 모델은 케이블을 끼워 넣기만 하면 되어 조립 시간이 줄어듭니다. 12종 모두 10개 단위로 포장되며, (주)테솔이 국내에 공식 공급합니다.

36 A

12종 공통 정격 전류

≤30 VAC ≤60 VDC

정격 전압

2.5 mm²

나사·납땜·압착 단자 케이블 기준

12종

PP·POM·PA6 절연체 구성

특징

네 가지 조립 방식과
Ø4 mm 플러그 구조

핵심 특징현장에서 달라지는 점
M3 나사 · 납땜 · 압착 · 퀵 커넥션작업장의 공구와 숙련도에 맞는 조립 방식을 고를 수 있어 리드 제작 공정을 새로 갖추지 않아도 됩니다.
스택형 1080 계열플러그 뒤쪽 소켓에 다른 플러그를 포개 꽂아 한 접속점에 측정 리드를 여러 개 연결할 수 있습니다.
퀵 커넥션 1064-PRO · 1087 · 1089 · 1090케이블을 끼워 넣는 조립이어서 납땜 설비 없이 교체용 리드를 빠르게 만듭니다.
측면 소켓 1084 · 1090플러그 옆면에 소켓이 있어 접속점을 분기하는 측정 구성에 맞습니다.
후퇴식 슬리브 1086 · 1089슬리브를 뒤로 밀어 체결하는 구조로 장비 단자에 꽂을 때 접촉부를 보호합니다.
공구 없이 조립 1069-PRO공구 없이 M3 나사 연결을 마칠 수 있어 현장에서 바로 리드를 보수할 수 있습니다.

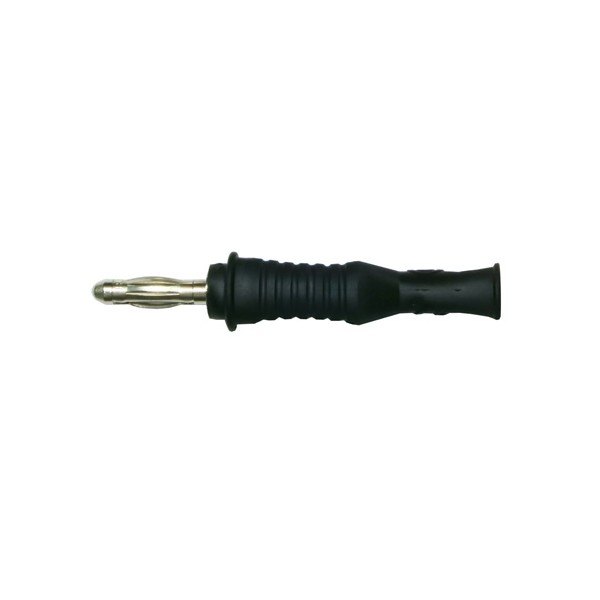

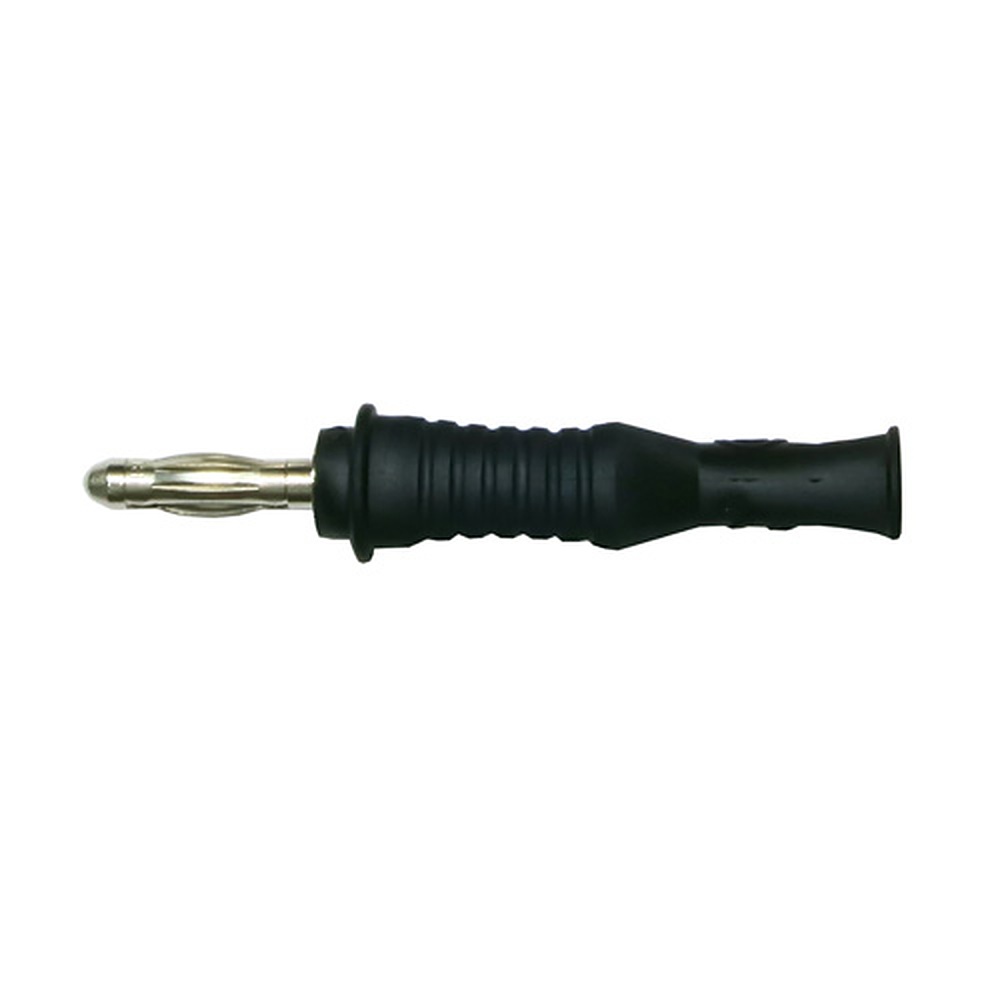

ELECTRO-PJP 1069-PRO - 검정 절연 슬리브가 있는 4mm 바나나 플러그
검정 절연 슬리브가 있는 4mm 바나나 플러그

정격 확인

CAT 등급이 없는
저전압 전용 부품

12종은 모두 ≤30 VAC ≤60 VDC 정격이며 CAT 등급이 없습니다. 상용 전원 계통용 측정 리드가 필요하다면 CAT 등급이 정해진 안전 플러그 계열을 고르고, 이 12종은 저전압 신호와 시험대 배선에만 사용하세요.

스택형 플러그로 리드 중첩 연결

스택형 플러그는 몸체 뒤쪽에 Ø4 mm 소켓이 있어 다른 리드의 플러그를 포개 꽂을 수 있습니다. 한 단자에서 전압을 측정하면서 다른 기기로 신호를 분기할 수 있습니다. 다만 겹칠수록 접촉 저항이 쌓이므로, 전류가 큰 라인에서는 한 단만 겹쳐 꽂으세요.

조립 방식

조립 방식별
케이블 선택

M3 나사·납땜·압착 단자를 쓰는 6종(1060, 1010, 3010, 3030, 1069-PRO, 1064-PRO)은 2.5 mm² 이하 케이블에 맞습니다. 나머지 스택형·퀵 커넥션 6종은 조립할 케이블을 알려 주시면 (주)테솔이 모델별 적용 단면적을 대조해 안내해 드립니다.

퀵 커넥션 플러그 조립

퀵 커넥션 모델은 피복을 벗긴 케이블을 플러그 후단에 끼워 고정하므로 납땜 인두 없이도 교체용 리드를 만들 수 있습니다. 조립한 뒤에는 케이블을 가볍게 당겨 빠지지 않는지 확인하세요.

사양

12종 구조·절연체
비교 사양

항목구성연결 방식절연체주문 코드
1060Ø4 mm 수 바나나 플러그, 나사식 절연체M3 나사PP1060-C-# / 1060-I-#
1010Ø4 mm 수 바나나 플러그, 나사식 절연체납땜POM1010-C-# / 1010-I-#
3010Ø4 mm 바나나 잭, 나사식 절연체납땜POM3010-C-# / 3010-I-#
3030Ø4 mm 바나나 커넥터, 나사식 절연체M3 나사 단자POM3030-C-# / 3030-I-#
1069-PROØ4 mm 수 바나나 플러그, 공구 없이 조립M3 나사PP1069-PRO-#
1064-PROØ4 mm 퀵 커넥션 플러그압착 단자PP1064-PRO-#
1080Ø4 mm 스택형 바나나 플러그M3 나사PA61080-#
1084Ø4 mm 스택형 바나나 플러그, 측면 소켓M3 나사PA61084-#
1086Ø4 mm 스택형 바나나 플러그, 후퇴식 슬리브M3 나사PA61086-#
1087Ø4 mm 스택형 퀵 커넥션 바나나 플러그퀵 커넥션PA61087-#
1089Ø4 mm 스택형 바나나 플러그, 후퇴식 슬리브퀵 커넥션PA61089-#
1090Ø4 mm 스택형 퀵 커넥션 바나나 플러그, 측면 소켓퀵 커넥션PA61090-#

시리즈 공통 사양

항목사양
정격 전압≤30 VAC ≤60 VDC
정격 전류36 A (12종 공통)
접점 소재니켈 코팅 황동
적용 케이블2.5 mm² 이하 (1060, 1010, 3010, 3030, 1069-PRO, 1064-PRO)
포장 수량10개
플러그 직경Ø4 mm

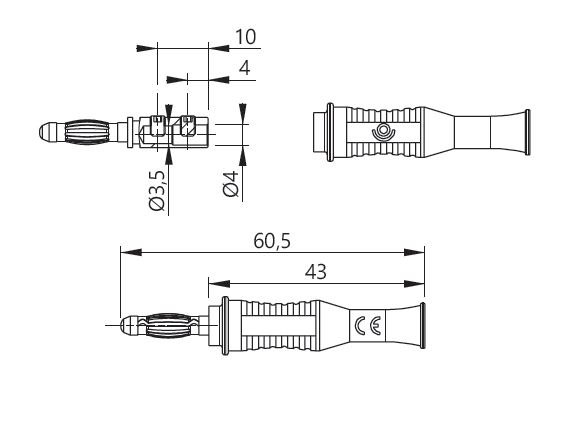

ELECTRO-PJP 1069-PRO - M3 나사 연결 바나나 플러그의 분해 치수도
M3 나사 연결 바나나 플러그의 분해 치수도

활용 분야

직접 조립하는
저전압 리드 현장

  • 측정 리드 제작 — 작업장 공구에 맞는 조립 방식으로 Ø4 mm 저전압 계측 리드를 만듭니다.
  • 장비 측 단자 구성 — 3010 잭으로 시험대나 장비 패널에 Ø4 mm 접속 단자를 설치합니다.
  • 리드 중첩 연결 — 스택형 플러그로 한 접속점에 여러 리드를 포개 연결합니다.
  • 교체용 리드 제작 — 퀵 커넥션 플러그로 현장에서 끼워 넣어 예비 리드를 빠르게 만듭니다.

선택 가이드

조립 방식으로 고르는
Ø4 mm DIY 부품

이럴 때 (현장 조건)권장 모델선택 이유
나사로 고정해 조립할 때1060, 1069-PRO, 3030M3 나사로 연결하며, 1069-PRO는 공구 없이 조립할 수 있습니다.
납땜으로 조립할 때1010, 3010POM 절연체를 갖추고 납땜으로 연결합니다.
리드를 포개 연결할 때1080, 1084, 1086스택형 구조에 M3 나사로 연결합니다.
빠르게 끼워 조립할 때1087, 1089, 1090, 1064-PRO퀵 커넥션 방식이며, 1064-PRO는 압착 단자로 연결합니다.

구성·옵션

구성별
품번 정리

구분품번비고
플러그 · M3 나사1060 · 1080 · 1084 · 1086 · 1069-PRO · 3030M3 나사 연결
플러그 · 납땜1010납땜 연결
잭 · 납땜3010잭 계열
플러그 · 퀵 커넥션1064-PRO · 1087 · 1089 · 10901064-PRO는 압착 단자
