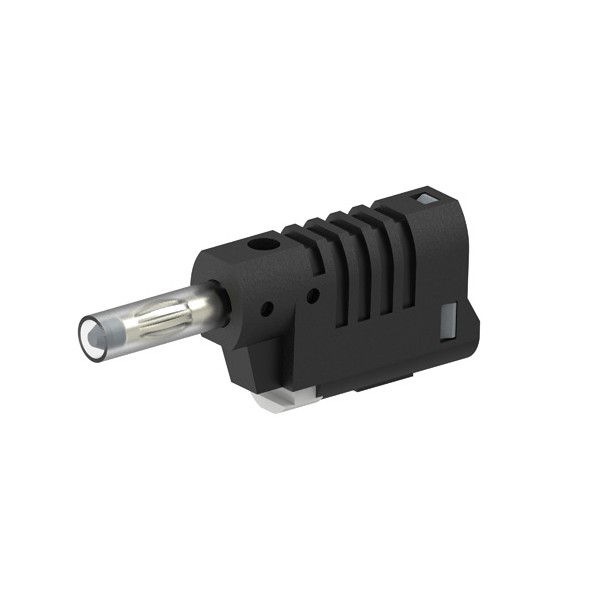

Electro-PJP 1089 Ø4MM 스택형 바나나 플러그 / 퀵 커넥션

Electro-PJP 1089 Ø4MM 스택형 바나나 플러그 / 퀵 커넥션

MODEL
1089
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

슬리브와 퀵 커넥션을 갖춘⁣ 스택형 플러그

Electro-PJP 1089 Ø4 mm 스택형 바나나 플러그, 후퇴식 슬리브, 퀵 커넥션

견적 받기

Electro-PJP 한국 독점 공급 파트너

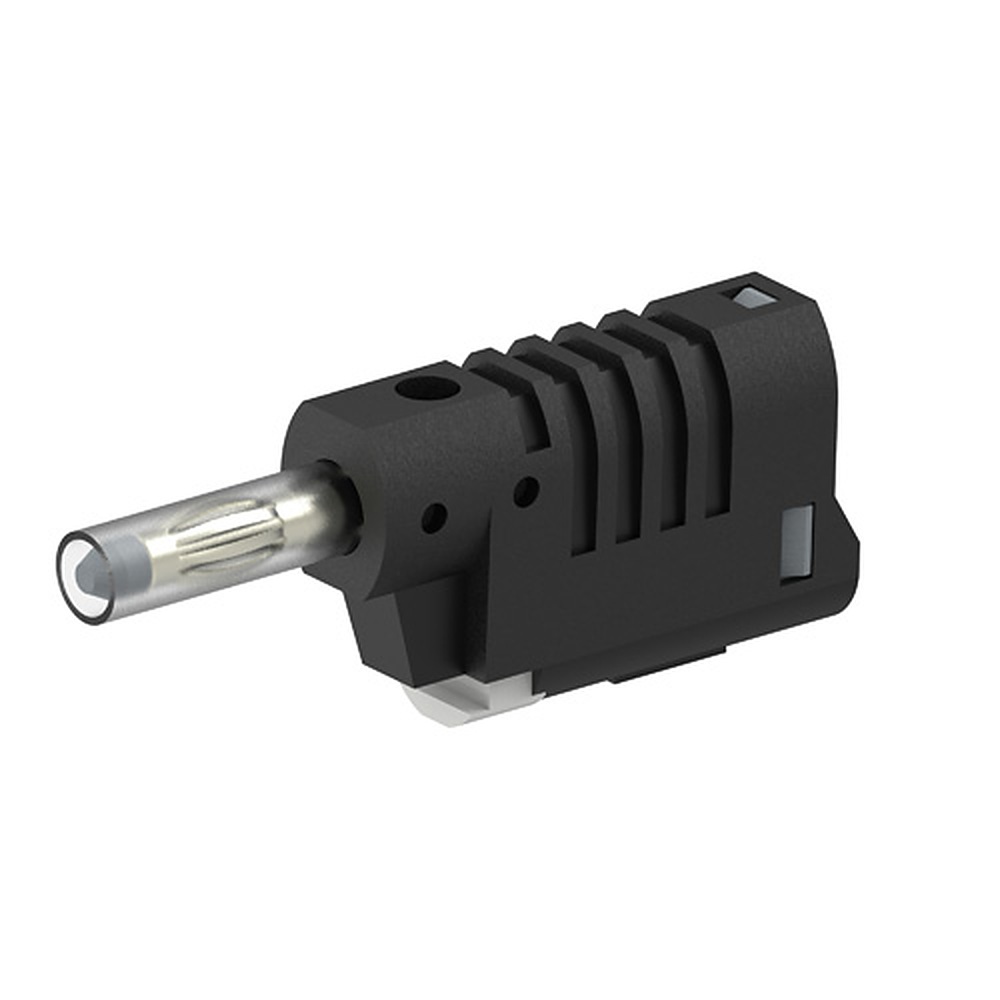

Electro-PJP 1089는 후퇴식 슬리브와 퀵 커넥션을 함께 갖춘 Ø4 mm 스택형 바나나 플러그(Stackable Banana Plug) DIY 부품입니다. 정격은 ≤30 VAC ≤60 VDC, 36 A입니다.

케이블은 퀵 커넥션으로 연결합니다. 10개 단위로 포장되며 절연체는 PA6입니다. (주)테솔이 국내에 공식 공급합니다.

36 A

정격 전류

후퇴식

슬리브 구조

퀵

케이블 연결 방식

10개

1포장 수량

두 가지 구조

1089의 후퇴식 슬리브와⁣ 퀵 커넥션

1089는 1086의 후퇴식 슬리브 구조에 1087의 퀵 커넥션 조립을 합친 모델입니다. 두 모델과 같은 스택형이며 절연체는 PA6입니다.

선택 기준

1089와 1086·1087의⁣ 선택 구분

슬리브가 필요 없다면 1087, M3 나사 연결이 필요하면 1086을 선택하세요.

사양

1089 정격과⁣ 구조 사양

항목사양
품번1089
구성Ø4 mm 스택형 바나나 플러그, 후퇴식 슬리브, 퀵 커넥션
연결 방식퀵 커넥션
정격 전압≤30 VAC ≤60 VDC
정격 전류36 A
절연체PA6
접점 소재니켈 도금 황동
주문 코드1089-#
포장 수량10개

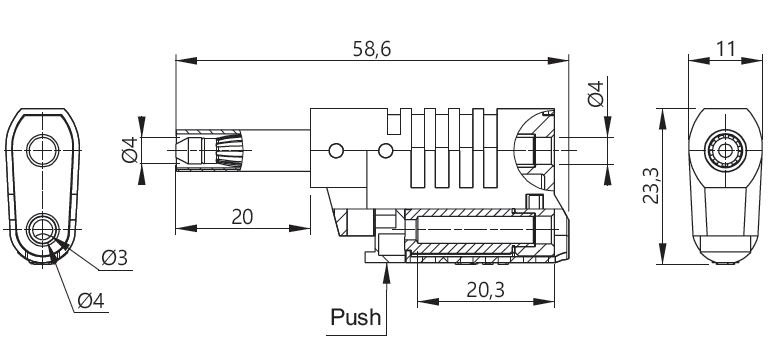

ELECTRO-PJP 1089.0 - 퀵 커넥션 스택형 바나나 플러그의 치수도
퀵 커넥션 스택형 바나나 플러그의 치수도

활용 분야

1089로 만드는⁣ 리드와 단자

  • 리드 중첩 연결 — 스택형 리드를 퀵 커넥션으로 조립합니다.

같은 계열

1089와 견주는⁣ Ø4 mm 바나나 플러그·잭

  • 1060 — 나사식 PP 절연체 Ø4 mm 플러그, M3 나사 연결
  • 1010 — 나사식 POM 절연체 Ø4 mm 플러그, 납땜 연결
  • 3010 — 나사형 POM 절연체 암 바나나 잭, 납땜 연결
  • 3030 — 나사형 POM 절연체 암 바나나 잭, M3 나사 연결
  • 1069-PRO — 공구 없이 조립하는 PP 절연체 플러그, M3 나사 연결
  • 1064-PRO — PP 절연체 퀵 커넥션 플러그
  • 1080 — 스택형 플러그, M3 나사 연결
  • 1084 — 스택형 플러그, 측면 소켓, M3 나사 연결
  • 1086 — 스택형 플러그, 후퇴식 슬리브, M3 나사 연결
  • 1087 — 스택형 퀵 커넥션 플러그
  • 1090 — 스택형 플러그, 측면 소켓, 퀵 커넥션
