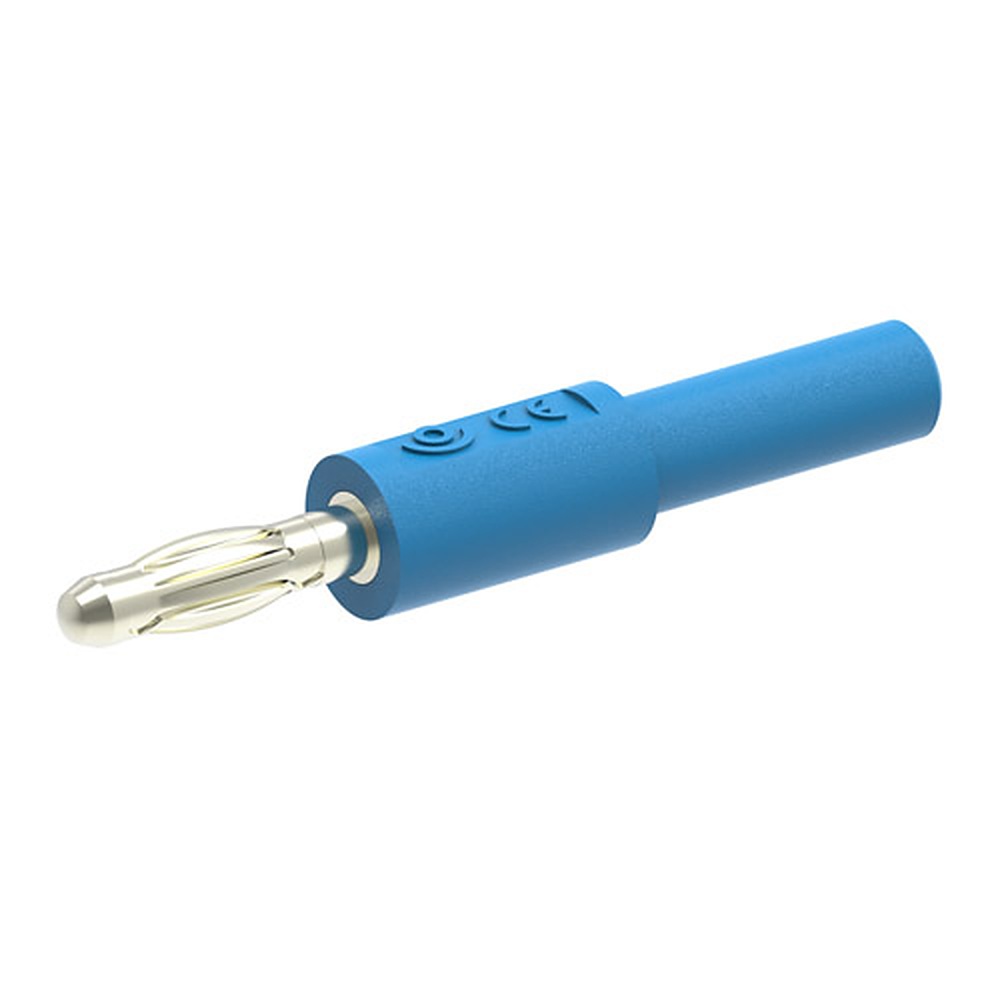

Electro-PJP Ada1057 어댑터 w/수컷 플러그

Electro-PJP Ada1057 어댑터 w/수컷 플러그

MODEL
Ada1057
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

리드와 장비 단자의 규격 차이를
맞추는 바나나 변환 어댑터

Electro-PJP 바나나 플러그 · 소켓 변환 어댑터 12종

견적 받기

Electro-PJP 국내 정식 공급 파트너

Electro-PJP 바나나 플러그·소켓 변환 어댑터는 Ø2 mm와 Ø4 mm 플러그·소켓, 포크 단자, 테스트 클립, 직각 형태를 서로 이어 주는 12종 라인업(Ada2/2 · Ada4/2 · Ada204 · 3310 · 3380 · 60619 등)입니다. 측정 리드와 장비 단자의 규격이 달라도 어댑터 하나로 맞출 수 있습니다.

정격 전류는 4 A에서 36 A까지, 안전 등급은 등급 없는 저전압형부터 1000 V CAT IV(3380)까지 모델별로 나뉘므로 측정 환경에 맞춰 고르세요. 접점은 모두 니켈 코팅 황동이며, 이 어댑터는 (주)테솔이 국내에 공식 공급합니다.

12종

Ø2 mm · Ø4 mm 단자 조합

4 ~ 36 A

모델별 정격 전류 범위

CAT II ~ IV

등급이 정해진 4개 모델

10개

모델별 포장 수량

특징

단자 조합별로 나눈
변환 어댑터 12종

핵심 특징현장에서 달라지는 점
Ø2 mm · Ø4 mm 상호 변환소형 장비의 Ø2 mm 단자와 표준 Ø4 mm 측정 리드를 어댑터로 이어 주므로 리드를 새로 만들지 않고 기존 리드를 재사용할 수 있습니다.
와이드·내로 포크 어댑터Ada3034와 Ada3032는 포크 단자나 나사 단자에 측정 리드를 걸 수 있어 단자대에서도 측정점을 바로 만들 수 있습니다.
테스트 클립 어댑터(404-890)Ø4 mm 소켓에 클립이 달려 있어 프로브를 손으로 잡지 않고 측정점에 물려 둘 수 있습니다.
직각 어댑터(60619)좁은 패널 안에서 케이블을 직각으로 꺾어 연결하므로 도어 간섭이 줄어듭니다.
니켈 코팅 황동 접점12종 모두 같은 접점 재질이라 반복 삽입에도 접촉 저항이 안정적입니다.
모델별 정격 구분CAT 등급이 붙은 모델과 저전압형이 섞여 있으므로 측정 환경에 맞는 등급인지 먼저 확인하세요.

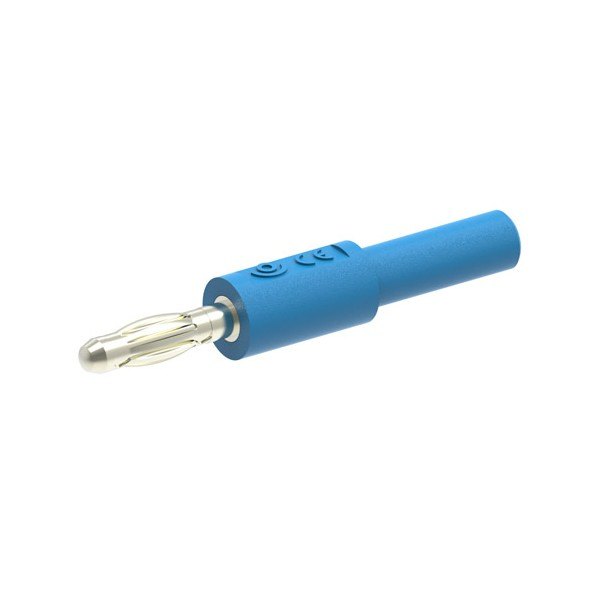

ELECTRO-PJP Ada1057 - 수컷 바나나 플러그가 달린 파란 어댑터
수컷 바나나 플러그가 달린 파란 어댑터

등급 선택

등급이 붙은 모델과
저전압형 구분

12종 중 정격 전압에 CAT 등급이 붙은 모델은 Ada4/2(600 V CAT II), 3310(1000 V CAT III), 3380(1000 V CAT IV), 60619(1000 V CAT II) 네 가지입니다. 나머지 여덟 종은 ≤30 VAC ≤60 VDC 정격이라 상용 전원에는 연결하지 말고 실험용 저전압 회로에만 사용하세요.

  • Ø4 mm 플러그를 Ø2 mm 소켓에 이을 때: Ada4/2는 CAT II 등급, Ada1056은 저전압형.
  • Ø4 mm 소켓 연장이 필요할 때: 3310은 CAT III, 3380은 CAT IV, Ada1057과 Ada205는 저전압형.
  • 전류가 큰 회로: Ada204·Ada3034·Ada3032는 36 A, 404-890은 5 A, 60619는 4 A.

Ø4 mm 리드를 Ø2 mm 단자로 변환하는 접속

Ø4 mm 측정 리드가 Ø2 mm 단자 장비에 맞지 않을 때 Ada4/2 또는 Ada1056을 단자에 꽂고 리드를 이어 접속합니다. 등급이 필요한 측정에는 CAT II로 정해진 Ada4/2를 선택하고, 저전압 실험에는 Ada1056을 사용합니다.

사양

변환 어댑터 12개 모델
비교와 공통 사양

모델구성정격 전압정격 전류절연주문 참조 번호
Ada2/2Ø2 mm 플러그 / Ø2 mm 소켓≤30 VAC ≤60 VDC10 APA6Ada2/2S-#
Ada1056Ø4 mm 플러그 / Ø2 mm 소켓≤30 VAC ≤60 VDC10 APA6Ada1056-#
Ada4/2Ø4 mm 플러그 / Ø2 mm 소켓600 V CAT II10 APPAda4/2-IEC-#
Ada1057Ø4 mm 플러그 / 소켓≤30 VAC ≤60 VDC10 APA6Ada1057-#
Ada205Ø2 mm / Ø4 mm 소켓≤30 VAC ≤60 VDC10 APA6Ada205-#
Ada204Ø2 mm 플러그 / Ø4 mm 소켓≤30 VAC ≤60 VDC36 APA6Ada204-#
404-890테스트 클립 / Ø4 mm 소켓≤30 VAC ≤60 VDC5 APA6404-890-#
Ada3034와이드 포크 / Ø4 mm 소켓≤30 VAC ≤60 VDC36 APA6Ada3034-#
Ada3032내로 포크 / Ø4 mm 소켓≤30 VAC ≤60 VDC36 APA6Ada3032-#
3310Ø4 mm 소켓 / 소켓1000 V CAT III36 APP3310-IEC-#
3380Ø4 mm 소켓 / 소켓1000 V CAT IV36 APA6.6 - PVC3380-IECIV-#
60619직각 어댑터1000 V CAT II4 APP60619-IEC-#

시리즈 공통 사양

항목사양
접점 재질니켈 코팅 황동
절연 재질PA6 · PP · PA6.6 - PVC(모델별, 위 표 참조)
404-890 길이9 cm
포장 수량10개(전 모델 공통)
CAT 등급이 없는 모델Ada2/2 · Ada1056 · Ada1057 · Ada205 · Ada204 · 404-890 · Ada3034 · Ada3032

활용 분야

단자 규격이 다른
측정 현장

  • Ø4 mm 측정 리드를 Ø2 mm 단자 장비에 연결 — Ada4/2·Ada1056으로 리드를 새로 만들지 않고 접속합니다.
  • 포크·나사 단자 측정 — Ada3034·Ada3032를 걸어 단자대의 전압과 전류를 읽습니다.
  • 테스트 포인트 클립 접속 — 404-890으로 시험점을 물고 손을 떼어 측정합니다.
  • 좁은 패널 내부 연결 — 60619 직각 어댑터로 케이블 방향을 꺾어 배선 간섭을 줄입니다.

선택 가이드

단자 조합과 등급으로
고르는 어댑터

이럴 때 (현장 조건)권장 모델선택 이유
Ø2 mm 플러그를 Ø2 mm 소켓으로 이을 때Ada2/2Ø2 mm 플러그와 Ø2 mm 소켓을 잇는 10 A 저전압형입니다.
Ø4 mm 플러그를 Ø2 mm 소켓으로 이을 때(등급 필요)Ada4/2600 V CAT II 등급이 붙은 10 A 모델이라 등급이 필요한 측정에 맞습니다.
Ø4 mm 플러그를 Ø2 mm 소켓으로 이을 때(저전압)Ada1056≤30 VAC ≤60 VDC, 10 A 모델로 저전압 실험용입니다.
CAT III 환경에서 Ø4 mm 소켓을 연장할 때33101000 V CAT III, 36 A 정격이라 CAT III 계통의 소켓 연장에 맞습니다.
CAT IV 환경에서 Ø4 mm 소켓을 연장할 때33801000 V CAT IV, 36 A 정격으로 12종 중 가장 높은 등급입니다.
좁은 패널에서 직각 연결이 필요할 때60619직각 구조이며 1000 V CAT II, 4 A 정격입니다.

구성·옵션

단자 조합별
주문 구성

구분모델포장 수량
Ø2 mm 플러그 → 소켓Ada2/2 · Ada20410개
Ø4 mm 플러그 → Ø2 mm 소켓Ada1056 · Ada4/210개
Ø4 mm 소켓 어댑터Ada1057 · Ada205 · 3310 · 338010개
포크 · 클립 · 직각Ada3034 · Ada3032 · 404-890 · 6061910개
