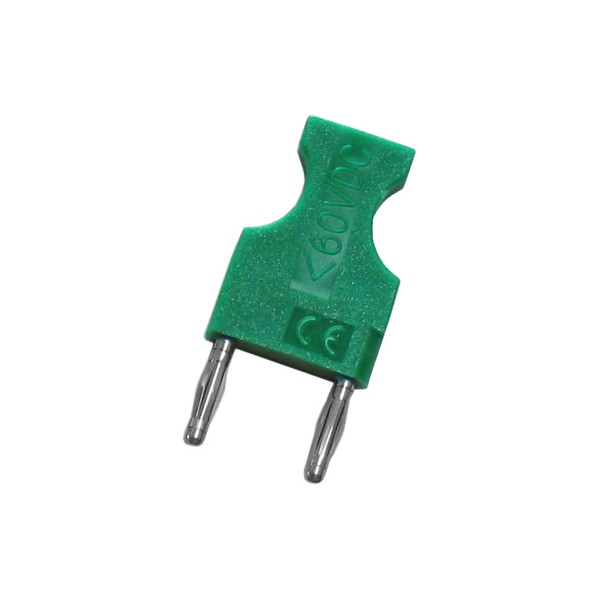

Electro-PJP 227-12 Ø2MM 스택형 션트

Electro-PJP 227-12 Ø2MM 스택형 션트

MODEL
227-12
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

두 바나나 단자를 짧게 이어
같은 전위로 묶는 션트

Electro-PJP 227-12 · 2019-ARS · 2019-S 션트

견적 받기

Electro-PJP 국내 정식 공급 파트너

Electro-PJP 션트 3종(227-12 · 2019-ARS · 2019-S)은 두 개의 바나나 단자를 짧게 이어 같은 전위로 묶는 단락 부품(쇼팅 링크)입니다. Ø2 mm 스택형 227-12와 36 A 정격의 2019-ARS·2019-S 가운데, 단자 규격과 안전 등급에 맞는 모델을 고르면 됩니다.

2019 계열은 36 A까지 통전하며, 그중 2019-S는 1000 V CAT IV 등급이라 분전반 인입 측정 회로에도 적용할 수 있습니다. 접점은 세 모델 모두 니켈 코팅 황동이며, 이 션트는 (주)테솔이 국내에 공식 공급합니다.

Ø2 mm

227-12 스택형 단자 규격

36 A

2019 계열 정격 전류

CAT IV

2019-S 1000 V 안전 등급

10개

모델별 포장 수량

특징

정격별로 나뉘는
227-12·2019 단락 션트

핵심 특징현장에서 달라지는 점
두 단자 단락두 단자를 한 번에 이어 같은 전위로 만들므로 점퍼 리드를 따로 만들지 않아도 됩니다.
스택형 구조(227-12 · 2019-ARS)션트 위에 다른 플러그를 겹쳐 꽂을 수 있어, 단락을 유지한 채 같은 단자에 측정 리드를 연결합니다.
니켈 코팅 황동 접점접점 표면이 산화에 강해 여러 번 꽂고 빼도 접촉 상태가 안정적으로 유지됩니다.
PP 절연 몸체몸체가 PP 절연재라 단자대 주변에서 작업하다 손이 닿아도 충전부와 분리됩니다.
CAT 등급 모델 구성2019-ARS는 1000 V CAT II · 600 V CAT III, 2019-S는 1000 V CAT IV라 측정 환경에 맞는 등급을 고를 수 있습니다.
등급 없는 저전압형(227-12)≤30 VAC ≤60 VDC 정격의 Ø2 mm 단자용이라 실험용 저전압 회로에서만 사용합니다.

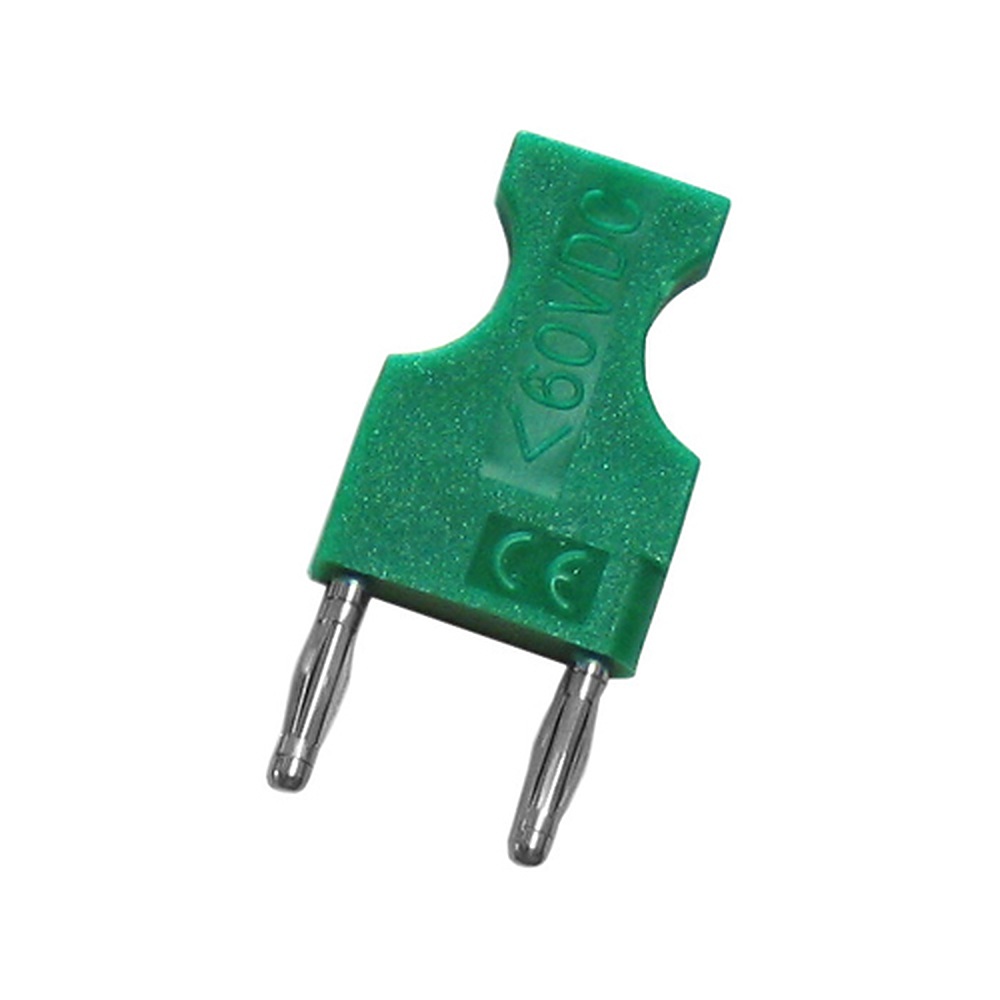

ELECTRO-PJP 227-12 - 두 개의 핀이 있는 녹색 스택형 션트
두 개의 핀이 있는 녹색 스택형 션트

정격 선택

정격과 안전 등급으로 고르는
션트 모델

227-12는 ≤30 VAC ≤60 VDC 정격이며 CAT 등급이 없으므로 상용 전원 계통에는 연결하지 않습니다. 분전반이나 콘센트 주변 회로에는 CAT 등급이 붙은 2019-ARS(CAT II · CAT III)나 2019-S(CAT IV)를 쓰세요. 이때 설치 환경의 측정 카테고리가 션트 등급 이하인지 먼저 확인해야 합니다.

  • 227-12 — Ø2 mm 단자용, 10 A 정격으로 저전압 실험 회로에 사용합니다.
  • 2019-ARS — 스택형, 36 A 정격에 1000 V CAT II · 600 V CAT III입니다.
  • 2019-S — 36 A 정격에 1000 V CAT IV로, 세 모델 가운데 등급이 가장 높습니다.

션트 위에 측정 플러그를 겹쳐 꽂는 스택 접속

스택형 션트는 윗면에 소켓이 있어, 아래 단자의 단락을 유지하면서 위에 측정 리드를 꽂을 수 있습니다. 한 단자에서 단락과 측정을 함께 처리하므로 리드를 따로 분기하지 않아도 되고 단자대 배선이 단순해집니다.

사양

션트 3개 모델 정격 비교와
공통 사양

항목227-122019-ARS2019-S
구성Ø2 mm 스택형 션트스택형 션트션트
정격 전압≤30 VAC ≤60 VDC1000 V CAT II · 600 V CAT III1000 V CAT IV
정격 전류10 A36 A36 A
주문 참조 번호227-12-#2019-ARS-#2019-S-#

시리즈 공통 사양

항목사양
접점 재질니켈 코팅 황동
절연 재질PP
포장 수량10개(세 모델 공통)
227-12의 CAT 등급해당 없음

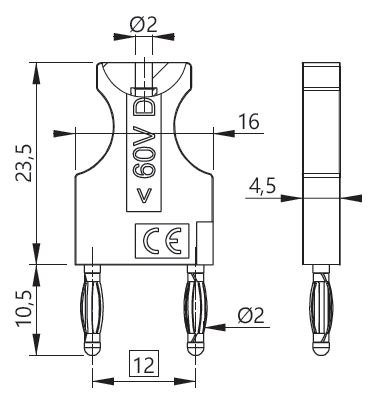

ELECTRO-PJP 227-12 - 스택형 션트 전면과 측면의 치수 도면
스택형 션트 전면과 측면의 치수 도면

활용 분야

션트로 단자를 단락하는
시험 현장

  • 단자 단락 — 두 단자를 이어 같은 전위로 만들어 계측기 입력이나 시험 회로를 구성합니다.
  • 스택형 연결 — 227-12와 2019-ARS를 겹쳐 꽂아 한 단자에서 단락과 측정을 함께 처리합니다.
  • 측정 설비 배선 — 계측기 단자 사이를 짧게 이어 접촉 상태를 일정하게 유지합니다.

선택 가이드

단자 규격과 CAT 등급으로 고르는
션트

이럴 때 (현장 조건)권장 모델선택 이유
Ø2 mm 단자를 저전압에서 단락한다면227-12Ø2 mm 스택형으로 10 A, ≤30 VAC ≤60 VDC 정격이라 실험 회로에 맞습니다.
CAT II · CAT III 환경에서 스택 접속이 필요하다면2019-ARS1000 V CAT II · 600 V CAT III에 36 A 정격의 스택형이라 단락과 측정을 함께 할 수 있습니다.
CAT IV 환경에서 단자를 단락한다면2019-S1000 V CAT IV, 36 A 정격으로 세 모델 가운데 등급이 가장 높아 인입부 회로에 맞습니다.

구성·옵션

션트 포장 구성과
주문 참조 번호

구분내용
포장 수량10개(세 모델 공통)
접점니켈 코팅 황동
절연PP
주문 참조 번호227-12-# · 2019-ARS-# · 2019-S-#
