Electro-PJP 5060 배터리 클립

Electro-PJP 5060 배터리 클립

MODEL
5060
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

이미 갖춘 바나나 리드에 끼워
단자를 무는 악어 클립 단품

Electro-PJP 악어 클립 단품 14종

견적 받기

Electro-PJP 국내 정식 공급 파트너

Electro-PJP 악어 클립은 Ø4mm 소켓에 바나나 플러그 리드를 꽂는 단품 악어 클립(안전 악어 클립, 배터리 클립)입니다. 안전 등급을 갖춘 IEC형과 PROB형, 30 VAC · 60 VDC 이하 회로용 일반형까지 14종이 있으며, 전류 범위는 3 A에서 36 A까지입니다.

5004와 5066 계열은 1000 V CAT III · 600 V CAT IV, 5002 계열은 600 V CAT II 안전 정격이며, 헤비듀티 5064와 배터리 클립 5060은 큰 전류가 흐르는 저전압 단자 연결에 알맞습니다. 단품이라 리드 길이와 색상은 함께 꽂는 리드로 정합니다. 이 클립은 (주)테솔이 국내에 공식 공급합니다.

1000 V CAT III

5004 · 5066 안전 클립 정격

36 A

5066 · 5064 · 5060 정격 전류

3 A

5001 Ø2mm 클립 정격 전류

14종

안전형 · PROB형 · 일반형 모델 수

특징

정격 계통으로 나뉘는
Electro-PJP 악어 클립

핵심 특징현장에서 달라지는 점
Ø4mm 안전 소켓바나나 플러그 리드를 그대로 꽂으므로 이미 갖춘 안전 리드에 클립만 더해 측정 단자 연결 방식을 바꿀 수 있습니다.
PROB형 슬리브시험 프로브 끝에 결합하는 구조라서 프로브와 클립 조합에서도 노출 금속이 슬리브로 덮입니다.
정격 두 계통안전형은 CAT 등급, 일반형은 30 VAC · 60 VDC 이하로 나뉘며, 모델명만으로는 정격이 구분되지 않으므로 정격 표로 확인해 혼동을 막습니다.
헤비듀티 5064와 배터리 클립 506036 A 전류에 맞춘 큰 몸체라 굵은 케이블과 배터리 단자를 물려도 접촉 면적이 부족하지 않습니다.
절연 슬리브·고무 시스·비닐 슬리브5010, 5030, 5005는 절연 피복으로 인접 단자 단락을 줄이고 비절연 5015는 좁은 금속 단자를 직접 물립니다.
Ø2mm 소형 클립 5001 · 5002/LM작은 소켓 규격의 단자에 대응하므로 Ø4mm 클립이 들어가지 않는 소형 장치에 사용합니다.

정격 읽기

모델명이 같은 계열이어도
정격은 다릅니다

5002 · 5004 · 5066 계열만 CAT 정격을 갖추었고, 5064 · 5060 · 5010 · 5015 · 5030 · 5005 · 5001은 30 VAC · 60 VDC 이하입니다. 저전압 모델은 상용 전원 측정에 연결하면 안 되므로 측정 계통의 전압을 먼저 확인한 뒤 모델을 고르세요.

PROB형은 클립 자체가 아니라 시험 프로브와 결합했을 때 안전이 확보되는 구조입니다. 단품 클립과 PROB형은 정격 숫자가 같아도 결합 대상이 다르므로 Electro-PJP 테스트 프로브 계열과 함께 고르세요.

PROB형과 IEC형의 결합 차이

IEC형은 Ø4mm 소켓에 안전 바나나 리드를 꽂아 사용하고, PROB형은 슬리브가 프로브 끝에 씌워지는 방식입니다. 같은 5066이라도 어느 쪽을 고르느냐에 따라 연결 대상이 리드인지 프로브인지가 정해집니다.

사양

악어 클립 14종의
정격과 공통 사양

모델형태정격 전압 · 등급정격 전류포장
5002-D4Ø4mm 안전 소형 악어 클립600 V CAT II10 A10개
5002-PROBØ4mm 안전 소형 악어 클립, 시험 프로브용600 V CAT II10 A10개
5002/LMØ2mm 안전 악어 클립600 V CAT II10 A10개
5004Ø4mm 안전 악어 클립1000 V CAT III · 600 V CAT IV20 A10개
5004-PROBØ4mm 안전 악어 클립, 시험 프로브용1000 V CAT III · 600 V CAT IV20 A10개
5066Ø4mm 안전 악어 클립1000 V CAT III · 600 V CAT IV36 A10개
5066-PROBØ4mm 안전 악어 클립, 시험 프로브용1000 V CAT III · 600 V CAT IV36 A10개
5064헤비듀티 악어 클립≤30 VAC ≤60 VDC36 A1개

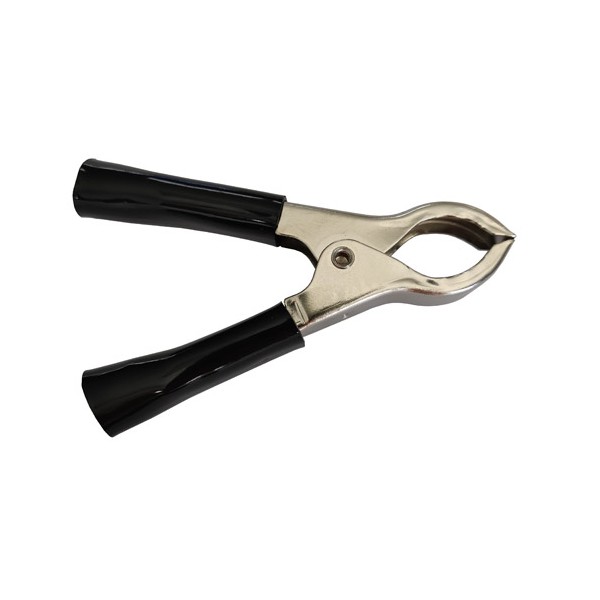

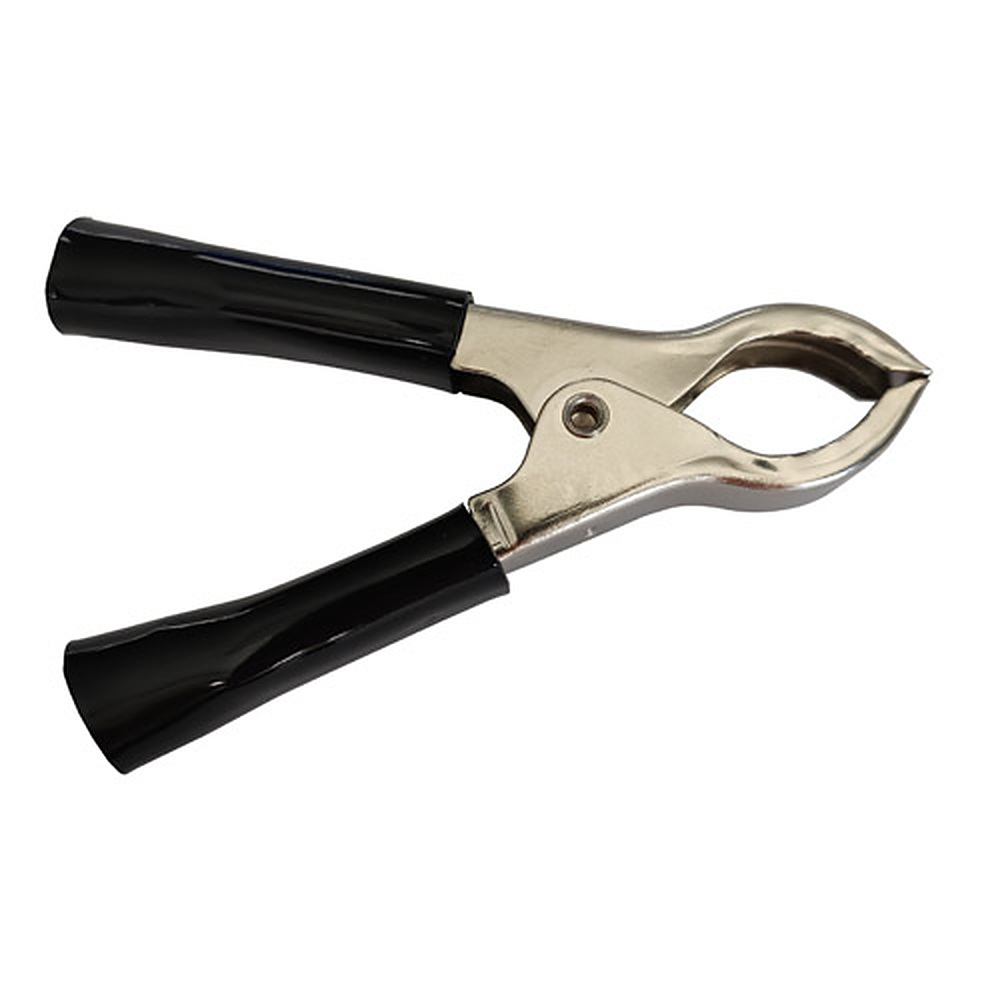

5060배터리 클립 (적 + / 흑 -)≤30 VAC ≤60 VDC36 A25개
5010절연 슬리브 악어 클립≤30 VAC ≤60 VDC10 A50개
5015비절연 악어 테스트 클립≤30 VAC ≤60 VDC10 A100개
5030고무 시스 악어 테스트 클립≤30 VAC ≤60 VDC10 A50개
5005절연 미니 악어 클립≤30 VAC ≤60 VDC5 A100개
5001Ø2mm 악어 클립≤30 VAC ≤60 VDC3 A10개

시리즈 공통 사양

항목사양
품번 형식5002-IEC-D4-# · 5002-PROB-# · 5002/LM-IEC-# · 5004/LM-IEC-# · 5004-PROB-# · 5066-IEC-# · 5066-PROB-# · 5064/3286-# · 5060-# · 5010-# · 5015 · 5030-# · 5005-# · 5001-#
절연부 소재5002-D4 PP · PA6 / 5002-PROB · 5002/LM · 5066 · 5066-PROB · 5001 PP / 5004 · 5004-PROB PA6 / 5064 에폭시 코팅 / 5060 · 5005 비닐 슬리브 / 5030 고무 / 5010 · 5015 해당 없음
접점 소재니켈 도금 강 (5002-D4 · 5002-PROB · 5002/LM · 5004 · 5004-PROB · 5066 · 5066-PROB · 5010 · 5015 · 5030 · 5001) / 5064 구리 도금 강 / 5060 · 5005 해당 없음
색상5064 · 5010 · 5030 · 5060 빨강 · 검정 2색 (그 밖의 모델은 모델별 색상 구성)
PROB형 슬리브시험 프로브와 연결 시 클립의 안전을 확보하는 PROBE 슬리브
접속부Ø4mm 소켓 (5001 · 5002/LM은 Ø2mm 소켓)

활용 분야

전류와 단자 크기에
맞춘 연결

  • 저전압 회로 점검 — 30 VAC · 60 VDC 이하의 제어 신호와 DC 전원 단자를 5064 · 5010 · 5015 · 5030으로 물어 연결합니다.
  • 소형 단자 연결 — 좁은 부품 리드와 기판 단자는 5005 · 5001의 소형 클립으로 접촉합니다.
  • 대전류 단자 연결 — 36 A 모델 5064 · 5060으로 굵은 케이블과 배터리 단자를 연결합니다.
  • 프로브 결합 측정 — PROB형을 Electro-PJP 테스트 프로브 끝에 끼워 클립 측정 구성을 만듭니다.

선택 가이드

정격과 전류로 고르는
단품 악어 클립

이럴 때 (현장 조건)권장 모델선택 이유
1000 V CAT III 계통에서 클립이 필요할 때5004 · 50661000 V CAT III · 600 V CAT IV 정격이며 5066은 36 A까지 흘립니다.
600 V CAT II 소형 안전 클립이 필요할 때5002-D4 · 5002/LM소형 몸체에 10 A 정격이고 5002/LM은 Ø2mm 규격입니다.
시험 프로브에 클립을 달 때5002-PROB · 5004-PROB · 5066-PROBPROBE 슬리브가 프로브 끝과 결합해 노출 금속을 덮습니다.
큰 전류의 저전압 단자일 때5064 · 506036 A 정격이며 5060은 적색(+) · 흑색(-) 배터리 클립입니다.

구성·옵션

단품 클립 구성과
주문 방식

항목내용
구성품악어 클립 단품 (리드 미포함)
선택 항목모델과 색상, PROB형 여부
별매Ø4mm 바나나 플러그 리드, 리드 일체형은 Electro-PJP 악어 클립 리드
포장 수량모델별로 1 · 10 · 25 · 50 · 100개

관련 제품

단품 클립과 함께 보는
클립 리드 제품
