FLUKE 324 클램프미터(AC/DC400A)

MODEL: Fluke 324
브랜드: FLUKE

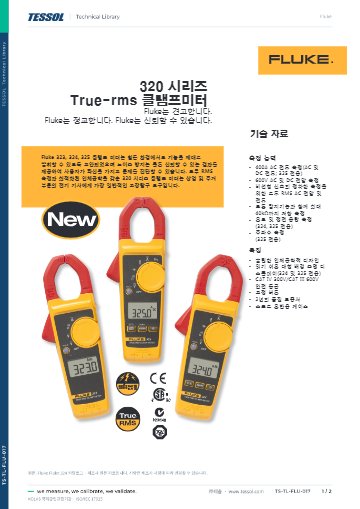

제품 자료: 카탈로그

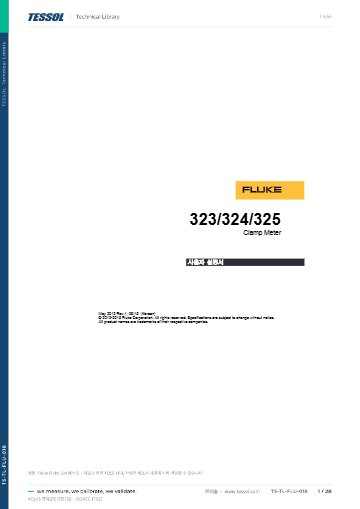

메뉴얼

2024 FLUKE Catalogue

제품문의 구매하기

전류와 배관 온도를
함께 측정하는 클램프미터

Fluke 324 True-RMS 클램프미터

견적 받기

Fluke 국내 공식 대리점

Fluke 324는 교류 400 A와 -10 ~ 400 °C 접촉 온도, 1000 µF 정전용량을 측정하는 True-RMS 클램프미터(전류·온도·정전용량 겸용 집게형 계측기)입니다. 30 mm 집게와 K형 열전대를 갖춰 냉난방과 모터 점검에 적합합니다.

교류 전류는 40.00 A와 400.0 A 두 범위로 나뉘며 45–400 Hz에서 정확도는 ±(1.5 % + 5 digits)이고, 집게 안 전선 위치에 따라 2 %가 더해집니다. 208 g 본체와 K형 열전대 프로브가 한 세트라 배관 온도와 기동 커패시터 용량을 계측기 하나로 확인할 수 있습니다. 324는 (주)테솔이 국내에 공식 공급합니다.

400 A

교류 전류 최대 측정

-10 ~ 400 °C

접촉 온도 범위

1000 µF

정전용량 범위

208 g

본체 무게

특징

전류·온도·용량을
324 한 대로 측정

핵심 특징	현장에서 달라지는 점
접촉 온도 측정	K형 열전대로 -10.0 ~ 400.0 °C를 읽으므로 배관 표면 온도와 전류를 같은 계측기로 확인할 수 있습니다.
정전용량 측정	0–100.0 µF와 100–1000 µF 두 범위로 모터 기동 커패시터의 용량을 확인할 수 있습니다.
교류 두 범위	40.00 A와 400.0 A 두 범위가 있어 작은 부하는 세밀하게, 큰 부하는 여유 있게 읽습니다.
저항과 통전	4000 Ω까지 저항을 측정하고 30 Ω 이하를 통전으로 판정합니다.
백라이트	백라이트가 있어 어두운 설비실에서도 화면을 읽을 수 있습니다.

집게 헤드와 표시창, 다이얼이 보이는 클램프미터

냉난방 점검

배관 온도와
전류를 함께 측정

냉난방 배관의 접촉 온도는 K형 열전대로 읽고, 같은 계측기로 설비 전원선 전류를 집게로 확인합니다. 계측기를 바꿔 들 필요가 없어 점검 동선이 짧아집니다.

기동 커패시터 점검

정전용량은 0–100.0 µF와 100–1000 µF 두 범위로 측정해 모터 기동 커패시터의 용량을 확인합니다. 용량을 확인한 뒤 같은 본체로 전류 측정까지 이어서 진행할 수 있습니다.

위치 영향

324 집게 안 전선
위치와 정확도

집게 안에서 전선이 놓인 위치에 따라 전류 정확도에 2 %가 더해지므로, 전선을 집게 중앙에 두고 한 가닥만 감싸야 표시 정확도가 유지됩니다. 판독 기준을 유지하려면 정기 교정도 필요합니다. 온도와 전류 항목의 교정은 (주)테솔이 KOLAS 인정 범위를 확인해 항목별로 안내해 드립니다.

사양

324 전류·온도·용량
측정 사양

항목	사양
교류 전류	40.00 A / 400.0 A · ±(1.5 % + 5 digits) 45–400 Hz · 위치 영향 2 % 추가
직류 전류	없음
교류 · 직류 전압	600.0 V · AC ±(1.5 % + 5 digits), DC ±(1.0 % + 5 digits)
저항 · 통전	400.0 Ω / 4000 Ω · ±(1.0 % + 5 digits) · 통전 ≤ 30 Ω
정전용량	0–100.0 µF / 100–1000 µF
접촉 온도	-10.0 ~ 400.0 °C (K형 열전대 포함)
응답 방식	True-RMS
백라이트 · 데이터 홀드	있음
집게	30 mm (600 MCM)
크기 · 무게	207 × 75 × 34 mm · 208 g
안전 등급	CAT III 600 V, CAT IV 300 V
보증	2년

활용 분야

온도와 용량을 확인하는
점검 분야

냉난방 배관 — K형 열전대로 배관 온도를 측정합니다.
모터 점검 — 정전용량으로 기동 커패시터를 확인합니다.
분전반 점검 — 회로 전류로 부하가 걸렸는지 확인합니다.
회로 연속성 — 도통 기능으로 연결 상태를 확인합니다.

선택 가이드

324가 맞는 경우와
320 시리즈 비교

이럴 때 (현장 조건)	권장 모델	선택 이유

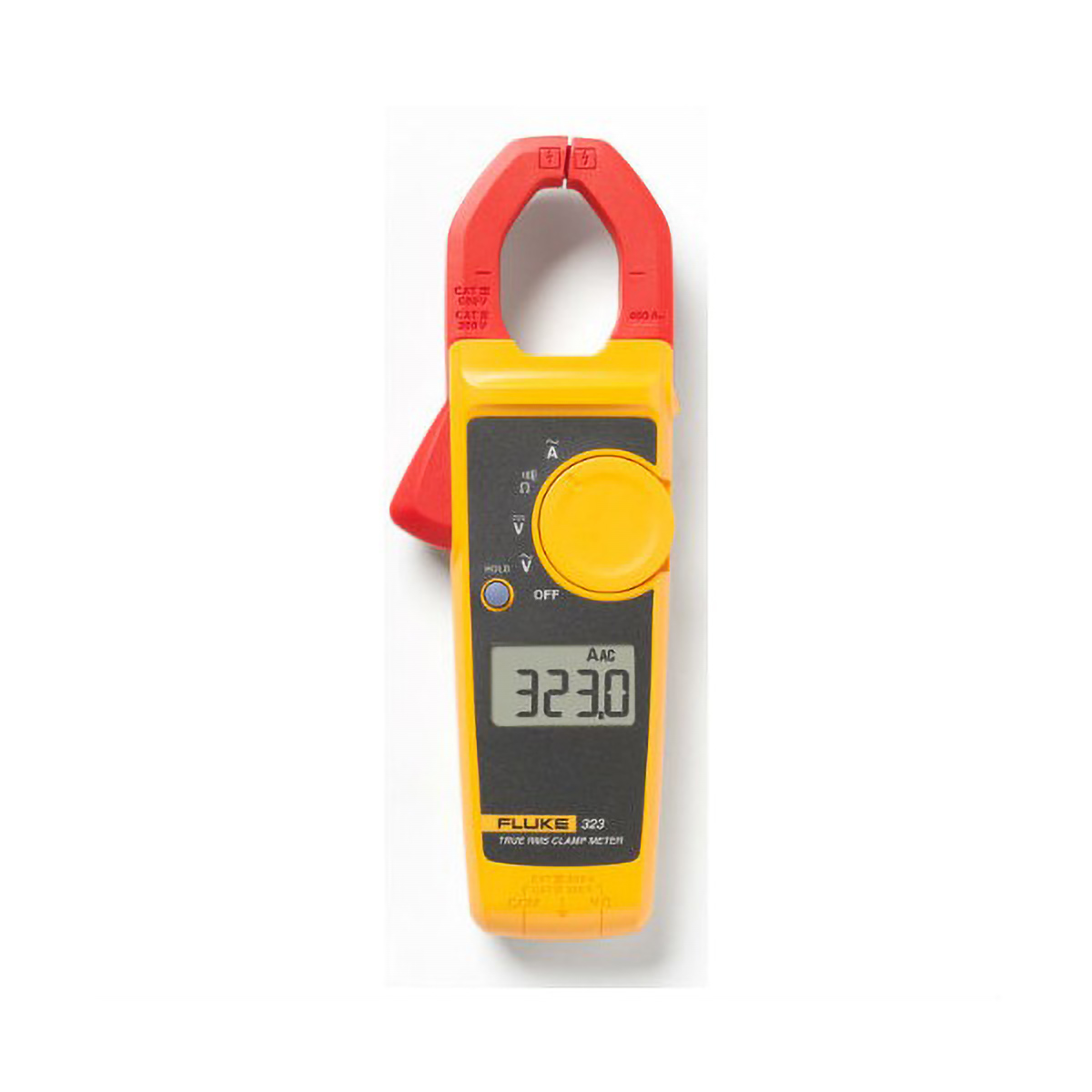

교류 전류만 측정한다면	323	교류 400.0 A 단일 범위의 기본형이라 전류 점검만 하는 현장에 맞습니다.
온도와 정전용량을 함께 측정하려면	324	K형 열전대 온도와 1000 µF 정전용량을 갖춰 배관과 커패시터 점검을 한 대로 끝냅니다.
직류 전류와 주파수까지 필요하다면	325	324 구성에 직류 400 A, 주파수, 40.00 kΩ 저항, Min/Max를 더한 상위 구성입니다.

320 시리즈 모델별 사양 비교

모델	교류 전류 · 정확도	직류 전류	온도 · 정전용량	저항	무게
323	400.0 A · ±(2 % + 5 digits) 45–65 Hz	없음	없음	4000 Ω	265 g
324	40.00 / 400.0 A · ±(1.5 % + 5 digits) 45–400 Hz	없음	-10.0 ~ 400.0 °C · 1000 µF	4000 Ω	208 g
325	40.00 / 400.0 A · ±(2 % + 5 digits) 45–65 Hz	40.00 / 400.0 A · ±(2 % + 5 digits)	-10.0 ~ 400.0 °C · 1000 µF	40.00 kΩ	283 g

구성·옵션

324 기본 구성

구분	내용
본체	Fluke 324 True-RMS 클램프미터
구성품	TL75 테스트 리드, K형 열전대 프로브(80BK-A), 소프트 케이스, 사용 설명서
크기 · 무게	207 × 75 × 34 mm · 208 g
보증	2년
안전 등급	CAT III 600 V, CAT IV 300 V

324와 함께 보는
320 시리즈 클램프미터

324는 325와 무엇이 다릅니까?
325에는 직류 전류 400 A와 주파수, 40 kΩ 저항, Min/Max가 더해집니다. 온도와 정전용량 범위는 두 모델이 같습니다.
Fluke 324로 직류 전류도 측정할 수 있습니까?
아닙니다. 324는 교류 전류만 측정하므로, 직류 전류가 필요하면 325를 선택하세요.
324에 온도 프로브가 포함됩니까?
네, K형 열전대 프로브(80BK-A)가 포함됩니다. TL75 테스트 리드와 소프트 케이스도 함께 구성됩니다.
집게 안 전선 위치에 따라 정확도가 달라집니까?
네, 위치 감도 때문에 정확도에 2 %가 더해집니다. 전선은 집게 중앙에 두고 측정하세요.
324 교정도 의뢰할 수 있습니까?
네, 사용하는 온도 범위와 측정 항목을 알려 주시면 교정 방법을 안내해 드립니다. (주)테솔의 KOLAS 인정 범위 안에서 가능한 항목도 확인해 알려 드립니다.
