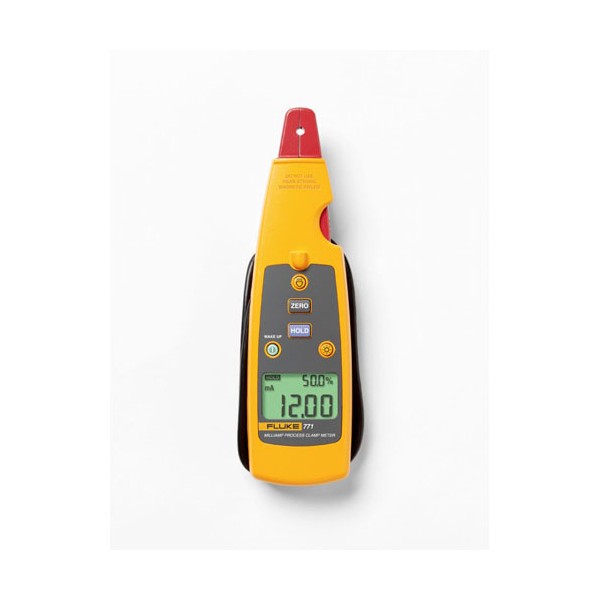

Fluke 771 루프 교정기(클램프방식)

MODEL: Fluke 771
브랜드: FLUKE
제품 자료: 카탈로그

2024 FLUKE Catalogue

제품문의 구매하기

루프를 끊지 않고
mA를 읽는 프로세스 클램프미터

Fluke 771 mA 프로세스 클램프미터

견적 받기

Fluke 국내 공식 대리점

Fluke 771은 신호선을 클램프로 감싸 4–20 mA 루프 전류를 회로 차단 없이 0.2 % 정확도로 읽는 mA 프로세스 클램프미터(루프 클램프)입니다. PLC·DCS 아날로그 입출력과 트랜스미터 출력을 점검하는 계장 현장에 맞춘 측정 전용 장비로, 신호를 내보내는 기능은 없습니다.

0.01 mA 분해능과 mA·% 동시 표시로 신호가 4–20 mA 구간의 어디쯤인지 화면에서 바로 알 수 있고, 연장 케이블로 분리되는 클램프는 좁은 단자대 안쪽까지 들어갑니다. AA 2개로 전형 40시간 동작하는 이 장비는 (주)테솔이 국내에 공식 공급합니다.

0.2 %

0–20.99 mA 구간 클램프 정확도

0.01 mA

화면 표시 분해능

4.5 mm

클램프에 넣는 도체 최대 지름

3년

전자부 보증 기간

특징

771로 루프를 열지 않고
읽는 mA 신호

핵심 특징	현장에서 달라지는 점
루프 비차단 측정	신호선을 감싸기만 하면 되므로 배선을 풀거나 루프를 열지 않고 4–20 mA를 읽어, 가동 중인 설비에서도 점검할 수 있습니다.
구간별 정확도	0–20.99 mA는 ±(0.2 % + 2 counts), 21.0–100.0 mA는 ±(1 % + 5 counts)이므로 정상 범위와 과전류 구간을 같은 기기로 판정합니다.
mA와 퍼센트 이중 표시	4–20 mA 구간의 위치가 퍼센트로 함께 표시되므로 환산 계산 없이 트랜스미터 출력의 편차를 알 수 있습니다.
99.9 mA 범위	10–50 mA 신호를 사용하는 구형 루프도 같은 클램프로 측정하므로, 세대가 다른 설비가 섞인 공장에서도 계측기를 늘리지 않아도 됩니다.
분리형 클램프와 연장 케이블	본체는 손에 든 채 클램프만 단자대 안쪽에 넣으면 되므로 좁은 제어반에서도 신호선에 닿을 수 있습니다.
홀드와 LED 조명	값을 고정해 두고 제어반 밖에서 읽을 수 있고, 어두운 제어반 내부는 조명으로 밝혀 배선을 잘못 짚는 일이 줄어듭니다.

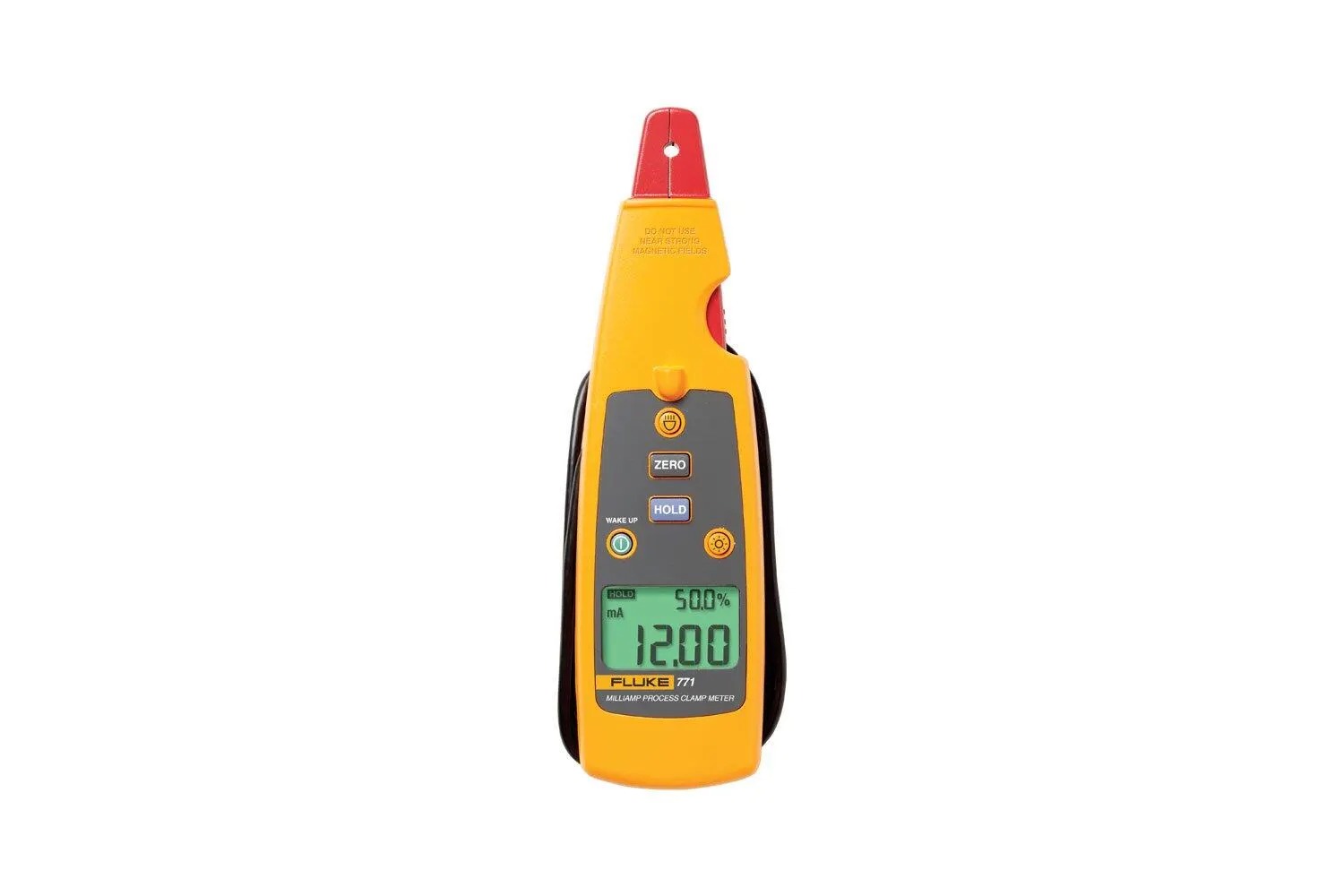

클램프 방식 루프 교정기 본체 전면 모습

사용 조건

771 클램프 측정의
사용 조건

도체 한 가닥을 감싸는 방식

클램프에는 지름 4.5 mm까지의 도체가 들어가며, 신호선을 한 가닥씩 분리해 감싸야 정확한 값이 나옵니다. 1–3 V/m의 전자기장이 있는 환경에서는 클램프 전류 사양에 1 mA가 더해집니다. 상용 전원선용 클램프미터가 아니므로 저전압 계장 회로에만 사용하세요.

교정

771 측정값의 신뢰와
정기 교정

루프가 정상인지는 771이 읽은 값으로 판정하므로, 계기 자체의 오차 관리가 점검 결과의 신뢰를 좌우합니다. 771의 정기 교정이 (주)테솔의 KOLAS 인정 범위에 드는지 문의해 주시면 확인해 안내해 드립니다.

사양

771 mA 클램프미터
0.2 % 정확도 사양

항목	사양
클램프 mA (0–20.99 mA)	±(0.2 % + 2 counts)
클램프 mA (21.0–100.0 mA)	±(1 % + 5 counts)
분해능	0.01 mA
추가 범위	99.9 mA 범위 (10–50 mA 구형 루프)
화면	이중 표시 백라이트 (mA, 4–20 mA 구간 %), 홀드, LED 조명
mA 출력 · 시뮬레이션 · 루프 전원	미지원 (측정 전용)
측정 가능 도체	지름 4.5 mm까지
EMC 영향	1 ~ 3 V/m 전자기장에서 클램프 전류 사양에 1 mA 추가
안전 등급	IEC 61010-1 CAT II 300 V
사용 온도	-10 ~ 50 °C
보관 온도	-25 ~ 60 °C
사용 습도	30 °C 미만에서 90 % 미만, 30 ~ 55 °C에서 75 % 미만
사용 고도	0 ~ 2000 m
보호 등급	IP40
진동	랜덤, 2 g, 5 ~ 500 Hz
충격	1 m 낙하 (집게 제외)
EMI/RFI	EN 61326-1 충족
온도 계수	18 °C 미만 또는 28 °C 초과에서 °C당 0.01 %
크기 / 무게	59 × 38 × 212 mm / 260 g
전원	AA 1.5 V 알카라인(IEC LR6) 2개, 전형 40시간
보증	전자부 3년, 케이블 · 클램프 1년

활용 분야

4–20 mA 신호를
점검하는 현장

PLC · DCS 점검 — 아날로그 입출력 신호를 루프를 끊지 않고 읽어 입력 카드 이상과 배선 문제를 구분합니다.
트랜스미터 출력 확인 — 압력·온도 트랜스미터가 내보내는 mA 값을 제어반에서 바로 판정합니다.
구형 루프 점검 — 99.9 mA 범위로 10–50 mA 신호를 사용하는 오래된 설비의 값을 읽습니다.
계장 정기 점검 — 정기 점검 때 측정한 mA 값을 이전 기록과 비교해 드리프트를 추적합니다.

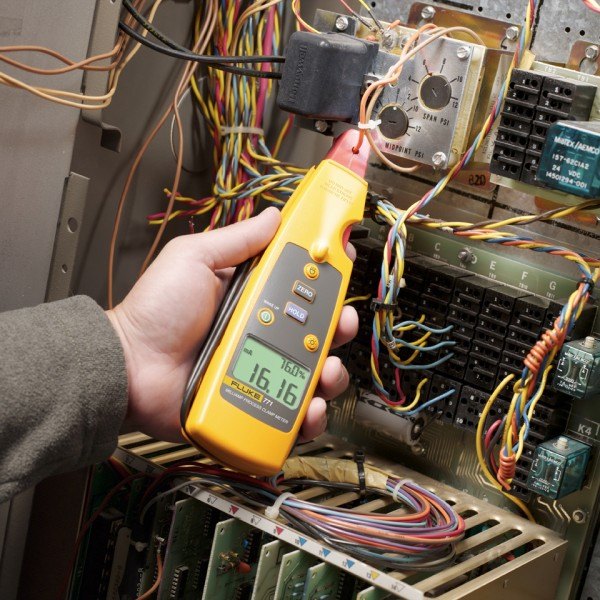

제어반 배선에 클램프 교정기를 대고 측정하는 모습

선택 가이드

필요한 기능에 따른
77x 시리즈 선택

모델	클램프 mA 정확도 (0–20.99 mA)	직렬 측정	mA 출력 · 시뮬레이션	루프 전원	전압
771	±(0.2 % + 2 counts)	미지원	미지원 (측정 전용)	미지원	미지원
772	±(0.2 % + 5 counts)	0–24.00 mA	0–24.00 mA	24 V	미지원
773	±(0.2 % + 5 counts)	0–24.00 mA	0–24.00 mA, mA 스케일 출력	24 V	출력 0–10.00 V DC, 측정 0–30.00 V DC

값을 읽기만 한다면 771로 충분합니다. mA 출력이나 24 V 루프 전원이 필요하면 772를, 전압 입출력까지 다룬다면 773을 선택하세요.

구성·옵션

771 기본 구성과
품번

기본 구성 — 분리형 클램프와 연장 케이블이 달린 본체로 구성됩니다.
품번 — 1699.

771과 함께 검토할
mA·전류 측정 장비

771은 루프를 끊지 않고 측정할 수 있습니까?
네. 클램프로 신호선을 감싸 4–20 mA를 읽으므로 루프를 열 필요가 없고, 그만큼 가동 중인 설비의 점검 시간이 짧아집니다.
771로 mA 신호를 출력하는 시험도 할 수 있습니까?
아닙니다. 771은 측정 전용이며, 출력과 시뮬레이션이 필요하면 772 또는 773을 선택하세요.
771 클램프를 굵은 전선에도 걸 수 있습니까?
아닙니다. 지름 4.5 mm까지의 가는 계장 신호선 전용이므로, 상용 전원선에는 일반 클램프미터를 사용하세요.
771은 배터리로 몇 시간 동작합니까?
AA 2개로 전형 40시간 동작합니다. 사양의 동작 시간은 알카라인 전지를 기준으로 합니다.
