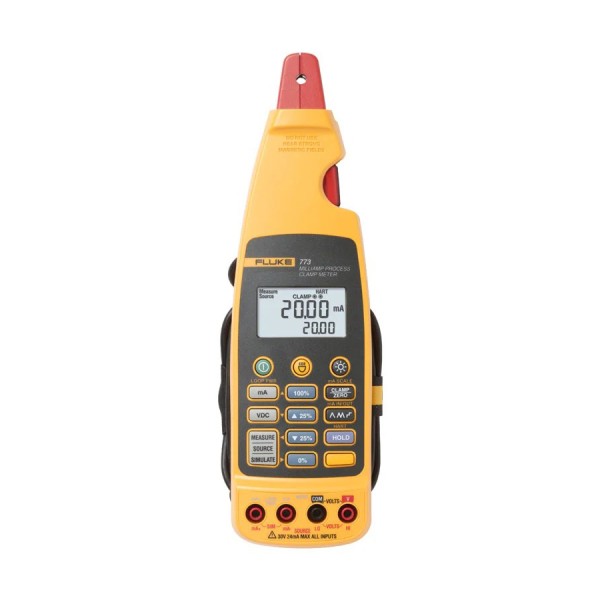

Fluke 773 루프 교정기(클램프 방식)

Fluke 773 루프 교정기(클램프 방식)

MODEL
Fluke 773
브랜드
FLUKE
제품 자료
제품문의 구매하기

전압 입출력 기기까지
시험하는 프로세스 클램프미터

Fluke 773 mA 프로세스 클램프미터

견적 받기

Fluke 국내 공식 대리점

Fluke 773은 클램프로 4–20 mA 루프를 끊지 않고 측정하는 mA 프로세스 클램프미터(프로세스 캘리브레이터)입니다. 0–24 mA 출력·시뮬레이션과 24 V 루프 전원에 더해 0–10.00 V DC 출력, 0–30.00 V DC 측정, mA 스케일 출력까지 갖춰, 전압 입출력 기기가 섞인 계장 설비도 한 대로 점검합니다.

전압 출력은 최대 2 mA까지 구동하면서 ±(0.2 % + 2 counts)의 정확도를 유지하므로 1–5 V와 0–10 V 입력 기기를 모의 신호로 시험할 수 있습니다. 클램프로 읽은 mA를 기록계로 재전송하는 이 장비는 (주)테솔이 국내에 공식 공급합니다.

0–10 V

전압 출력 범위 (DC)

0–30 V

전압 측정 범위 (DC)

2 mA

전압 출력 최대 구동 전류

24 V

2선식 트랜스미터 루프 전원

특징

773으로 다루는
전류·전압 신호

핵심 특징현장에서 달라지는 점
0–10.00 V DC 전압 출력최대 2 mA를 구동하므로 인버터 속도 지령이나 기록계처럼 전압 입력을 받는 기기에 모의 신호를 직접 넣을 수 있습니다.
0–30.00 V DC 전압 측정±(0.2 % + 2 counts)로 읽으므로 센서 전원과 신호 전압을 같은 장비로 확인합니다.
mA 스케일 출력클램프로 읽은 mA를 다시 내보내 기록계에 연결하므로 가동 중인 루프의 추세를 끊김 없이 남길 수 있습니다.

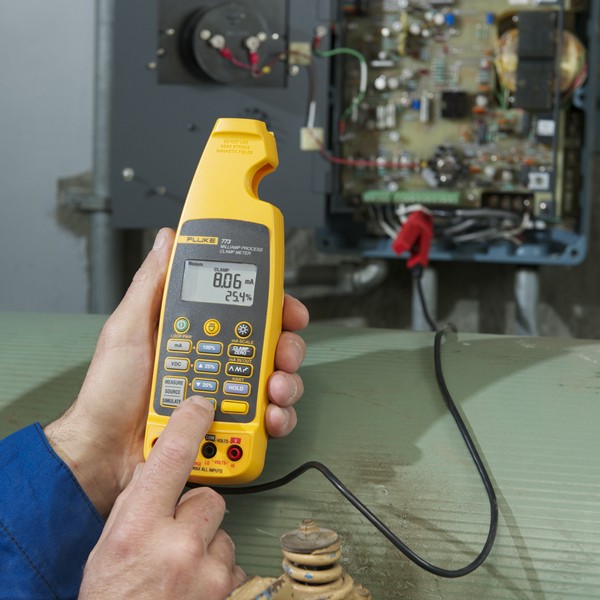

루프 비차단 클램프 측정신호선을 감싸 4–20 mA를 읽으므로 설비를 세우지 않고 값을 확인합니다.
mA 출력과 시뮬레이션0–24.00 mA를 내보내거나 외부 루프에 흘려, 제어 계통과 지시계의 반응을 시험합니다.
24 V 루프 전원과 램프·스텝2선식 트랜스미터를 구동하며 선형 램프나 25 % 스텝으로 출력값을 자동으로 바꿉니다.

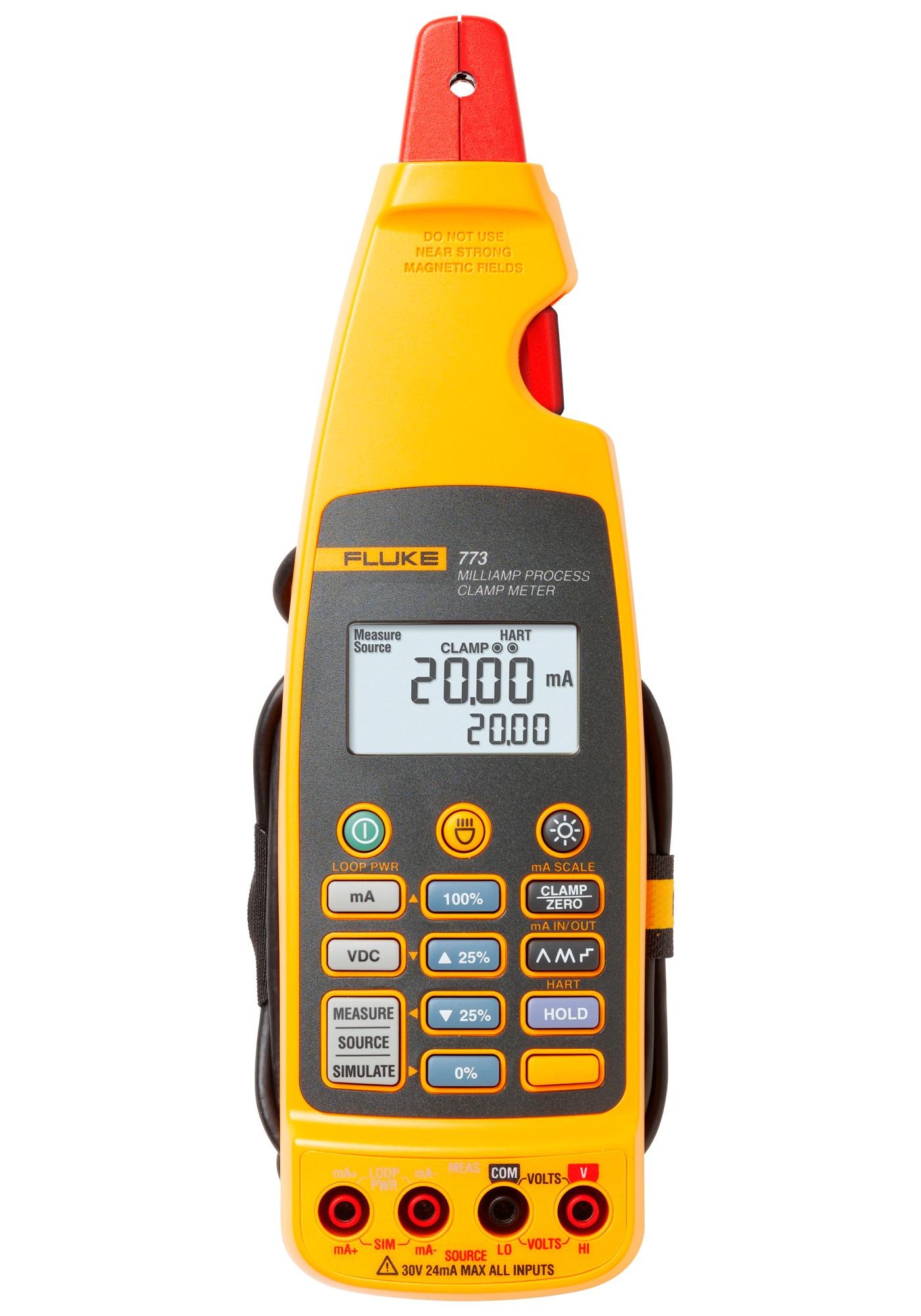

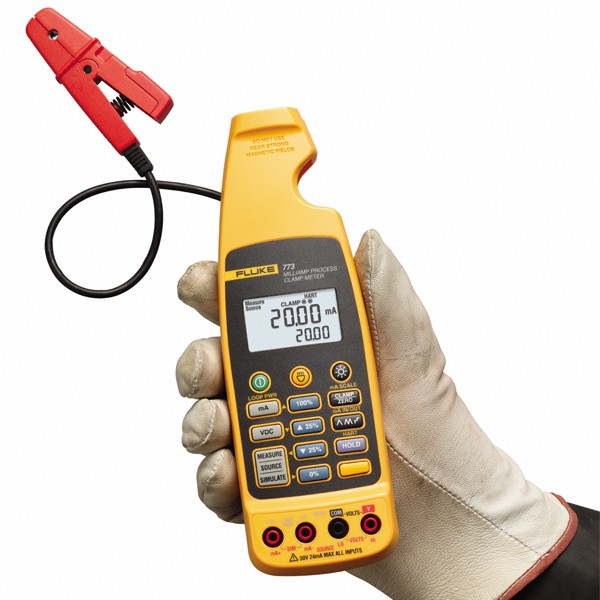

Fluke 773 - 클램프 헤드와 표시창, 버튼, 입력 단자가 보이는 전면
클램프 헤드와 표시창, 버튼, 입력 단자가 보이는 전면

mA 스케일 출력

773 클램프 측정값을
기록계로 재전송

측정한 mA의 기록계 재전송

mA 스케일은 클램프로 읽은 신호를 다시 출력으로 내보내는 기능입니다. 출력 단자를 차트 기록계에 연결해 두면 루프를 열지 않고도 장시간 추세가 기록됩니다. 1–5 V와 0–10 V 입출력 기기는 전압 출력과 측정 기능으로 점검하세요.

교정 관리

773 전압·전류 출력의
정기 교정

773은 전류와 전압 출력으로 다른 기기를 판정하므로, 출력 정확도가 유지되어야 점검 결과를 믿을 수 있습니다. 전압·전류 출력의 교정이 필요하면 (주)테솔의 KOLAS 인정 범위에 맞춰 교정 방법을 확인해 안내해 드립니다.

사양

전압 입출력을 더한
773 상세 사양

항목사양
클램프 mA (0–20.99 mA)±(0.2 % + 5 counts)
클램프 mA (21.0–100.0 mA)±(1 % + 5 counts)
직렬 mA 측정 (테스트 잭)0–24.00 mA, ±(0.2 % + 2 counts)
mA 출력0–24.00 mA, ±(0.2 % + 2 counts), 1000 Ω 부하에 최대 24 mA
mA 시뮬레이션0–24.00 mA, ±(0.2 % + 2 counts), 최대 50 V DC
전압 출력0–10.00 V DC, ±(0.2 % + 2 counts), 최대 구동 전류 2 mA
전압 측정0–30.00 V DC, ±(0.2 % + 2 counts)
루프 전원24 V
출력 방식선형 램프 또는 25 % 스텝, mA 스케일 출력
측정 가능 도체지름 4.5 mm까지
EMC 영향1 ~ 3 V/m 전자기장에서 클램프 전류 사양에 1 mA 추가
사용 온도-10 ~ 50 °C
보관 온도-25 ~ 60 °C
사용 습도30 °C 미만에서 90 % 미만, 30 ~ 55 °C에서 75 % 미만
사용 고도0 ~ 2000 m
보호 등급IP40
진동랜덤, 2 g, 5 ~ 500 Hz
충격1 m 낙하 (집게 제외)
EMI/RFIEN 61326-1 충족
온도 계수18 °C 미만 또는 28 °C 초과에서 °C당 0.01 %
크기 / 무게44 × 70 × 246 mm / 410 g
전원AA 1.5 V 알카라인(IEC LR6) 4개, mA 출력 500 Ω 부하 기준 12시간
포함 구성품TL75 · TL940 리드, AC72 집게, 자석 스트랩

활용 분야

773이 필요한
전압 신호가 섞인 계장 현장

  • 기록계 연결 — 클램프로 읽은 mA를 기록계에 재전송해 설비 추세를 남깁니다.
  • 1–5 V · 0–10 V 기기 점검 — 전압 입출력 계기의 응답을 전압 출력과 측정으로 확인합니다.
  • 밸브·트랜스미터 점검 — 밸브와 트랜스미터에 출력·시뮬레이션 신호를 넣어 공정 설비의 반응을 시험합니다.
  • PLC 신호 점검 — PLC의 아날로그 신호를 루프를 끊지 않고 읽어 입력 이상을 구분합니다.

선택 가이드

전압 입출력 필요에 따른
77x 시리즈 선택

이럴 때 (현장 조건)권장 모델선택 이유
전압 입출력과 mA 스케일 출력이 필요할 때Fluke 773전압 출력 0–10.00 V DC, 전압 측정 0–30.00 V DC, mA 스케일 출력을 모두 갖춰 전압 기기와 기록계 연결까지 한 대로 처리합니다.
전압은 필요 없고 mA 출력과 24 V 루프 전원만 필요할 때Fluke 772773에서 전압 출력·측정과 mA 스케일 출력을 뺀 구성이라, 전류 신호만 다루는 현장에 충분합니다.
mA 값을 읽기만 할 때Fluke 771측정 전용이며 클램프 정확도가 ±(0.2 % + 2 counts)라 루프 전류 확인만 할 때 알맞습니다.

구성·옵션

773 기본 구성과
주문 품번

  • 기본 구성 — TL75·TL940 리드, AC72 집게, 자석 스트랩이 포함됩니다.
  • 품번 — 1701.
