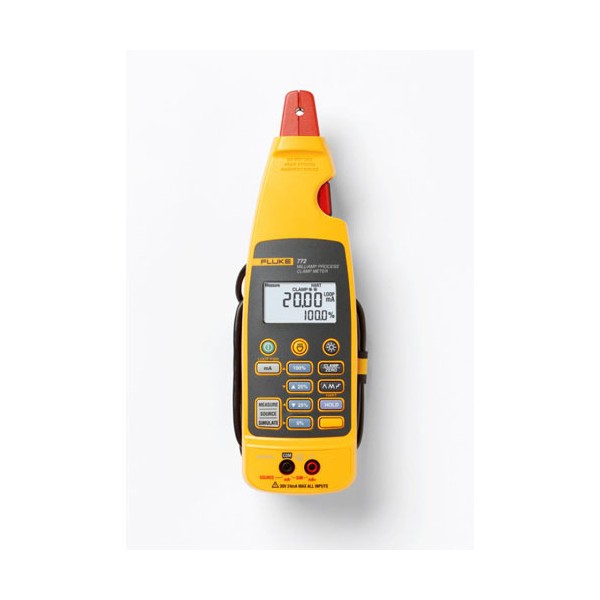

Fluke 772 mA 프로세스 클램프 루프 미터

견적 받기

Fluke 국내 공식 대리점

Fluke 772는 클램프로 4–20 mA 루프를 끊지 않고 측정하고, 0–24 mA 출력·시뮬레이션과 24 V 루프 전원 공급까지 갖춘 mA 프로세스 클램프 루프 미터(루프 캘리브레이터)입니다. 측정과 신호 출력을 한 대에서 처리하므로 2선식 트랜스미터와 I/P 변환기 점검에 알맞습니다.

출력은 1000 Ω 부하까지 24 mA를 구동하고 정확도는 ±(0.2 % + 2 counts)여서, 밸브 포지셔너의 전 구간 응답을 같은 신호로 반복 시험할 수 있습니다. 선형 램프와 25 % 스텝 출력을 지원하며, 500 Ω 출력 기준 12시간 동작하는 이 장비는 (주)테솔이 국내에 공식 공급합니다.

24 mA

1000 Ω 부하까지 출력

24 V

2선식 트랜스미터 루프 전원

50 V DC

시뮬레이션 최대 전압

4.5 mm

클램프에 넣는 도체 최대 지름

특징

772 한 대로 하는
측정·출력 시험

핵심 특징현장에서 달라지는 점
루프 비차단 클램프 측정신호선을 감싸 4–20 mA를 읽으므로 가동 중인 루프를 열지 않고도 신호 상태를 알 수 있습니다.
직렬 mA 측정테스트 잭에 리드를 연결하면 0–24.00 mA를 ±(0.2 % + 2 counts)로 읽으므로 클램프보다 정밀한 값이 필요한 비교 점검에 적합합니다.
mA 출력0–24.00 mA를 내보내 PLC 입력 카드와 지시계가 어떻게 반응하는지 입력 쪽에서부터 시험합니다.
mA 시뮬레이션외부 루프 전원에 0–24.00 mA를 흘려 트랜스미터 대신 신호를 만들어 주므로 제어 계통을 따로 시험할 수 있습니다.
24 V 루프 전원2선식 트랜스미터에 전원을 공급하며 측정하므로 별도 전원 장치를 현장에 가져가지 않아도 됩니다.
선형 램프와 25 % 스텝출력값이 자동으로 바뀌므로 밸브 스트로크와 경보 설정점을 한 사람이 확인할 수 있습니다.

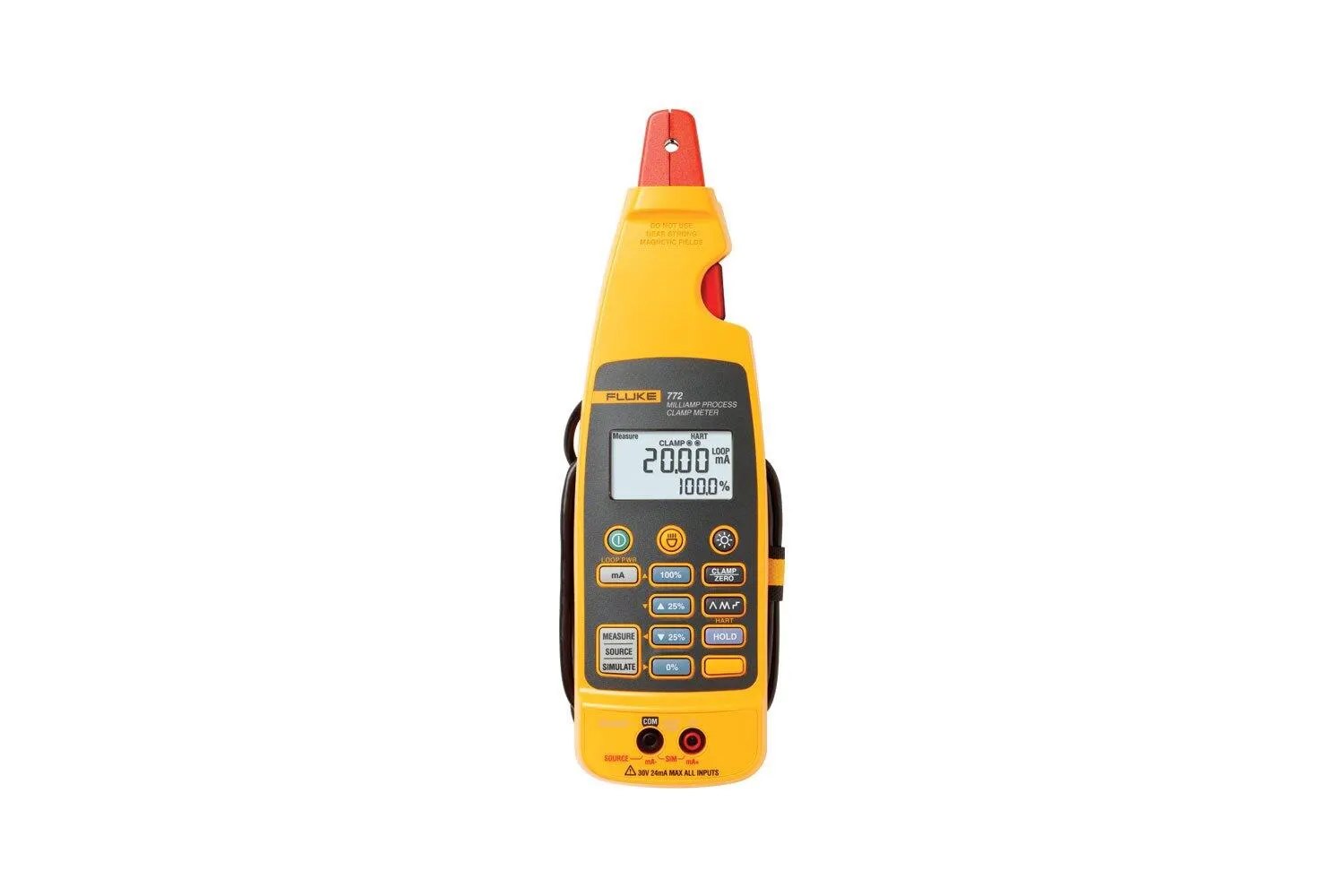

Fluke 772 - 클램프 방식 루프 교정기 본체 전면 모습
클램프 방식 루프 교정기 본체 전면 모습

밸브·I/P 시험

772 램프 출력으로 확인하는
밸브 응답

밸브와 I/P 변환기 응답 확인

선형 램프로 mA를 서서히 올리거나 25 % 스텝으로 단계별로 바꾸면, 밸브 포지셔너와 I/P 변환기의 반응을 현장에서 곧바로 알 수 있습니다. 24 V 루프 전원은 2선식 트랜스미터에 따로 전원을 넣어 점검할 때 사용합니다. TL75·TL940 리드와 AC72 집게, 자석 스트랩이 기본으로 들어 있어 별도 구매 없이 바로 작업을 시작할 수 있습니다.

교정 관리

772 출력 정확도와
정기 교정

772의 출력과 시뮬레이션 값은 다른 계기의 합격 여부를 판정하는 기준이 되므로, 기준값의 오차를 정기 교정으로 관리해야 판정이 유효합니다. 교정 방법과 일정은 (주)테솔이 KOLAS 인정 범위 안에서 안내해 드립니다.

사양

772 출력·루프 전원
상세 사양

항목사양
클램프 mA (0–20.99 mA)±(0.2 % + 5 counts)
클램프 mA (21.0–100.0 mA)±(1 % + 5 counts)
직렬 mA 측정 (테스트 잭)0–24.00 mA, ±(0.2 % + 2 counts)
mA 출력0–24.00 mA, ±(0.2 % + 2 counts), 1000 Ω 부하에 최대 24 mA
mA 시뮬레이션0–24.00 mA, ±(0.2 % + 2 counts), 최대 50 V DC
루프 전원24 V
출력 방식선형 램프 또는 25 % 스텝
전압 출력 · 전압 측정미지원
측정 가능 도체지름 4.5 mm까지
EMC 영향1 ~ 3 V/m 전자기장에서 클램프 전류 사양에 1 mA 추가
사용 온도-10 ~ 50 °C
보관 온도-25 ~ 60 °C
사용 습도30 °C 미만에서 90 % 미만, 30 ~ 55 °C에서 75 % 미만
사용 고도0 ~ 2000 m
보호 등급IP40
진동랜덤, 2 g, 5 ~ 500 Hz
충격1 m 낙하 (집게 제외)
EMI/RFIEN 61326-1 충족
온도 계수18 °C 미만 또는 28 °C 초과에서 °C당 0.01 %
크기 / 무게44 × 70 × 246 mm / 410 g
전원AA 1.5 V 알카라인(IEC LR6) 4개, mA 출력 500 Ω 부하 기준 12시간
보증전자부 3년, 케이블 · 클램프 1년
포함 구성품TL75 · TL940 리드, AC72 집게, 자석 스트랩

활용 분야

772로 신호를 주고받는
계장 현장

  • 2선식 트랜스미터 점검 — 24 V 루프 전원을 공급하면서 출력 전류를 읽어 센서 교체 전후의 응답을 비교합니다.
  • 밸브·I/P 점검 — 램프나 스텝 출력으로 밸브 포지셔너와 I/P 변환기의 작동 구간을 확인합니다.
  • PLC 입출력 시험 — 입력 카드에 모의 신호를 넣어 스케일링과 경보 설정을 검증합니다.
  • 제어반 계기 점검 — 지시계와 기록계의 mA 신호를 클램프로 읽어 계기 오차를 확인합니다.

선택 가이드

출력·루프 전원 필요에 따른
77x 시리즈 선택

이럴 때 (현장 조건)권장 모델선택 이유
값을 읽기만 할 때Fluke 771측정 전용이며 클램프 정확도가 ±(0.2 % + 2 counts)여서 값 확인만 하는 점검에 충분합니다.
mA 출력과 24 V 루프 전원이 필요할 때Fluke 772직렬 측정, 0–24.00 mA 출력·시뮬레이션, 24 V 루프 전원을 모두 갖춰 트랜스미터와 밸브 점검을 한 대로 처리합니다.
0–10 V 전압 입출력과 mA 스케일 출력이 필요할 때Fluke 773772 기능에 전압 출력 0–10.00 V DC와 전압 측정 0–30.00 V DC가 더해져 전압 신호 기기까지 점검합니다.

구성·옵션

772 기본 구성과
품번

  • 기본 구성 — TL75·TL940 리드, AC72 집게, 자석 스트랩이 들어 있습니다.
  • 품번 — 1700.

관련 제품

772와 함께 검토할
계장 점검 장비
