Wavetek 전류클램프 + 전기테스터 콤보키트

Wavetek 전류클램프 + 전기테스터 콤보키트

MODEL
DM73B + AD40A (정상 제품)
브랜드
제품문의 구매하기

펜형 멀티미터에 미니 클램프를
더한 전기 점검 키트

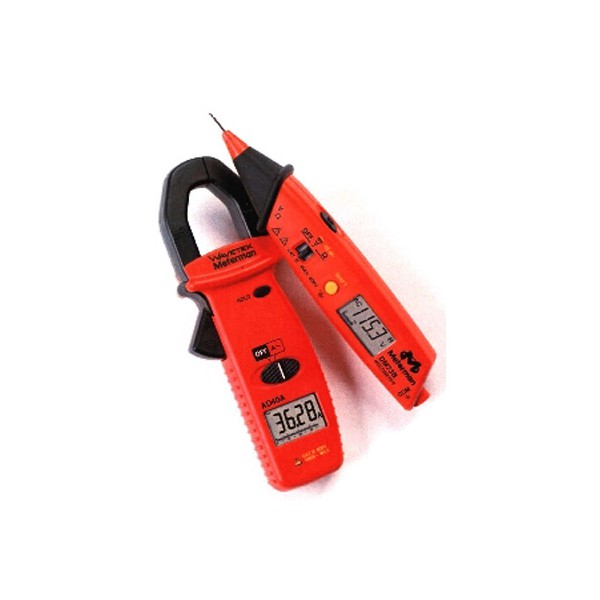

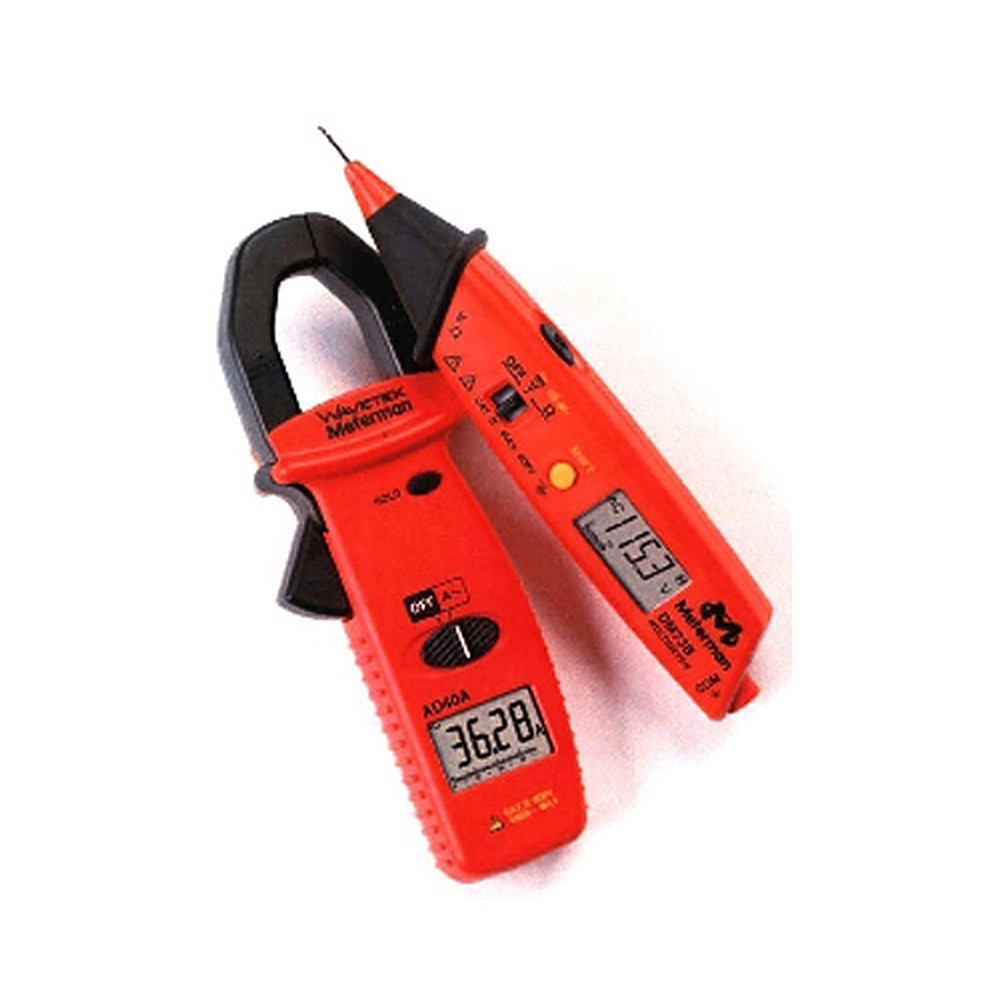

Wavetek Meterman DM73B + AD40A 콤보 키트

견적 받기

Wavetek Meterman DM73B + AD40A는 3400카운트 펜형 멀티미터(Pen Multimeter) DM73B와 40 A·400 A 교류 미니 전류 클램프(Mini Clamp Ammeter) AD40A로 구성한 입문용 전기 점검 키트입니다. 한 손으로 전압·저항·통전을 측정하고, 클램프로 교류 전류까지 확인합니다.

DM73B는 DC 600 V까지 ±(0.5 % + 2 digits)로 측정하고 AD40A는 40 A 범위에서 10 mA 단위로 읽으므로, 보수 현장의 기본 점검을 한 세트로 처리합니다. 이 키트는 (주)테솔이 국내에 공식 공급합니다.

3400

DM73B 표시 카운트

34 MΩ

DM73B 저항 측정 상한

600 V

DM73B 직류 · 교류 전압 범위

400 A

AD40A 교류 전류 최대 범위

특징

전압·통전·전류를
한 세트로

핵심 특징현장에서 달라지는 점
펜형 본체한 손으로 쥐고 프로브 끝으로 측정하므로 좁은 단자와 콘센트에서도 다른 손을 회로에서 떨어뜨려 둘 수 있습니다.
직류·교류 600 V 범위저압 회로의 전압을 한 대로 점검합니다.
340 Ω ~ 34 MΩ 저항배선 저항부터 높은 저항 값까지 구간을 나눠 읽습니다.
통전 부저회로가 이어지면 부저가 울리므로 화면을 보지 않고 배선 연결을 확인합니다.
40 A · 400 A 교류 클램프전선을 감싸 교류 전류를 측정하므로 회로를 끊지 않고 부하를 확인합니다.
10 mA 분해능, 자동 범위·홀드40 A 범위에서 작은 전류 차이까지 읽고, 값을 고정해 좁은 곳에서 측정한 뒤에도 확인합니다.

구성 운용

펜형 멀티미터와 클램프의
역할 분담

전압과 저항, 통전은 DM73B로, 교류 전류는 AD40A로 나눠 측정합니다. 전류가 40 A 이하이면 10 mA 단위로 읽는 40 A 범위를 사용하고, 그보다 큰 전류는 400 A 범위를 선택하세요.

전선을 감싸 읽는 AD40A

AD40A는 전선 한 가닥을 감싸 교류 전류를 읽는 미니 클램프입니다. 범위가 자동으로 전환되고 값을 고정하는 기능이 있어 좁은 분기 회로에서도 값을 읽습니다.

안전 등급

구성품별
안전 등급 대조

구성품안전 등급
DM73B 펜형 멀티미터CAT II 600 V · CAT III 300 V
AD40A 미니 전류 클램프CAT III 600 V

키트로 측정할 때는 두 구성품 중 낮은 쪽 등급을 기준으로 측정 회로의 카테고리를 판단하세요. DM73B는 CAT III 300 V 이하의 회로에서 사용합니다.

사양

펜형 멀티미터와
미니 클램프 사양

항목사양
DM73B 화면3¾자리 LCD · 3400카운트 · 34 세그먼트 막대 그래프
DM73B DC 전압340 mV ~ 600 V · ±(0.5 % 읽음값 + 2 digits)
DM73B AC 전압3.4 ~ 600 V · ±(1.5 % 읽음값 + 8 digits) (50 ~ 500 Hz)
DM73B 저항340 Ω ~ 34 MΩ · ±(1.0 % 읽음값 + 4 digits) (340 kΩ까지)
DM73B 기능다이오드 · 통전 부저 · 데이터 홀드 · 10분 자동 꺼짐
DM73B 안전 등급CAT II 600 V · CAT III 300 V · UL 3111-1 등재
DM73B 전원LR44 2개 · 약 100시간
AD40A 교류 전류40 A · 400 A 범위
AD40A 분해능40 A 범위에서 10 mA
AD40A 화면4000카운트 · 막대 그래프
AD40A 기능자동 범위 · 데이터 홀드 · 자동 꺼짐
AD40A 안전 등급CAT III 600 V

활용 분야

기본 전기 점검이
필요한 현장

  • 분전반 점검 — CAT III 300 V 이하 회로의 전압과 통전을 확인합니다.
  • 콘센트 점검 — 콘센트 전압과 통전 상태를 확인합니다.
  • 전선 전류 확인 — 전선을 감싸 교류 전류를 측정합니다.
  • 현장 보수 — 전압·저항·통전을 한 세트로 점검합니다.

선택 가이드

점검 범위별
권장 구성

이럴 때 (현장 조건·용량)권장 모델선택 이유
전압, 통전, 전류를 한 세트로 시작할 때DM73B + AD40A 키트펜형 멀티미터와 미니 클램프가 함께 구성됩니다.
전압 · 통전 · 전류를 하나의 테스터로 끝낼 때Fluke T5-1000한 대로 세 항목을 점검하는 전기 테스터입니다.
교류 클램프미터 중심으로 점검할 때Fluke 323True-RMS 교류 클램프미터입니다.

구성·옵션

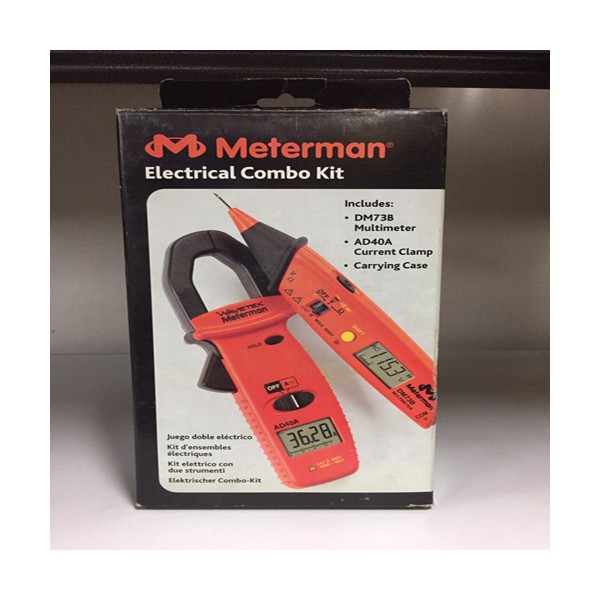

키트 구성품

구분내용
측정기DM73B 펜형 멀티미터 · AD40A 미니 전류 클램프
액세서리악어 클립 · 접지 테스트 리드 · 프로브 팁 3개
전원배터리 장착

교정 관리

키트 점검 장비의
교정 이력

전압과 전류 값을 점검 기준과 대조하는 장비이므로 교정 주기를 정해 이력을 관리하세요. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.
