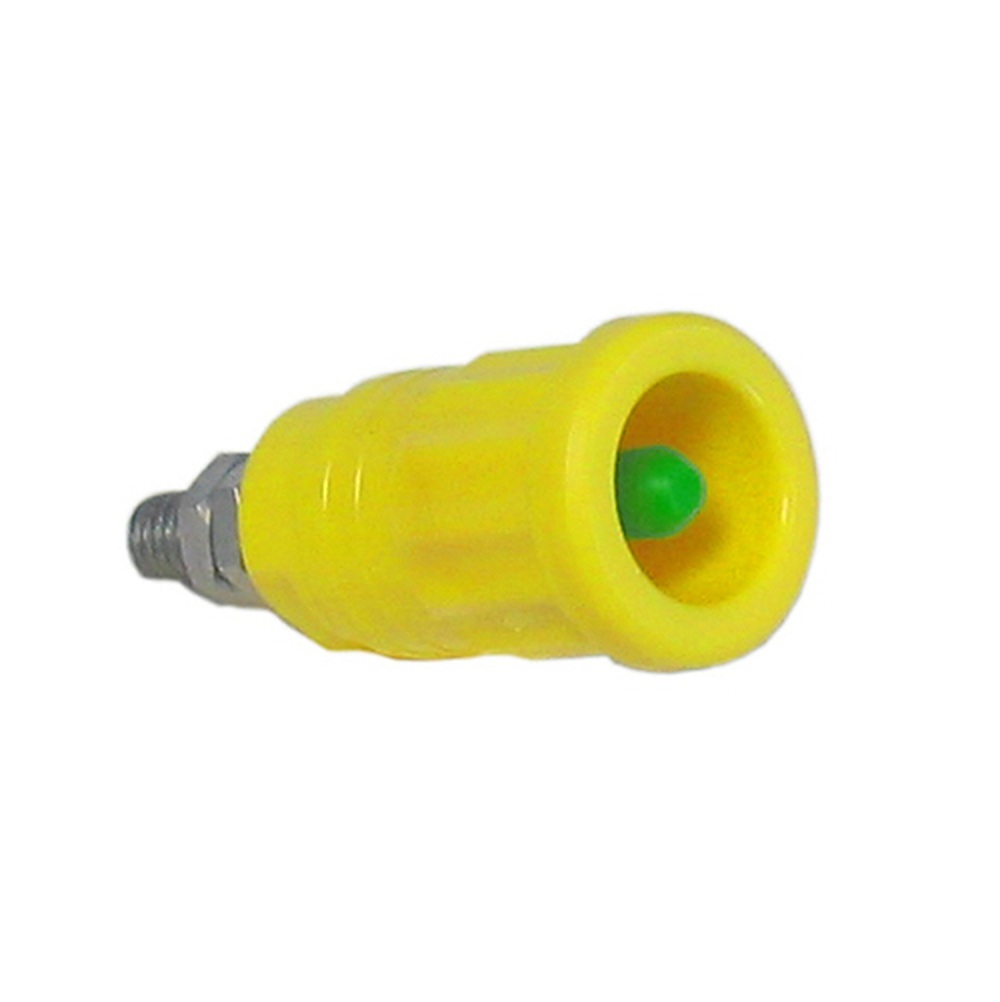

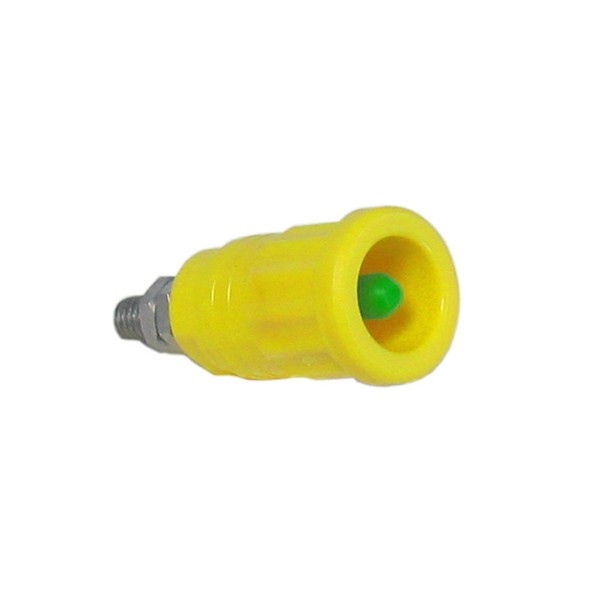

Electro-PJP 3288 절연 마운팅 리셉터클 Ø4MM 플러그 / M4 나사산 육각 너트 단자가있는 머리큰못, 압착 고정

MODEL: 3288
브랜드: ELECTRO-PJP
제품 자료: 종합 카탈로그

종합 카탈로그

제품문의 구매하기

장비 패널에 달아 플러그를 받는
절연 마운팅 리셉터클

ELECTRO-PJP 288 · 268 · 3284 · 3288 · 3268 절연 마운팅 리셉터클

견적 받기

Electro-PJP 국내 정식 공급 파트너

ELECTRO-PJP 288·268·3284·3288·3268은 장비 패널에 고정해 Ø2mm 또는 Ø4mm 플러그를 받는 절연 마운팅 리셉터클(패널 장착형 절연 바나나 소켓) 5종입니다. 10~36 A 정격 가운데 패널 구조와 회로 정격에 맞는 모델을 고를 수 있습니다.

Ø2mm용 288·268은 10 A, Ø4mm용 3284·3288·3268은 36 A 정격이고, 288·268·3284는 600 V CAT II, 3288·3268은 1000 V CAT III 등급입니다. 접점은 니켈 코팅 황동 계열, 절연부는 PA6.6 또는 PP 소재로 패널 안쪽 배선을 외부 접촉에서 분리하며, (주)테솔이 국내에 공식 공급합니다.

10 ~ 36 A

모델별 정격 전류 범위

1000 V

CAT III 모델의 정격 전압

5종

Ø2mm용 2종과 Ø4mm용 3종

10개

1포장 수량

특징

패널에 맞춰 고르는
고정 방식과 단자

핵심 특징	현장에서 달라지는 점
Ø2mm용과 Ø4mm용 구분	288·268은 Ø2mm 플러그, 3284·3288·3268은 Ø4mm 플러그를 받아 계측기 단자 규격에 그대로 대응합니다.
프레스 핏 고정(288·3288)	패널 구멍에 눌러 끼우는 구조라 나사 체결 작업 없이 다수의 단자를 빠르게 장착합니다.
표면 장착(3284)	패널 표면에 설치하고 케이블 러그를 체결하므로 패널 뒷면 작업 공간이 없는 곳에도 설치할 수 있습니다.
M3·M4·M6 나사산 단자	스터드와 육각 너트(또는 케이블 러그)로 배선을 체결하며, 전류 용량에 맞는 스터드 굵기를 고를 수 있습니다.
CAT 등급 구분	600 V CAT II와 1000 V CAT III 모델이 따로 있어 측정 범주에 맞는 모델을 고를 수 있습니다.

패널 설계

패널 조건에 맞춘
고정 방식과 M3·M4·M6 단자

프레스 핏 모델(288·3288)은 패널 구멍에 눌러 끼워 고정하고, 268은 Ø10mm 둥근 너트로 패널을 조여 고정합니다. 3284는 표면 장착형이어서 패널 가공 없이 얹어 체결합니다. 패널 두께와 뒷면 작업 공간이 모델 선택의 첫 기준입니다.

배선 단자는 288·268이 M3, 3288·3268이 M4, 3284가 M6 스터드입니다. 36 A급 모델은 스터드가 굵은 만큼 압착 단자(케이블 러그)의 구멍 크기와 케이블 단면적을 함께 대조하세요.

뒷면 배선 단자 체결

스터드에 압착 단자를 올리고 육각 너트로 체결하면 패널 앞면에 플러그를 꽂는 소켓이 구성됩니다. 체결 후에는 너트가 풀리지 않았는지 점검하고, 인접 단자와 접촉하지 않도록 압착 단자 방향을 정리하세요.

사양

고정 방식·단자·정격
모델 비교 사양

항목	288	268	3284	3288	3268
받는 플러그	Ø2mm	Ø2mm (Ø10mm 둥근 너트)	Ø4mm	Ø4mm	Ø4mm
단자 방식	M3 스터드 + 육각 너트	M3 스터드 + 육각 너트	M6 스터드 + 케이블 러그	M4 스터드 + 육각 너트	M4 스터드 + 육각 너트
고정 방식	프레스 핏	둥근 너트 체결	표면 장착	프레스 핏	나사산 체결(별도 고정 방식 없음)
정격 전압	600 V CAT II	600 V CAT II	600 V CAT II	1000 V CAT III	1000 V CAT III
정격 전류	10 A	10 A	36 A	36 A	36 A
접점 소재	니켈 코팅 강·황동	니켈 코팅 강·황동	니켈 코팅 황동	니켈 코팅 황동	니켈 코팅 황동
절연 소재	PA6.6	PA6.6	PP	PA6.6	PA6.6
주문 품번	288	268-C · 268-I	3284-MD	3288	3268-C · 3268-I

시리즈 공통 사양

항목	사양
제품 구분	절연 마운팅 리셉터클(패널 장착형 소켓)
포장 수량	10개
호환 플러그	PJP 표준 Ø2mm·Ø4mm 플러그와는 호환되지 않는 전용 규격

활용 분야

패널 단자와
계측 장비 제작

계측 장비 패널 — 장비 전면에 플러그 리드를 꽂는 입력 단자를 구성합니다.
접지 측정 장비 — 접지 저항 측정기류의 단자 패널을 Ø4mm 규격으로 통일합니다.
시험 지그 — 시험 설비의 접속 패널에 모델별 고정 방식을 맞춰 단자를 배치합니다.

선택 가이드

패널 조건으로 고르는
절연 리셉터클

이럴 때 (패널 조건·규격)	권장 모델	선택 이유
Ø2mm 단자를 눌러 끼워 빠르게 장착할 때	288	프레스 핏으로 눌러 끼우고 M3 스터드로 배선해 장착이 빠릅니다.
Ø2mm 단자를 둥근 너트로 단단히 조일 때	268	Ø10mm 둥근 너트로 패널에 조여 고정하므로 체결이 단단합니다.
Ø4mm 단자를 패널 표면에 설치할 때	3284	표면 장착형에 M6 스터드와 케이블 러그를 써서 뒷면 공간 없이도 설치할 수 있습니다.
Ø4mm 단자를 눌러 끼우고 CAT III가 필요할 때	3288	프레스 핏으로 빠르게 장착하면서 1000 V CAT III 등급을 갖춥니다.
Ø4mm 단자를 CAT III 등급으로 체결할 때	3268	M4 스터드 단자로 배선하는 1000 V CAT III 등급 모델입니다.

구성·옵션

모델별 주문 품번과
10개 포장

항목	주문 품번	포장 수량
288	288	10개
268	268-C · 268-I	10개
3284	3284-MD	10개
3288	3288	10개
3268	3268-C · 3268-I	10개

리셉터클과 함께 보는
소켓 · 리드

절연 마운팅 리셉터클에는 어떤 플러그를 꽂습니까?
모델의 규격에 맞는 Ø2mm 또는 Ø4mm 플러그를 꽂습니다. 다만 PJP 표준 Ø2mm·Ø4mm 플러그와는 호환되지 않는 전용 규격이므로, 짝 플러그 모델을 주문 전에 대조하세요.
288 · 268 · 3284 · 3288의 고정 방식은 어떻게 다릅니까?
288과 3288은 프레스 핏, 268은 둥근 너트 체결, 3284는 표면 장착입니다. 패널 두께와 뒷면 작업 공간을 기준으로 선택하세요.
CAT III 등급이 필요하면 어느 모델을 선택합니까?
3288과 3268이 1000 V CAT III 등급입니다. 288·268·3284는 600 V CAT II이므로 측정 범주가 높은 회로에는 쓰지 마세요.
주문 품번의 접미 기호는 무엇을 뜻합니까?
268과 3268은 -C와 -I 두 가지 품번으로 나뉘고, 3284는 -MD 품번입니다. 접미 기호별 차이는 문의해 주시면 (주)테솔이 안내해 드립니다.
