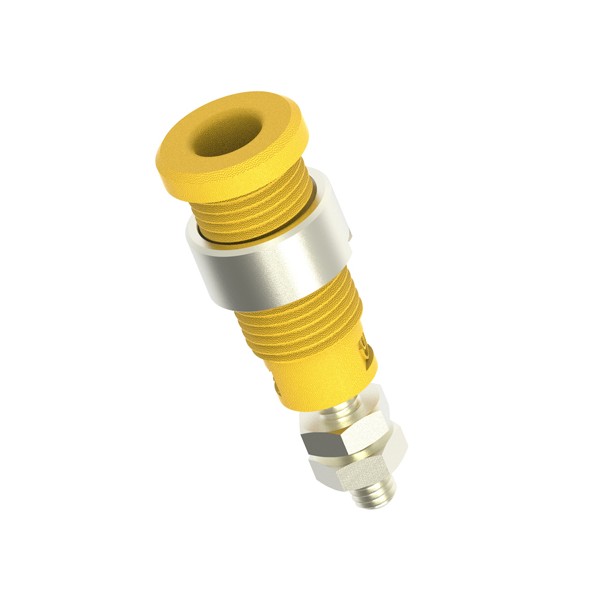

Electro-PJP 268은 Ø10mm 둥근 너트를 포함한 Ø2mm 플러그용 절연 접지 소켓(insulated earth socket)입니다. 단자는 M3 나사 연결이며 너트로 체결합니다. (주)테솔이 국내에 공식 공급합니다.
600 V CAT II, 10 A 정격이고 10개 단위로 포장됩니다. Electro-PJP 표준 Ø2mm 수 플러그와는 호환되지 않습니다.
패널 체결

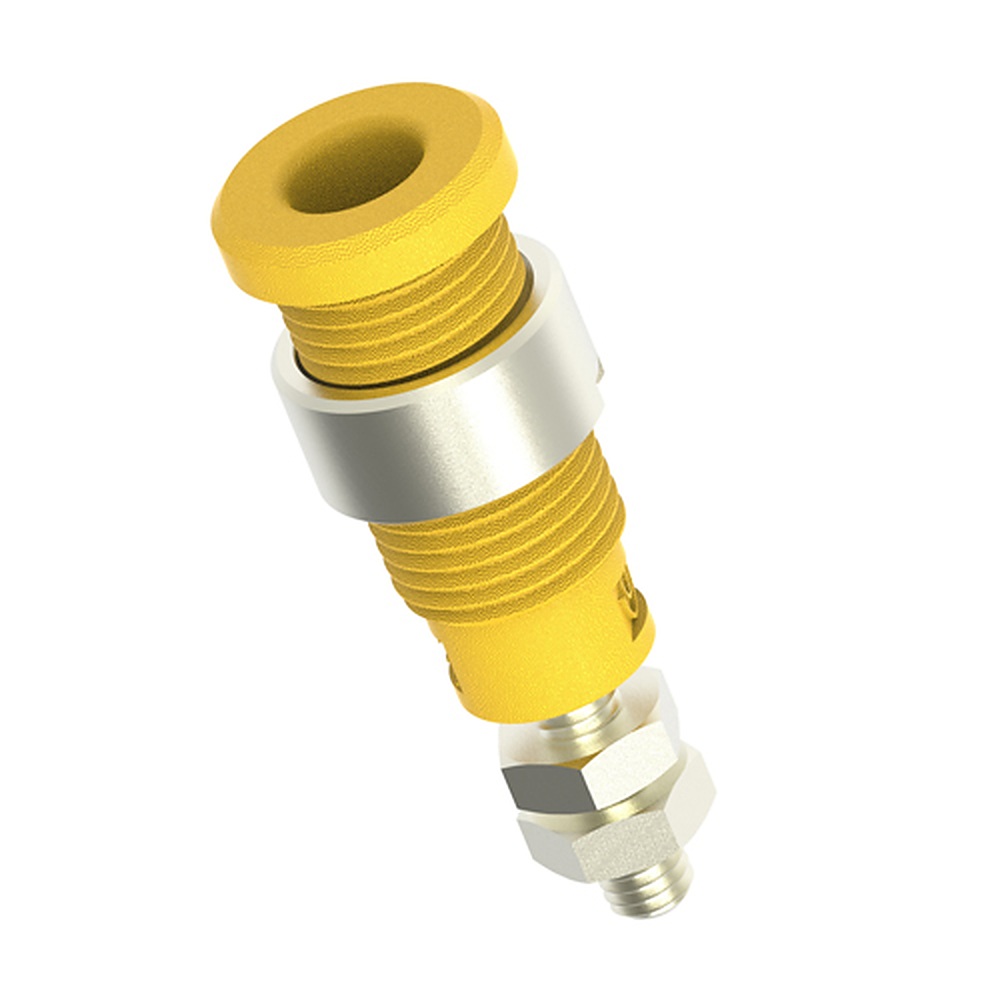

268-C와 268-I의 Ø10mm 너트 상태
268은 Ø10mm 둥근 너트로 패널에 고정하며 두 가지 버전으로 주문합니다. 268-C는 Ø10mm 너트를 조인 상태, 268-I는 조이지 않은 상태로 나옵니다. 같은 Ø2mm 계열의 288은 프레스 핏으로 고정합니다.
사양
268 정격과 소재 정보
| 항목 | 사양 |
|---|---|
| 품번 | 268 |
| 대응 플러그 | Ø2mm |
| 고정 | Ø10mm 둥근 너트 |
| 단자 | M3 나사(너트 포함) |
| 정격 | 600 V CAT II |
| 전류 | 10 A |
| 절연 부품 | PA6.6 |
| 금속 부품(접점) | 강, 니켈 도금 황동 |
| 주문 버전 | 268-C(Ø10mm 너트 체결) · 268-I(너트 미체결) |
| 포장 | 10개 |

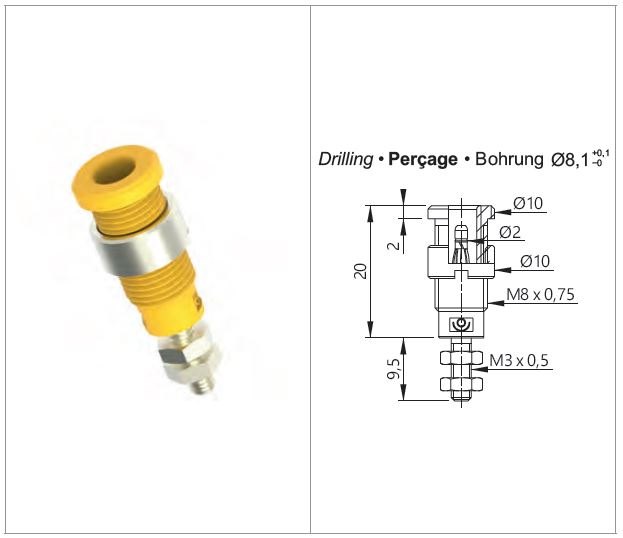

노란색 절연 마운팅 소켓의 외형과 치수도
같은 계열
268과 견주어 보는 소켓 구성
- 288 — Ø2mm 플러그용, M3 단자, 프레스 핏 고정, 600 V CAT II 10 A
- 3284 — Ø4mm 플러그용, M6 단자와 케이블 러그, 표면 장착, 600 V CAT II 36 A
- 3288 — Ø4mm 플러그용, M4 단자, 프레스 핏 고정, 1000 V CAT III 36 A
- 3268 — Ø4mm 플러그용, M4 단자(너트 포함), 1000 V CAT III 36 A
관련 제품
268 주변의 어댑터·리드
- PJP 5 kV Ø4mm 안전 바나나 소켓 (5270 · 5273 · 5274 · 5275)
- Electro-PJP 바나나 플러그 · 소켓 변환 어댑터 (Ada2/2 · Ada4/2 · Ada204 · 3310 · 3380 · 60619 등)
- PJP Ø2mm · Ø4mm 테스트 리드 (2050 · 2070 · 2080 · 2090 · 5066-5066 JV)
268은 무엇으로 패널에 고정합니까?
Ø10mm 둥근 너트로 고정합니다.
268에 Electro-PJP 표준 Ø2mm 수 플러그를 꽂을 수 있습니까?
꽂을 수 없습니다. 268은 Electro-PJP 표준 Ø2mm 수 플러그와 호환되지 않습니다.
268의 정격과 포장은 어떻게 됩니까?
600 V CAT II, 10 A이며 10개 단위로 포장됩니다.
FAQ 자주묻는 질문
-
268은 무엇으로 패널에 고정합니까?
Ø10mm 둥근 너트로 고정합니다.
-
268에 Electro-PJP 표준 Ø2mm 수 플러그를 꽂을 수 있습니까?
꽂을 수 없습니다. 268은 Electro-PJP 표준 Ø2mm 수 플러그와 호환되지 않습니다.
-
268의 정격과 포장은 어떻게 됩니까?
600 V CAT II, 10 A이며 10개 단위로 포장됩니다.
