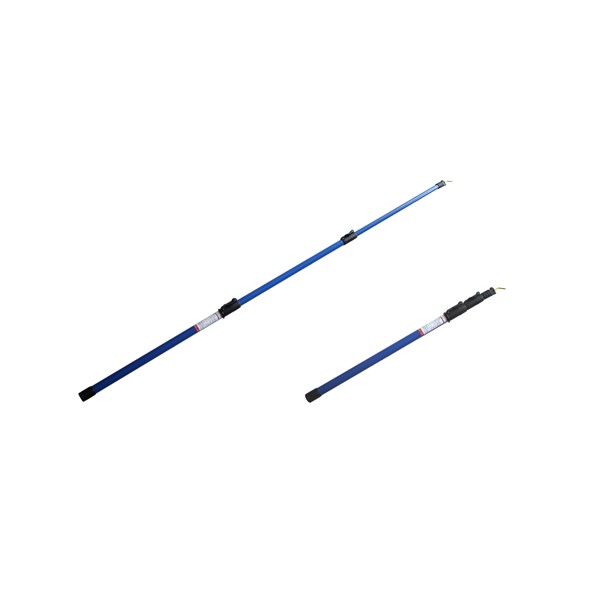

Electro-PJP ATP180&210 프리미엄 3개의 세그먼트 텔레스코픽 프로브 / Ø4MM 소켓

MODEL: ATP180&210
브랜드: ELECTRO-PJP
제품 자료: 종합 카탈로그

종합 카탈로그

제품문의 구매하기

손이 닿지 않는 높은 배선까지
늘여서 접촉하는 텔레스코픽 프로브

ELECTRO-PJP ATP85 · ATP180 · ATP210 텔레스코픽 프로브

견적 받기

Electro-PJP 국내 정식 공급 파트너

ELECTRO-PJP ATP85 · ATP180 · ATP210은 세그먼트를 늘려 길이를 85 cm에서 210 cm까지 확장하는 Ø4mm 소켓 프리미엄 텔레스코픽 프로브(연장 프로브, 텔레스코픽 테스트 프로브)입니다. 1000 V CAT IV 정격이라 손이 닿지 않는 높은 배선 지점의 측정점에도 접촉할 수 있습니다.

ATP85는 2단으로 50 cm에서 85 cm, ATP180은 3단으로 81 cm에서 180 cm, ATP210은 3단으로 86 cm에서 210 cm까지 늘어나므로 작업 거리에 맞춰 고를 수 있습니다. 세 모델 모두 정격 전류는 3 A입니다. 이 프로브는 (주)테솔이 국내에 공식 공급합니다.

1000 V

CAT IV 정격 전압

3 A

세 모델의 정격 전류

85 cm

ATP85 늘인 길이

210 cm

ATP210 늘인 길이

특징

세그먼트 수로 정해지는
텔레스코픽 프로브 길이

핵심 특징	현장에서 달라지는 점
2단 · 3단 구성	ATP85는 2단, ATP180과 ATP210은 3단이라 필요한 높이에 맞춰 도달 거리를 선택할 수 있습니다.
줄이면 짧아지는 구조	줄인 길이가 50~86 cm여서 이동 중이나 공구함 보관에서 부담이 적습니다.
Ø4mm 소켓	기존 Ø4mm 안전 바나나 리드를 그대로 꽂을 수 있어 측정 구성을 유지합니다.
1000 V CAT IV	세 모델의 정격이 같아 같은 계통에서도 길이만 보고 고르면 됩니다.
니켈 코팅 황동 접점과 에폭시 절연	황동 접점의 산화를 억제하고 에폭시 수지 절연부로 손이 닿는 쪽을 보호합니다.

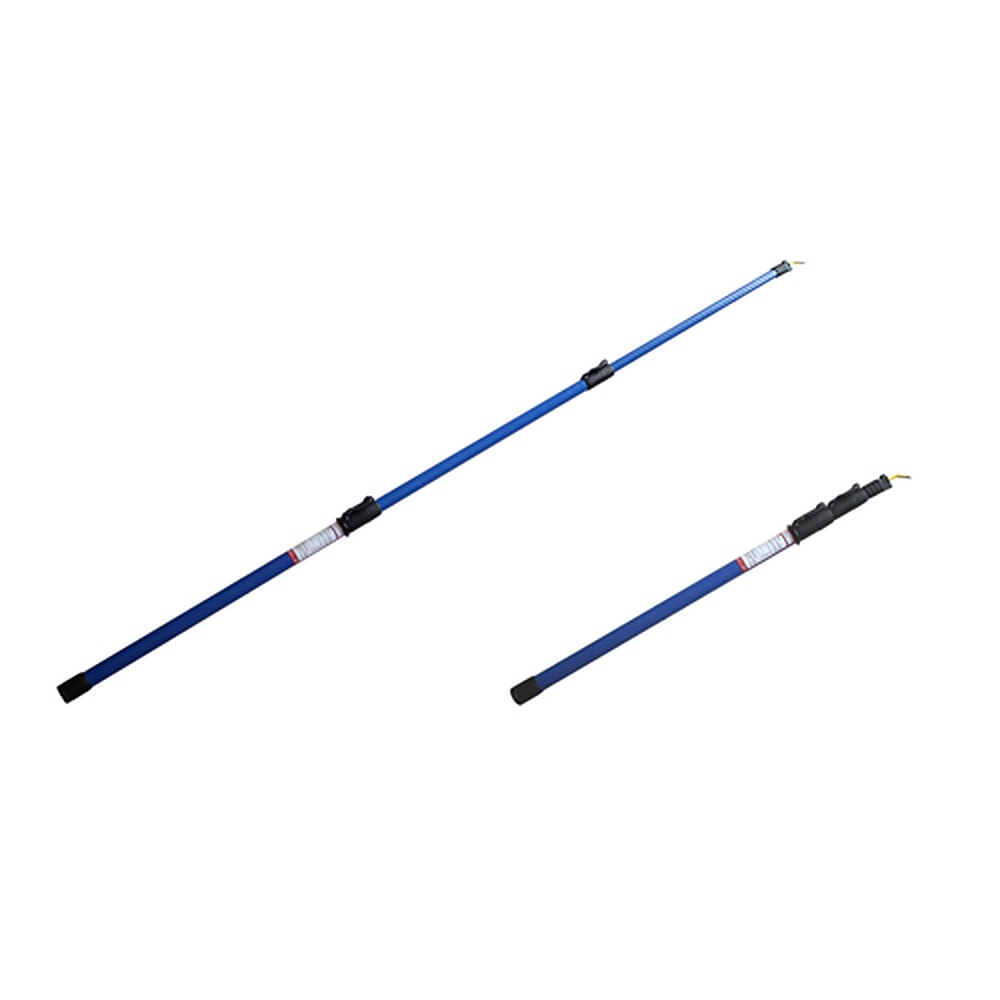

길이가 다른 파란색 3단 텔레스코픽 프로브 두 개

길이 선택

높이와 접근 거리로
정하는 모델

분전반 상단이나 높은 선반 위 단자라면 작업자의 손에서 단자까지 거리를 먼저 확인하고 모델을 고르세요. 늘인 길이가 길수록 줄인 길이도 길어지므로 이동 경로의 공간도 함께 확인해야 합니다.

3 A 정격이므로 신호 확인과 전압 측정에 적합하며 대전류 회로 접촉에는 사용하지 마세요. 연결하는 리드의 정격도 같은 수준인지 확인합니다.

세그먼트 연결부 구조

세그먼트를 한 단씩 뽑아 늘리고 고정 위치에서 멈추는 구조입니다. 사용 전에 각 단이 끝까지 고정되었는지 확인한 뒤 측정점에 접촉하세요.

사양

텔레스코픽 프로브 3개 모델
비교와 공통 사양

모델	구성	길이 (줄임 · 늘임)	정격
ATP85	프리미엄 2단 세그먼트 텔레스코픽 프로브 / Ø4MM 소켓	50 cm · 85 cm	1000 V CAT IV, 3 A
ATP180	프리미엄 3단 세그먼트 텔레스코픽 프로브 / Ø4MM 소켓	81 cm · 180 cm	1000 V CAT IV, 3 A
ATP210	프리미엄 3단 세그먼트 텔레스코픽 프로브 / Ø4MM 소켓	86 cm · 210 cm	1000 V CAT IV, 3 A

시리즈 공통 사양

항목	사양
소켓	Ø4MM
접점 소재	니켈 코팅 황동
절연 소재	에폭시 수지
정격	1000 V CAT IV, 3 A
세그먼트 수	ATP85 2개 / ATP180 · ATP210 3개

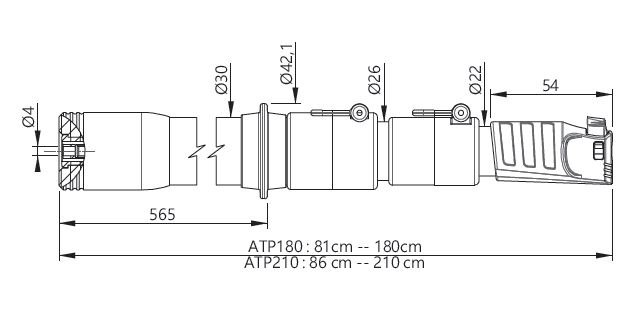

3단 텔레스코픽 프로브의 길이 치수도

활용 분야

높은 곳 측정이
필요한 현장

분전반 상단 점검 — 높은 단자 연결부의 전압을 접근 거리를 확보한 채 확인합니다.
높은 위치 배선 측정 — 손이 닿지 않는 배선 지점에 접촉합니다.
측정 리드 연장 — Ø4mm 소켓 리드를 꽂아 측정 지점까지 접촉 거리를 늘립니다.

선택 가이드

작업 거리로 고르는
텔레스코픽 프로브

이럴 때	권장 모델	선택 이유
짧은 거리의 높은 단자일 때	ATP85	2단 구성에 늘인 길이 85 cm라 가까운 높은 단자에 충분합니다.
중간 높이의 설비 상단일 때	ATP180	3단 구성에 늘인 길이 180 cm라 설비 상단까지 닿습니다.
가장 먼 거리가 필요할 때	ATP210	3단 구성에 늘인 길이 210 cm로 세 모델 가운데 가장 멀리 닿습니다.

구성·옵션

세그먼트와
프로브 키트

항목	내용
세그먼트	ATP85 2개, ATP180 · ATP210 3개
소켓	Ø4MM
프로브 키트	KIT-ATP180-TEST, KIT-ATP210-TEST

텔레스코픽 프로브와 함께 보는
키트 제품

텔레스코픽 프로브 모델별 세그먼트는 몇 개입니까?
ATP85는 2개이고 ATP180과 ATP210은 3개입니다. 단 수가 많을수록 늘인 길이가 길어집니다.
ATP85 · ATP180 · ATP210의 소켓 규격은 무엇입니까?
세 모델 모두 Ø4mm 소켓입니다. Ø4mm 안전 바나나 리드를 그대로 연결합니다.
텔레스코픽 프로브의 정격 전압과 전류는 얼마입니까?
1000 V CAT IV, 3 A입니다. 대전류 회로 접촉에는 사용하지 마세요.
ATP180과 ATP210은 어떻게 고릅니까?
필요한 도달 거리로 고릅니다. ATP180은 180 cm, ATP210은 210 cm까지 늘어나며 줄인 길이는 각각 81 cm, 86 cm입니다.
