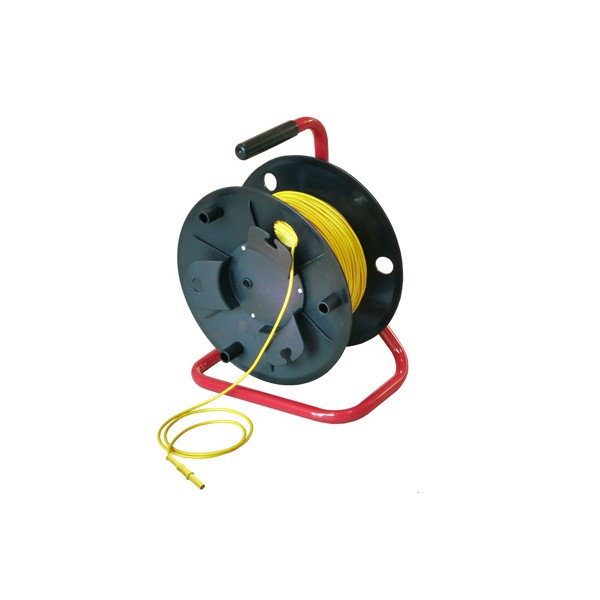

Electro-PJP ReelIEC3 핸들이 있는 케이블 릴 / Ø4MM 소켓 및 플러그

MODEL: ReelIEC3
브랜드: ELECTRO-PJP
제품 자료: 종합 카탈로그

종합 카탈로그

제품문의 구매하기

접지 측정처럼 먼 측정점까지
선을 풀어 잇는 케이블 릴

ELECTRO-PJP 측정용 케이블 릴 5종

견적 받기

Electro-PJP 국내 정식 공급 파트너

ELECTRO-PJP ReelECO·ReelIEC3·STH-Reel·STB-Reel·X-Reel은 한쪽에 Ø4mm 소켓, 반대쪽에 플러그를 갖춘 측정용 케이블 릴(Measuring Cable Reel) 5종입니다. 30 m부터 200 m까지 케이블을 풀어 먼 측정 지점까지 선을 연결할 수 있습니다.

감은 상태의 정격 전류는 2A이며, 2,5mm² 케이블을 완전히 풀면 36A까지 흘릴 수 있습니다. 핸들·벨트·핸드·스트랩 가운데 작업에 맞는 휴대 방식을 고르면 됩니다. 이 케이블 릴은 (주)테솔이 국내에 공식 공급합니다.

30 ~ 200 m

모델별 케이블 길이

36A

2,5mm² 케이블 완전히 푼 상태

2A

릴에 감은 상태 정격 전류

5종

핸들·벨트·핸드·스트랩

특징

휴대 방식으로 고르는
측정용 케이블 릴

핵심 특징	현장에서 달라지는 점
핸들형(ReelECO·ReelIEC3·X-Reel)	핸들로 들고 이동하며 필요한 길이만 풀어 쓰므로 긴 측정선이 꼬이지 않고 정리 시간도 줄어듭니다.
벨트형(STB-Reel)	벨트에 차면 두 손이 자유로워 사다리 위나 좁은 구역에서도 측정에 집중할 수 있습니다.
핸드형(STH-Reel)	손에 들고 바로 풀고 감을 수 있어 짧은 이동이 잦은 점검에 편리합니다.
150 m·200 m 장거리	ReelECO는 150 m, ReelIEC3는 200 m까지 풀 수 있어 접지 측정처럼 측정점이 먼 작업에도 선이 닿습니다.
두 가지 정격	ReelECO는 250 V CAT II, 나머지는 1000 V CAT III여서 설비 등급에 맞는 릴을 고를 수 있습니다.

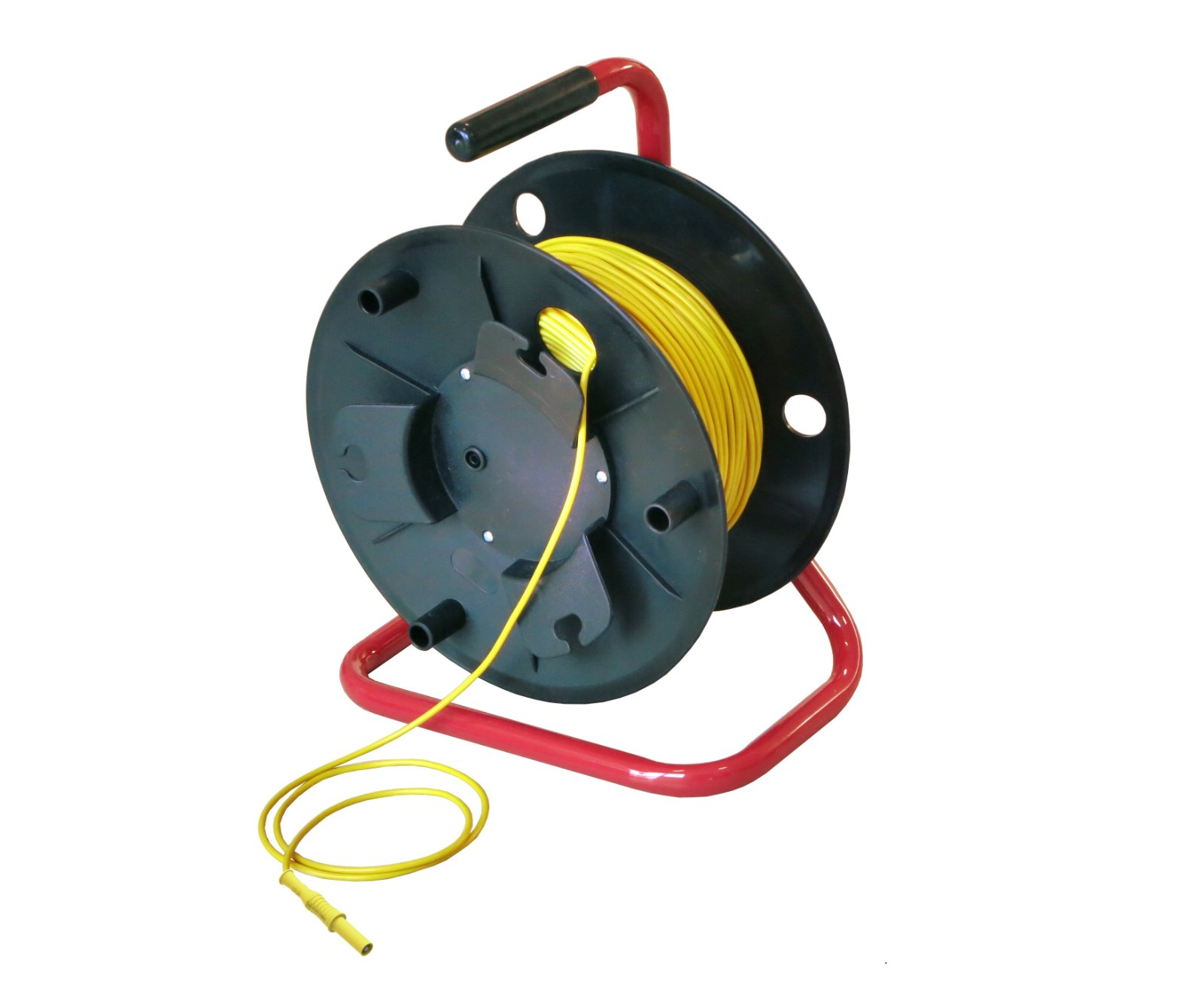

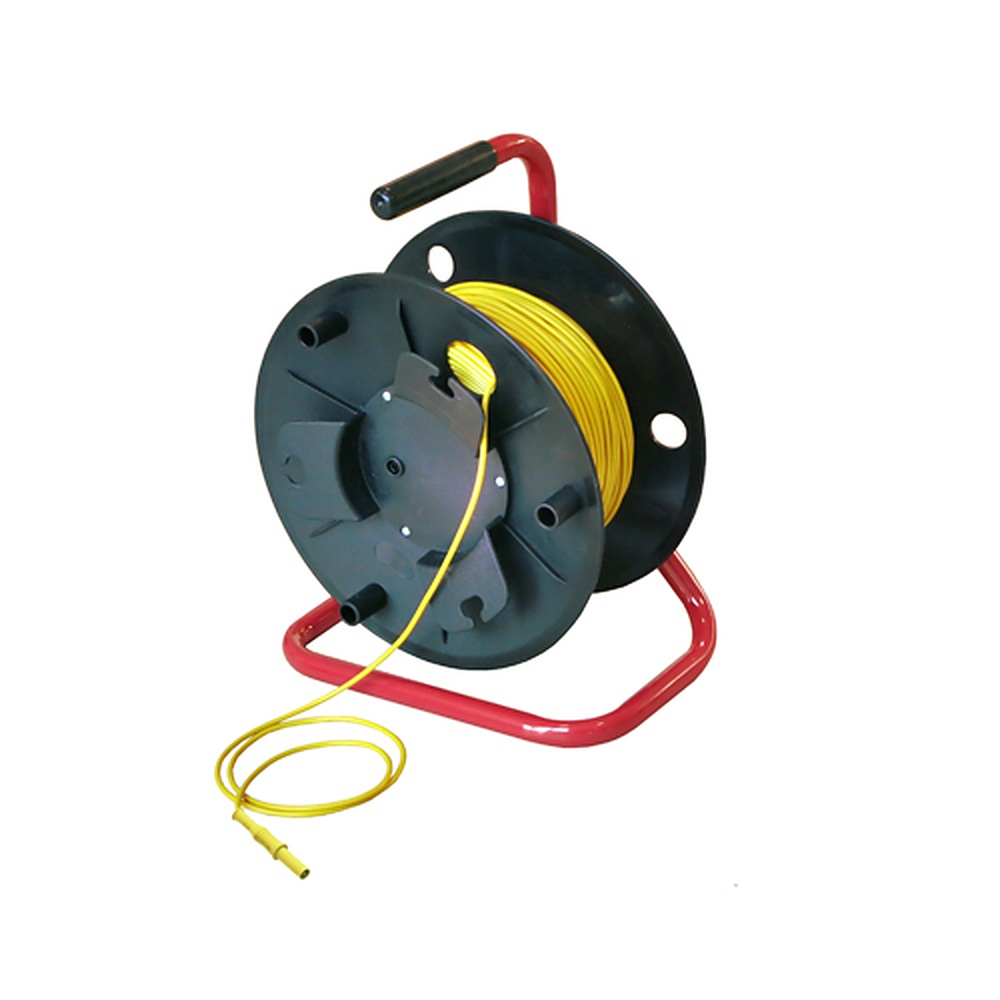

노란색 케이블이 감긴 손잡이형 케이블 릴

사용 조건

감은 상태·푼 상태의 전류와
릴 길이 선택

릴에 감은 채 전류를 흘리면 케이블이 코일처럼 감겨 열이 생기므로 정격이 2A로 제한됩니다. 큰 전류를 흘려야 한다면 케이블을 모두 풀어 36A까지 사용하세요. 이 값은 2,5mm² 케이블 기준입니다.

길이는 ReelECO가 30·50·75·100·150 m, ReelIEC3가 50·100·150·200 m, STH-Reel과 STB-Reel이 30·50 m, X-Reel이 30 m입니다. 접지 저항 측정의 보조 접지봉 거리처럼 간격이 정해진 작업이라면 필요한 길이를 먼저 계산한 뒤 고르세요.

케이블을 풀고 감는 릴 구조

릴의 케이블 한쪽 끝에는 Ø4mm 소켓이, 반대쪽 끝에는 플러그가 연결됩니다. STH-Reel과 STB-Reel은 소켓 두 개와 플러그 한 개 구성이라 릴 몸체에서 측정기와 케이블을 바로 이어 배선을 늘릴 수 있습니다.

사양

케이블 릴 5종 비교와
공통 사양

모델	구성	품번	정격 전압	길이 옵션
ReelECO	핸들 케이블 릴 / Ø4mm 소켓 · 플러그	ReelECO-231[X]-F4-[L]-#	250 V CAT II	30 m / 50 m / 75 m / 100 m / 150 m
ReelIEC3	핸들 케이블 릴 / Ø4mm 소켓 · 플러그	ReelIEC3-231[X]-[L]-#	1000 V CAT III	50 m / 100 m / 150 m / 200 m
STH-Reel	핸드 릴 / Ø4mm 소켓 2개 · 플러그 1개	STH-Reel231[X]-[L]-#	1000 V CAT III	30 m / 50 m
STB-Reel	벨트 릴 / Ø4mm 소켓 2개 · 플러그 1개	STB-Reel231[X]-[L]-#	1000 V CAT III	30 m / 50 m
X-Reel	핸들 · 스트랩 릴 / Ø4mm 소켓 · 플러그	X-Reel231[X]F4-30-#	1000 V CAT III	30 m

시리즈 공통 사양

항목	사양
정격 전류	2A (케이블을 감은 상태) · 36A (2,5mm² 케이블을 완전히 푼 상태)
접점	니켈 코팅 황동 (STH-Reel · STB-Reel · X-Reel)
절연	ABS UL94 v0 (STH-Reel · STB-Reel), ABS - PE (X-Reel)
포장 수량	1 (모델 공통)

활용 분야

긴 측정선이 필요한
케이블 릴 사용 현장

넓은 설비·야외 측정 — 멀리 떨어진 측정 지점까지 선을 이어 전압을 측정합니다.
전기설비 점검 — 측정기와 측정 지점 사이를 긴 선으로 연결합니다.
긴 측정선 정리 — 평소에는 감아 두고 필요한 만큼만 풀어 선이 꼬이지 않게 합니다.
이동 점검 — 핸들이나 벨트로 들고 다니며 측정 위치를 옮깁니다.
접지 측정 — 측정점이 멀리 떨어진 작업에 긴 리드를 이어 줍니다.

선택 가이드

휴대 방식과 정격으로 고르는
측정용 케이블 릴

이럴 때 (현장 조건)	권장 모델	선택 이유
벨트에 차고 두 손을 쓰며 작업할 때	STB-Reel	벨트형 릴이라 사다리나 좁은 구역에서도 손을 자유롭게 쓸 수 있습니다.
손에 들고 짧게 이동하며 점검할 때	STH-Reel	핸드형 릴이라 손에 든 채 바로 풀고 감을 수 있습니다.
손잡이와 스트랩이 달린 30 m 릴이 필요할 때	X-Reel	핸들·스트랩 구성입니다.
250 V CAT II 설비에서 150 m까지 길게 써야 할 때	ReelECO	250 V CAT II 정격에 최대 150 m까지 길이를 고를 수 있습니다.
1000 V CAT III 설비에서 200 m까지 길게 써야 할 때	ReelIEC3	1000 V CAT III 정격에 최대 200 m로 5종 가운데 가장 길어 측정점이 먼 작업에 맞습니다.

구성·옵션

케이블 릴 운반 가방과
보관 부품

항목	내용
운반 가방	BAG3 (STB-Reel · STH-Reel 시리즈 전용)
케이블 정리	리드 홀더 2222-20 · 2222-50

케이블 릴과 함께 보는
케이블 보관 부품

케이블 릴을 감은 채로 사용할 수 있습니까?
네, 다만 감은 상태의 정격 전류는 2A입니다. 큰 전류를 흘리려면 케이블을 모두 풀어 사용하세요.
ReelECO와 ReelIEC3는 무엇이 다릅니까?
정격과 길이 옵션이 다릅니다. ReelECO는 250 V CAT II에 최대 150 m, ReelIEC3는 1000 V CAT III에 최대 200 m입니다.
STB-Reel과 STH-Reel은 어떻게 구분합니까?
휴대 방식이 다릅니다. STB-Reel은 벨트형, STH-Reel은 핸드형이며, 둘 다 Ø4mm 소켓 두 개와 플러그 한 개를 갖춥니다.
STB-Reel 같은 케이블 릴을 담는 운반 가방이 있습니까?
네, BAG3 운반 가방이 있습니다. STB-Reel과 STH-Reel 시리즈 전용입니다.
