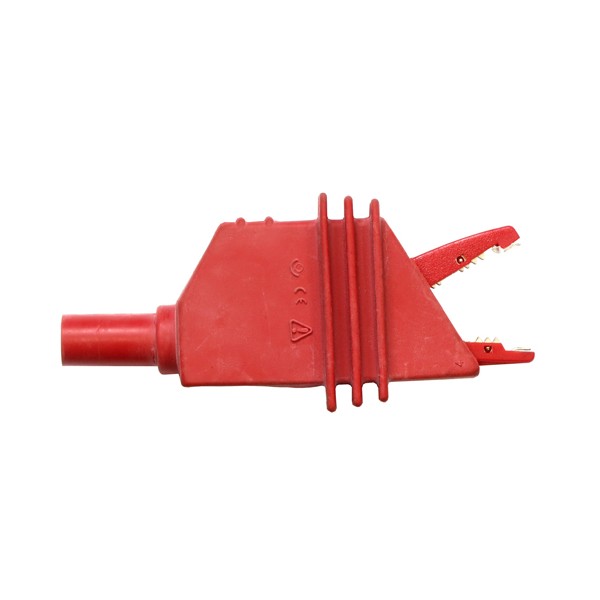

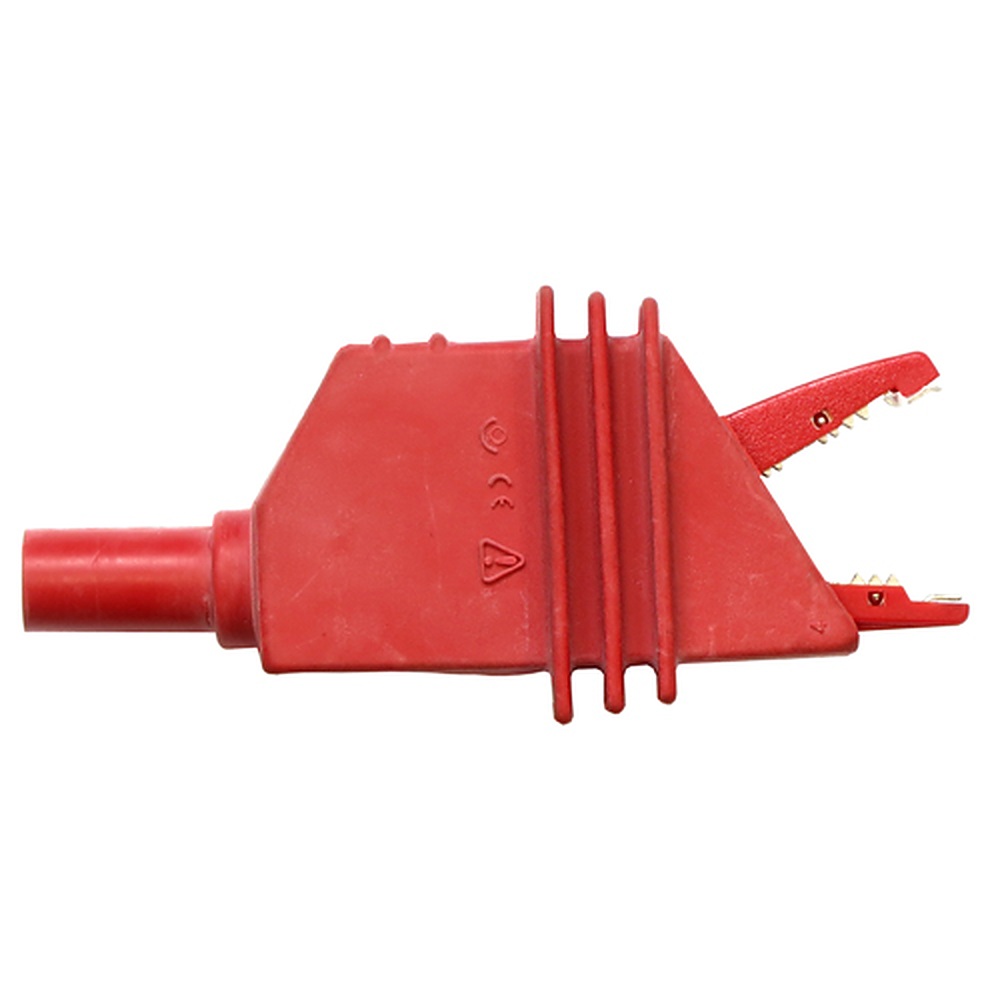

Electro-PJP 5450은 Ø4mm 악어 클립(Alligator Clip) 단품입니다. 정격은 5000 V CAT 0 (Transient overvoltage 2 kV)이고 정격 전류는 20 A로 5 kV 리드 가운데 가장 높습니다.
절연은 PA6와 고무, 금속부는 니켈 도금이며 5개입으로 포장됩니다. (주)테솔이 국내에 공식 공급합니다.
클립 단품
5450이 리드 없이 공급되는 구성
5450은 케이블이 달리지 않은 클립 단품입니다. 케이블이 달린 같은 계열 5 kV 리드 5종은 정격 전류가 모두 10 A입니다.
20 A 정격
5450 클립의 전류와 절연
정격 전류는 20 A이고 정격 전압은 5000 V CAT 0입니다. 절연은 PA6와 고무 소재입니다.
사양
5450 클립 단품 사양
| 사양 항목 | 값 |
|---|---|
| 품번 | 5450 |
| 구성 | Ø4mm 악어 클립 단품 |
| 정격 전압 | 5000 V CAT 0 (Transient overvoltage 2 kV) |
| 정격 전류 | 20 A |
| 절연 소재 | PA6 – 고무 |
| 금속부 | 니켈 도금 |
| 포장 수량 | 5개 |

같은 계열
5450 클립과 함께 보는 5 kV 리드 5종
- 5610 — Ø4mm 테스트 프로브와 오픈 끝 구성
- 5500 — 악어 클립 한쪽, 반대쪽 끝 오픈
- 5500/5500 — 양쪽 악어 클립
- 5600/5500 — 악어 클립과 직선 수 바나나 플러그
- 5600/5600 — 양쪽 직선 수 바나나 플러그
관련 제품
5450을 쓰는 시험 구성에 더할 부품
- PJP 5 kV Ø4mm 안전 바나나 소켓 (5270 · 5273 · 5274 · 5275)
- PJP 켈빈 테스트 리드 (5066/Kelvin · 430 · 431 · 432 · 440 · 441 · KITKELVIN-4931HA)
- PJP 6000-PRO SMD 테스트 클립 리드 (6012 · 6020 · 6022 · 6033 · 6034 · 6035)
5450의 정격 전류는 얼마입니까?
20 A입니다. 같은 5 kV 대역의 리드 모델은 10 A입니다.
5450에는 케이블이 포함되어 있습니까?
아닙니다. 5450은 악어 클립 단품입니다.
5450은 몇 개입입니까?
5개입입니다.
FAQ 자주묻는 질문
-
5450의 정격 전류는 얼마입니까?
20 A입니다. 같은 5 kV 대역의 리드 모델은 10 A입니다.
-
5450에는 케이블이 포함되어 있습니까?
아닙니다. 5450은 악어 클립 단품입니다.
-
5450은 몇 개입입니까?
5개입입니다.
