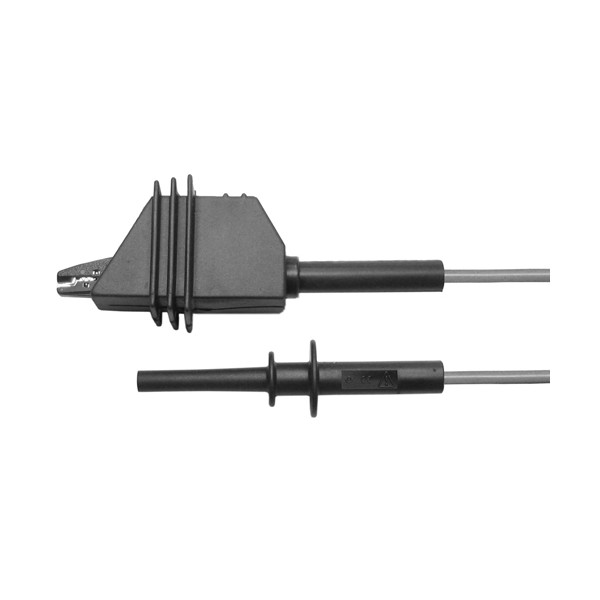

Electro-PJP 5600/5500은 한쪽이 악어 클립이고 반대쪽이 Ø4mm 직선 수 바나나 플러그인 5 kV 테스트 리드입니다. 정격은 5000 V CAT 0 (Transient overvoltage 2 kV)이고 10 A입니다.
수(male) 플러그라 계측기의 Ø4mm 암 소켓에 꽂는 구성입니다. 길이는 100 · 150 cm이고 절연은 PP입니다. (주)테솔이 국내에 공식 공급합니다.

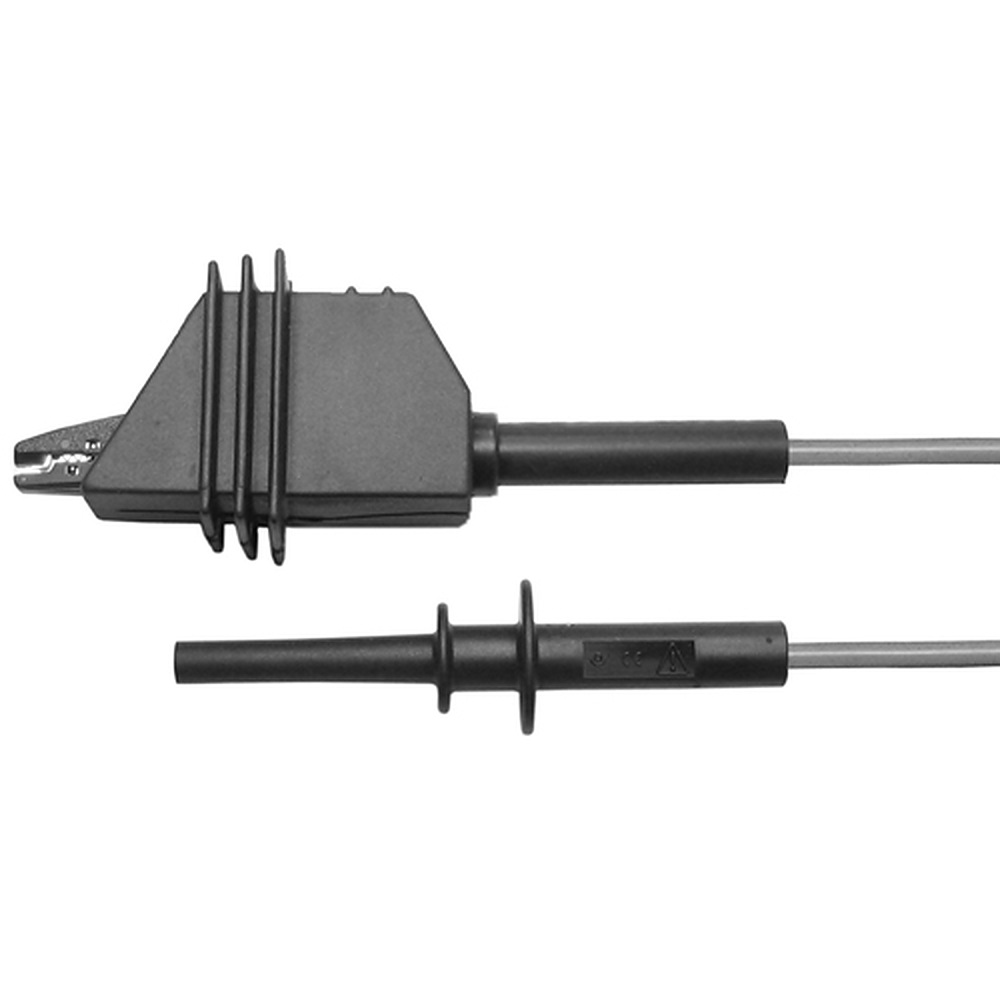

양끝 구성

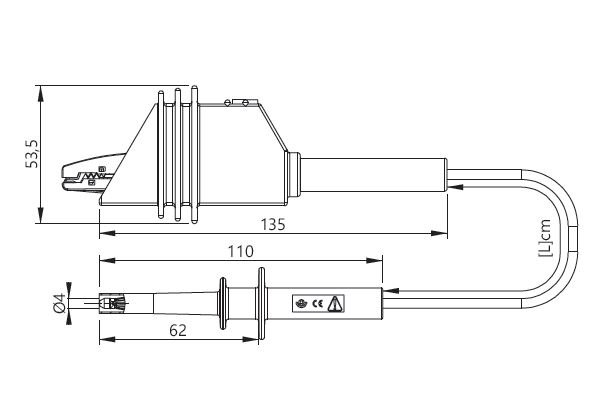

5600/5500의 클립 쪽과 플러그 쪽
품번에서 5500은 악어 클립 쪽, 5600은 직선 수 바나나 플러그 쪽입니다. 클립으로 측정점을 물고 플러그를 계측기 소켓에 꽂는 조합입니다.
수 플러그 방향
양끝 플러그형 5600/5600과 구분하기
5600/5500은 플러그가 한쪽에만 있습니다. 양쪽을 플러그로 쓰려면 5600/5600을 선택하세요. 두 모델 모두 플러그는 수(male) 형태입니다.
사양
5600/5500 한쪽 플러그 사양
| 항목 | 사양 |
|---|---|
| 품번 | 5600/5500 |
| 구성 | 악어 클립 / Ø4mm 직선 수 바나나 플러그 |
| 정격 전압 | 5000 V CAT 0 (Transient overvoltage 2 kV) |
| 정격 전류 | 10 A |
| 길이 | 100 · 150 cm |
| 절연 소재 | PP |
| 금속부 | 니켈 도금 |

활용 분야
5600/5500으로 연결하는 측정점
- 배전반·단자 측정 — 클립을 단자에 물리고 반대쪽 플러그를 계측기에 꽂습니다.
같은 계열
5600/5500과 양끝 형태가 다른 모델
- 5610 — Ø4mm 테스트 프로브와 오픈 끝 구성
- 5500 — 악어 클립 한쪽, 반대쪽 끝 오픈
- 5500/5500 — 양쪽 악어 클립
- 5600/5600 — 양쪽 직선 수 바나나 플러그
- 5450 — 리드 없는 악어 클립 단품, 20 A
관련 제품
5600/5500과 같이 살펴볼 5 kV 부품
- PJP 5 kV Ø4mm 안전 바나나 소켓 (5270 · 5273 · 5274 · 5275)
- PJP 켈빈 테스트 리드 (5066/Kelvin · 430 · 431 · 432 · 440 · 441 · KITKELVIN-4931HA)
- PJP 6000-PRO SMD 테스트 클립 리드 (6012 · 6020 · 6022 · 6033 · 6034 · 6035)
5600/5500의 플러그는 수 형태입니까, 암 형태입니까?
Ø4mm 직선 수(male) 바나나 플러그입니다.
5600/5500의 정격은 얼마입니까?
5000 V CAT 0 (Transient overvoltage 2 kV), 10 A입니다.
5600/5500과 5600/5600은 무엇이 다릅니까?
5600/5500은 클립과 플러그, 5600/5600은 양쪽 플러그입니다.
FAQ 자주묻는 질문
-
5600/5500의 플러그는 수 형태입니까, 암 형태입니까?
Ø4mm 직선 수(male) 바나나 플러그입니다.
-
5600/5500의 정격은 얼마입니까?
5000 V CAT 0 (Transient overvoltage 2 kV), 10 A입니다.
-
5600/5500과 5600/5600은 무엇이 다릅니까?
5600/5500은 클립과 플러그, 5600/5600은 양쪽 플러그입니다.
