Electro-PJP 한국 독점 공급 파트너

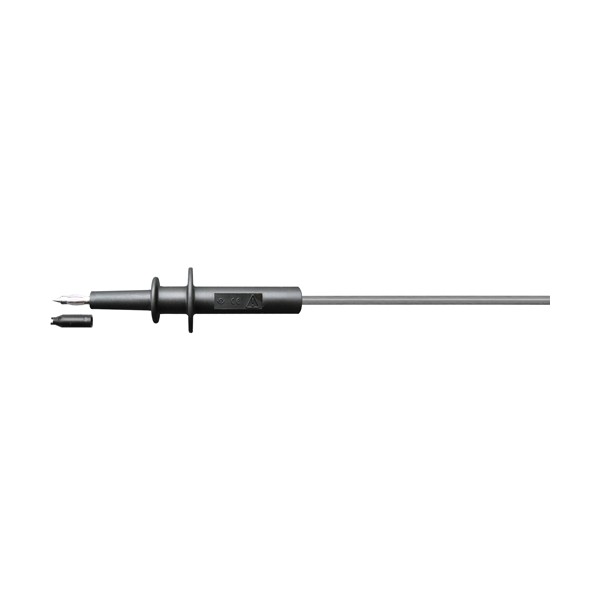

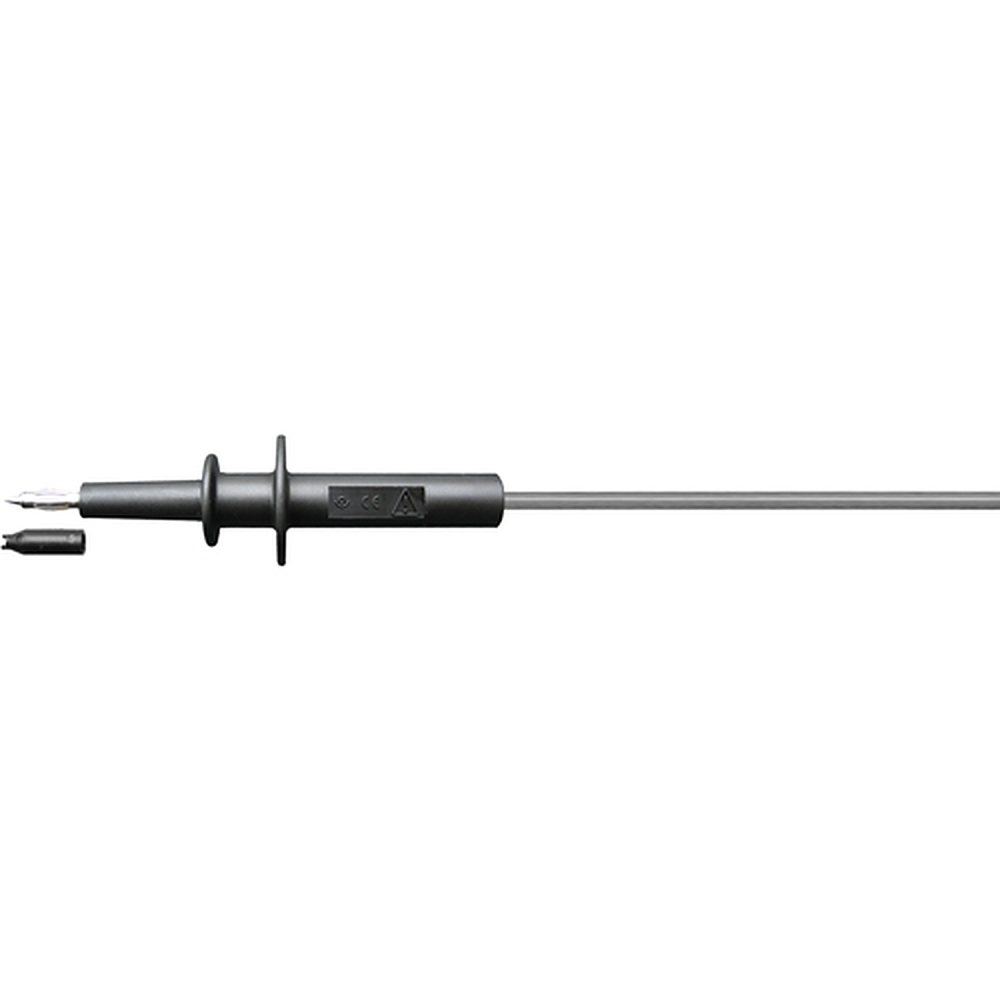

Electro-PJP 5610은 Ø4mm 테스트 프로브와 열린 끝을 단 5 kV 테스트 리드(Test Lead)입니다. 정격은 5000 V CAT 0 (Transient overvoltage 2 kV), 정격 전류는 10 A입니다.
프로브 쪽으로 측정점을 짚고 반대쪽 열린 끝에는 필요한 단자를 답니다. 길이는 100 · 150 cm이고 절연은 PP입니다. (주)테솔이 국내에 공식 공급합니다.

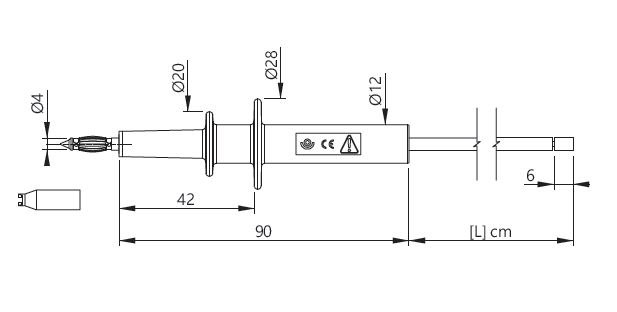

프로브와 오픈 끝
5610의 Ø4mm 프로브 쪽과 열린 끝 쪽 연결
프로브 끝으로 측정점을 짚어 접촉 측정합니다. 열린 끝에 연결할 단자나 커넥터는 사용 환경에 맞춰 정하므로, 문의하실 때 함께 쓸 접속 부품을 알려 주세요.
CAT 0 정격
5610 정격 표기를 읽는 방법
정격은 5000 V CAT 0이며 과도 과전압(Transient overvoltage) 2 kV가 함께 적혀 있습니다. CAT II나 CAT III 같은 다른 등급으로 바꿔 읽지 마세요.
사양
5610 프로브 리드 사양
| 항목 | 사양 |
|---|---|
| 품번 | 5610 |
| 구성 | Ø4mm 테스트 프로브 / 반대쪽 오픈 |
| 정격 전압 | 5000 V CAT 0 (Transient overvoltage 2 kV) |
| 정격 전류 | 10 A |
| 길이 | 100 · 150 cm |
| 절연 소재 | PP |
| 금속부 | 니켈 도금 황동 |

활용 분야
5610 프로브로 하는 접촉 측정
- 접촉 측정 — 프로브로 측정점을 짚어 5 kV 대역 설비의 전압을 측정합니다.
같은 계열
5610과 끝 모양이 다른 5 kV 리드·클립
- 5500 — 악어 클립 한쪽, 반대쪽 끝 오픈
- 5500/5500 — 양쪽 악어 클립
- 5600/5500 — 악어 클립과 직선 수 바나나 플러그
- 5600/5600 — 양쪽 직선 수 바나나 플러그
- 5450 — 리드 없는 악어 클립 단품, 20 A
관련 제품
5610 사용 환경에서 보는 고전압 시험 부품
- PJP 5 kV Ø4mm 안전 바나나 소켓 (5270 · 5273 · 5274 · 5275)
- PJP 켈빈 테스트 리드 (5066/Kelvin · 430 · 431 · 432 · 440 · 441 · KITKELVIN-4931HA)
- PJP 6000-PRO SMD 테스트 클립 리드 (6012 · 6020 · 6022 · 6033 · 6034 · 6035)
5610의 정격은 얼마입니까?
5000 V CAT 0 (Transient overvoltage 2 kV)이고 정격 전류는 10 A입니다.
5610의 한쪽 끝은 어떤 형태입니까?
열린 끝입니다. 연결할 단자는 사용 환경에 맞춰 정해야 합니다.
5610의 길이는 어떻게 고릅니까?
100 cm와 150 cm 가운데 하나를 고릅니다.
FAQ 자주묻는 질문
-
5610의 정격은 얼마입니까?
5000 V CAT 0 (Transient overvoltage 2 kV)이고 정격 전류는 10 A입니다.
-
5610의 한쪽 끝은 어떤 형태입니까?
열린 끝입니다. 연결할 단자는 사용 환경에 맞춰 정해야 합니다.
-
5610의 길이는 어떻게 고릅니까?
100 cm와 150 cm 가운데 하나를 고릅니다.
