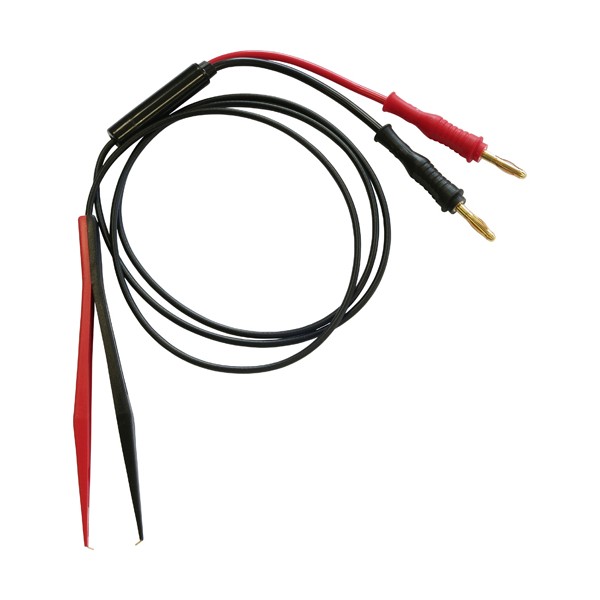

Electro-PJP 430 테스트리드 집게 클립 w/ 4mm 바나나 플러그 2개

MODEL: 430
브랜드: ELECTRO-PJP
제품 자료: 종합 카탈로그

종합 카탈로그

제품문의 구매하기

리드 저항이 섞이지 않게
저저항을 읽는 4선 켈빈 리드

ELECTRO-PJP 켈빈 테스트 리드 4선 측정 리드

견적 받기

Electro-PJP 국내 정식 공급 파트너

ELECTRO-PJP 켈빈 테스트 리드는 클립 하나에서 전류선과 전압선을 나눠 4선 방식으로 저저항을 측정하는 켈빈 클립 리드(Kelvin Test Lead)입니다. 430·431·432·440·441·5066과 키트 KITKELVIN-4931HA까지 7종으로 구성됩니다.

전류는 한 선으로 흘리고 전압은 다른 선으로 읽으므로 리드 저항과 접촉 저항이 측정값에 섞이지 않습니다. 정격 전류는 1A에서 15A까지, 끝단은 악어 클립·트위저·BNC 플러그·Ø4mm 프로브로 나뉘며 (주)테솔이 국내에 공식 공급합니다.

4선

전류선·전압선 분리 측정

1A ~ 15A

모델별 정격 전류

7종

클립·트위저·BNC·프로브

1000 V

KITKELVIN-4931HA CAT II 정격

특징

4선 저저항 측정을 위한
켈빈 리드 끝단 구성

핵심 특징	현장에서 달라지는 점
클립 끝 4선 분리	전류선과 전압선이 클립 끝에서 분리되어 리드와 접촉 저항 오차를 줄이므로 밀리옴 이하 저항을 안정적으로 읽습니다.
악어 클립과 트위저 선택	큰 시료는 악어 클립으로 물고, 작은 SMD 부품은 트위저 클립으로 집어 측정할 수 있습니다.
BNC 플러그형(431)	BNC 입력 장비에 한 개 커넥터로 연결해 결선 수를 줄입니다.
Ø4mm 플러그형(430·432·440·441)	Ø4mm 입력 단자를 가진 LCR 미터와 저항계에 꽂아 4선 결선을 구성합니다.
AuNi 코팅 황동 접점	금·니켈 코팅이 접촉 저항을 낮게 유지해 낮은 저항 측정의 재현성을 높입니다.
1000 V CAT II 키트	KITKELVIN-4931HA는 12A, 1000 V CAT II 정격으로 전기 설비 점검에도 사용할 수 있습니다.

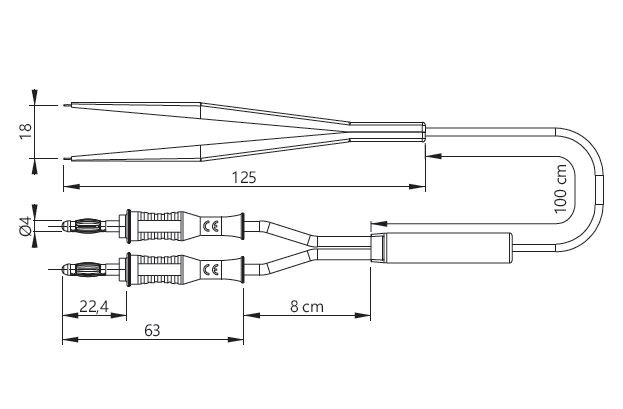

집게 클립 테스트 리드의 치수도

측정 구성

4선 결선과
끝단 선택 순서

4선 측정에서는 전류를 흘리는 선과 전압을 읽는 선이 시료에 각각 접속되도록 켈빈 클립 두 개를 시료 양 끝에 물립니다. 클립 사이 접촉편이 서로 닿지 않는지 확인하세요.

끝단은 시료 크기와 측정기 입력 단자로 정합니다. 15A 구성의 5066/Kelvin과 432는 전류가 큰 시험에, 1A 구성의 430·440·441은 소전류 측정에, 3A 구성의 431은 BNC 입력 장비에 알맞습니다.

켈빈 클립의 두 접촉편

켈빈 클립은 한 쌍의 이빨이 서로 전기적으로 분리되어 있어, 한쪽은 전류를 흘리고 다른 쪽은 전압을 읽습니다. 시료에 물릴 때 두 이빨이 각각 시료에 닿도록 방향을 맞춰야 4선 측정이 제대로 이루어집니다.

사양

켈빈 리드 7종 비교 사양

모델	구성	품번	정격 전압	정격 전류	길이 옵션
5066/Kelvin	악어 클립 켈빈 리드 2개 / Ø4mm 안전 직각 수 바나나 플러그 2개	5066-KELVIN-[L]-#	≤30VAC ≤60VDC	15 A	[L] 지정
432	켈빈 악어 클립 / Ø4mm 안전 직각 수 바나나 플러그 2개	432-100	≤30VAC ≤60VDC	15 A	100
441	켈빈 리드, 클립 2개 / Ø4mm 직선 수 바나나 플러그 4개	441	≤30VAC ≤60VDC	1A	77
440	켈빈 리드, 클립 3개 / Ø4mm 직선 수 바나나 플러그 5개	440	≤30VAC ≤60VDC	1A	100
431	트위저 클립 / BNC 플러그	431	≤30VAC ≤60VDC	3A	100

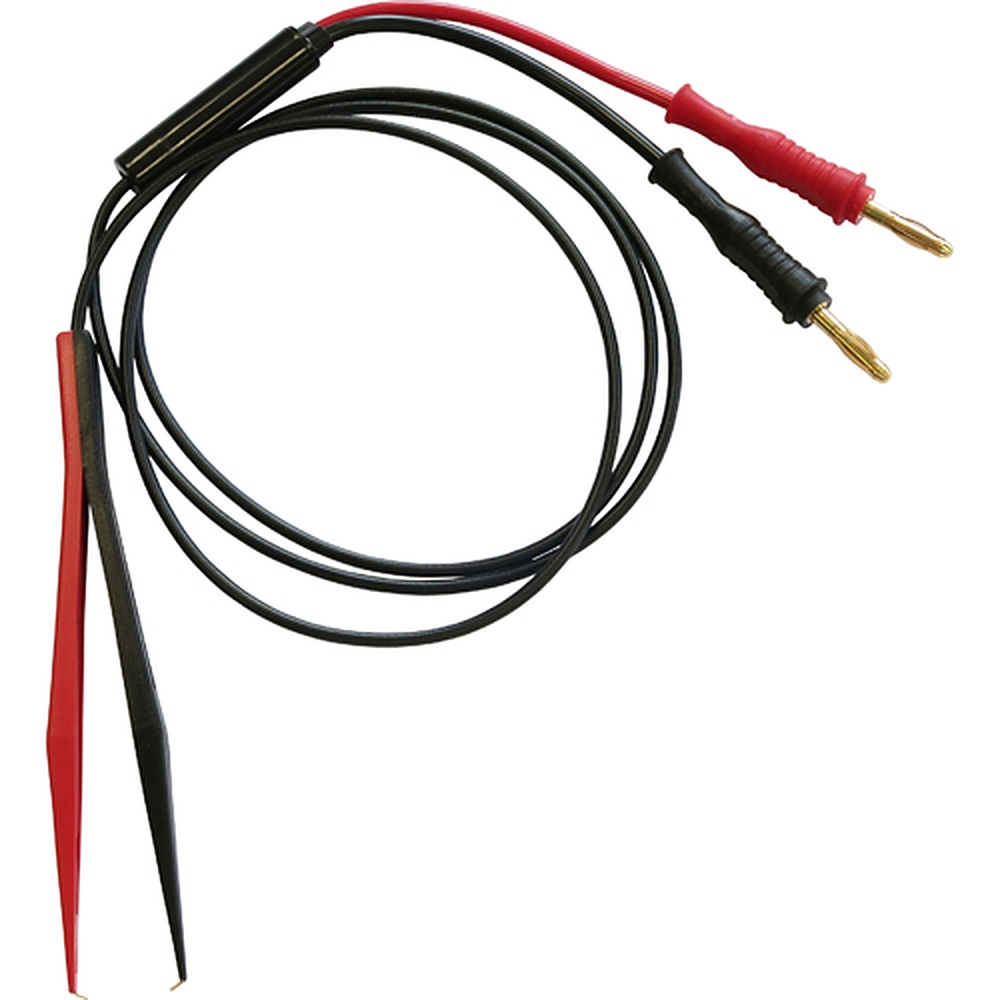

430	트위저 클립 / Ø4mm 직선 바나나 플러그 2개	430	≤30VAC ≤60VDC	1A	100
KITKELVIN-4931HA	켈빈 리드 2개, Ø4mm 테스트 프로브 / Ø4mm 안전 직선 수 바나나 플러그 2개	KITKELVIN-4931HA	1000 V CAT II	12A	150

시리즈 공통 사양

항목	사양
접점	니켈 코팅 (5066/Kelvin · 432), AuNi 코팅 황동 (430 · 431 · 440 · 441), 황동 · 니켈 코팅 (KITKELVIN-4931HA)
절연	PP (5066/Kelvin · 432 · KITKELVIN-4931HA)
포장 수량	1

활용 분야

저저항 4선
측정 현장

저저항 소자 측정 — 션트와 도체 저항을 4선 방식으로 측정합니다.
리드 저항 제거 — 리드와 접촉 저항이 측정값에 섞이는 것을 줄입니다.
악어 클립 시료 접속 — 5066/Kelvin이나 432로 큰 시료를 물어 측정합니다.
소형 부품 측정 — 430·431 트위저 클립으로 SMD 부품을 집어 측정합니다.
BNC 입력 장비 연결 — 431로 BNC 입력 LCR 미터에 연결합니다.

선택 가이드

시료와 측정기로 고르는
켈빈 리드

이럴 때 (현장 조건)	권장 모델	선택 이유
악어 클립으로 큰 시료를 물 때	5066/Kelvin · 432	15 A 정격의 켈빈 악어 클립이라 큰 시료에 큰 전류를 흘리는 시험에 맞습니다.
작은 부품을 트위저로 집을 때	430 · 431	작은 SMD 부품을 트위저 클립으로 집어 4선 측정할 수 있습니다.
BNC 입력 장비에 연결할 때	431	BNC 플러그로 끝나 BNC 입력 LCR 미터에 바로 연결합니다.
클립을 여러 개 쓰는 구성이 필요할 때	440 · 441	켈빈 리드에 클립이 2~3개 달린 구성입니다.
리드를 한 세트로 구매할 때	KITKELVIN-4931HA	켈빈 리드 2개와 프로브 · 플러그가 함께 든 키트입니다.

구성·옵션

끝단 · 플러그 구성 정보

항목	내용
끝단	악어 클립 · 트위저 클립 · BNC 플러그 · Ø4mm 프로브
플러그	Ø4mm 직선 · 안전 직각 수 바나나 플러그 · BNC
LCR 미터용 클립	GW Instek LCR 테스트 픽스처 페이지 참고

켈빈 리드와 함께 보는
PJP 테스트 리드

저저항 측정에 켈빈 리드를 쓰는 이유는 무엇입니까?
리드 저항과 접촉 저항이 값에 섞이는 것을 줄이기 위해서입니다. 낮은 저항을 4선 방식으로 측정할 때 효과가 큽니다.
트위저 클립 모델 430과 431은 무엇이 다릅니까?
끝단 플러그가 다릅니다. 430은 Ø4mm 바나나 플러그 2개, 431은 BNC 플러그로 끝나며 둘 다 작은 부품을 집어 측정할 때 사용합니다.
클립형과 플러그형은 어떻게 구분합니까?
클립형은 시료에 물리고 플러그형은 측정기 소켓에 꽂습니다. 441은 클립 두 개와 플러그 네 개를 갖춥니다.
KITKELVIN-4931HA에는 무엇이 들어 있습니까?
켈빈 리드 두 개와 Ø4mm 테스트 프로브, Ø4mm 안전 직선 수 바나나 플러그 두 개입니다.
켈빈 리드 7종은 정격이 모두 같습니까?
아닙니다. 키트만 1000 V CAT II이고 나머지는 ≤30VAC ≤60VDC입니다. 정격 전류도 1A부터 15A까지 모델마다 다릅니다.
