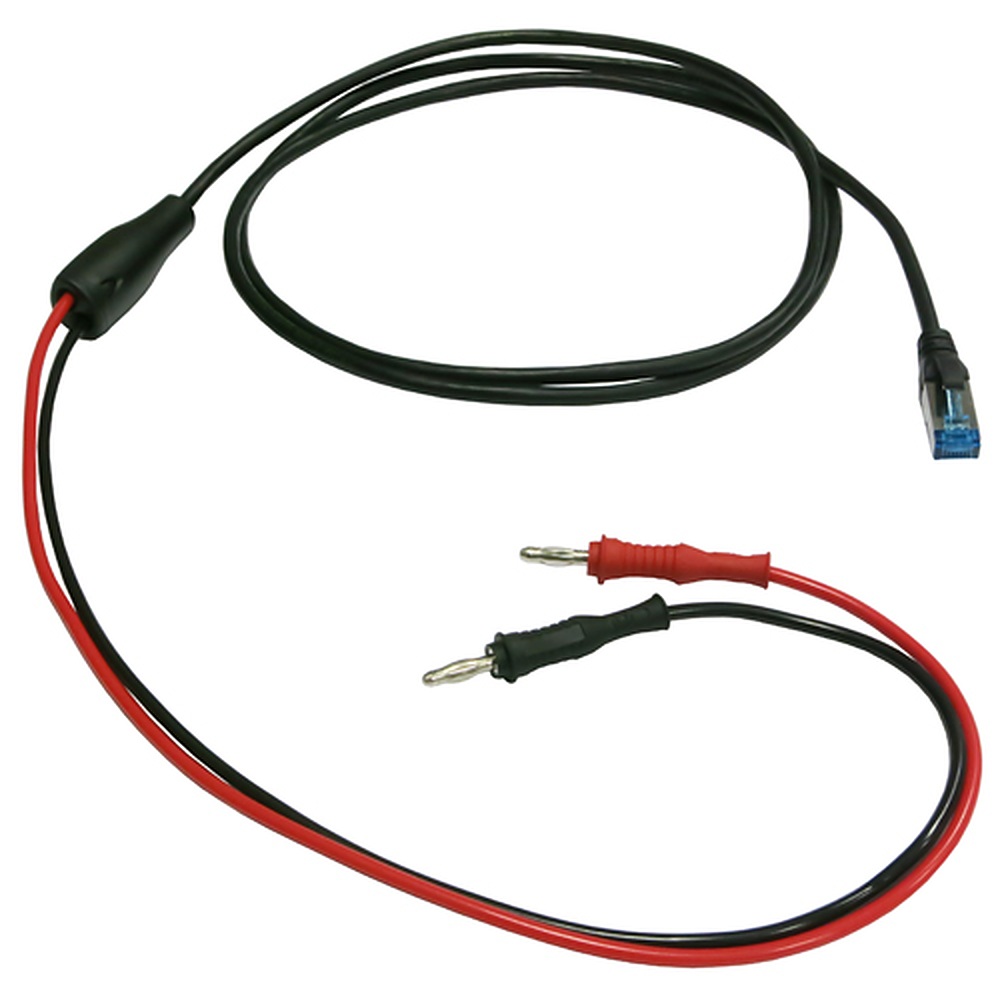

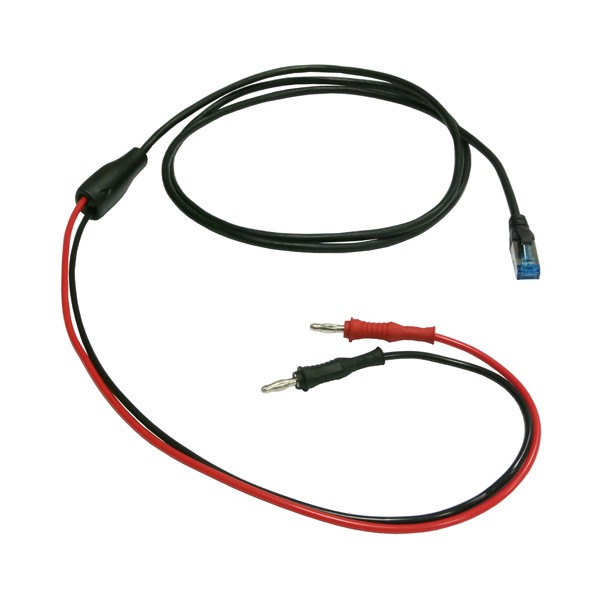

Electro-PJP 8P8C (RJ45) 커넥터 / 2 개의 직선 Ø4MM 바나나 플러그

MODEL: RJ45/2
브랜드: ELECTRO-PJP
제품 자료: 종합 카탈로그

종합 카탈로그

제품문의 구매하기

RJ11·RJ45 커넥터째 꽂아
핀별로 측정하는 테스트 리드

ELECTRO-PJP RJ11 · RJ45 통신 테스트 리드

견적 받기

Electro-PJP 국내 정식 공급 파트너

ELECTRO-PJP RJ11 · RJ45 테스트 리드는 6P4C(RJ11)와 8P8C(RJ45) 모듈러 커넥터의 핀을 Ø4 mm 직선 바나나 플러그로 분기하는 통신 테스트 리드(RJ 브레이크아웃 리드)입니다. 정격 ≤30 V AC, ≤60 V DC의 저전압 신호선을 측정기에 연결합니다.

플러그 수는 2개, 4개, 8개로 나뉘며, RJ11 2개와 RJ45 4개를 한 세트로 묶은 모델도 있습니다. 포장 수량은 6종 모두 10개입니다. 핀마다 따로 접촉하지 않고 커넥터째 꽂아 측정하는 이 리드는 (주)테솔이 국내에 공식 공급합니다.

6종

RJ11 · RJ45 리드 모델

2 · 4 · 8개

바나나 플러그 수

Ø4 mm

직선 바나나 플러그

10개

포장 수량

특징

RJ 커넥터를 꽂아
핀을 분기하는 테스트 리드

핵심 특징	현장에서 달라지는 점
RJ11(6P4C)과 RJ45(8P8C) 지원	전화선과 이더넷 커넥터를 같은 방식으로 측정기에 연결할 수 있습니다.
바나나 플러그 2 · 4 · 8개	플러그 수가 많을수록 한 번에 연결할 수 있는 측정 포인트가 늘어납니다.
Ø4 mm 직선 바나나 플러그	측정기의 Ø4 mm 입력 소켓에 곧바로 꽂아 별도 변환 부품이 필요 없습니다.
≤30 V AC, ≤60 V DC 정격	통신 신호와 저전압 직류 급전선 측정에 맞춘 정격입니다.
RJ11 2개 + RJ45 4개 복합 모델	한 세트로 여러 포트를 동시에 연결할 수 있어 패치 패널 점검 시간이 줄어듭니다.

핀 조합

RJ45 4핀 리드는
품번 끝 숫자로 구분

RJ45 4핀 리드는 RJ45/4x2069-4578과 RJ45/4x2069-3456 두 가지이며 품번 끝의 네 자리 숫자만 다릅니다. 이 숫자로 분기하는 핀 조합이 나뉘므로, 8P8C 커넥터에서 어떤 핀을 뽑을지 먼저 정한 뒤 주문하세요.

커넥터 핀을 바나나 플러그로 분기

RJ45/8은 8P8C 커넥터의 여덟 핀을 각각 Ø4 mm 바나나 플러그로 분기합니다. 케이블마다 플러그 색이 달라 핀 번호를 구분하기 쉽고, 측정기 입력에는 필요한 플러그만 골라 꽂으면 됩니다.

사양

RJ 테스트 리드 6종
모델 비교 사양

항목	RJ11-2	RJ45/2	RJ45-4-4578	RJ45/4-3456	RJ45/8	RJ11X2/RJ45X4
커넥터	6P4C(RJ11)	8P8C(RJ45)	8P8C(RJ45)	8P8C(RJ45)	8P8C(RJ45)	6P4C(RJ11) 2개 + 8P8C(RJ45) 4개
Ø4 mm 직선 바나나 플러그	2개	2개	4개	4개	8개	해당 없음
PJP 품번	RJ11/2X2069	RJ45/2X2069	RJ45/4x2069-4578	RJ45/4x2069-3456	RJ45/8X2069	RJ11X2/RJ45X4

RJ 테스트 리드 공통 사양

항목	사양
브랜드	ELECTRO-PJP
정격 전압	≤30 V AC, ≤60 V DC
길이 옵션	200
포장 수량	10개

RJ11 커넥터를 분기하는 RJ11-2

RJ11-2는 6P4C 커넥터를 Ø4 mm 직선 바나나 플러그 2개로 분기합니다. 전화선 접속부를 측정기에 연결해 신호선 전압을 읽을 때 적합합니다.

활용 분야

RJ 포트의 통신 신호를
측정하는 현장

구내 배선 점검 — RJ45 포트의 선 쌍 신호를 측정기 입력에 연결합니다.
전화선 점검 — RJ11 커넥터에 꽂아 신호선 전압을 확인합니다.
PoE 급전 확인 — 이더넷 포트의 직류 급전 전압을 핀별로 측정합니다.
패치 패널 점검 — 복합 모델로 여러 포트를 동시에 연결합니다.
통신 장비 인수 시험 — 포트 핀의 신호를 분석기에 연결해 기록합니다.

선택 가이드

커넥터와 핀 수에 맞는
RJ 리드 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
전화선(RJ11) 두 점을 측정하려면	RJ11-2	6P4C 커넥터에 플러그 2개라 전화선 신호선 측정에 맞습니다.
이더넷 한 쌍을 측정하려면	RJ45/2	8P8C 커넥터에 플러그 2개라 선 쌍 하나를 바로 측정기에 연결합니다.
이더넷 네 핀을 동시에 측정하려면	RJ45-4-4578 · RJ45/4-3456	플러그 4개로 네 핀을 한 번에 분기하며, 품번 끝 숫자로 핀 조합을 고릅니다.
이더넷 전체 핀을 분기하려면	RJ45/8	8P8C 커넥터의 여덟 핀을 플러그 8개로 모두 분기합니다.
RJ11과 RJ45를 함께 연결하려면	RJ11X2/RJ45X4	RJ11 커넥터 2개와 RJ45 커넥터 4개를 한 세트로 묶어 여러 포트를 동시에 점검합니다.

구성·옵션

포장 단위와
길이 옵션

6종 모두 포장 10개 단위입니다.
길이 옵션은 200 한 가지입니다.

RJ 리드와 함께 보는
테스트 리드

RJ11과 RJ45 리드는 무엇이 다릅니까?
연결하는 커넥터가 다릅니다. RJ11은 6P4C, RJ45는 8P8C 커넥터에 꽂습니다.
RJ11·RJ45 테스트 리드의 정격 전압은 얼마입니까?
6종 모두 ≤30 V AC, ≤60 V DC입니다. 상용 전원 계통에는 사용하지 마세요.
RJ45 4핀 리드 두 종은 어떻게 고릅니까?
품번 끝 숫자(4578 또는 3456)가 분기 핀 조합을 가리킵니다. 측정할 핀 번호를 알려 주시면 맞는 모델을 안내해 드립니다.
RJ 테스트 리드는 한 포장에 몇 개가 들어 있습니까?
10개입니다. 모든 모델이 같은 포장 단위로 공급됩니다.
