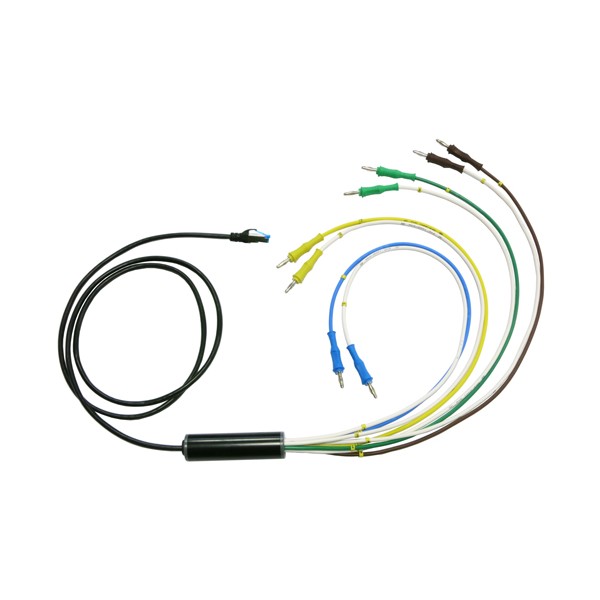

Electro-PJP 8P8C (RJ45) 커넥터 / 8 개의 직선형 Ø4MM 바나나 플러그

MODEL: RJ45/8
브랜드: ELECTRO-PJP
제품 자료: 종합 카탈로그

종합 카탈로그

제품문의 구매하기

RJ11·RJ45 커넥터째 꽂아
핀별로 측정하는 테스트 리드

ELECTRO-PJP RJ11 · RJ45 통신 테스트 리드

견적 받기

Electro-PJP 국내 정식 공급 파트너

ELECTRO-PJP RJ11 · RJ45 테스트 리드는 6P4C(RJ11)와 8P8C(RJ45) 모듈러 커넥터의 핀을 Ø4 mm 직선 바나나 플러그로 분기하는 통신 테스트 리드(RJ 브레이크아웃 리드)입니다. 정격 ≤30 V AC, ≤60 V DC의 저전압 신호선을 측정기에 연결합니다.

플러그 수는 2개, 4개, 8개로 나뉘며, RJ11 2개와 RJ45 4개를 한 세트로 묶은 모델도 있습니다. 포장 수량은 6종 모두 10개입니다. 핀마다 따로 접촉하지 않고 커넥터째 꽂아 측정하는 이 리드는 (주)테솔이 국내에 공식 공급합니다.

6종

RJ11 · RJ45 리드 모델

2 · 4 · 8개

바나나 플러그 수

Ø4 mm

직선 바나나 플러그

10개

포장 수량

특징

RJ 커넥터를 꽂아
핀을 분기하는 테스트 리드

핵심 특징	현장에서 달라지는 점
RJ11(6P4C)과 RJ45(8P8C) 지원	전화선과 이더넷 커넥터를 같은 방식으로 측정기에 연결할 수 있습니다.
바나나 플러그 2 · 4 · 8개	플러그 수가 많을수록 한 번에 연결할 수 있는 측정 포인트가 늘어납니다.
Ø4 mm 직선 바나나 플러그	측정기의 Ø4 mm 입력 소켓에 곧바로 꽂아 별도 변환 부품이 필요 없습니다.
≤30 V AC, ≤60 V DC 정격	통신 신호와 저전압 직류 급전선 측정에 맞춘 정격입니다.
RJ11 2개 + RJ45 4개 복합 모델	한 세트로 여러 포트를 동시에 연결할 수 있어 패치 패널 점검 시간이 줄어듭니다.

핀 조합

RJ45 4핀 리드는
품번 끝 숫자로 구분

RJ45 4핀 리드는 RJ45/4x2069-4578과 RJ45/4x2069-3456 두 가지이며 품번 끝의 네 자리 숫자만 다릅니다. 이 숫자로 분기하는 핀 조합이 나뉘므로, 8P8C 커넥터에서 어떤 핀을 뽑을지 먼저 정한 뒤 주문하세요.

커넥터 핀을 바나나 플러그로 분기

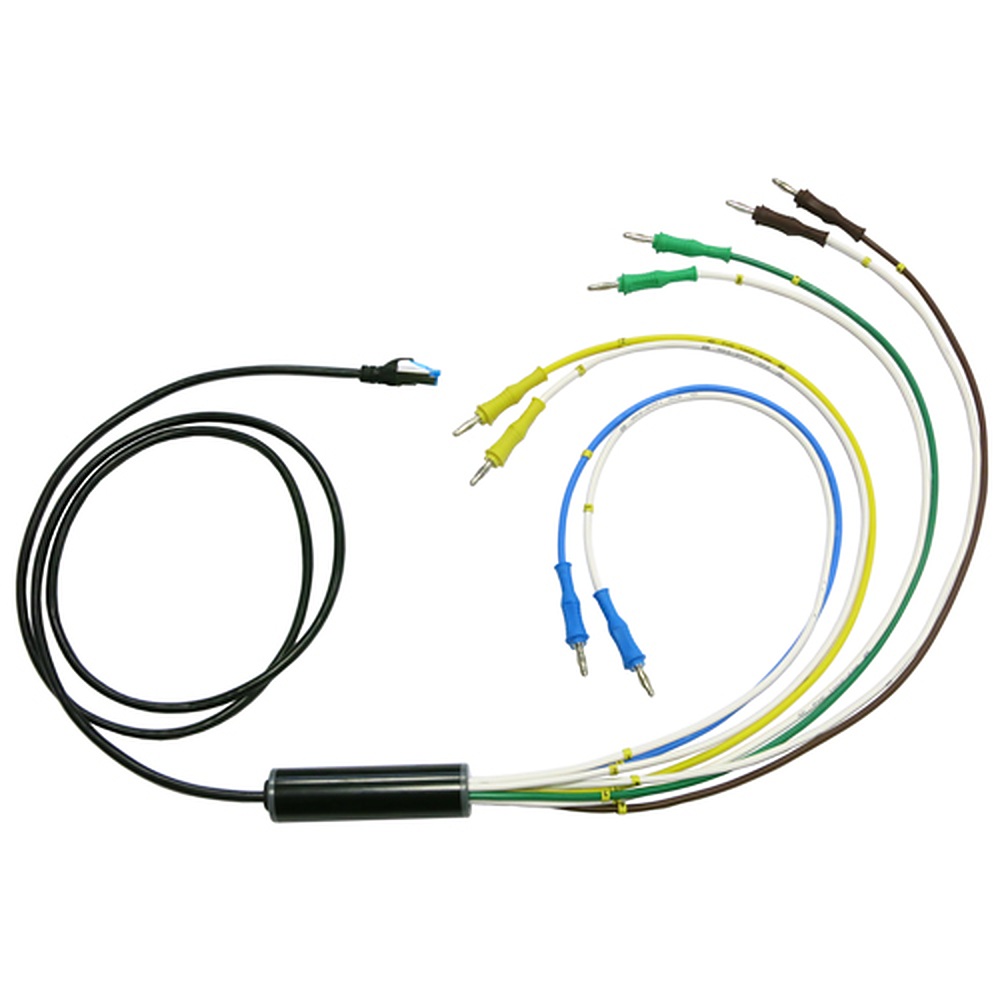

RJ45/8은 8P8C 커넥터의 여덟 핀을 각각 Ø4 mm 바나나 플러그로 분기합니다. 케이블마다 플러그 색이 달라 핀 번호를 구분하기 쉽고, 측정기 입력에는 필요한 플러그만 골라 꽂으면 됩니다.

사양

RJ 테스트 리드 6종
모델 비교 사양

항목	RJ11-2	RJ45/2	RJ45-4-4578	RJ45/4-3456	RJ45/8	RJ11X2/RJ45X4
커넥터	6P4C(RJ11)	8P8C(RJ45)	8P8C(RJ45)	8P8C(RJ45)	8P8C(RJ45)	6P4C(RJ11) 2개 + 8P8C(RJ45) 4개
Ø4 mm 직선 바나나 플러그	2개	2개	4개	4개	8개	해당 없음
PJP 품번	RJ11/2X2069	RJ45/2X2069	RJ45/4x2069-4578	RJ45/4x2069-3456	RJ45/8X2069	RJ11X2/RJ45X4

RJ 테스트 리드 공통 사양

항목	사양
브랜드	ELECTRO-PJP
정격 전압	≤30 V AC, ≤60 V DC
길이 옵션	200
포장 수량	10개

RJ11 커넥터를 분기하는 RJ11-2

RJ11-2는 6P4C 커넥터를 Ø4 mm 직선 바나나 플러그 2개로 분기합니다. 전화선 접속부를 측정기에 연결해 신호선 전압을 읽을 때 적합합니다.

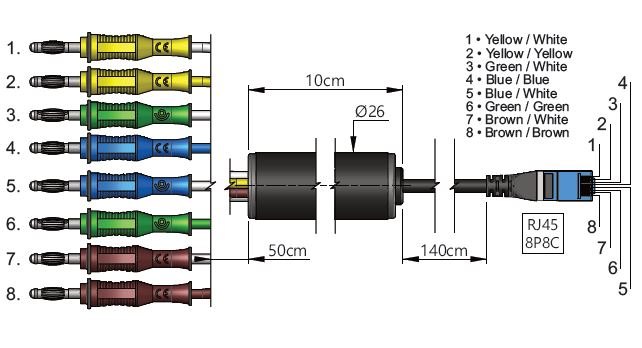

RJ45 커넥터와 8개 바나나 플러그의 핀별 색상 구성도

활용 분야

RJ 포트의 통신 신호를
측정하는 현장

구내 배선 점검 — RJ45 포트의 선 쌍 신호를 측정기 입력에 연결합니다.
전화선 점검 — RJ11 커넥터에 꽂아 신호선 전압을 확인합니다.
PoE 급전 확인 — 이더넷 포트의 직류 급전 전압을 핀별로 측정합니다.
패치 패널 점검 — 복합 모델로 여러 포트를 동시에 연결합니다.
통신 장비 인수 시험 — 포트 핀의 신호를 분석기에 연결해 기록합니다.

선택 가이드

커넥터와 핀 수에 맞는
RJ 리드 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
전화선(RJ11) 두 점을 측정하려면	RJ11-2	6P4C 커넥터에 플러그 2개라 전화선 신호선 측정에 맞습니다.
이더넷 한 쌍을 측정하려면	RJ45/2	8P8C 커넥터에 플러그 2개라 선 쌍 하나를 바로 측정기에 연결합니다.
이더넷 네 핀을 동시에 측정하려면	RJ45-4-4578 · RJ45/4-3456	플러그 4개로 네 핀을 한 번에 분기하며, 품번 끝 숫자로 핀 조합을 고릅니다.
이더넷 전체 핀을 분기하려면	RJ45/8	8P8C 커넥터의 여덟 핀을 플러그 8개로 모두 분기합니다.
RJ11과 RJ45를 함께 연결하려면	RJ11X2/RJ45X4	RJ11 커넥터 2개와 RJ45 커넥터 4개를 한 세트로 묶어 여러 포트를 동시에 점검합니다.

구성·옵션

포장 단위와
길이 옵션

6종 모두 포장 10개 단위입니다.
길이 옵션은 200 한 가지입니다.

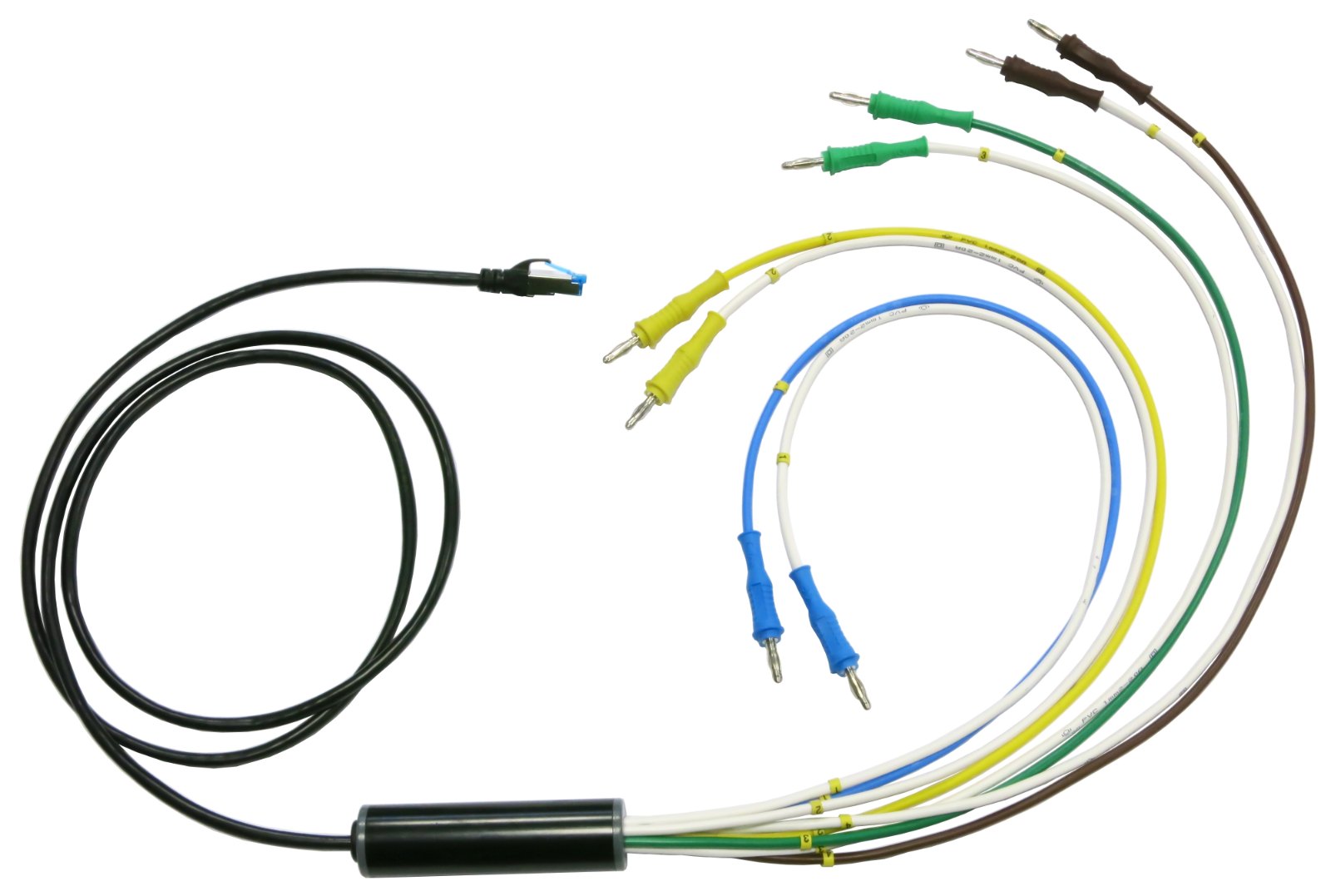

RJ45 커넥터에서 갈라진 여덟 가닥 바나나 플러그 케이블

RJ 리드와 함께 보는
테스트 리드

RJ11과 RJ45 리드는 무엇이 다릅니까?
연결하는 커넥터가 다릅니다. RJ11은 6P4C, RJ45는 8P8C 커넥터에 꽂습니다.
RJ11·RJ45 테스트 리드의 정격 전압은 얼마입니까?
6종 모두 ≤30 V AC, ≤60 V DC입니다. 상용 전원 계통에는 사용하지 마세요.
RJ45 4핀 리드 두 종은 어떻게 고릅니까?
품번 끝 숫자(4578 또는 3456)가 분기 핀 조합을 가리킵니다. 측정할 핀 번호를 알려 주시면 맞는 모델을 안내해 드립니다.
RJ 테스트 리드는 한 포장에 몇 개가 들어 있습니까?
10개입니다. 모든 모델이 같은 포장 단위로 공급됩니다.
