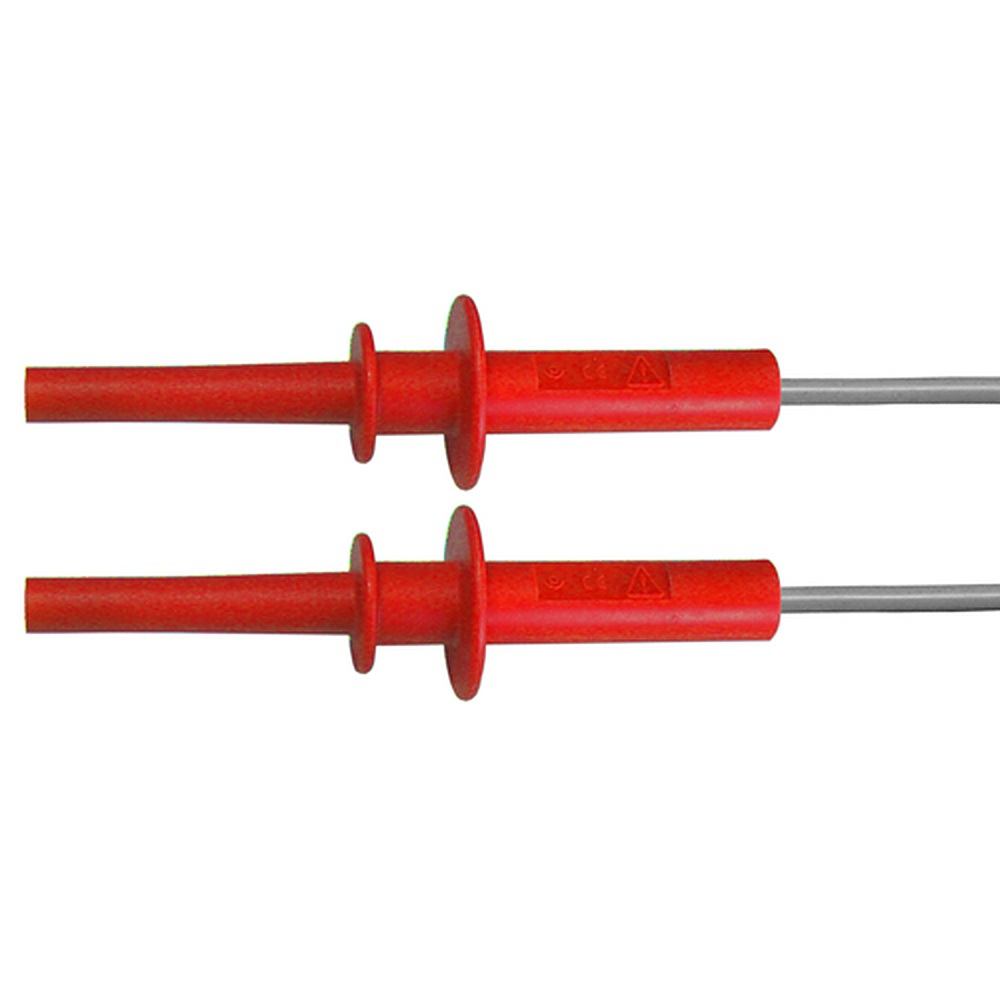

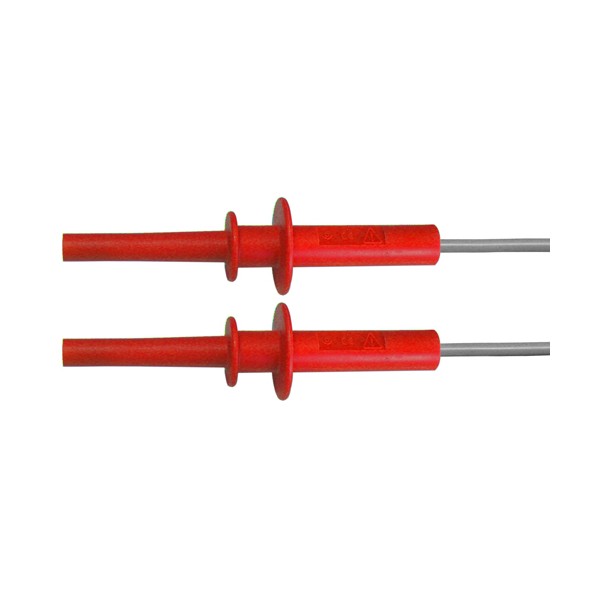

Electro-PJP 5600/5600 테스트 리드 w/ 4mm 바나나 플러그 암컷

Electro-PJP 5600/5600 테스트 리드 w/ 4mm 바나나 플러그 암컷

MODEL
5600/5600
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

측정점 쪽과 장비 쪽 끝을
따로 고르는 5 kV 테스트 리드

ELECTRO-PJP 5 kV 테스트 리드 · 악어 클립

견적 받기

Electro-PJP 국내 정식 공급 파트너

ELECTRO-PJP 5450·5500·5500/5500·5600/5500·5600/5600·5610은 5000 V CAT 0 (Transient overvoltage 2 kV) 정격의 고전압 테스트 리드와 악어 클립입니다. 양끝을 클립·바나나 플러그·프로브·오픈 끝으로 조합한 6종으로 구성됩니다.

정격 전류는 5450 악어 클립 단품이 20A, 나머지 리드가 10A이며 접점은 니켈 코팅 계열입니다. 측정점에 물리는 쪽과 장비에 꽂는 쪽을 따로 고를 수 있어 고전압 설비 점검의 연결 구성이 단순해집니다. 이 제품은 (주)테솔이 국내에 공식 공급합니다.

5000 V

CAT 0 정격

20A

5450 악어 클립 정격 전류

10A

5450 외 리드 정격 전류

6종

양끝 형상 조합

특징

양끝 모양을 조합하는
5 kV 테스트 리드

핵심 특징현장에서 달라지는 점
5000 V CAT 0 정격5 kV 대역 시험 장비에 쓰는 연결 리드를 같은 정격으로 맞출 수 있습니다.
양끝 형상 6종 조합클립, 바나나 플러그, 프로브, 오픈 끝을 조합해 측정점과 장비 단자 모양에 맞는 리드를 고를 수 있습니다.
20A 악어 클립(5450)정격 전류가 가장 높은 단품 클립이라 전류가 큰 경로의 접속을 보조할 때 알맞습니다.
PA6-고무 절연과 PP 절연클립 계열은 PA6-고무, 바나나 플러그·프로브 계열은 PP로 절연해 손이 닿는 부분의 절연을 확보합니다.
100·150 두 가지 길이5450을 뺀 리드는 시험대까지의 거리에 맞춰 두 길이 가운데 고를 수 있습니다.

구성 선택

끝 모양 조합으로 고르는
5 kV 리드

품번에서 5600이 붙은 쪽은 Ø4mm 바나나 플러그, 5500이 붙은 쪽은 악어 클립입니다. 5600/5500은 클립과 플러그 한쪽씩, 5500/5500은 양쪽 클립, 5600/5600은 양쪽 플러그입니다. 5500은 한쪽만 클립이고 반대쪽 끝은 열려 있습니다.

5610은 Ø4mm 테스트 프로브와 오픈 끝으로 이루어져 좁은 단자를 짚어 측정할 때 적합합니다. 오픈 끝 모델은 현장에서 단자나 커넥터를 압착해 쓰므로, 문의하실 때 함께 쓸 접속 부품도 알려 주세요.

양끝 모양 조합 예시

5600/5500은 클립으로 시험 대상을 물고 플러그로 측정 장비에 꽂는, 가장 흔히 쓰는 구성입니다. 클립 쪽이 두꺼운 절연으로 덮여 있어 손으로 잡고 물릴 때 충전부에 닿을 위험이 줄어듭니다.

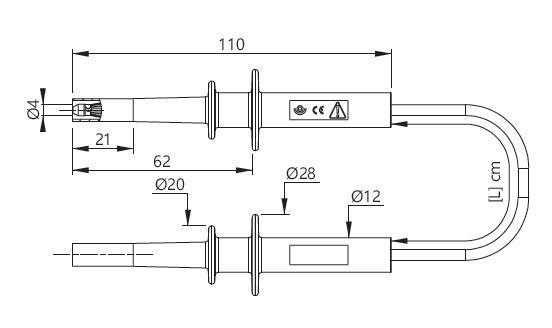

ELECTRO-PJP 5600/5600 - 테스트 리드의 치수도
테스트 리드의 치수도

사양

5 kV 리드·클립 6종 비교와
공통 사양

모델구성품번정격 전류길이 옵션절연
5450Ø4mm 악어 클립 단품5450-HT-#20A해당 없음PA6 - Rubber
5500악어 클립 / 반대쪽 오픈5500-HT-[L]-#10A100 / 150PA6 - Rubber
5500/5500악어 클립 / 악어 클립5500/5500-HT-[L]-#10A100 / 150PA6 - Rubber
5600/5500악어 클립 / Ø4mm 직선 바나나 플러그5600/5500-HT-[L]-#10A100 / 150PP
5600/5600Ø4mm 직선 수 바나나 플러그 / 플러그5600/5600-HT-[L]-#10A100 / 150PP
5610Ø4mm 테스트 프로브 / 반대쪽 오픈5610-HT-[L]-#10A100 / 150PP

시리즈 공통 사양

항목사양
정격 전압5000 V CAT 0 (Transient overvoltage 2 kV)
접점니켈 코팅 (5610 · 5600/5600은 니켈 코팅 황동)
포장 수량5450 5개, 5500 2개

활용 분야

5 kV 대역 설비의
측정 연결

  • 고전압 설비 전압 측정 — 5 kV 대역 설비의 측정점에 악어 클립을 물려 전압을 읽습니다.
  • 배전반·단자 측정 — 클립을 단자에 물리고 반대쪽 플러그를 계측기에 꽂습니다.
  • 좁은 단자 측정 — 5610 프로브로 단자를 짚어 접촉 측정합니다.
  • 양쪽 클립 연결 — 5500/5500으로 두 접점 사이를 클립끼리 잇습니다.

선택 가이드

연결 구성에 맞는
5 kV 리드 선택

이럴 때 (현장 조건)권장 모델선택 이유
한쪽은 클립, 한쪽은 바나나 플러그가 필요하다면5600/5500클립과 직선 플러그 조합이라 시험 대상을 물고 계측기에 바로 꽂을 수 있습니다.
양쪽 모두 바나나 플러그가 필요하다면5600/5600양끝이 직선 수 바나나 플러그라 양쪽 모두 Ø4mm 소켓에 꽂을 수 있습니다.
양쪽 모두 악어 클립이 필요하다면5500/5500양끝이 악어 클립이라 두 접점을 직접 이을 수 있습니다.
한쪽은 클립, 반대쪽은 직접 가공하려면5500반대쪽이 오픈 끝이라 원하는 단자나 커넥터를 달 수 있습니다.
프로브로 짚어 측정한다면5610Ø4mm 테스트 프로브와 오픈 끝 구성이라 좁은 단자 측정에 맞습니다.
악어 클립 하나만 필요하다면545020A 클립 단품이라 전류가 큰 경로의 접속을 보조할 때 알맞습니다.

구성·옵션

5 kV 리드 구성 정보

항목내용
끝 형상악어 클립 · Ø4mm 직선 수 바나나 플러그 · Ø4mm 테스트 프로브 · 오픈
길이 [L]100 / 150 (5450 제외)
색상 #품번의 # 위치에서 지정
