Electro-PJP 한국 독점 공급 파트너

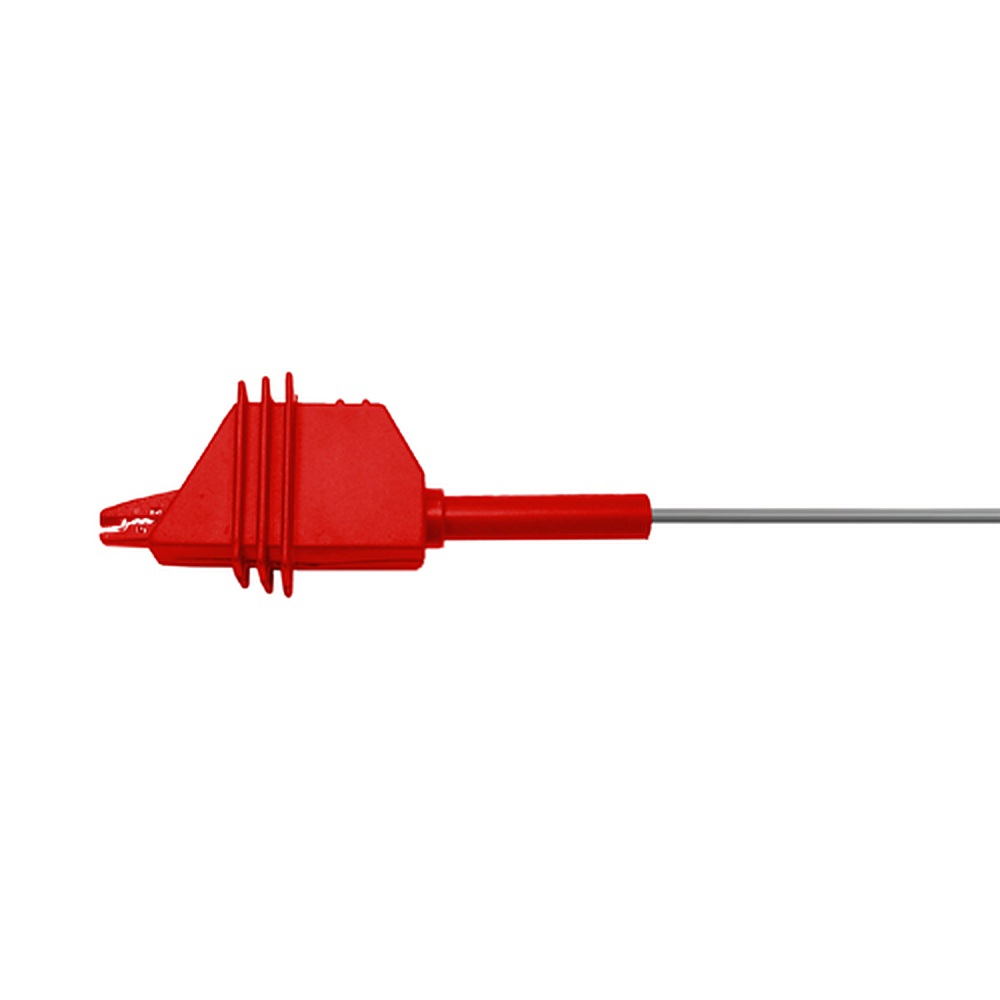

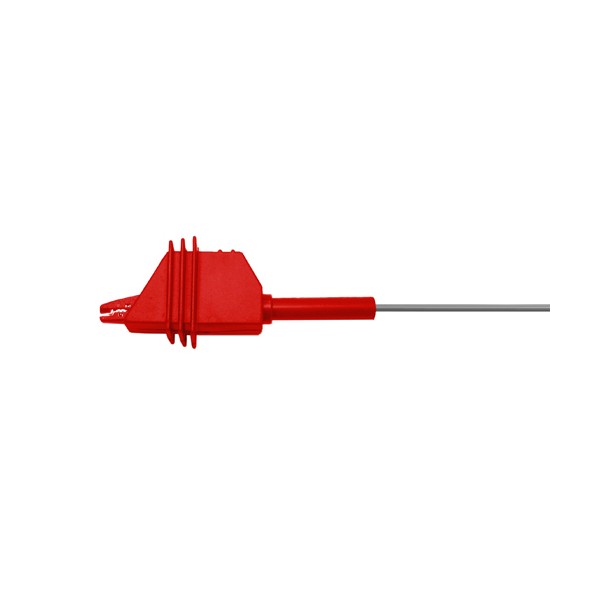

Electro-PJP 5500은 한쪽에 악어 클립을 달고 반대쪽 끝을 연 5 kV 악어 클립 테스트 리드(Alligator Clip Lead)입니다. 정격은 5000 V CAT 0 (Transient overvoltage 2 kV)이고 정격 전류는 10 A입니다.
절연은 PA6와 고무 소재이며 길이는 100 · 150 cm입니다. 2개입으로 포장됩니다. (주)테솔이 국내에 공식 공급합니다.
열린 끝 가공
5500의 반대쪽 끝에 달 단자 정하기
반대쪽 끝이 열려 있어 원하는 단자나 커넥터를 달아 사용합니다. 접속 부품의 종류를 미리 알려 주시면 구성 확인이 빠릅니다.
절연 소재
PA6·고무 절연과 니켈 도금 클립
절연은 PA6와 고무, 금속부는 니켈 도금입니다. 같은 5 kV 정격에서 양쪽 클립 구성은 5500/5500입니다.
사양
5500 악어 클립 리드 규격
| 구분 | 내용 |
|---|---|
| 품번 | 5500 |
| 구성 | 악어 클립 / 반대쪽 오픈 |
| 정격 전압 | 5000 V CAT 0 (Transient overvoltage 2 kV) |
| 정격 전류 | 10 A |
| 길이 | 100 · 150 cm |
| 절연 소재 | PA6 – 고무 |
| 금속부 | 니켈 도금 |
| 포장 수량 | 2개 |

활용 분야
5500 클립 리드가 쓰이는 배선
- 배전반·단자 측정 — 클립을 단자에 물리고 반대쪽 열린 끝은 계측 연결부에 맞춰 가공합니다.
같은 계열
5500에서 반대쪽 끝이 달라지는 5 kV 모델
- 5610 — Ø4mm 테스트 프로브와 오픈 끝 구성
- 5500/5500 — 양쪽 악어 클립
- 5600/5500 — 악어 클립과 직선 수 바나나 플러그
- 5600/5600 — 양쪽 직선 수 바나나 플러그
- 5450 — 리드 없는 악어 클립 단품, 20 A
관련 제품
5500과 나란히 찾는 PJP 시험 부품
- PJP 5 kV Ø4mm 안전 바나나 소켓 (5270 · 5273 · 5274 · 5275)
- PJP 켈빈 테스트 리드 (5066/Kelvin · 430 · 431 · 432 · 440 · 441 · KITKELVIN-4931HA)
- PJP 6000-PRO SMD 테스트 클립 리드 (6012 · 6020 · 6022 · 6033 · 6034 · 6035)
5500의 한쪽 끝은 어떤 형태입니까?
악어 클립입니다. 반대쪽 끝은 열려 있습니다.
5500은 몇 개입입니까?
2개입입니다.
5500의 정격 전류는 얼마입니까?
10 A입니다. 5450 클립 단품은 20 A입니다.
FAQ 자주묻는 질문
-
5500의 한쪽 끝은 어떤 형태입니까?
악어 클립입니다. 반대쪽 끝은 열려 있습니다.
-
5500은 몇 개입입니까?
2개입입니다.
-
5500의 정격 전류는 얼마입니까?
10 A입니다. 5450 클립 단품은 20 A입니다.
