Electro-PJP 한국 독점 공급 파트너

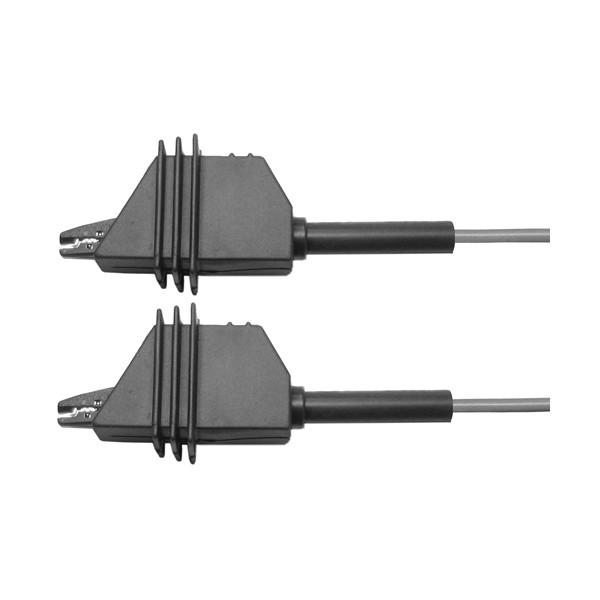

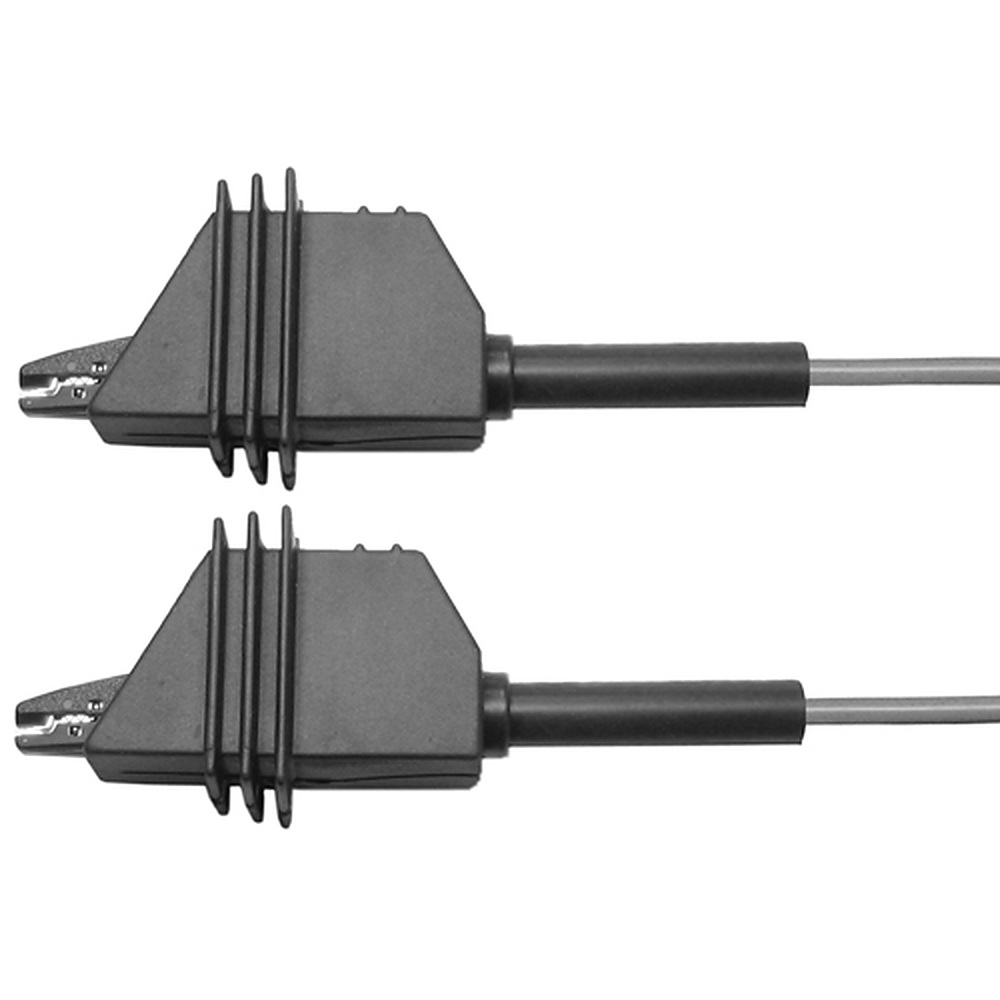

Electro-PJP 5500/5500은 양끝이 악어 클립인 5 kV 테스트 리드(Alligator Clip Lead)입니다. 정격은 5000 V CAT 0 (Transient overvoltage 2 kV)이고 정격 전류는 10 A입니다.
두 접점 사이를 클립으로 직접 잇는 구성이며 길이는 100 · 150 cm입니다. 절연은 PA6와 고무 소재입니다. (주)테솔이 국내에 공식 공급합니다.
양쪽 클립
5500/5500으로 두 접점을 직접 연결
양끝이 모두 악어 클립이므로 플러그나 열린 끝 가공 없이 두 접점을 이을 수 있습니다. 한쪽을 열린 끝으로 쓰려면 5500을 보세요.
정격 표기
5500/5500의 CAT 0와 과도 과전압
정격 전압은 5000 V CAT 0이고 과도 과전압 2 kV가 함께 표기됩니다. 다른 CAT 등급으로 환산하지 말고 표기된 그대로 사용 조건과 비교하세요.
사양
5500/5500 양끝 클립 사양
| 사양 항목 | 값 |
|---|---|
| 품번 | 5500/5500 |
| 구성 | 악어 클립 / 악어 클립 |
| 정격 전압 | 5000 V CAT 0 (Transient overvoltage 2 kV) |
| 정격 전류 | 10 A |
| 길이 | 100 · 150 cm |
| 절연 소재 | PA6 – 고무 |
| 금속부 | 니켈 도금 |

활용 분야
5500/5500 클립 리드의 연결 구성
- 양쪽 클립 연결 — 두 접점 사이를 클립끼리 잇는 구성에 사용합니다.
같은 계열
5500/5500 대비 다른 5 kV 리드 구성
- 5610 — Ø4mm 테스트 프로브와 오픈 끝 구성
- 5500 — 악어 클립 한쪽, 반대쪽 끝 오픈
- 5600/5500 — 악어 클립과 직선 수 바나나 플러그
- 5600/5600 — 양쪽 직선 수 바나나 플러그
- 5450 — 리드 없는 악어 클립 단품, 20 A
관련 제품
5500/5500 구매자가 함께 보는 시험 부품
- PJP 5 kV Ø4mm 안전 바나나 소켓 (5270 · 5273 · 5274 · 5275)
- PJP 켈빈 테스트 리드 (5066/Kelvin · 430 · 431 · 432 · 440 · 441 · KITKELVIN-4931HA)
- PJP 6000-PRO SMD 테스트 클립 리드 (6012 · 6020 · 6022 · 6033 · 6034 · 6035)
5500/5500의 양끝은 어떤 형태입니까?
양쪽 모두 악어 클립입니다.
5500/5500의 정격은 얼마입니까?
5000 V CAT 0 (Transient overvoltage 2 kV), 10 A입니다.
5500/5500의 길이는 어떻게 고릅니까?
100 cm와 150 cm 가운데 하나를 고릅니다.
FAQ 자주묻는 질문
-
5500/5500의 양끝은 어떤 형태입니까?
양쪽 모두 악어 클립입니다.
-
5500/5500의 정격은 얼마입니까?
5000 V CAT 0 (Transient overvoltage 2 kV), 10 A입니다.
-
5500/5500의 길이는 어떻게 고릅니까?
100 cm와 150 cm 가운데 하나를 고릅니다.
