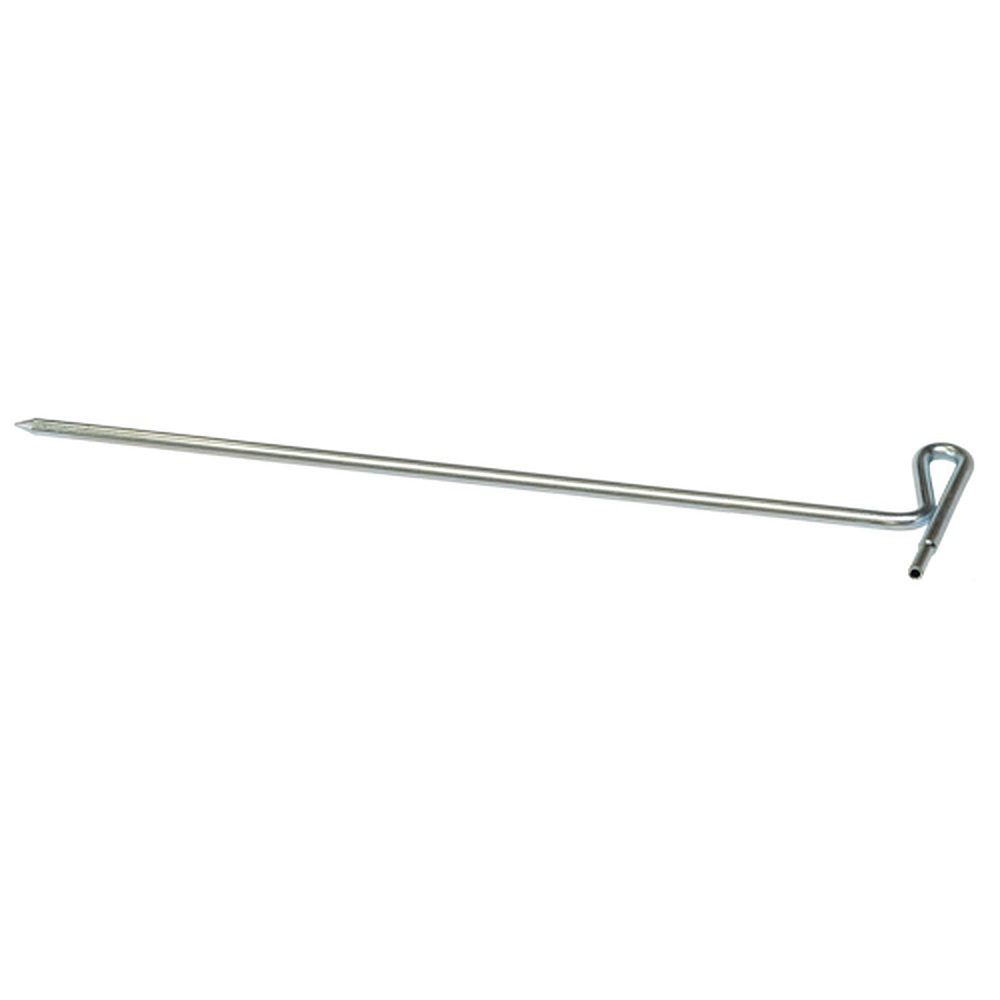

Electro-PJP 2221-d4/420 ø8MM 매끄러운 접지봉 / ø4MM 암 연결부

MODEL: 2221-d4/420
브랜드: ELECTRO-PJP
제품 자료: 종합 카탈로그

종합 카탈로그

제품문의 구매하기

접지 저항 측정 때 땅에 박아
보조 전극으로 삼는 접지봉

ELECTRO-PJP 2221 · 2223 접지봉과 MASSETTE1250G 망치

견적 받기

Electro-PJP 국내 정식 공급 파트너

ELECTRO-PJP 2221 · 2223 접지봉과 MASSETTE1250G 망치는 접지 저항 측정 때 땅에 박아 보조 전극으로 사용하는 접지 스파이크(어스 로드) 세트입니다. Ø8 mm와 Ø12 mm 지름, 24 cm와 42 cm 길이 가운데 토양과 측정 배치에 맞춰 고를 수 있습니다.

다섯 모델 가운데 2221-8을 제외한 네 모델은 Ø4 mm 암 연결부가 있어 측정 리드를 곧바로 꽂을 수 있고, 2223Drill은 봉 표면에 나사산을 내어 땅속 파지력을 높였습니다. 접지봉은 5개 한 포장이고 망치는 1개이며, (주)테솔이 국내에 공식 공급합니다.

Ø8 mm

2221 계열 접지봉 지름

Ø12 mm

2223 계열 접지봉 지름

24 · 42 cm

접지봉 길이 규격

Ø4 mm 암

측정 리드를 꽂는 연결부

특징

지름 · 길이 · 표면으로
나뉘는 접지봉 5종

핵심 특징	현장에서 달라지는 점
Ø4 mm 암 연결부	측정 리드를 꽂는 것만으로 연결이 끝나 클립을 물릴 필요가 없고 이동 중 접촉이 풀리는 일도 줄어듭니다.
Ø8 mm와 Ø12 mm 두 지름	연약한 토양에는 굵은 Ø12 mm, 일반 토양에는 가벼운 Ø8 mm를 쓰면 지지력과 운반 부담을 함께 맞출 수 있습니다.
매끄러운 봉과 나사산 봉	2223Drill의 나사산 표면은 땅속에서 봉이 빠지는 방향의 저항을 키워 측정 중 흔들림을 줄입니다.
24 cm와 42 cm 길이	얕게 박아도 되는 지반에는 24 cm, 전극 깊이가 필요한 지반에는 42 cm 봉을 고르세요.
중크롬산염 처리 강과 아연 도금 강	표면 처리를 한 강재라 습한 토양에서 반복 사용해도 부식 부담을 덜어 줍니다.

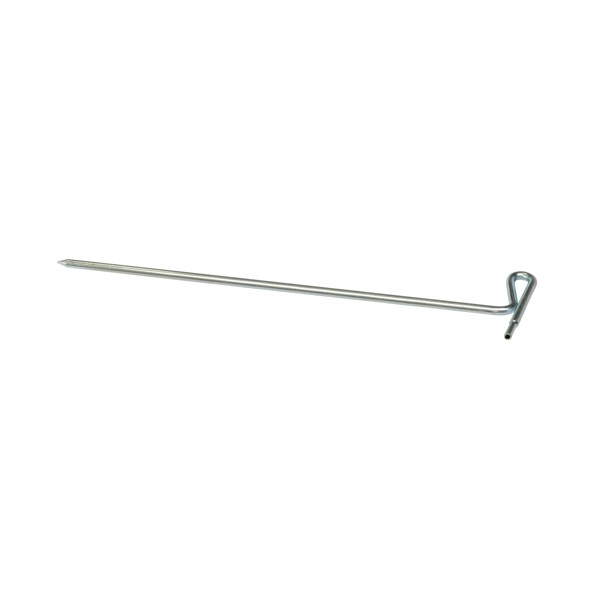

끝이 뾰족한 긴 T자형 금속 접지봉

설치 요령

토양 조건에 맞춘
봉 선택과 박기

접지 저항 측정값은 보조 전극의 접촉 상태에 따라 달라집니다. 토양이 단단하면 얇은 봉이 휘기 쉽고, 연약하면 짧은 봉이 흔들립니다. 단단한 지반에는 중크롬산염 처리 강의 Ø8 mm 봉을 망치로 수직으로 박고, 굵은 Ø12 mm 봉은 나사산 표면의 2223Drill과 매끄러운 2223Smooth 가운데 지반 상태에 맞게 고르세요.

접지봉을 박는 전용 망치 MASSETTE1250G

MASSETTE1250G는 접지봉을 땅에 박기 위한 전용 망치입니다. 봉 머리를 일반 공구로 두드릴 때 생기는 변형을 줄이고, 박은 뒤에는 곧바로 측정 리드를 연결할 수 있습니다.

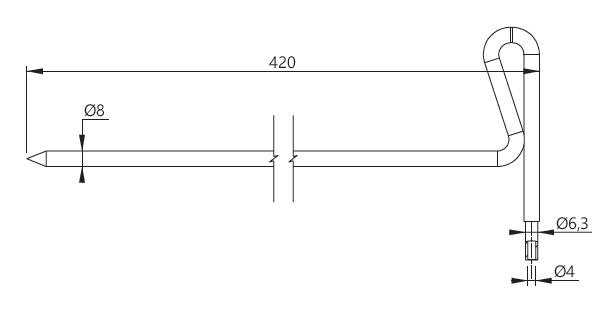

긴 T자형 접지봉의 길이 치수도

사양

접지봉 5종과
망치 사양

항목	2221-8	2221-d4	2221-d4/420	2223Smooth	2223Drill
지름	Ø8 mm	Ø8 mm	Ø8 mm	Ø12 mm	Ø12 mm
길이	24 cm	24 cm	42 cm	42 cm	42 cm
표면	매끄러움	매끄러움	매끄러움	매끄러움	나사산
연결부	해당 없음	Ø4 mm 암 연결부	Ø4 mm 암 연결부	Ø4 mm 암 연결부	Ø4 mm 암 연결부
재질	중크롬산염 처리 강	중크롬산염 처리 강	중크롬산염 처리 강	아연 도금 강	아연 도금 강
포장 수량	5	5	5	5	5

망치와 공통 사양

항목	사양
브랜드	ELECTRO-PJP
MASSETTE1250G	접지봉용 망치, 포장 수량 1
접지봉 PJP 품번	2221-8, 2221-d4, 2221-d4/420, 2223Smooth, 2223Drill
측정 리드 연결	Ø4 mm 바나나 플러그 리드 (2221-8 제외)

접지봉 머리의 Ø4 mm 암 연결부

접지봉 머리의 Ø4 mm 암 연결부에 직선 안전 바나나 플러그를 꽂아 측정 리드를 바로 연결하므로, 클립으로 봉을 물리는 방식보다 접촉 면적이 일정합니다.

활용 분야

접지 저항을
측정하는 현장

접지 저항 측정 — 보조 접지 전극으로 박아 측정기와 Ø4 mm 리드로 연결합니다.
전기설비 준공 점검 — 수전 설비 접지극과 보조 전극의 간격을 잡아 측정 배치를 구성합니다.
피뢰 설비 점검 — 옥외 접지극 주변에 보조 전극을 임시로 세워 저항을 확인합니다.
단단한 지반 작업 — 전용 망치로 봉을 반복해서 박아 전극 접촉을 확보합니다.

선택 가이드

지반과 연결부로 고르는
2221 · 2223 접지봉

이럴 때 (현장 조건)	권장 모델	선택 이유
Ø8 mm 봉으로 깊게 박을 때	2221-d4/420	길이 42 cm로 깊게 박을 수 있고 Ø4 mm 암 연결부에 리드를 바로 꽂습니다.
얕은 지반에서 짧게 사용할 때	2221-d4	길이 24 cm라 얕은 지반에 알맞고, Ø4 mm 암 연결부로 리드를 연결합니다.
연약 지반이라 굵은 봉이 필요할 때	2223Smooth · 2223Drill	Ø12 mm 아연 도금 강 봉이라 연약한 토양에서 지지력을 확보합니다.
땅속 파지력을 높이고 싶을 때	2223Drill	봉 표면의 나사산이 땅속에서 빠지는 방향의 저항을 키웁니다.
연결부 없이 짧은 봉만 필요할 때	2221-8	길이 24 cm에 연결부가 없는 가장 단순한 봉입니다.
봉을 박을 전용 공구가 필요할 때	MASSETTE1250G	접지봉 전용 망치라 봉 머리 변형을 줄입니다.

구성·옵션

포장 단위와
세트 구성

접지봉은 모델마다 5개 한 포장, 망치는 1개입니다.
접지봉 2개와 안전 리드를 묶은 구성은 KitTerreTN1 키트로 따로 준비되어 있습니다.

접지봉과 함께 쓰는
접지 측정 제품

2221 · 2223 접지봉에 측정 리드를 어떻게 연결합니까?
Ø4 mm 암 연결부에 Ø4 mm 바나나 플러그 리드를 꽂습니다. 연결부가 있는 모델은 2221-d4, 2221-d4/420, 2223Smooth, 2223Drill이며 2221-8에는 연결부가 없습니다.
2223Smooth와 2223Drill은 무엇이 다릅니까?
봉 표면이 다릅니다. Smooth는 매끄럽고 Drill은 나사산이 있으며, 두 모델 모두 Ø12 mm, 길이 42 cm, 아연 도금 강입니다.
접지봉 길이는 24 cm와 42 cm 중 어떻게 고릅니까?
박을 수 있는 깊이를 기준으로 고르세요. 24 cm는 2221-8과 2221-d4, 42 cm는 2221-d4/420과 2223 계열입니다.
접지봉과 MASSETTE1250G 망치의 포장 수량은 몇 개입니까?
접지봉은 모델마다 5개씩, 망치는 1개씩 포장됩니다.
