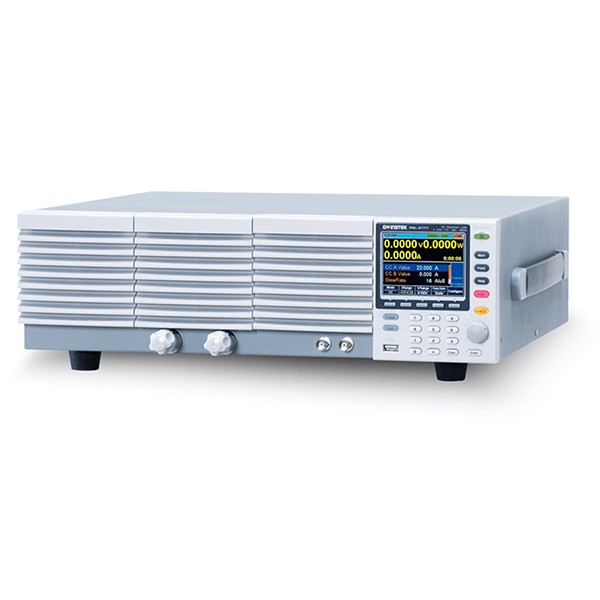

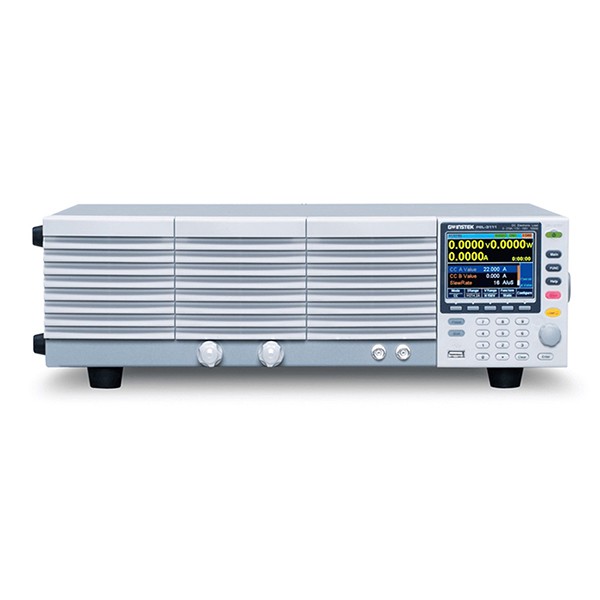

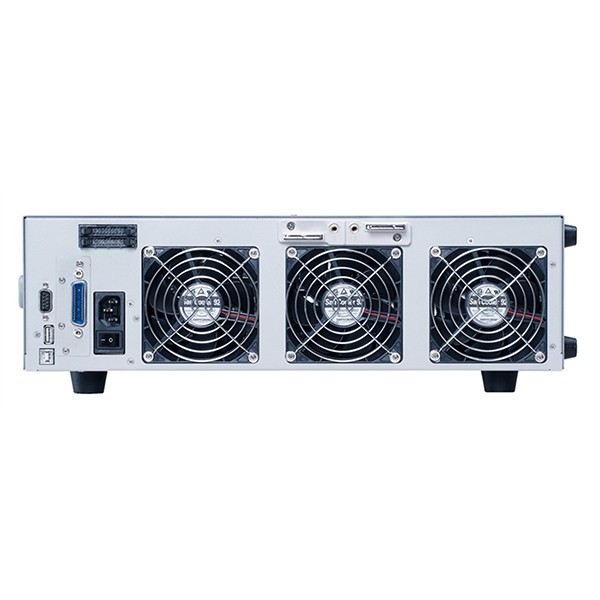

GW Instek 프로그래머블 벤치탑 DC 전자부하, PEL-3000/PEL-3000H

MODEL: PEL-3000(H) 시리즈
브랜드: GWINSTEK
제품 자료: 종합 카달로그

종합 카달로그

제품문의 구매하기

서버 전원과 EV 충전기의
반복 시험을 자동화하는 전자로드

GW Instek PEL-3000 / PEL-3000H DC 전자로드

견적 받기

GW Instek PEL-3000과 PEL-3000H는 150 V와 800 V 두 전압 계열에 175~2100 W 단독 모델과 부스터 병렬 3150~9450 W 조합 모델을 갖춘 단채널 프로그래머블 DC 전자로드입니다. 서버 전원과 EV 충전기 시험에 적합합니다.

CC·CR·CV·CP 모드와 0.0166 Hz~20 kHz 다이내믹 모드, 시퀀스와 프로그램 GO/NO-GO로 반복 시험을 자동화하므로 대전력 전원의 검증 시간이 줄어듭니다. 이 전자로드는 (주)테솔이 국내에 공식 공급합니다.

150 V · 800 V

두 전압 계열

9450 W

부스터 병렬 최대

16 A/µs

최대 슬루율 (PEL-3000)

100 세트

설정 메모리

특징

PEL-3000의 부스터 병렬과
자동 시험 기능

핵심 특징	현장에서 달라지는 점
부스터 병렬	부스터를 병렬로 묶어 단독 모델보다 큰 용량으로 확장할 수 있습니다.
다이내믹 모드	0.0166 Hz~20 kHz로 두 전류 값을 번갈아 걸어 컨버터의 스위칭 응답을 시험합니다.
시퀀스 · 프로그램	시험 조건을 미리 편집해 두고 결과를 GO/NO-GO로 판정해 반복 시험을 자동화합니다.
배터리 방전	CP, CC, CR 모드에서 방전 중지 조건을 정해 배터리 방전 시험을 진행합니다.
OCP · OPP 자동 시험	보호 동작점을 높은 분해능으로 자동 측정합니다.
소프트 스타트	1~200 ms 상승 시간으로 인러쉬 전류를 줄입니다.
IMON 출력	프로브 없이 부하 전류 변화를 BNC로 확인합니다.
자동 부하 해제	설정한 시간(최대 999시간 59분 59초)이 지나면 부하가 자동으로 꺼집니다.

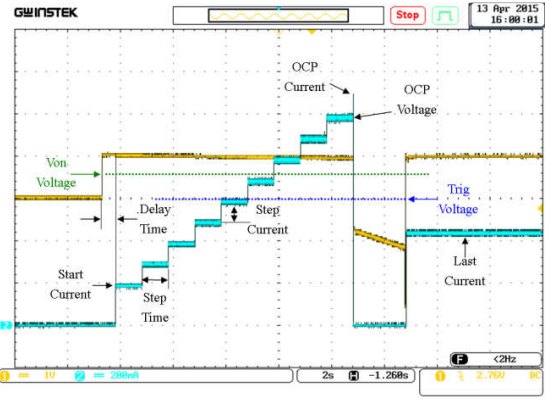

스텝 전류 시험 시 전압과 전류 변화 파형

용량 확장

단독 모델과
부스터 조합

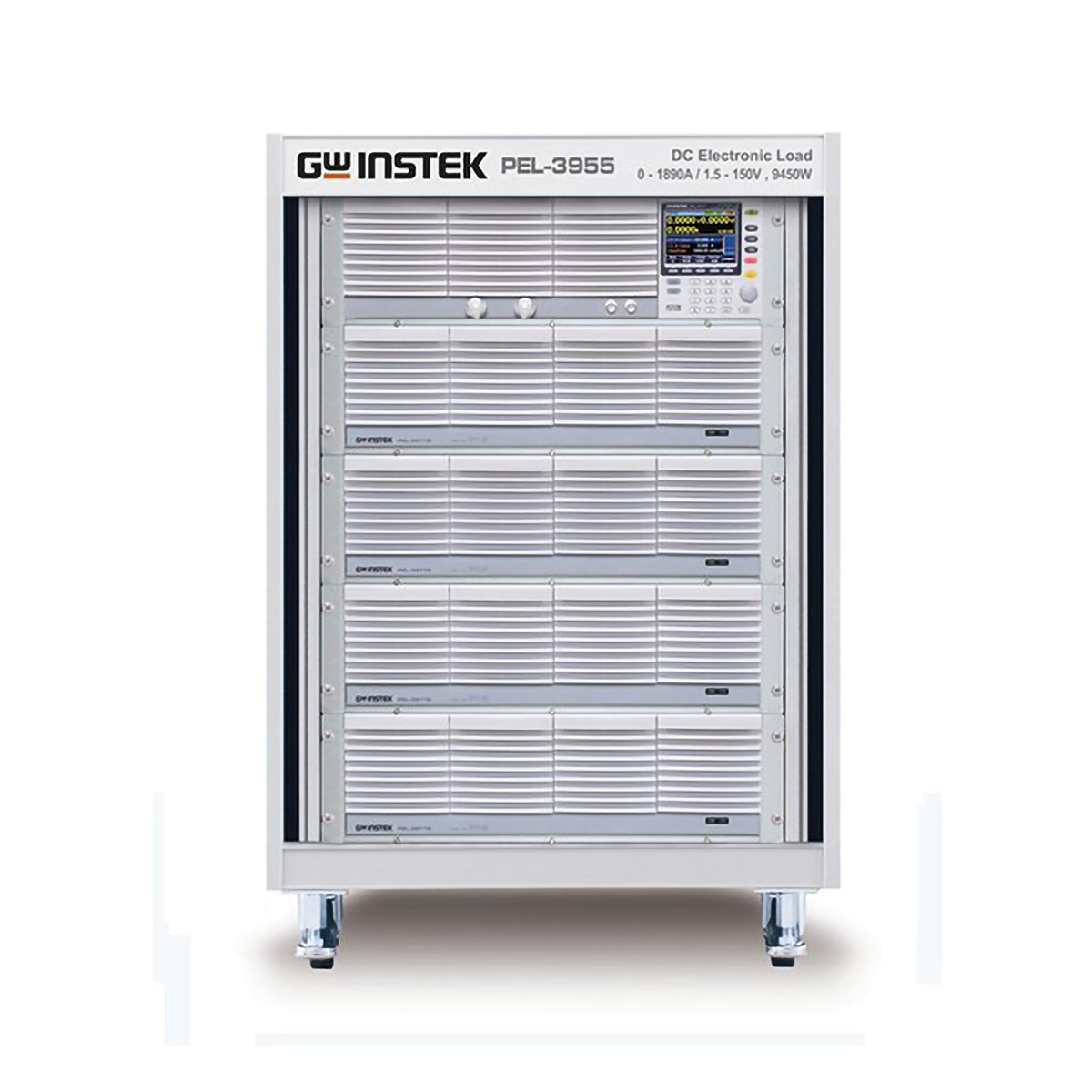

단독 모델은 150 V 계열 PEL-3021, 3041, 3111과 800 V 계열 PEL-3021H, 3041H, 3111H로 나뉘며 각각 175, 350, 1050 W를 받습니다. 용량이 더 필요하면 부스터를 병렬로 묶은 조합 모델로 확장할 수 있습니다.

조합 모델은 마스터가 부하를 분배하므로 한 대처럼 설정할 수 있습니다. 병렬로 묶으면 CC 설정 정확도 범위가 단독보다 넓어지므로, 정밀 시험이라면 사양 표의 값을 확인하세요.

다이내믹 모드로 스위칭 부하 재현

다이내믹 모드는 0.0166 Hz~20 kHz로 두 전류 값을 번갈아 걸어 컨버터의 스위칭 응답을 시험합니다. 시퀀스와 프로그램을 함께 쓰면 부하 급변 시나리오를 반복 실행할 수 있습니다.

사용 방법

PEL-3000/3000H 전자부하
USB 연결과 SCPI 명령

PEL-3000과 PEL-3000H는 USB(CDC ACM)와 RS-232가 기본이며 GPIB와 LAN은 옵션 카드로 추가할 수 있습니다. SCPI 명령으로 부하 입력과 설정값을 제어하고, LabVIEW Driver와 VBA 예제 프로그램으로 자동 시험을 구성할 수 있습니다.

소프트웨어·도구	하는 일
USB Driver	USB CDC ACM 연결용 PC 드라이버
LabVIEW Driver (PEL-3000 / PEL-3000H)	LabVIEW 2009용 원격 제어 프로그램 작성
VBA sample program include datalog	PEL-3000/3000A 시리즈 접근용 VBA 예제(데이터 기록 포함)
Realterm 등 터미널 프로그램	명령을 직접 보내 통신 확인

처음 연결하는 순서

순서	할 일
1	Shift + Utility Help > Interface[F3]에서 Interface를 USB로 설정합니다. RS-232를 쓸 때는 같은 화면에서 Baud Rate(2400~38400)와 패리티를 정하세요.
2	후면 USB 디바이스 포트와 PC를 연결하고 USB Driver를 설치합니다.
3	Realterm 같은 터미널에서 할당된 COM 포트를 고르고 Open을 눌러 연결하세요.
4	*IDN?을 보내 모델과 펌웨어 응답을 확인합니다.
5	전류 설정과 입력 켜기 명령을 보내고 :MEAS:VOLT?로 부하 전압을 읽습니다.

PEL-3000(H) SCPI 명령 예시

명령	하는 일
*IDN?	장비 정보 조회(응답 예: GWInstek, PEL-3111H,12345678,V1.01.001)
:CURR MIN	전류 설정값을 최솟값으로 설정
:INP ON	부하 입력 켜기
:INPut:MODE LOAD	수동 운전 모드로 설정
:MEAS:VOLT?	부하 전압 측정값 조회(응답 예: >5.00000)

명령 형식은 펌웨어 버전에 따라 다를 수 있으니 PEL-3000/3000H Programming Manual을 함께 확인하세요.

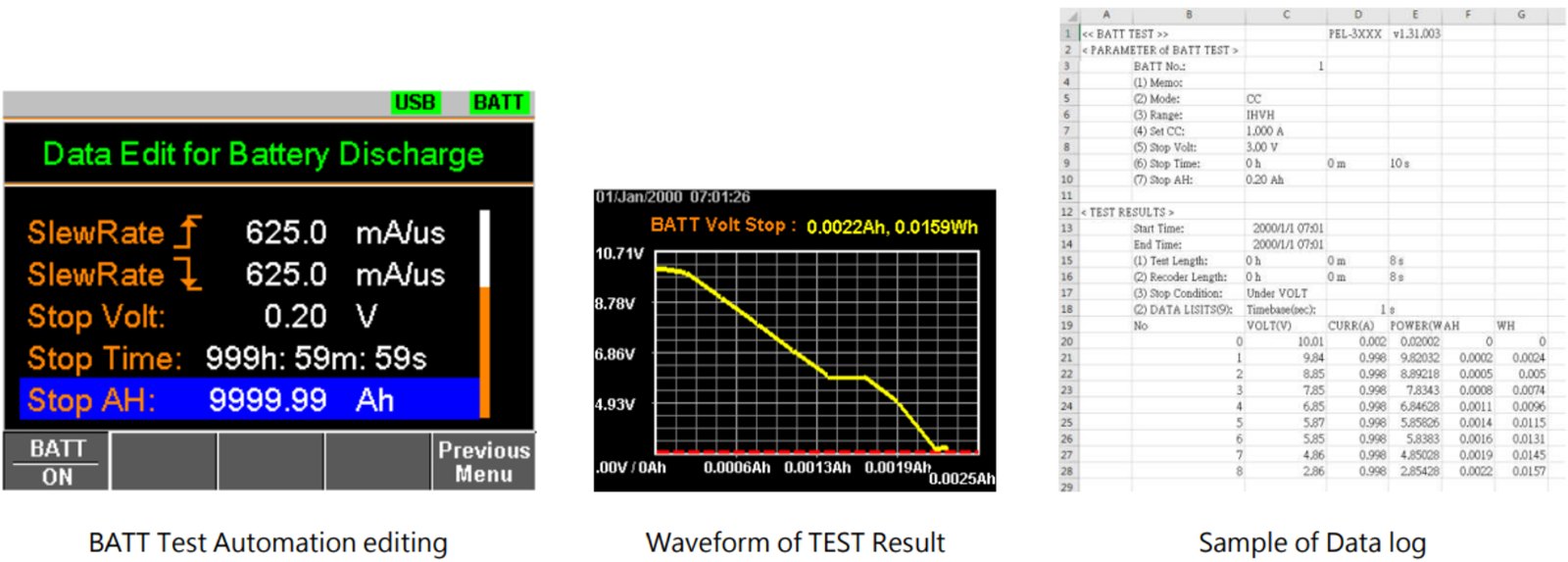

배터리 방전 시험 설정, 결과 그래프, 로그 화면

사양

PEL-3000·PEL-3000H 모델 비교와
시리즈 공통 사양

항목	PEL-3021 · 3041 · 3111	PEL-3211(부스터) · 3212
PEL-3000 (150 V) 전류	35 / 70 / 210 A	420 A
PEL-3000 (150 V) 전력	175 / 350 / 1050 W	2100 W

항목	PEL-3021H · 3041H · 3111H	PEL-3211H(부스터) · 3212H
PEL-3000H (800 V) 전류	8.75 / 17.5 / 52.5 A	105 A
PEL-3000H (800 V) 전력	175 / 350 / 1050 W	2100 W

시리즈 공통 사양

항목	사양
조합 모델	PEL-3000: 1.5~150 V, 630~1890 A / PEL-3000H: 5~800 V, 157.5~472.5 A / 3150 · 5250 · 7350 · 9450 W
동작 모드	CC · CV · CR · CP · CC+CV · CR+CV · CP+CV, 시퀀스, 프로그램(GO/NO-GO), 다이내믹 0.0166 Hz~20 kHz
CC 설정 정확도	단독 ±(0.2 % of set + 0.1 % of f.s.) + Vin/500 kΩ · 병렬 ±(1.2 % of set + 1.1 % of f.s.)
전압계 · 전류계	전압 ±(0.1 % rdg + 0.1 % f.s.) · 전류 ±(0.2 % rdg + 0.3 % f.s.)
슬루율	최대 16 A/µs (PEL-3000) · 0.84 A/µs (PEL-3000H)
인터페이스	USB 2.0 device/host · RS-232 · GPIB / LAN 옵션
최소 동작 전압	PEL-3000 0.75 V (정격 전류 절반) · 1.5 V (정격 전류)
입력 전압 범위	PEL-3000 1.5~150 V · PEL-3000H 5~800 V
입력 저항	PEL-3000 500 kΩ · PEL-3000H 3.24 MΩ (단독 모델)
소프트 스타트	Off 또는 1~200 ms (분해능 1 ms)
IMON 출력	BNC · 높은 · 낮은 전류 수준 0~10 V, 중간 수준 0~1 V
자동 부하 해제 타이머	1초~999시간 59분 59초 또는 Off
설정 메모리	100 세트
디스플레이	3.5인치 TFT LCD
아날로그 제어	후면 J1 · J2 커넥터
보호 기능	OCP · OVP · OPP · OTP · UVP · RVP (OTP · RVP 제외 임계치 조절 가능)
AC 입력 전원	단상 90~132 VAC 또는 180~250 VAC, 47~63 Hz
최대 소비 전력	90~230 VA (모델별)
치수 (W × H × D)	PEL-3021 · 3041 214.5 × 124 × 400 mm · PEL-3111 429.5 × 128 × 400 mm · PEL-3211 427.7 × 128 × 592.5 mm
무게	약 6 kg (3021) · 7 kg (3041) · 17 kg (3111) · 23 kg (3211)

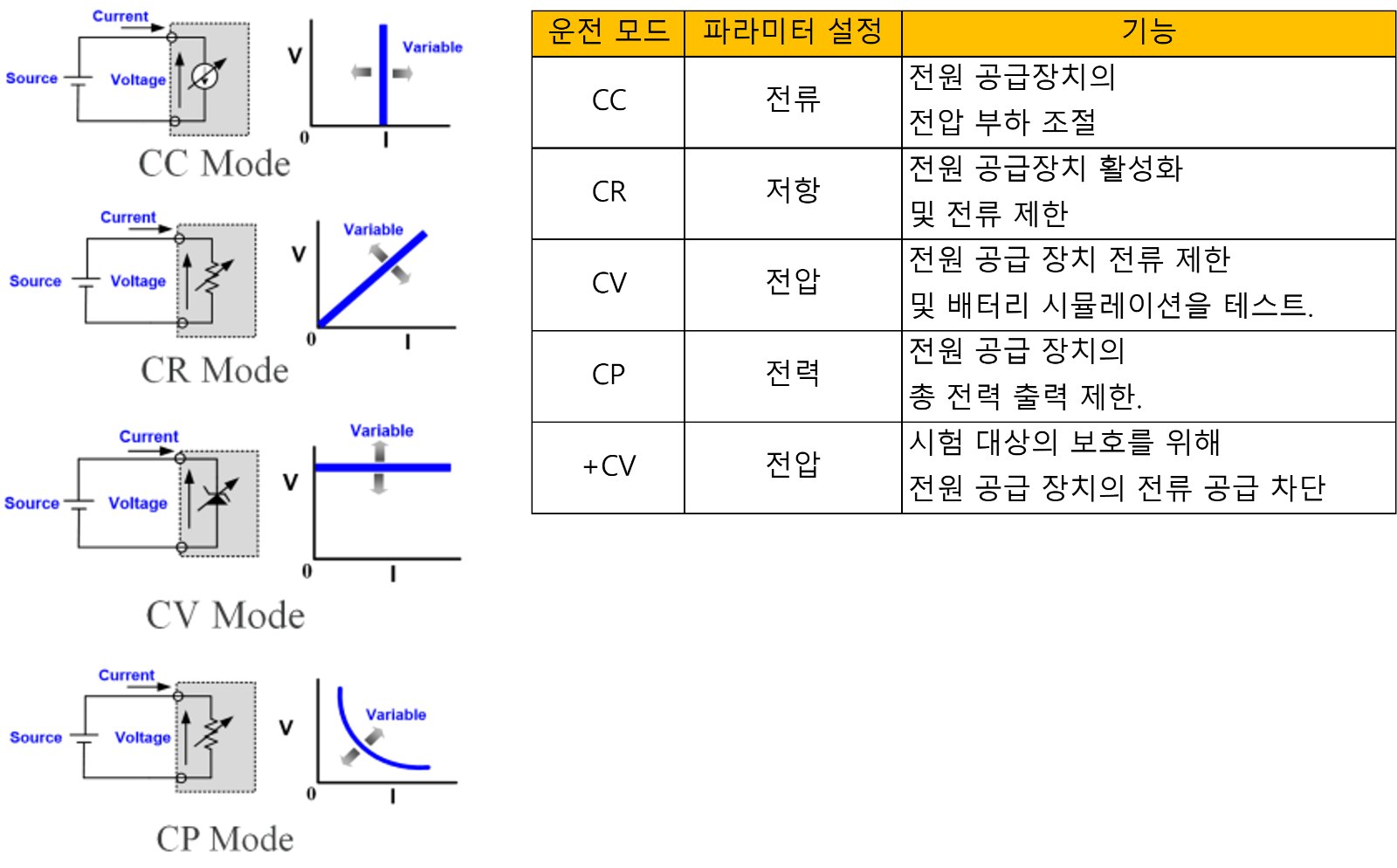

CC, CR, CV, CP 동작 모드 특성 그림

활용 분야

서버 전원부터
EV 배터리까지

서버 · SPS 전원 공급기 — 출력에 부하를 걸어 시험합니다.
전기차 온보드 충전기와 DC-DC 컨버터 — PEL-3000H로 고전압 출력을 시험합니다.
고전압 HV 배터리 — PEL-3000H로 시험합니다.
고출력 PSU · 통신 정류기 — 대전력 부하를 걸어 시험합니다.
대전류 전원 — OCP 동작점을 자동으로 시험합니다.

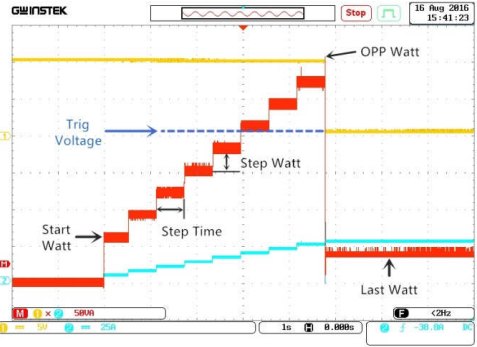

스텝 전력 시험 시 전력 변화 파형

선택 가이드

전압 계열과 용량에 맞는
PEL-3000 구성

이럴 때 (시험 조건)	권장 구성	선택 근거
150 V 이하에서 175~2100 W 한 대로 충분할 때	PEL-3000 단독 모델 (3021 · 3041 · 3111)	150 V 계열 단독 구성으로, 전력에 맞춰 단독 모델 가운데 고릅니다.
800 V급 전원을 175~2100 W 한 대로 시험할 때	PEL-3000H 단독 모델 (3021H · 3041H · 3111H)	800 V 계열 단독 구성으로 전기차 충전기와 HV 배터리 시험에 맞습니다.
3150 W 이상 대전력이 필요할 때	조합 모델 (150 V · 800 V 계열)	부스터를 병렬로 묶어 최대 9450 W까지 용량을 확장합니다.

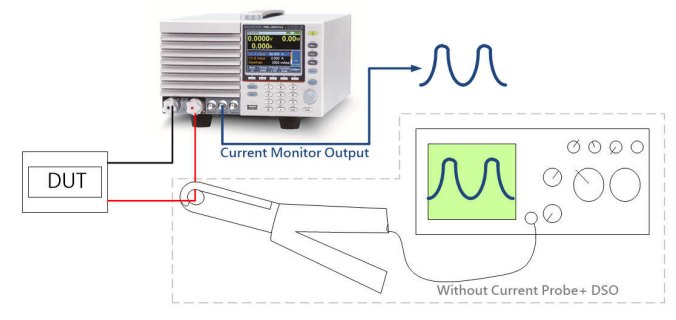

전자부하와 피시험기기 연결 및 전류 파형 측정 구성도

구성·옵션

PEL-3000 품번과
옵션 품목

구분	품번	설명
단독 모델 (150 V)	PEL-3021 · 3041 · 3111 · 3212 · 3211 (부스터)	175~2100 W
단독 모델 (800 V)	PEL-3021H · 3041H · 3111H · 3212H · 3211H (부스터)	175~2100 W
조합 모델 (150 V)	PEL-3322 · 3323 · 3424 · 3533 · 3535 · 3744 · 3955	부스터 병렬 대전력 구성
조합 모델 (800 V)	PEL-3322H · 3533H · 3744H · 3955H	부스터 병렬 대전력 구성
옵션	GPIB 카드 · LAN 카드 · 부스터 · 랙 마운트 키트 · R-CON	랙 마운트는 JIS·EIA 규격, PEL-3021 · 3041 · 3111용
기본 구성	사용 설명서 · 전원 코드 · 보호 덮개 · 절연 시트 · GTL-255	프레임 링크 케이블 GTL-255는 PEL-3211 구성

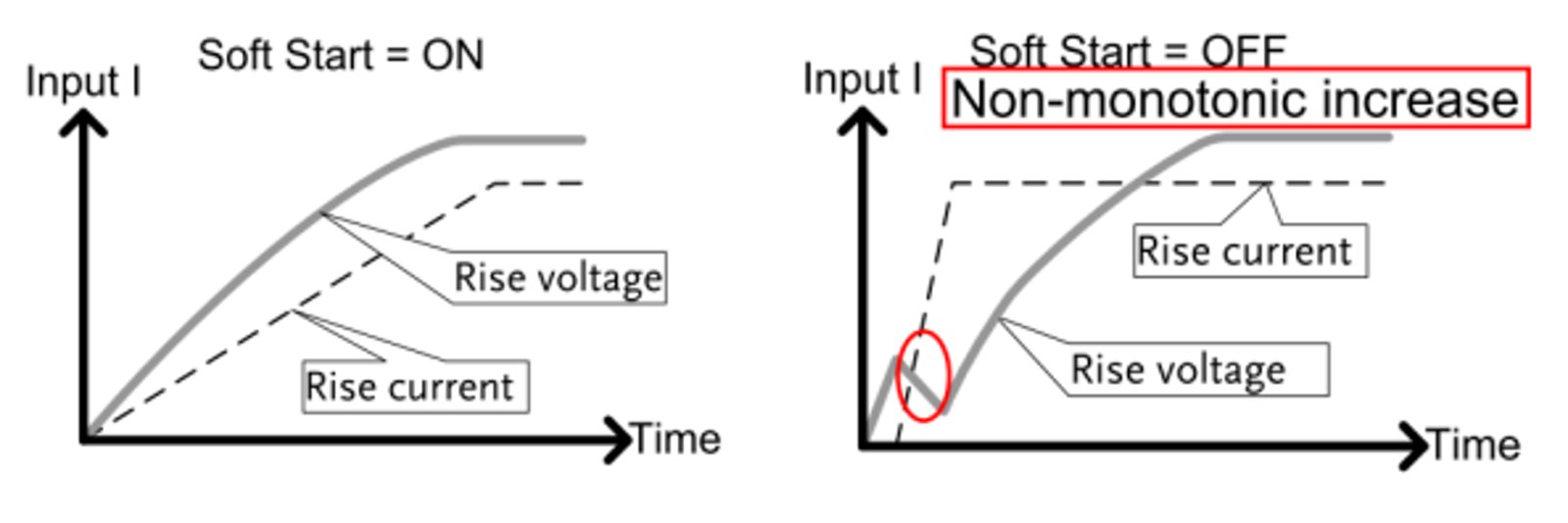

소프트 스타트 동작 시 전압과 전류 변화 그림

교정

PEL-3000 교정 관리와
KOLAS 안내

병렬 구성은 단독 모델과 정확도 사양이 다르므로 사용하는 구성에 맞춰 교정 이력을 관리하세요. 구성별 교정이 (주)테솔의 KOLAS 인정 범위에 드는지 확인해 안내해 드립니다.

PEL-3000과 함께 보는
DC 전자로드

PEL-3000과 PEL-3000H는 무엇이 다릅니까?
PEL-3000은 150 V 계열, PEL-3000H는 800 V 계열입니다. 단독 모델의 전력은 175, 350, 1050 W로 같습니다.
PEL-3000 단독 모델과 조합 모델은 무엇이 다릅니까?
조합 모델은 마스터에 부스터를 병렬로 묶은 구성입니다. 그래서 단독 모델보다 큰 전력을 받습니다.
PEL-3000의 인터페이스는 무엇이 있습니까?
USB 2.0 device/host와 RS-232가 기본이고 GPIB와 LAN은 옵션입니다.
PEL-3000을 랙에 설치할 수 있습니까?
네, PEL-3021, 3041, 3111용 랙 마운트 키트가 JIS와 EIA 규격으로 있습니다.
PEL-3000용 제어 소프트웨어가 있습니까?
네, PEL-3000 제어 소프트웨어 R-CON을 지원하며 30일 동안 체험판으로 사용할 수 있습니다.
