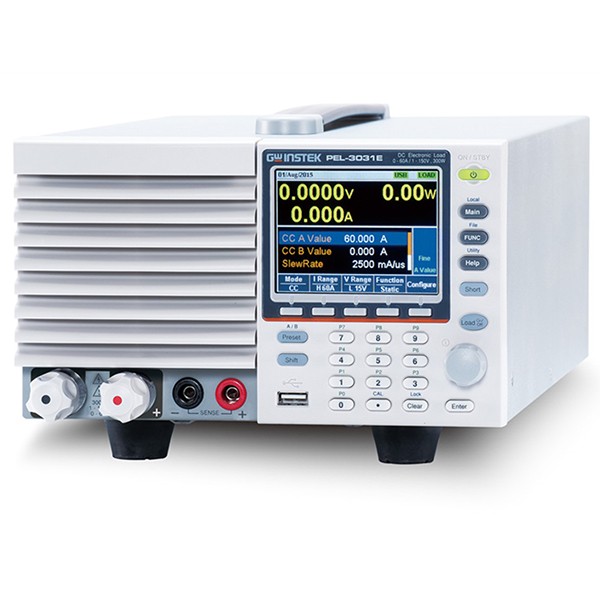

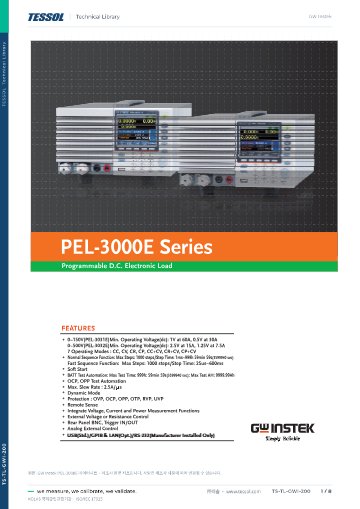

GW Instek PEL-3000E는 PEL-3031E(1~150 V, 60 A)와 PEL-3032E(2.5~500 V, 15 A) 두 모델로 구성된 단채널 프로그래머블 DC 전자로드로, 충전기와 어댑터, 파워뱅크의 출력과 배터리 방전을 시험합니다.
25 µs 단위의 빠른 시퀀스로 부하 급변 조건을 만들고, 소프트 스타트로 인러쉬 전류와 과전압을 억제합니다. 그래서 시험 대상 전원을 손상시키지 않고 과도 특성을 확인할 수 있습니다. 이 전자로드는 (주)테솔이 국내에 공식 공급합니다.
특징
PEL-3000E의 빠른 시퀀스와
보호 시험 기능
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 빠른 시퀀스 | 25 µs 단위로 부하 조건을 바꿔 순간적인 부하 급변을 재현합니다. |
| 소프트 스타트 | 상승 시간을 정해 인러쉬 전류와 과전압을 억제합니다. |
| 배터리 방전 | 전류, 시간, AH 조건으로 방전 종료 시점을 정할 수 있습니다. |
| OCP · OPP 자동 시험 | OCP·OPP 동작점을 높은 분해능으로 찾아 전원의 보호 회로를 검증합니다. |
| 보호 기능 | OCP·OPP·OVP·UVP·OTP·RVP를 지원합니다. |
| 원격 감지 | Remote Sense 케이블이 기본 구성에 들어 있어 배선 전압 강하를 보상합니다. |

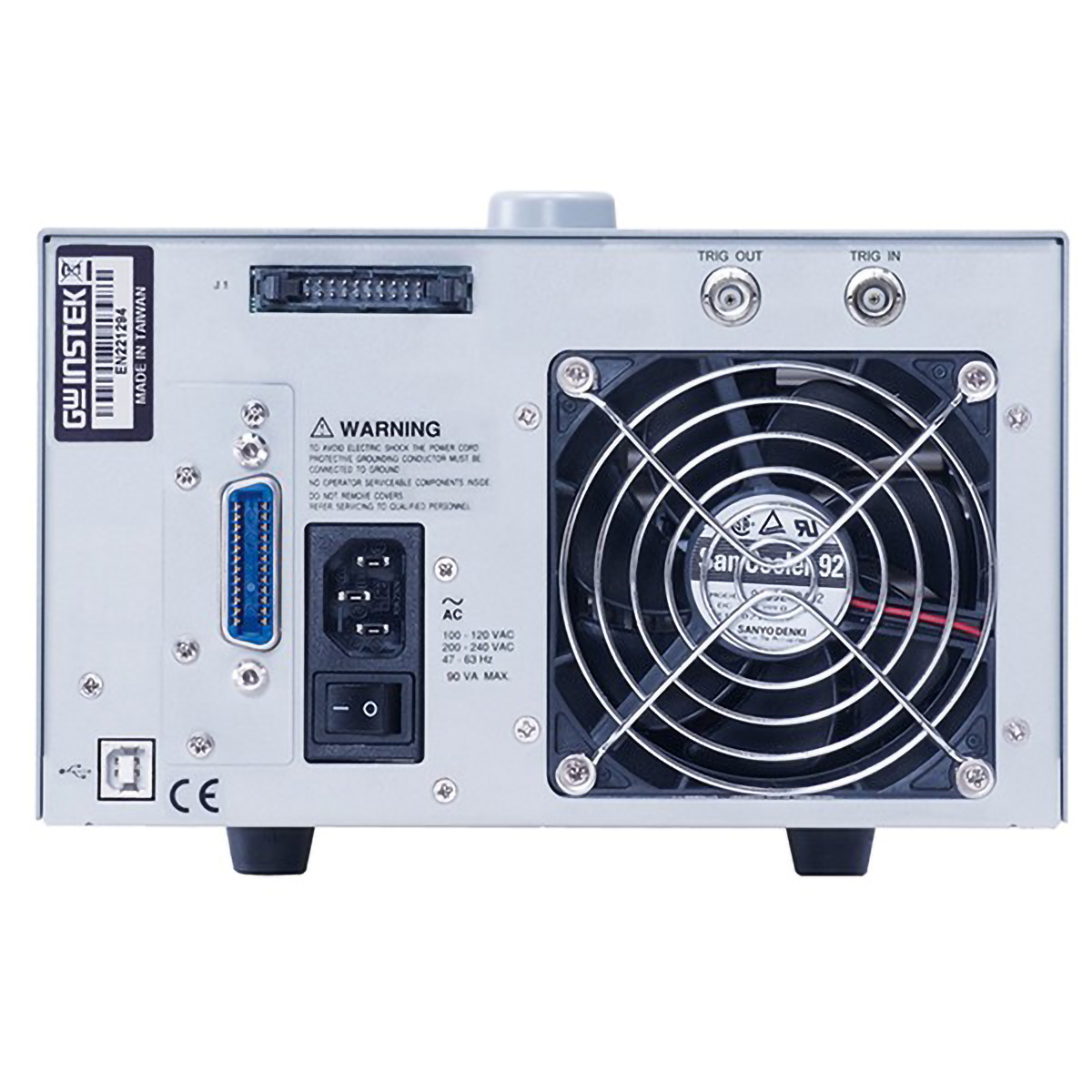

| 아날로그 제어 | 후면 J1·J2 커넥터로 외부 신호를 받아 부하를 제어할 수 있습니다. |
| PC 제어 | USB가 기본이고, GPIB와 LAN 카드를 옵션으로 추가할 수 있습니다. |
충전기 시험
충전기·어댑터의
부하 조건 재현
충전기와 어댑터는 출력 전압이 부하 변화에 흔들리지 않아야 합니다. PEL-3000E는 CC, CV, CR, CP에 결합 모드(CC+CV, CR+CV, CP+CV)를 더한 7개 운전 모드로 실제 사용 조건에 가까운 부하를 겁니다.
일반 시퀀스는 1000 스텝을 1 ms~999 h로, 빠른 시퀀스는 1000 스텝을 25 µs~600 ms로 설정할 수 있습니다. 느린 방전과 급격한 부하 변화를 한 장비에서 모두 시험합니다.
소프트 스타트로 인러쉬 전류 억제
LED 드라이버처럼 인러쉬 전류에 민감한 전원은 부하를 급히 연결하면 보호가 걸립니다. 소프트 스타트로 상승 시간을 정하면 전류가 완만하게 올라가 시험 대상의 오동작을 줄입니다.

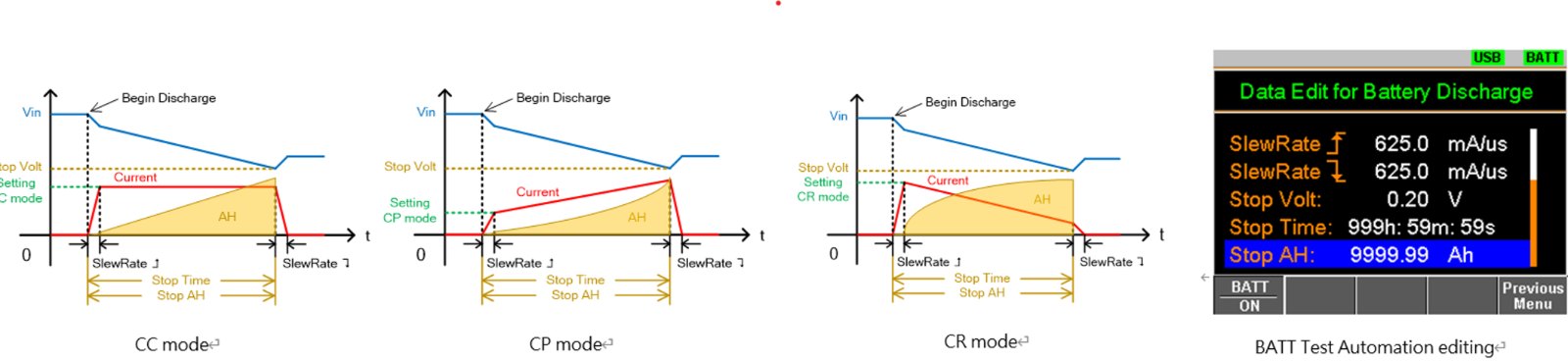

전류, 전력, 저항 모드별 방전 특성 그래프
사용 방법
PEL-3000E 원격 감지 부하
USB 제어와 명령 예시
PEL-3000E는 USB(CDC ACM)가 기본이며 GPIB(PEL-004)와 LAN(PEL-018)은 옵션 카드로 추가할 수 있습니다. SCPI 명령으로 모드와 전류를 설정하고 부하 전압·전류를 읽으며, LabVIEW Driver와 VBA 예제 프로그램으로 자동 시험을 구성할 수 있습니다.
| 소프트웨어·도구 | 하는 일 |
|---|---|
| USB Driver (PEL-3000E/3000AE) | USB CDC ACM 연결용 PC 드라이버 |
| LabVIEW Driver (PEL-3000E/3000AE) | LabVIEW 2009용 원격 제어 프로그램 작성 |
| VBA sample program include datalog | PEL-3000/3000A 시리즈 접근용 VBA 예제(데이터 기록 포함) |
| Realterm 등 터미널 프로그램 | 명령을 직접 보내 통신 확인 |
처음 연결하는 순서
| 순서 | 할 일 |
|---|---|
| 1 | Shift + Utility Help > Interface[F3]에서 Interface를 USB로 설정합니다. |
| 2 | A-B 타입 USB 케이블(GTL-246)로 본체와 PC를 연결하고 USB Driver를 설치하세요. |
| 3 | Realterm 같은 터미널에서 할당된 COM 포트로 접속해 *IDN?을 보내 응답을 확인합니다. |
| 4 | :MODE CC로 동작 모드를 정하고 전류 값을 설정한 뒤 :INPut ON으로 부하를 켜세요. |
| 5 | :MEASure:VOLTage?와 :MEASure:CURRent?로 부하 전압과 전류를 읽어 기록합니다. |
PEL-3000E SCPI 명령 예시
| 명령 | 하는 일 |
|---|---|
| *IDN? | 장비 정보 조회(응답 예: GW,PEL-303XE, XXXXXXXXXXXX, V.X.X.X.X) |
| :MODE CC | 동작 모드를 CC로 설정 |
| :CURRent:VA MIN | A 값 전류를 최솟값으로 설정 |
| :INPut ON | 부하 켜기 |
| :MEASure:VOLTage? | 부하 전압 조회(응답 예: >1.49900) |
| :MEASure:CURRent? | 부하 전류 조회(응답 예: >0.79860) |
명령 형식은 펌웨어 버전에 따라 다를 수 있으니 PEL-3000E Programming Manual을 함께 확인하세요.
사양
PEL-3000E 2개 모델 비교와
시리즈 공통 사양
| 항목 | PEL-3031E | PEL-3032E |
|---|---|---|
| 정격 전력 | 300 W | 300 W |
| 전압 범위 | 1~150 V | 2.5~500 V |
| 전류 범위 | 0~6 A (L) · 0~60 A (H) | 0~1.5 A (L) · 0~15 A (H) |
| 최소 동작 전압 | 1 V | 2.5 V |
| 슬루율 | 최대 2.5 A/µs | 0.25~62.5 mA/µs (L) · 2.5~625 mA/µs (H) |
시리즈 공통 사양
| 항목 | 사양 |
|---|---|
| 운전 모드 | CC · CV · CR · CP · CC+CV · CR+CV · CP+CV |
| CC 정확도 | ±(0.1 % of set + 0.1 % FS) + Vin/500 kΩ (L 범위) · H 범위는 0.2 % FS · 20~30 °C 밖은 100 ppm/°C 추가 |
| 전압 리드백 | ±(0.1 % rdg + 0.1 % FS) |
| 전류 리드백 정확도 | ±(0.1 % rdg + 0.1 % F.S) (L) · ±(0.1 % rdg + 0.2 % F.S) (H) |
| 슬루율 설정 정확도 | ±(10 % + 15 µs) |
| 시퀀스 | 일반 1000 스텝 · 1 ms~999 h / 빠른 1000 스텝 · 25 µs~600 ms |
| 소프트 스타트 | 상승 시간 설정 (인러쉬 전류 · 과전압 억제) |
| 배터리 방전 중지 조건 | 전류 · 시간 · AH 기준 설정 |
| 보호 | OCP · OPP · UVP · OVP · OTP · RVP |
| 원격 감지 | 지원 (Remote Sense 케이블 기본 구성) |
| 트리거 · 외부 제어 | 후면 BNC 트리거 IN/OUT · 아날로그 외부 제어 |
| 인터페이스 | USB 기본, GPIB · LAN 옵션 |
| AC 입력 전원 | 100~120 VAC / 200~240 VAC, 47~63 Hz |
| 크기 / 무게 | 213.8 × 124 × 400.5 mm / 약 7.5 kg |

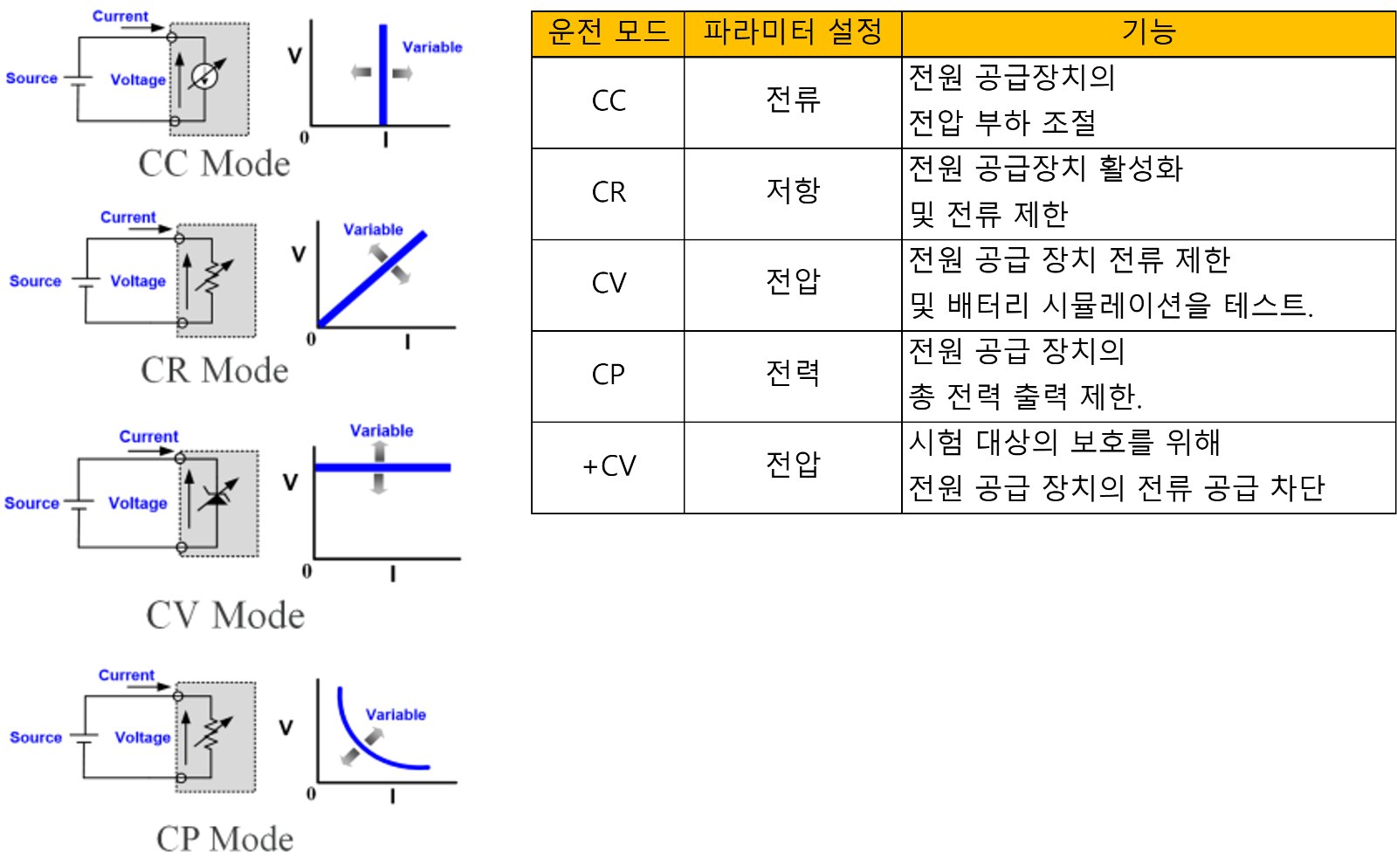

CC, CR, CV, CP 동작 모드 특성 그림
활용 분야
PEL-3000E로 하는 충전기·전원 시험
- 충전기 · 어댑터 · 파워뱅크 — 출력 전압이 부하 변화에 흔들리지 않는지 시험합니다.
- 배터리 — 전류·시간·AH 조건을 정해 방전 시험을 합니다.
- 전원 공급기 — OCP · OPP 동작점을 자동으로 시험합니다.
- LED 드라이버 — 소프트 스타트로 인러쉬 전류를 줄이며 시험합니다.
- 과도 응답 시험 — 빠른 시퀀스로 급격한 부하 변화를 만듭니다.

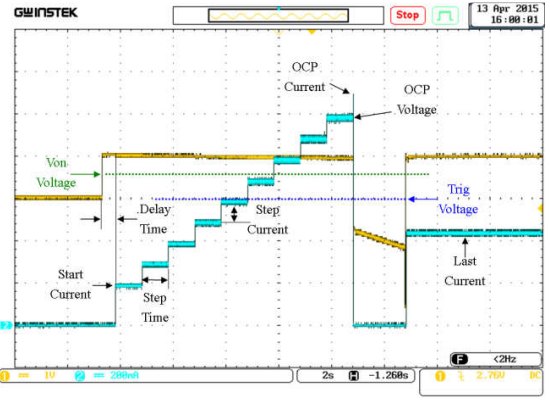

스텝 전류 시험 시 전압과 전류 변화 파형
선택 가이드
전압·전류 정격에 맞는
PEL-3000E 모델
| 이럴 때 (시험 조건) | 권장 모델 | 선택 근거 |
|---|---|---|
| 150 V 이하, 60 A 이하 부하를 걸 때 | PEL-3031E | 1~150 V, 60 A 정격으로 저전압 대전류 출력 시험에 맞습니다. |

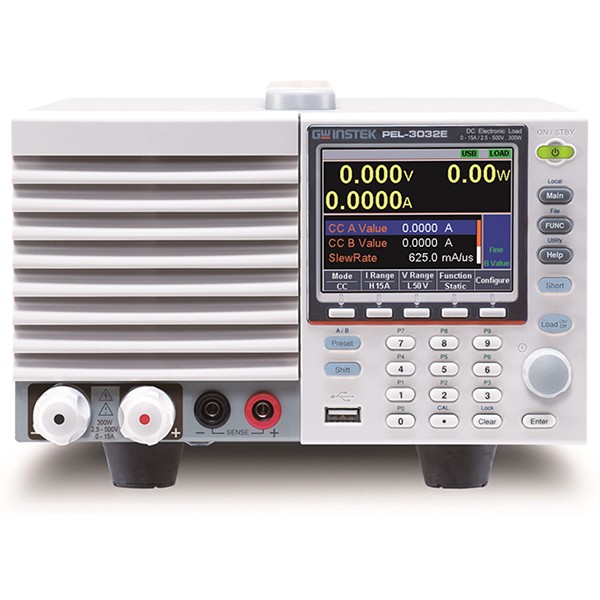

| 500 V급 전원에 15 A 이하 부하를 걸 때 | PEL-3032E | 2.5~500 V, 15 A 정격으로 고전압 전원 시험에 맞습니다. |
| 원격 제어가 필요할 때 | GPIB(PEL-004) 또는 LAN(PEL-018) 옵션 추가 | USB가 기본이며, GPIB 또는 LAN 카드를 추가해 원격 제어 방식을 넓힐 수 있습니다. |

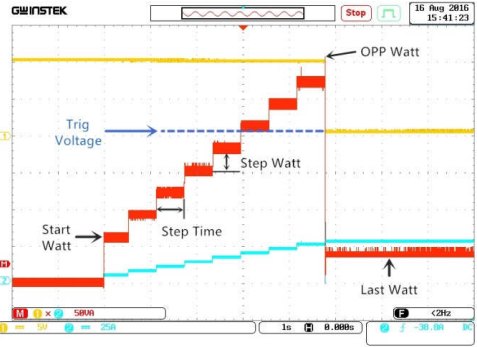

스텝 전력 시험 시 전력 변화 파형
구성·옵션
PEL-3000E 기본 구성과
옵션 품목
| 구분 | 품번 | 설명 |
|---|---|---|
| 모델 | PEL-3031E · PEL-3032E | 150 V·60 A / 500 V·15 A |
| 옵션 | PEL-004 · PEL-018 · GRA-414 · PEL-010 | GPIB 카드 · LAN 카드 · 랙 마운트 키트 · 먼지 필터 |
| 별매 케이블 | GTL-248 · GTL-246 | GPIB 케이블 2.0 m · USB 케이블(AB 타입) |
| 기본 구성 | 사용 설명서 CD · 퀵 스타트 가이드 · 전원 코드 · Remote Sense 케이블 | 본체와 함께 공급 |

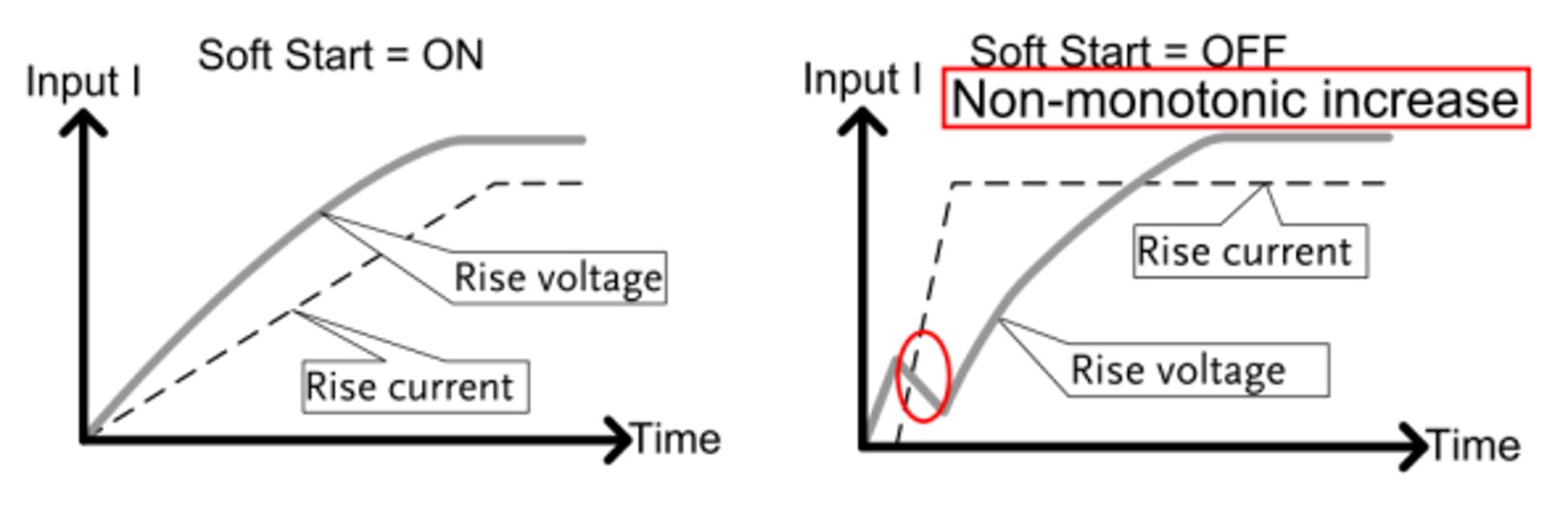

소프트 스타트 동작 시 전압과 전류 변화 그림
교정
PEL-3000E 리드백 교정과
KOLAS 안내
전압·전류 리드백 정확도가 시험 판정에 직접 반영되므로 리드백 교정 이력을 관리하세요. 리드백 교정을 (주)테솔의 KOLAS 인정 범위에서 받을 수 있는지 확인해 안내해 드립니다.
관련 제품
PEL-3000E와 함께 검토할
DC 전자로드
PEL-3031E와 3032E는 무엇이 다릅니까?
전압과 전류 정격이 다릅니다. 3031E는 1~150 V, 60 A이고 3032E는 2.5~500 V, 15 A이며 전력은 둘 다 300 W입니다.
PEL-3000E에 GPIB나 LAN이 기본으로 들어 있습니까?
아닙니다. USB가 기본이고 GPIB(PEL-004)와 LAN(PEL-018)은 옵션입니다.
PEL-3000E를 랙에 설치할 수 있습니까?
네, 옵션 랙 마운트 키트 GRA-414로 설치할 수 있습니다.
PEL-3000E의 운전 모드는 무엇이 있습니까?
모두 7개입니다. CC, CV, CR, CP 기본 모드와 CC+CV, CR+CV, CP+CV 결합 모드를 지원합니다.
