GW Instek PEL-5000C 프로그래머블 AC/DC 전자부하

MODEL: PEL-5000C
브랜드: GWINSTEK

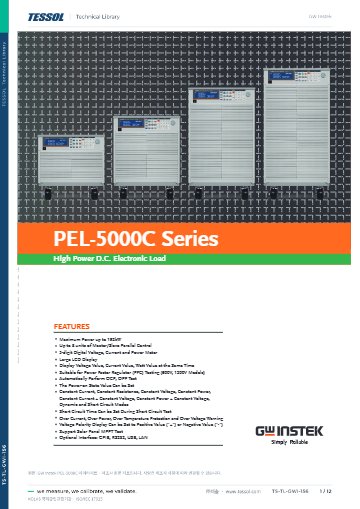

제품 자료: 데이터시트

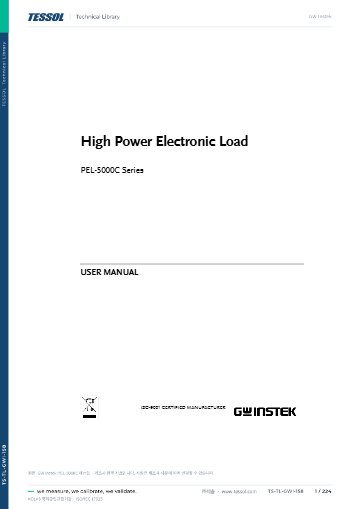

메뉴얼

종합 카달로그

제품문의 구매하기

EV 배터리와 태양광 패널을
대전력으로 시험하는 전자로드

GW Instek PEL-5000C 고출력 DC 전자로드

견적 받기

GW Instek PEL-5000C는 150 V·600 V·1200 V 세 전압 계열에 6~24 kW 24개 모델을 갖춘 컴팩트 고출력 DC 전자로드입니다. EV 배터리와 충전기, 태양광 패널(MPPT) 및 PFC 회로의 대전력 시험에 사용합니다.

배터리 방전은 CC+CV, CP+CV, UVP 조합으로 설정할 수 있습니다. 같은 전압 계열을 최대 8대까지 병렬로 묶으면 192 kW까지 확장하므로, 시험 규모가 커져도 장비 체계를 바꿀 필요가 없습니다. 이 전자로드는 (주)테솔이 국내에 공식 공급합니다.

6~24 kW

단일 유닛

150 · 600 · 1200 V

24개 모델

192 kW

최대 8대 병렬

150개

매개변수 저장

특징

방전·MPPT·인러쉬 시험을
한 대로 하는 PEL-5000C

핵심 특징	현장에서 달라지는 점
배터리 방전	CC+CV·CP+CV·UVP 조합으로 방전 조건을 정해 배터리 방전 시험을 진행합니다.
시간 · 펄스 · RAMP	시간 간격·펄스·RAMP 방전으로 EV 운행 때의 방전 전류 파형을 재현합니다.
MPPT 시험	MPPT 테스트 모드로 태양 전지의 최대 전력점 추종 시험을 진행합니다.
인러쉬 시험	인러쉬 전류 테스트 모드로 돌입 전류를 확인합니다.
자동 OCP · OPP	자동 OCP · OPP 시험으로 전원의 보호 동작점을 높은 분해능으로 찾습니다.
병렬 확장	같은 전압 계열을 최대 8대까지 묶어 192 kW까지 확장합니다.
내장 슬로 스타터	대용량 부하를 보호하고 설치 설정 시간을 줄입니다.
매개변수 저장	설정을 저장해 두었다가 다시 불러올 수 있습니다.
통신 인터페이스	GPIB·RS-232·USB·LAN으로 시험 자동화 시스템에 연결합니다.

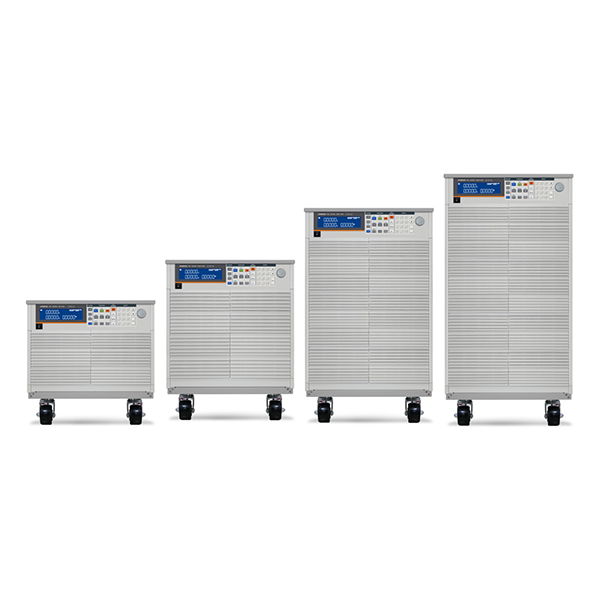

용량별로 나란히 세운 전자부하 장비 모습

배터리 시험

PEL-5000C 방전 곡선과
충전기 시험

배터리 방전은 CC+CV, CP+CV, CC+UVP, CP+UVP 모드로 설정합니다. 시간 간격 방전과 RAMP 방전은 실제 주행 중 전류 변화를 모사하며 펄스 방전은 원격 명령으로 진행합니다.

1200 V 모델은 1000 V까지 전 출력을 받고, 1200 V에서는 60 % 출력을 받습니다. 고전압 배터리 팩을 시험할 때는 이 출력 조건을 기준으로 모델을 고르세요.

배터리 팩 방전 시험과 파형 재현

배터리 팩의 방전 시험은 정전류 방전으로 시작해 하한 전압에서 정전압으로 전환하도록 설정합니다. 설정한 조건이 되면 부하가 멈추므로 과방전 없이 용량을 확인할 수 있습니다.

사용 방법

PEL-5000C 고출력 전자부하
인터페이스 설정과 PC 연결

PEL-5000C는 GPIB, RS-232, USB, LAN 인터페이스로 시험 자동화 시스템에 연결합니다. PEL-500·PEL-5000G와 같은 PC Software와 USB Driver를 사용하며, LAN용 드라이버와 LabVIEW Driver도 제공됩니다.

소프트웨어·도구	하는 일
PC Software (PEL-5000G/5000C/500)	PC에서 부하 원격 제어
USB Driver (AEL-5000/PEL-500/PEL-5000C/PEL-5000G)	USB 연결용 PC 드라이버
LAN Driver (Windows 7/8/10, Windows XP)	LAN 연결용 PC 드라이버
LabVIEW Driver	LabVIEW 2009용 원격 제어 프로그램 작성

처음 연결하는 순서

순서	할 일
1	본체에 장착된 인터페이스 카드(GPIB, RS-232, USB, LAN)를 확인하고 해당 케이블로 PC와 연결합니다.
2	GPIB는 SYSTEM 키를 눌러 GPIB Addr 화면에서 UP/DOWN으로 주소(1~30)를 정하고 ENTER로 저장하세요.
3	RS-232는 SYSTEM 키를 두 번 눌러 RS232 baud 화면에서 통신 속도를 정하고 ENTER로 저장합니다.
4	USB나 LAN으로 연결할 때는 PC에 해당 드라이버를 설치한 뒤 PC Software를 실행하세요.
5	원격 제어를 마치고 전면 패널로 돌아갈 때는 Local 키를 눌러 REMOTE 모드를 해제합니다.

설정 상태에서 빠져나올 때는 SYSTEM 키를 여러 번 누릅니다. GPIB 주소 설정에서는 네 번, 통신 속도 설정에서는 세 번입니다.

사양

PEL-5000C 24개 모델과
시리즈 공통 사양

출력	150 V 계열	600 V 계열	1200 V 계열
6 kW	PEL-5006C-150-600	PEL-5006C-600-420	PEL-5006C-1200-240
8 kW	PEL-5008C-150-800	PEL-5008C-600-560	PEL-5008C-1200-320
10 kW	PEL-5010C-150-1000	PEL-5010C-600-700	PEL-5010C-1200-400
12 kW	PEL-5012C-150-1200	PEL-5012C-600-840	PEL-5012C-1200-480
15 kW	PEL-5015C-150-1500	PEL-5015C-600-1050	PEL-5015C-1200-600
18 kW	PEL-5018C-150-1800	PEL-5018C-600-1260	PEL-5018C-1200-720
20 kW	PEL-5020C-150-2000	PEL-5020C-600-1400	PEL-5020C-1200-800
24 kW	PEL-5024C-150-2000	PEL-5024C-600-1680	PEL-5024C-1200-960

시리즈 공통 사양

항목	사양
정격	150 / 600 / 1200 V · 6~24 kW (예: PEL-5024C-150-2000)
전류 범위 (150 V 계열)	0~60 A (L) · 0~600 A (H) ~ 0~200 A (L) · 0~2000 A (H)
전류 범위 (600 V 계열)	0~42 A (L) · 0~420 A (H) ~ 0~168 A (L) · 0~1680 A (H)
전류 범위 (1200 V 계열)	0~24 A (L) · 0~240 A (H) ~ 0~96 A (L) · 0~960 A (H)
최소 동작 전압	0.7 V @ 정격 전류 (150 V 모델)
CC 정확도	±0.05 % of (setting + range) · 범위의 0.1 % 미만에서는 0.1 % F.S.
전압 리드백	±0.025 % of (reading + range)
전류 리드백 정확도	±0.05 % of (reading + range)
전력 리드백 정확도	±0.06 % of (reading + range)
슬루율	예: 0.144~9 A/µs (PEL-5006C-150-600, H 범위) · 24 kW 150 V 0.48~30 A/µs (H 범위)
병렬	최대 8대, 192 kW
서지 시험	100 ms~10 s 또는 연속
보호 기능	OPP · OCP · OVP · OTP · 자동 OCP · OPP 시험
인터페이스	GPIB · RS-232 · USB 기본, LAN 옵션
AC 입력 전원	100~240 VAC ±10 %, 50/60 Hz ±3 Hz, 단상 (입력 범위 90~264 VAC)
소비 전력	510 VA (6 kW) · 920 VA (8~12 kW) · 1320 VA (15~18 kW) · 1700 VA (20~24 kW)
높이 (모델별)	341.6 · 467.6 · 656.6 · 782.6 mm
너비 · 깊이	445.2 mm × 757.3 mm
무게	62~155 kg (모델별)
동작 온도	0~40 ℃ (25 ℃ ± 5 ℃ 기준)

활용 분야

EV·태양광·PFC
대전력 시험

EV 배터리 팩 — 방전 시험으로 용량을 확인합니다.
EV 충전기와 충전 스테이션 — 대전력 부하를 걸어 출력을 시험합니다.
태양 전지 — MPPT 테스트 모드로 시험합니다.
PFC 회로 — 600 V · 1200 V 모델로 시험합니다.
인러쉬 전류와 돌입 전류 — 전용 테스트 모드로 확인합니다.

선택 가이드

전압 계열에 맞는
PEL-5000C 모델

이럴 때 (시험 조건)	권장 계열	선택 근거
150 V 배터리 팩을 6~24 kW로 시험할 때	150 V 계열	PEL-5006C-150-600부터 PEL-5024C-150-2000까지 있어 전력에 맞춰 고릅니다.
600 V급 PFC · 충전기를 시험할 때	600 V 계열	PEL-5006C-600-420부터 PEL-5024C-600-1680까지 있으며 PFC 시험에 사용합니다.
1200 V 고전압 배터리를 시험할 때	1200 V 계열	PEL-5006C-1200-240부터 PEL-5024C-1200-960까지이며, 1000 V까지 전 출력을 받습니다.
4~6 kW 용량이면 충분할 때	PEL-5000G	4~6 kW 모델로 구성된 더 작은 출력의 형제 제품입니다.

구성·옵션

PEL-5000C 인터페이스와
설치 구성

구분	내용	설명
인터페이스	GPIB · RS-232 · USB 기본, LAN 옵션	시험 자동화 시스템에 연결
설치	랙 마운트 키트 · 휠	포함 여부는 모델 구성에 따라 다름

교정

PEL-5000C 리드백 교정과
KOLAS 안내

전압·전류·전력 리드백 정확도가 대전력 시험의 효율 계산 근거이므로 리드백 교정 이력을 관리하세요. 리드백 교정 항목이 (주)테솔의 KOLAS 인정 범위에 드는지 확인한 뒤 안내해 드립니다.

PEL-5000C와 비교할
DC 전자로드

PEL-5000C에 배터리 방전 시험 모드가 있습니까?
네, CC+CV, CP+CV, CC+UVP, CP+UVP 방전 모드와 시간대, 펄스, RAMP 방전이 있습니다.
PEL-5000C와 PEL-5000G는 무엇이 다릅니까?
출력 규모가 다릅니다. PEL-5000C는 6~24 kW, PEL-5000G는 4~6 kW 모델이므로 시험 전력 규모에 맞는 쪽을 고르세요.
PEL-5000C로 PFC 시험도 할 수 있습니까?
네, 600 V와 1200 V 모델을 PFC 시험에 사용할 수 있으며 배터리 방전 모드도 갖춥니다.
PEL-5000C로 방전 파형을 만들 수 있습니까?
네, 시간 간격 방전과 RAMP 방전을 지원합니다. 펄스 방전은 원격 명령으로만 진행합니다.
PEL-5000C는 설정을 저장할 수 있습니까?
네, 매개변수 150개를 저장해 다시 불러올 수 있습니다.
