GW Instek PEL-5000G는 150 V·600 V·1200 V 세 전압 계열에 4~6 kW 9개 모델을 4U 높이에 담은 단채널 DC 전자로드입니다. EV 배터리와 충전기, 충전소의 시험과 BMS 보호 기능 검증에 사용합니다.

터보 모드는 정격 전류와 전력의 1.5배를 최대 2초 동안 출력해 순간 과부하 특성을 확인합니다. 마스터 1대와 슬레이브 7대를 병렬로 묶으면 최대 48 kW까지 확장할 수 있습니다. 이 전자로드는 (주)테솔이 국내에 공식 공급합니다.

4~6 kW

단일 유닛

1.5배 · 2초

터보 모드

48 kW

마스터 1 + 슬레이브 7

4U

고밀도 4U 높이

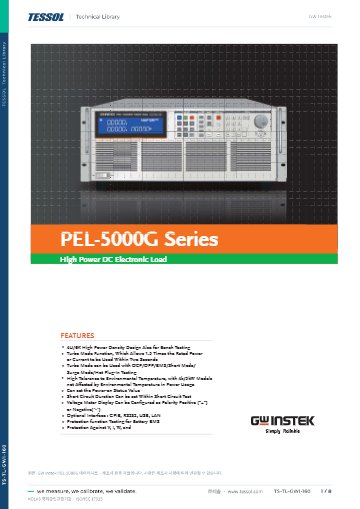

특징

PEL-5000G의 터보 모드와
BMS 시험 기능

핵심 특징	현장에서 달라지는 점
터보 모드	정격 전류와 전력의 1.5배를 최대 2초 동안 출력해 순간 과부하 특성을 확인합니다.
BMS 보호 시험	V·I·W·℃ 보호 기능을 배터리 BMS 조건에 맞춰 시험할 수 있습니다.
배터리 방전	CC+CV, CP+CV 모드에서 방전 전류와 중단 전압을 따로 정할 수 있습니다.
자동 전환	CC에서 CV로, CP에서 CV로 자동 전환되어 과방전을 막습니다.
서지 · 핫 플러그	용량성 부하 서지와 핫 플러그 순간 전류를 시험합니다.
단락 시험	단락 시간을 설정하고 극성을 양극 또는 음극으로 정할 수 있습니다.
병렬 확장	마스터 1대에 슬레이브 7대를 묶어 최대 48 kW 부하를 구성합니다.
온도 영향 최소	4 kW·5 kW 모델은 주변 온도 영향이 거의 없습니다.
인터페이스	GPIB·RS-232·USB를 기본으로 갖추고 LAN도 지원합니다.

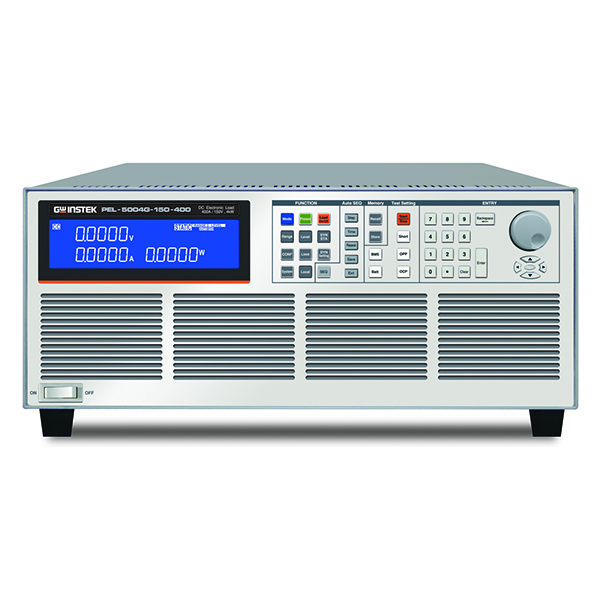

LCD 표시창과 키패드, 방열 그릴이 있는 전자부하 전면

터보와 BMS

순간 과부하와
보호 기능 검증

터보 모드는 OCP, OPP, BMS, 단선, 서지, 핫 플러그 시험에 적용됩니다. 정격을 넘는 순간 전류를 짧게 걸어 시험 대상의 보호 동작이 늦지 않은지 확인합니다.

BMS 시험에서는 배터리 · BMS · OCP · OPP 시험 모드와 용량성 부하 서지 시험을 지원합니다. 전원이 켜진 상태의 초기 값도 설정할 수 있습니다.

터보 모드로 BMS 보호 동작 확인

정격을 넘는 전류를 짧게 걸어 BMS가 과전류를 감지하고 차단하는 시점을 확인합니다. 시험 조건은 원격 명령과 SEQ 부하 모드로 자동화할 수 있습니다.

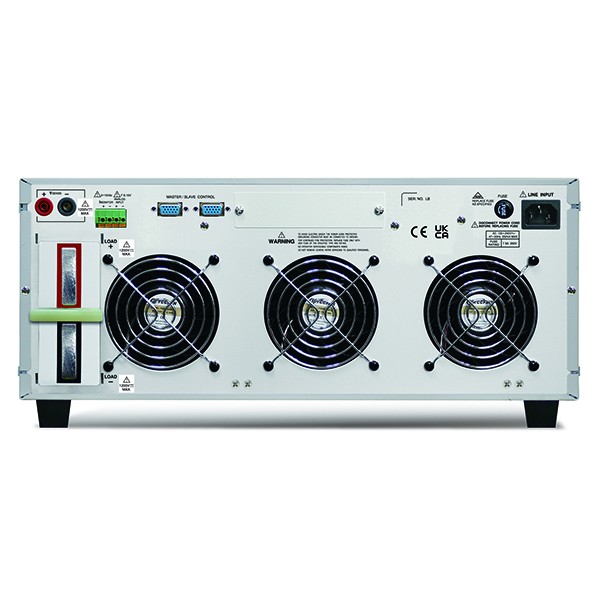

냉각 팬 세 개와 단자가 있는 전자부하 후면

사용 방법

PEL-5000G 전자부하
통신 카드 설정과 PC 연결

PEL-5000G는 GPIB, RS-232, USB, LAN 통신 카드로 PC와 연결해 원격 명령과 SEQ 부하 모드로 시험을 자동화합니다. PEL-5000C·PEL-500과 같은 PC Software와 USB Driver를 사용하며 LAN Driver와 LabVIEW Driver도 제공됩니다.

소프트웨어·도구	하는 일
PC Software (PEL-5000G/5000C/500)	PC에서 부하 원격 제어
USB Driver (AEL-5000/PEL-500/PEL-5000C/PEL-5000G)	USB 카드 연결용 PC 드라이버
LAN Driver (Windows 7/8/10)	LAN 카드 연결용 PC 드라이버
LabVIEW Driver	LabVIEW 2009용 자동 시험 프로그램 작성

처음 연결하는 순서

순서	할 일
1	본체에 장착된 통신 카드를 확인하고 맞는 케이블(GPIB GTL-248·GTL-250, USB GTL-246)로 PC와 연결합니다.
2	GPIB는 System 키로 GPIB 주소 화면을 열고 UP/DOWN으로 1~30 중 주소를 정한 뒤 ENTER를 누르세요.
3	RS-232는 RS232 BAUD RATE 화면에서 UP/DOWN으로 통신 속도를 정하고 ENTER로 저장합니다.
4	USB나 LAN 카드를 쓸 때는 PC에 해당 드라이버를 먼저 설치한 뒤 PC Software를 실행하세요.
5	원격 시험이 끝나면 Local 키를 눌러 전면 패널 조작으로 돌아갑니다.

설정 화면에서 나갈 때는 System 키를 GPIB 주소 화면에서는 네 번, 통신 속도 화면에서는 세 번 누르면 됩니다.

사양

PEL-5000G 9개 모델과
시리즈 공통 사양

출력	150 V 계열	600 V 계열	1200 V 계열
4 kW	PEL-5004G-150-400	PEL-5004G-600-280	PEL-5004G-1200-160
5 kW	PEL-5005G-150-500	PEL-5005G-600-350	PEL-5005G-1200-200
6 kW	PEL-5006G-150-600	PEL-5006G-600-420	PEL-5006G-1200-240

시리즈 공통 사양

항목	사양
정격	150 / 600 / 1200 V · 4 · 5 · 6 kW (예: PEL-5004G-150-400, 0~400 A)
전류 범위 (150 V 계열)	0~400 · 500 · 600 A (터보 600 · 750 · 900 A)
전류 범위 (600 V 계열)	0~280 · 350 · 420 A (터보 420 · 525 · 630 A)
전류 범위 (1200 V 계열)	0~160 · 200 · 240 A (터보 240 · 300 · 360 A)
전력 범위	4 · 5 · 6 kW (터보 6 · 7.5 · 9 kW)
터보 모드	정격 전류 · 전력의 1.5배, 최대 2초
최소 동작 전압	0.7 V @ 400 A (PEL-5004G-150-400) · 600 V 계열 10 V (280 · 350 · 420 A)
전압 설정 정확도 (150 V 계열)	±0.05 % of (setting + range)
전압 리드백	±0.025 % of (reading + range)
슬루율 (다이내믹)	최대 24 A/µs (6 kW) · 20 A/µs (5 kW) · 16 A/µs (4 kW)
슬루율 범위 (150 V, 6 kW)	0.384~24 A/µs (H 범위)
병렬	마스터 1 + 슬레이브 7, 최대 48 kW
시험 모드	배터리 · BMS · OCP · OPP, 용량성 부하 서지 시험
시퀀스 모드	SEQ 부하 모드 (원격 명령 전용)
보호 기능	OPP · OCP · OVP · OTP
터보 적용 시험	OCP · OPP · BMS · 단선 · 서지 · 핫 플러그 시험
전원 켜짐 상태 값	설정 가능
단락 시험	단락 시간을 전압계 화면에서 설정, 극성 양극(+) 또는 음극(-)
인터페이스	GPIB · RS-232 · USB · LAN 옵션
소비 전력	550 VA
치수 (H × W × D)	177 × 440 × 745 mm
무게	150 V 계열 28 kg · 600 V · 1200 V 계열 29 kg

활용 분야

EV 충전기·BMS·충전소
시험 현장

EV 배터리 · 충전기 · 충전소 — 대전력 부하를 걸어 시험합니다.
BMS — V·I·W·℃ 보호 기능의 동작을 시험합니다.
용량성 부하 — 서지 전류를 걸어 시험합니다.
핫 플러그와 부팅 — 순간 전류를 재현해 시험합니다.
고출력 전원 — OCP · OPP 동작점을 시험합니다.

선택 가이드

전압 계열과 용량에 맞는
PEL-5000G 모델

이럴 때 (시험 조건)	권장 모델	선택 근거
150 V 충전기 · 배터리를 4~6 kW로 시험할 때	PEL-5004G-150-400 ~ PEL-5006G-150-600	150 V 계열 4 · 5 · 6 kW 세 가지 출력 가운데 고릅니다.
600 V급 충전기 · 모듈을 시험할 때	PEL-5004G-600-280 ~ PEL-5006G-600-420	600 V 계열에 4 · 5 · 6 kW 세 가지 출력이 있습니다.
1200 V 고전압 배터리를 시험할 때	PEL-5004G-1200-160 ~ PEL-5006G-1200-240	1200 V 계열 세 가지 출력으로 고전압 배터리 시험에 맞습니다.
큰 용량이 필요할 때	마스터 1대 + 슬레이브 7대	마스터 1대와 슬레이브 7대를 병렬로 묶어 최대 48 kW까지 확장합니다.

구성·옵션

PEL-5000G 품번과
선택 옵션

구분	품번	설명
150 V 계열	PEL-5004G-150-400 · 5005G-150-500 · 5006G-150-600	4 · 5 · 6 kW
600 V 계열	PEL-5004G-600-280 · 5005G-600-350 · 5006G-600-420	4 · 5 · 6 kW
1200 V 계열	PEL-5004G-1200-160 · 5005G-1200-200 · 5006G-1200-240	4 · 5 · 6 kW
옵션	PEL-032	전류 파형 발생기
옵션	GPIB · LAN 인터페이스	통신 인터페이스 확장

교정

터보 모드 정확도와
KOLAS 교정 안내

터보 모드의 전류와 전력 정확도는 별도 조건이므로 시험 보고서에는 사용한 모드를 함께 기록하세요. 교정 범위는 (주)테솔이 KOLAS 인정 범위에 해당하는지 먼저 살펴 안내해 드립니다.
