GW Instek PEL-2000A 프로그래머블 모듈형 DC 전자부하

MODEL: PEL-2000A
브랜드: GWINSTEK

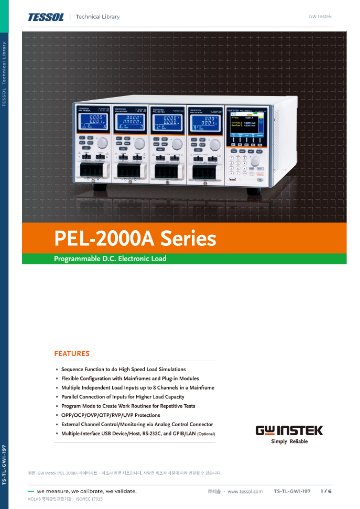

제품 자료: 데이터시트

종합 카달로그

제품문의 구매하기

다출력 전원을 채널별로
시험하는 모듈형 전자로드

GW Instek PEL-2000A 모듈형 DC 전자로드

견적 받기

GW Instek PEL-2000A는 PEL-2004A(4슬롯)와 PEL-2002A(2슬롯) 메인프레임에 30~350 W 모듈을 끼워 최대 8개의 독립 부하 입력을 구성하는 모듈형 프로그래머블 DC 전자로드입니다. 다출력 전원의 채널별 시험에 적합합니다.

채널마다 CC·CR·CV·CP 모드를 따로 설정하고 메인프레임을 병렬로 묶으면 최대 7 kW까지 확장하므로, 시험 대상의 출력이 늘어도 부하 장비를 새로 갖추지 않아도 됩니다. 이 전자로드는 (주)테솔이 국내에 공식 공급합니다.

최대 8채널

독립 부하 입력

30~350 W

모듈별 정격 전력

4 · 2슬롯

PEL-2004A · PEL-2002A

7 kW

병렬 최대 (메인프레임 5대)

특징

필요한 만큼만 끼우는
모듈형 DC 전자로드

핵심 특징	현장에서 달라지는 점
모듈 조합	필요한 전압과 전력에 맞는 모듈을 골라 끼우므로 시험 대상에 맞는 채널 수를 구성할 수 있습니다.
병렬 동적 부하	여러 채널을 병렬로 묶어 큰 전류의 동적 시험을 수행합니다.
순서 기능	채널마다 최대 100초 단위로 부하를 바꿔 시험 시나리오를 구성할 수 있습니다.
프로그램 모드	최대 12개 프로그램을 편집해 반복 시험을 자동으로 실행합니다.
Go/NoGo 판정	시험 결과를 GO 또는 NG로 바로 표시해 합격 여부를 판정합니다.
보호 기능	OCP·OVP·OPP·RVP·UVP로 부하와 시험 대상을 보호합니다.
Von 설정	부하가 켜지는 Von 전압 동작을 Latch ON 또는 OFF로 정할 수 있습니다.
PC 제어	USB·RS-232C로 제어하고 LabVIEW 드라이버를 지원합니다.

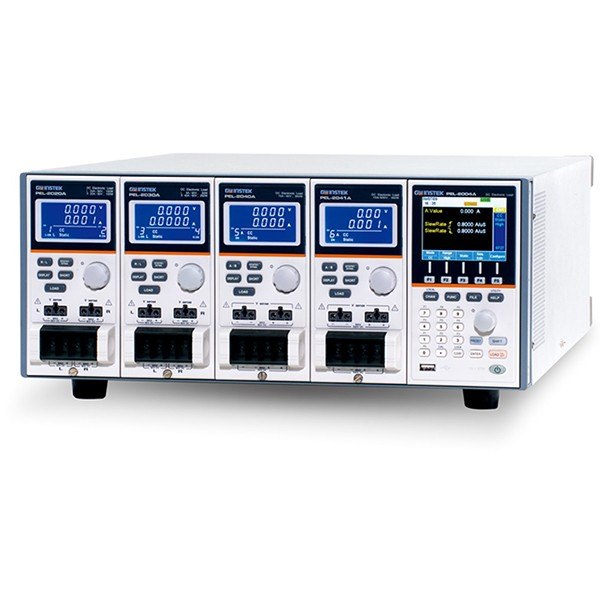

전자부하 모듈 네 개와 제어 모듈이 장착된 본체 사선 모습

채널 구성

PEL-2000A 모듈 선택과
메인프레임 조합

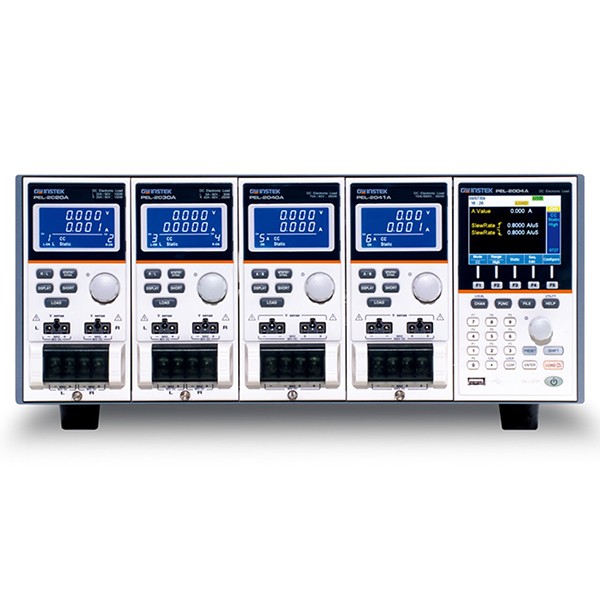

PEL-2040A는 80 V에서 70 A, PEL-2041A는 500 V에서 10 A까지 받는 단일 채널 모듈입니다. PEL-2020A는 100 W 두 채널을 한 모듈에 담고, PEL-2030A는 저전류 30 W 채널과 고전류 250 W 채널을 한 모듈 안에 나란히 갖춥니다.

모듈을 4개 이상 끼울 때는 PEL-2004A를, 2개 이하로 구성할 때는 PEL-2002A를 선택하세요. 메인프레임을 마스터 1대와 슬레이브 4대로 묶으면 최대 7 kW까지 병렬 확장할 수 있습니다.

순서 기능으로 채널별 부하 시나리오 구성

채널마다 부하 값을 시간 순서로 바꾸는 순서 기능과 최대 12개 프로그램을 조합하면 전원의 기동과 정지, 부하 급변 시나리오를 반복 실행할 수 있습니다. 결과는 Go/NoGo로 바로 판정합니다.

사용 방법

PEL-2000A 모듈형 전자부하
채널 지정과 원격 명령

PEL-2000A는 USB(CDC)와 RS-232로 PC와 연결하며 LAN과 GPIB는 옵션 카드로 추가할 수 있습니다. 명령은 먼저 :CHAN으로 채널을 고른 뒤 그 채널에 보내는 방식이고, PC에서는 PC Software, LinkVIEW, LabVIEW Driver를 사용합니다.

소프트웨어·도구	하는 일
PC Software	64-bit Windows용 데이터 기록 소프트웨어
LinkVIEW	전원과 부하를 한 채널로 묶어 Discharge·Charge·Sleep 시퀀스 실행, CSV 로그와 차트(Windows 7 이상)
Sequence File Editor	PEL-2000A 시퀀스 파일 편집
LabVIEW Driver	PEL-2000/PEL-2000A용 LabVIEW 프로그램 작성
USB Driver	USB CDC 연결용 PC 드라이버

처음 연결하는 순서

순서	할 일
1	Shift 키와 Help 키를 눌러 Utility 메뉴로 들어가 F3 (Interface Menu)에서 USB 또는 RS-232를 고르고 셀렉터 노브를 눌러 확정합니다.
2	USB는 후면 USB-B 슬레이브 포트에, RS-232는 DB-9 단자에 널 모뎀 케이블로 PC와 연결하세요. RS-232 기본값은 9600, 패리티 None, 데이터 8, 스톱 1입니다.
3	NI MAX의 VISA Test Panel에서 종단 문자를 \n으로 켜고 *IDN?을 보내 응답을 확인합니다.
4	:CHAN 1처럼 채널을 먼저 지정한 뒤 전류 값과 범위 같은 채널 명령을 보내세요.
5	LinkVIEW에서 Scan으로 연결된 장비를 찾고 시험 순서를 실행해 결과를 기록합니다.

PEL-2000A 명령 예시

명령	하는 일
*IDN?	장비 정보 조회(응답 예: GW Instek,PEL-2004A,00000001, V3.01)
:CHAN 1	이후 채널 명령을 받을 채널을 1로 지정
:CURR:STAT:L1 1	CC 정적 모드의 A 값을 1 A로 설정
:CONF:VOLT:RANG L	지정 채널의 전압 범위를 Low로 설정
:UTIL:REM 1	원격 제어 켜기
:CHAN:SYNC ON	현재 채널이 동기 명령을 받도록 설정

:CHAN은 명령 대상 채널만 바꾸고 표시 화면의 채널은 바꾸지 않습니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 Programming Manual을 함께 확인하세요.

사양

모듈 비교와
메인프레임 사양

항목	PEL-2040A	PEL-2041A	PEL-2020A	PEL-2030A
정격 전력	350 W	350 W	100 W × 2 (L/R)	30 W (L) + 250 W (R)
전압 범위	0~80 V	0~500 V	0~80 V	80 V
전류 범위	0~70 A	0~10 A	0~20 A (채널당)	0~5 A (L) · 0~40 A (R)
채널 수	1채널	1채널	2채널	2채널

항목	PEL-2004A	PEL-2002A
슬롯 수	4슬롯	2슬롯
치수 (W × H × D)	435 × 200 × 581 mm	272 × 200 × 581 mm
무게	약 24.8~28.4 kg (모듈 장착 시)	약 16 kg

시리즈 공통 사양

항목	사양
CC 정확도	±(0.1 % set + 0.1 % F.S.) 낮은 범위 · ±(0.1 % set + 0.2 % F.S.) 높은 범위
전압 · 전류 리드백	전압 ±(0.025 % set + 0.025 % F.S.) · 전류 ±(0.05 % set + 0.05 % F.S.)
기능 · 인터페이스	시퀀스, 병렬 입력, OPP · OCP · OVP · OTP, 아날로그 외부 제어 · USB · RS-232C
입력 전압	1~80 V (80 V 모듈) · 2.5~500 V (PEL-2041A)
입력 전류	0~10 · 20 · 40 · 70 A (모듈별)
입력 전력	33~350 W (모듈별)
최소 동작 전압	0.4~0.8 V (모듈 정격 전류 기준)
전압 설정 범위	0~81.6 V (80 V 모듈) · 0~510 V (500 V 모듈)
전압 분해능	2 mV (80 V 모듈) · 10 mV (500 V 모듈)
CR 설정 범위	0.025 Ω~200 kΩ (모듈별 상이)
슬루율	PEL-2040A 0.001~2.8 A/µs · PEL-2041A 0.16~400 mA/µs
입력 저항(부하 OFF)	500 kΩ (typical)
AC 입력 전원	AC 100~230 V ±10 %, 50/60 Hz ±2 Hz
보호 기능	OCP · OVP · OPP · UVP · RVP · OTP(약 85 ℃)
프로그램 · 메모리	프로그램 최대 12개 · 패널 설정 메모리 10개 (연결 시 최대 120개)
병렬 연결	메인프레임 최대 5대(마스터 1 · 슬레이브 4), 최대 7 kW
최대 흡수 전력	1.4 kVA
Von 전압 설정	Latch ON · Latch OFF
아날로그 제어	6핀 커넥터, Load On TTL 입력

활용 분야

다출력 전원과
배터리 시험

다출력 전원 공급기 — 채널마다 부하를 따로 걸어 시험합니다.
DC-DC 컨버터 — 출력에 부하를 걸어 동작을 시험합니다.
배터리 — 정해진 부하로 방전 시험을 진행합니다.
500 V급 회로 — PEL-2041A로 고전압 회로를 시험합니다.
고전류 전원 — 병렬 동적 부하로 큰 전류를 걸어 시험합니다.

선택 가이드

시험 대상에 맞는
PEL-2000A 구성

이럴 때 (시험 조건)	권장 구성	선택 근거
80 V 이하에서 대전류 한 채널이 필요할 때	PEL-2040A	70 A 정격의 대전류 모듈로 80 V 이하 대전류 시험에 맞습니다.
500 V급 회로를 한 채널로 시험할 때	PEL-2041A	500 V까지 받는 10 A 정격 모듈입니다.
채널을 여러 개 쓸 때	PEL-2020A · PEL-2030A	한 모듈에 두 채널을 담아 슬롯 수보다 많은 채널을 구성합니다.
모듈을 4개 이상 끼울 때	PEL-2004A	4슬롯 메인프레임이라 모듈 4개를 함께 장착합니다.
모듈을 2개 이하로 쓸 때	PEL-2002A	2슬롯 메인프레임입니다.

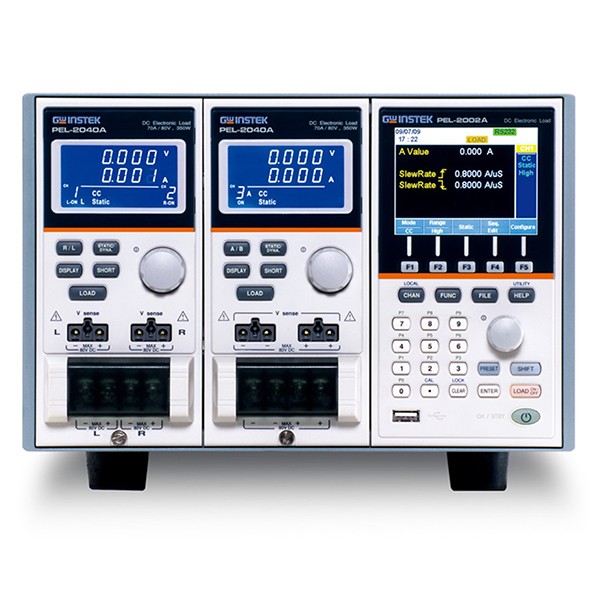

부하 모듈의 표시창과 입력 단자, 제어 모듈 근접 모습

구성·옵션

메인프레임·모듈과
옵션 품목

구분	품번	설명
메인프레임	PEL-2004A · PEL-2002A	4슬롯 · 2슬롯
모듈	PEL-2020A · PEL-2030A · PEL-2040A · PEL-2041A	전압·전류에 맞춰 조합
옵션	PEL-001 · PEL-002 · PEL-003 · PEL-016 · R-CON	GPIB 카드 · 랙 마운트 키트 · 패널 커버 · LAN 카드 · 제어 소프트웨어
별매 케이블	GTL-246 · GTL-232 · GTL-248 · GTL-249 · GTL-251	USB · RS-232C · GPIB · 프레임 링크 · USB-GPIB 어댑터
기본 구성 (모듈)	GTL-120 · GTL-121	테스트 리드 · 센스 리드
기본 구성 (메인프레임)	사용 설명서 · 전원 코드 · PEL-003	패널 커버 포함

교정

PEL-2000A 교정 관리와
KOLAS 안내

모듈마다 CC 정확도와 리드백 정확도가 다르므로 사용하는 모듈별로 교정 이력을 나눠 기록하세요. 모듈별 교정이 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

PEL-2000A와 함께 검토할
DC 전자로드

PEL-2000A는 모듈을 섞어 사용할 수 있습니까?
네, 메인프레임 슬롯에 PEL-2020A, 2030A, 2040A, 2041A를 필요한 조합으로 끼울 수 있습니다.
PEL-2000A로 500 V 회로도 시험할 수 있습니까?
네, PEL-2041A 모듈이 0~500 V, 0~10 A, 350 W까지 받습니다.
PEL-2000A 메인프레임에는 모듈을 몇 개까지 끼울 수 있습니까?
PEL-2004A는 4슬롯, PEL-2002A는 2슬롯입니다. 두 채널 모듈을 사용하면 최대 8개의 독립 부하 입력을 구성할 수 있습니다.
여러 채널을 한 번에 제어할 수 있습니까?
네, 시퀀스와 병렬 입력 기능을 지원합니다. PC 제어에는 USB와 RS-232C를 사용합니다.
PEL-2000A용 PC 제어 소프트웨어가 있습니까?
네, PEL-2000 제어 소프트웨어 R-CON과 LabVIEW 드라이버를 지원합니다.
