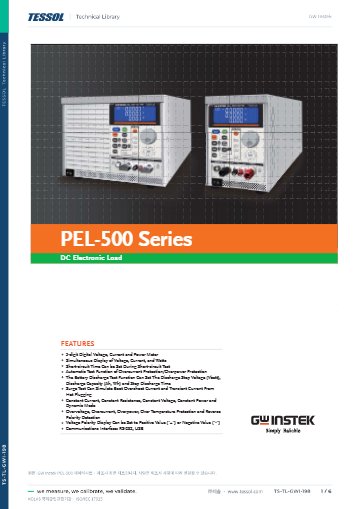

제품 자료: 데이터시트

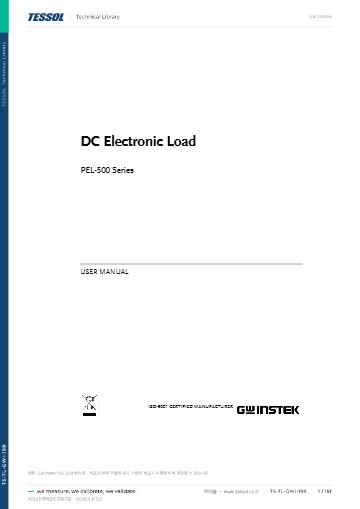

메뉴얼

종합 카달로그

제품문의 구매하기

과도 응답과 배터리 방전을
벤치에서 시험하는 소형 전자로드

GW Instek PEL-500 컴팩트 DC 전자로드

견적 받기

GW Instek PEL-500 시리즈는 80 V와 500 V 두 전압 등급에 250~700 W 정격을 갖춘 컴팩트 단채널 DC 전자로드(프로그래머블 부하)입니다. 전원 공급기의 과도 응답과 배터리 방전 특성을 벤치에서 시험할 수 있습니다.

CC·CR·CV·CP 모드와 다이내믹 모드를 한 대에서 설정하므로 시험 조건이 바뀌어도 부하 장비를 교체할 필요가 없습니다. 5자리 표시가 전압과 전류, 전력을 동시에 보여 주어 시험 중 판독이 빠릅니다. 이 전자로드는 (주)테솔이 국내에 공식 공급합니다.

250~700 W

모델별 정격 전력

80 V · 500 V

두 가지 전압 등급

6 A/µs

최대 슬루율 (PEL-507-80-140)

5자리

전압·전류·전력 디지털 표시

특징

보호 시험과 방전까지 갖춘
PEL-500 컴팩트 부하

핵심 특징	현장에서 달라지는 점
5자리 표시	전압, 전류, 전력을 동시에 읽으므로 시험 중 값을 따로 계산하지 않습니다.
서지 시험	부팅 과전류와 핫 플러그 순간 전류를 재현해 전원의 과도 대응을 확인합니다.
배터리 방전	방전 중단 전압과 방전 용량(AH, WH)을 설정해 방전 곡선을 시험합니다.
자동 보호 시험	OCP·OPP 자동 시험으로 전원의 보호 동작점을 반복 측정합니다.
다섯 가지 모드	CC·CR·CV·CP와 다이내믹 모드로 부하 특성을 바꿔 가며 시험합니다.
GO/NG 판정	설정한 상·하한을 벗어나면 NG를 표시해 양불 판정을 현장에서 마칩니다.
보호 기능	과전압, 과전류, 과전력, 과온도와 역극성 감지로 장비와 시험 대상을 함께 보호합니다.
PC 제어	USB와 RS-232로 연결해 시험 순서를 원격으로 실행할 수 있습니다.

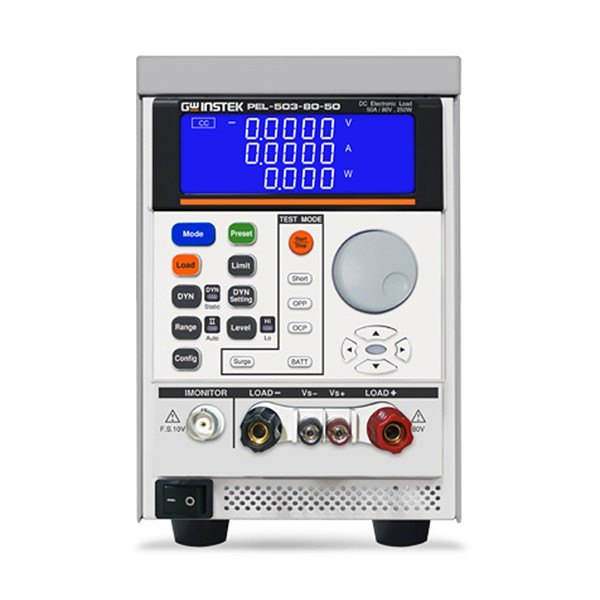

LCD 표시창과 다이얼, 단자가 보이는 전자부하 정면

보호 시험

전원의 보호 동작점을
자동으로 확인

전원 공급기의 과전류 보호와 과전력 보호는 동작점이 규격 안에 있어야 합니다. PEL-500은 OCP·OPP 자동 시험으로 부하를 단계적으로 올리며 보호가 걸리는 지점을 높은 분해능으로 찾아냅니다.

GO/NG 판정에 상·하한을 넣어 두면 반복 시험에서 기준을 벗어난 개체를 즉시 가려냅니다. 단락 시험에서는 단락 시간을 설정해 보호 회로가 복귀하는 과정을 확인할 수 있습니다.

부하를 단계적으로 올려 찾는 보호 동작점

부하 전류를 설정 간격으로 올리는 동안 전원의 출력 전압이 내려가거나 차단되는 시점을 표시창에서 확인합니다. 시험 조건은 PC에 저장해 두고 개체마다 같은 순서로 반복할 수 있습니다.

배터리 방전

방전 조건과
서지 전류 재현

배터리 방전 시험은 방전 중단 전압(Vbatt)과 방전 용량(AH, WH), 방전 중단 시간을 설정해 진행합니다. 설정 조건에 도달하면 부하가 멈추므로 과방전 없이 같은 조건으로 여러 셀을 비교할 수 있습니다.

서지 시험은 서지 전류와 정상 전류를 0.000~50.400 A에서 설정하고, 서지 시간 10~1000 ms와 서지 단계 1~5로 부팅 순간의 과전류를 만듭니다.

사용 방법

PEL-500 컴팩트 전자부하
RS-232·USB 원격 설정

PEL-500 시리즈는 후면 RS-232와 USB 단자로 PC와 연결해 명령으로 원격 제어합니다. PEL-5000G·PEL-5000C와 같은 PC Software와 USB Driver를 사용하고, LabVIEW Driver도 제공됩니다.

소프트웨어·도구	하는 일
PC Software (PEL-5000G/5000C/500)	PC에서 부하 원격 제어
USB Driver (AEL-5000/PEL-500/PEL-5000C/PEL-5000G)	USB 연결용 PC 드라이버
LabVIEW Driver	LabVIEW 2009용 원격 제어 프로그램 작성

처음 연결하는 순서

순서	할 일
1	USB는 GTL-246 케이블, RS-232는 GTL-238 케이블(9핀 M-F)로 후면 단자와 PC를 연결합니다.
2	USB로 연결할 때는 PC에 USB Driver를 먼저 설치하세요.
3	RS-232는 PC 쪽을 115200 bps, 데이터 8비트, 스톱 1비트, 패리티 None, 하드웨어 흐름 제어(RTS/CTS)로 맞춥니다.
4	명령 끝에는 LF 또는 CR/LF를 붙여 보내세요. 세미콜론으로 여러 명령을 한 줄에 이을 수 있습니다.
5	원격 상태(REMOTE 표시)에서는 전면 패널 설정이 막히므로, 패널로 돌아갈 때는 LOCAL 명령으로 해제합니다.

PEL-500 명령 문법 예시

명령	하는 일
*RST {;\|NL}	장비 초기화
MEAS:CURR{?}{;\|NL}	부하 전류 측정값 조회(응답 형식 ###.####)

매뉴얼의 문법 표기입니다. 중괄호 안 ;와 NL은 명령 구분자 또는 줄바꿈 종단을 뜻하니 실제 전송 형식은 사용자 매뉴얼의 명령 표에서 확인하세요.

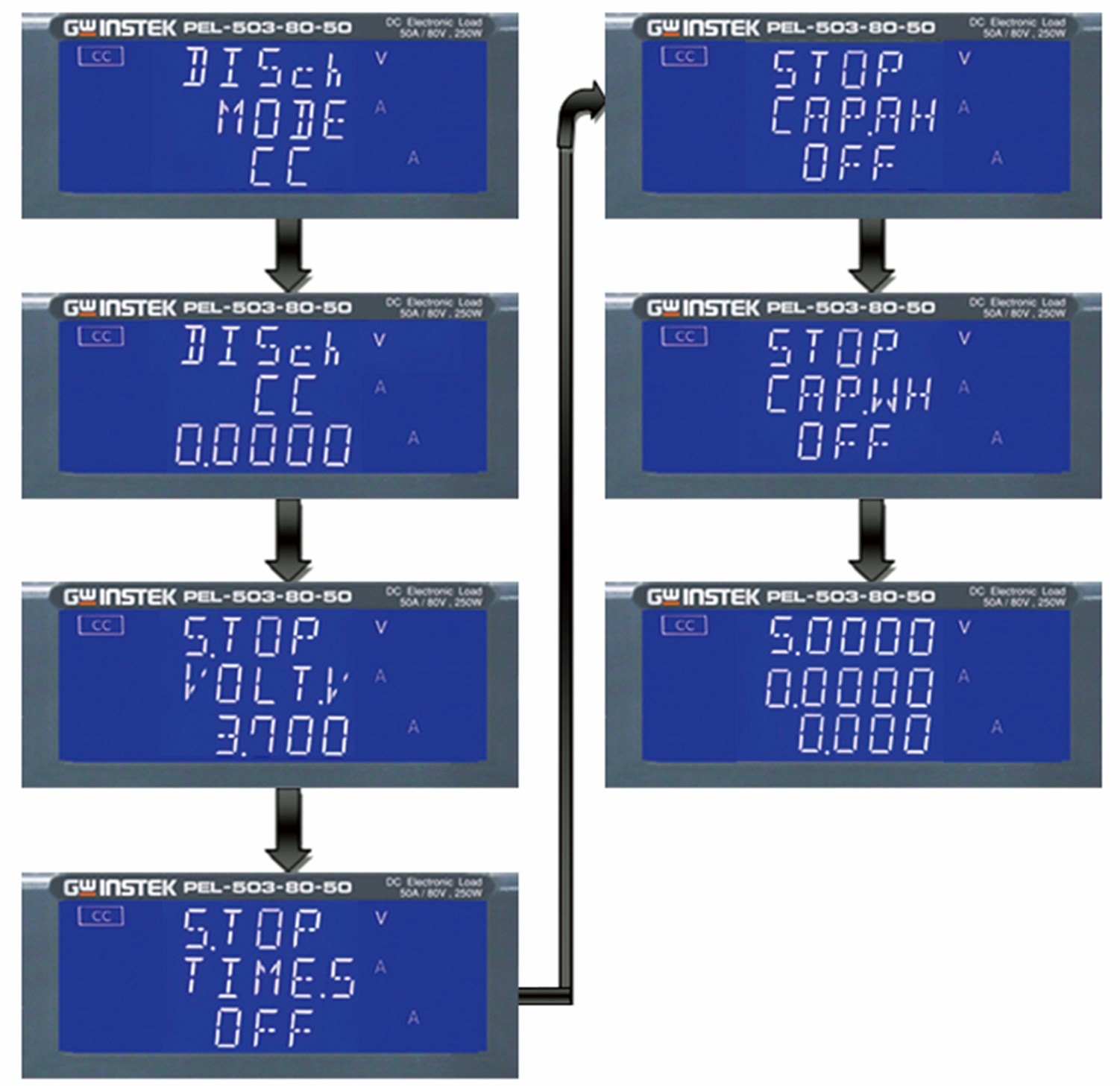

방전 모드 설정 순서에 따른 표시창 화면 변화

사양

PEL-500 5개 모델 비교와
시리즈 공통 사양

항목	PEL-503-80-50	PEL-504-80-70	PEL-504-500-15	PEL-507-80-140	PEL-507-500-30
정격 전압	80 V	80 V	500 V	80 V	500 V
정격 전류	50 A	70 A	15 A	140 A	30 A
정격 전력	250 W	350 W	350 W	700 W	700 W

시리즈 공통 사양

항목	사양
동작 모드	CC · CR · CV · CP, 다이내믹, 서지, OCP · OPP 자동 시험, 배터리 방전
최소 동작 전압	모델에 따라 1.0 V (50 A) ~ 6 V (15 A)
CC 정확도	±0.1 % of (setting + range) · 30분 워밍업, 20~30 °C
전압 리드백	±0.025 % of (reading + range)
슬루율	최대 6 A/µs (PEL-507-80-140)
측정 표시	5자리 디지털 전압 · 전류 · 전력 표시
서지 설정	서지 · 정상 전류 0.000~50.400 A · 서지 시간 10~1000 ms · 서지 단계 1~5
배터리 방전 설정	방전 중단 전압(Vbatt) · 방전 용량(AH, WH) · 방전 중단 시간
보호 기능	과전압 · 과전류 · 과전력 · 과온도 보호, 역극성 감지
단락 시험	단락 시간 설정 가능
전압 극성 표시	양수(+) 또는 음수(-) 설정
인터페이스	RS-232 · USB

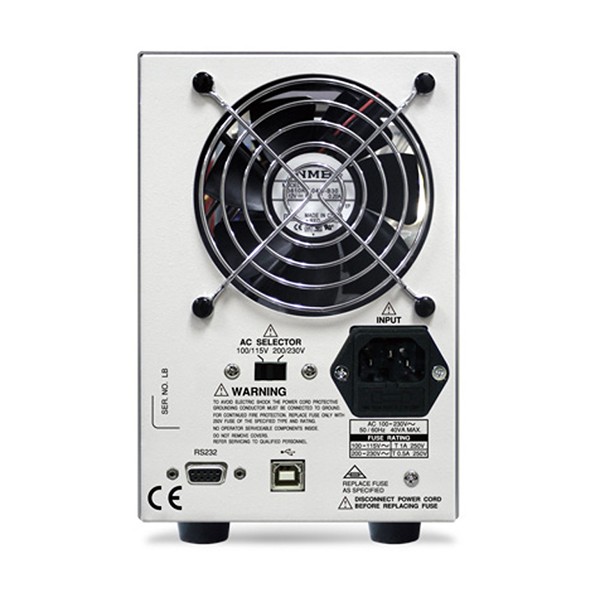

냉각 팬과 전원 입력부가 있는 전자부하 후면

활용 분야

전원 개발부터
생산 시험까지

스위칭 전원 — 부하 급변에 대한 과도 응답을 시험합니다.
배터리 — 방전 조건을 정해 방전 특성을 시험합니다.
전원 공급기 — OCP · OPP 자동 시험으로 보호 동작점을 확인합니다.
부팅 서지와 핫 플러그 — 순간 전류를 재현해 전원의 대응을 시험합니다.
생산 라인 — 기능 시험(ATE)에 부하로 연결합니다.

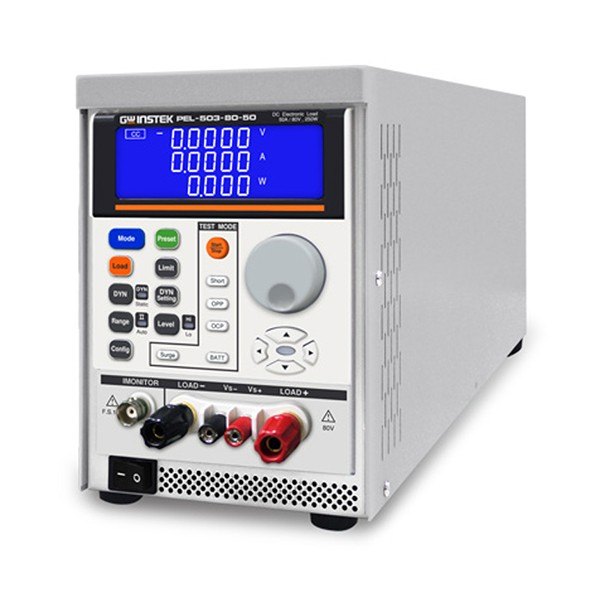

파란 LCD와 키패드, 입력 단자가 있는 전자부하 사선 모습

선택 가이드

전압과 전류에 맞는
PEL-500 모델

이럴 때 (시험 조건)	권장 모델	선택 근거
80 V 이하에서 대전류를 시험할 때	PEL-503-80-50 · PEL-504-80-70	50 A·250 W와 70 A·350 W 두 구성 가운데 시험 전류에 맞춰 고릅니다.
80 V 이하에서 최대 출력이 필요할 때	PEL-507-80-140	140 A·700 W 정격으로 다섯 모델 가운데 가장 큰 전류를 받습니다.
500 V급을 350 W로 시험할 때	PEL-504-500-15	500 V에서 15 A까지 부하를 걸어 고전압 전원을 시험합니다.
500 V급을 대전력으로 시험할 때	PEL-507-500-30	500 V에서 30 A, 700 W까지 부하를 겁니다.

구성·옵션

PEL-500 품번과
별매 케이블

구분	품번	설명
모델	PEL-503-80-50 · PEL-504-80-70 · PEL-504-500-15 · PEL-507-80-140 · PEL-507-500-30	전압 등급과 전류에 맞춰 선택
선택	GTL-246	USB 케이블 0.6 m
선택	GTL-238	RS-232 케이블 9핀 M-F 1000 mm

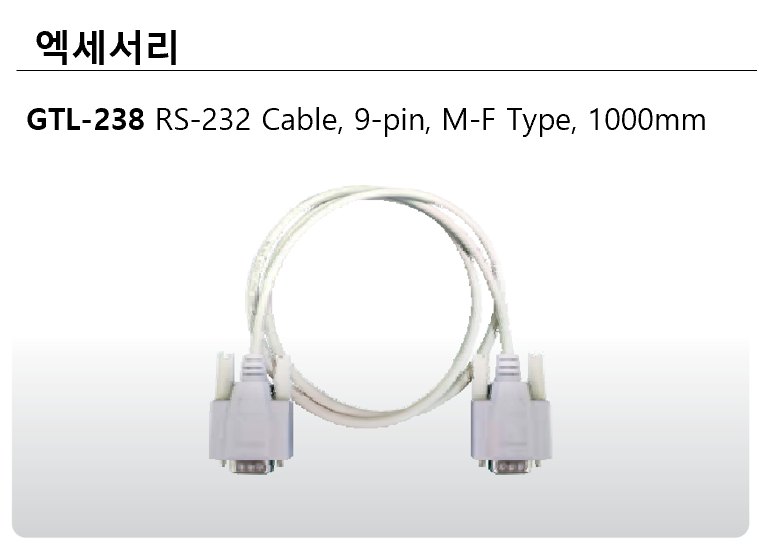

RS-232 통신용 케이블 액세서리

교정

PEL-500 교정 관리와
KOLAS 안내

CC 정확도와 전압 리드백 값이 시험 결과의 근거이므로 교정 이력을 정기적으로 관리하세요. 정기 교정은 (주)테솔이 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

PEL-500과 함께 보는
DC 전자로드

PEL-500 시리즈에서 어떤 모델을 고르면 됩니까?
시험할 전원의 전압과 전류가 기준입니다. 80 V 이하 대전류는 PEL-503, 504, 507의 80 V 모델이 적합하고, 500 V급은 PEL-504-500-15와 PEL-507-500-30을 선택하세요.
PEL-500으로 배터리 방전 시험도 할 수 있습니까?
네, 방전 중단 전압과 방전 용량, 방전 중단 시간을 설정해 방전 시험을 진행합니다.
PEL-500은 PC로 제어할 수 있습니까?
네, USB와 RS-232 인터페이스가 기본입니다. 케이블은 GTL-246(USB)과 GTL-238(RS-232)을 별도로 준비하세요.
PEL-500은 단락 시험도 지원합니까?
네, 단락 시험 중 단락 시간을 설정할 수 있습니다. 전압 극성 표시는 양수 또는 음수로 바꿀 수 있습니다.
