위성을 놓쳐도 기준이 유지되는
휴대형 GPS 루비듐 기준기

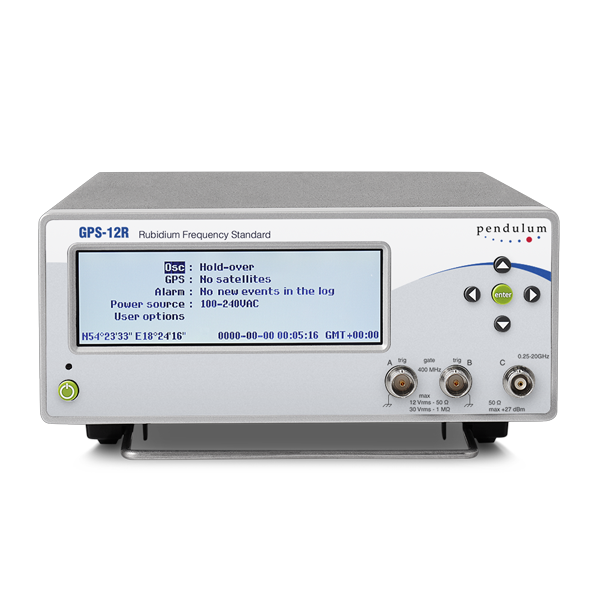

Pendulum GPS-12R/HS 휴대형 GPS 제어 루비듐 주파수 기준기

견적 받기

Pendulum 국내 정식 공급 파트너

Pendulum GPS-12R/HS는 GPS 신호로 루비듐 발진기를 제어하는 휴대형 주파수 기준기(GPS Disciplined Rubidium Standard)로, 10 MHz·5 MHz 사인과 1 PPS, E1·T1 출력을 한 대에서 내보내며 72시간 연속 동작 뒤 1 PPS가 UTC 대비 30 ns rms입니다.

위성 신호를 잃어도 홀드오버 에이징이 월 5×10⁻¹¹ 미만이고 1 PPS 드리프트는 24시간에 1 µs 미만이어서 작업 도중 안테나를 옮겨도 기준이 크게 흔들리지 않습니다. 배터리 옵션을 더해 작업대 사이를 이동하며 사용하는 이 기준기는 (주)테솔이 국내에 공식 공급합니다.

<2×10⁻¹¹

GPS 동기 시 1초 앨런 편차

12분

25 °C에서 1×10⁻⁹까지 예열

2시간

내장 배터리 동작 시간 (옵션 78/HS)

E1 · T1

G.703 통신 동기 출력

특징

GPS 제어와
이동 운용 구성

핵심 특징현장에서 달라지는 점
GPS 제어 루비듐GPS 신호에 맞춰 루비듐 발진기를 제어하므로 위성이 수신되는 동안 기준 에이징이 보정됩니다.
1초 앨런 편차 2×10⁻¹¹ 미만단기 안정도가 높아 통신 장비 동기와 주파수 카운터의 외부 기준으로 사용할 수 있습니다.
72시간 후 30 ns rms 1 PPS연속 동작 뒤 UTC 대비 1 PPS 정확도가 확보되므로 시각 기준 시험에 사용할 수 있습니다.
홀드오버GPS가 끊겨도 에이징이 월 5×10⁻¹¹ 미만이므로 이동이나 안테나 작업 중에도 기준이 유지됩니다.
10 MHz · 5 MHz · 1 PPS · E1/T1 출력계측기와 통신 장비에 한 대로 기준을 공급하므로 기준기를 여러 대 따로 둘 필요가 없습니다.
배터리 옵션과 알람 릴레이내장 NiMH 배터리로 작업대 사이를 옮기고 긴급·비긴급 릴레이 출력으로 상태 이상을 외부에 알립니다.

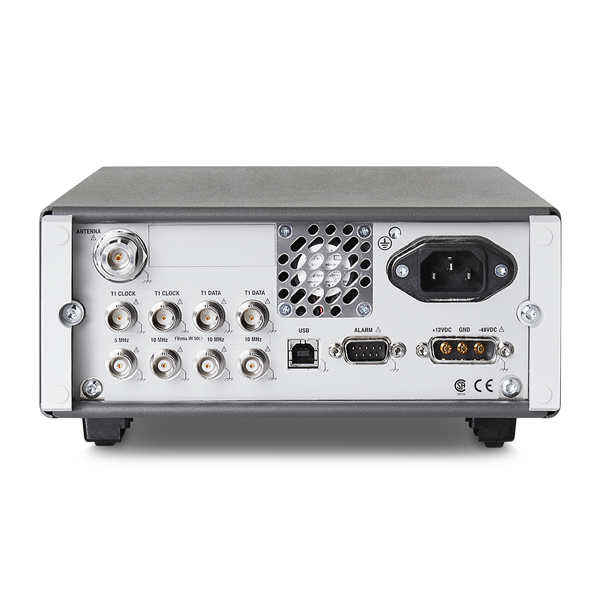

출력 구성

출력 옵션과
동기 신호 선택

전면에는 1.544 MHz(T1) 또는 2.048 MHz(E1) G.703 구형파 출력 2개와 1 PPS 또는 10 MHz 펄스 출력 1개가 있습니다. 메뉴에서 T1과 E1, 1 PPS와 10 MHz를 선택하며 1 PPS는 기본값입니다. 후면에는 옵션 70B 기본 구성으로 10 MHz 3개와 5 MHz 1개 사인 출력이 1 Vrms 이상으로 나옵니다.

출력 옵션은 71B(0.1·1·5·10 MHz 사인), 72B(2.048 MHz 2개와 2.048 Mbps 2개 G.703), 79/01(외부 1 PPS 동기 입력과 1 PPS 출력, 10 MHz 2개) 중 필요한 용도를 하나 선택합니다. 외부 1 PPS에 맞춰야 하는 설비는 79/01을 고르세요.

통신 동기와 계측 기준의 분리

E1·T1 출력은 통신 장비의 동기 입력에, 후면 10 MHz와 5 MHz 사인은 계측기의 외부 기준 입력에 각각 연결합니다. 하나의 기준기에서 두 계통이 나오므로 통신 장비와 계측기가 같은 루비듐 기준을 공유합니다.

이동 운용

배터리 운용과
전원 구성

옵션 78/HS는 내장 NiMH 배터리로 2시간 동작하고 대기 상태로 2.5시간 유지하며, +10.5~+18 VDC 외부 입력(최대 5 A)도 갖춰 외부 직류 전원으로 이어서 사용할 수 있습니다. 전원 종류를 바꿔도 주파수 안정도는 2×10⁻¹² 미만이 유지됩니다. 콜드 스타트 뒤에는 12분 예열로 1×10⁻⁹에 도달하므로 이동 후 설치 시간을 계산에 넣으세요.

소급과 교정

GPS 소급 범위와
교정 관리

GPS-12R/HS는 GPS 신호만 수신하는 기준기로, 1 PPS의 UTC 대비 정확도는 GPS 시간척도를 거친 값입니다. 이는 KOLAS 교정성적서와 별개이므로 품질체계에서 요구하는 교정 주기는 따로 관리해야 합니다. 교정 방법과 일정은 (주)테솔이 KOLAS 인정 범위 안에서 안내해 드립니다.

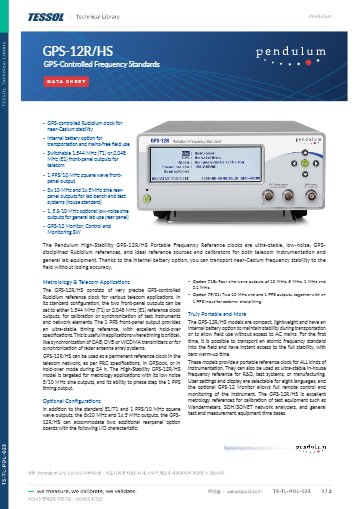

사양

루비듐 기준기
전체 사양

항목사양
발진기 · 동기루비듐, GPS 제어
ADEV (GPS 동기, 20–26 °C)τ=1 s <2×10⁻¹¹ · τ=10 s <1×10⁻¹¹ · τ=100 s <3×10⁻¹² · τ=24 h <1×10⁻¹²
1 PPS의 UTC 대비 정확도30 ns rms (72시간 연속 동작 후) · 1 ns 단위 시간 보정 · 1 PPS 지터 <1 ns rms
홀드오버에이징 <5×10⁻¹¹/월 · 온도 (0–50 °C) <1×10⁻¹⁰ · 1 PPS 24시간 드리프트 <1 µs
위상 잡음 (전형)-90 dBc/Hz @1 Hz · -125 @10 Hz · -135 @100 Hz · -145 @1 kHz · -145 @10 kHz
전면 출력1.544 MHz (T1) 또는 2.048 MHz (E1) G.703 구형파 2 (-1.2 V ~ +1.2 V ±10%, 75 Ω) · 1 PPS 또는 10 MHz 펄스 1 (약 0 V ~ +2.0 V, 50 Ω, 10 MHz 듀티 약 50%) · BNC 암
후면 출력 (옵션 70B 기본)10 MHz 3 + 5 MHz 1 사인 · 50 Ω에 >1 Vrms
옵션 출력 (하나 선택)71B 0.1/1/5/10 MHz 사인 · 72B 2.048 MHz 2 + 2.048 Mbps 2 (G.703) · 79/01 외부 1 PPS 동기 입력 + 1 PPS 출력 (TTL, 50 Ω) + 10 MHz 2 (1 Vrms)
예열12분, 1×10⁻⁹까지 (+25 °C)
배터리 (옵션 78/HS)내장 NiMH: 동작 2시간, 대기 2.5시간 · 외부 +12 VDC 입력 (+10.5 ~ +18 VDC, 최대 5 A)
안테나 입력N형 암, 중심 핀 +5 VDC 급전
알람 출력긴급 1 + 비긴급 1 릴레이 출력 (개방 시 알람, 최대 60 VDC, 200 mA)
전원AC 100 ~ 240 Vrms ±10%, 50 ~ 400 Hz ±10% · 예열 <60 W · 정상 동작 <35 W · 전원 전환 시 주파수 안정도 <2×10⁻¹²
동작 · 보관 온도동작 0 ~ +50 °C · 보관 -40 ~ +70 °C · 온도 제어 내장 팬
안전 · EMCCE · EN 61010-1 2판 · 설치 범주 II · 오염도 2 · EN 61326-1 (1997) A1~A3 (2003) · EN 55022 Class B · EN 50082-2
크기 · 무게210 × 108 × 395 mm · 순중량 3.1 kg · 출하 중량 4.1 kg (배터리 제외)
보증2년 (등록 시 3년)

활용 분야

이동 가능한 기준이
필요한 현장

  • 통신 장비 동기 — E1·T1 출력으로 통신 장비에 동기 신호를 공급합니다.
  • 계측 기준 — 10 MHz와 5 MHz 사인파를 계측기 외부 기준 입력에 공급합니다.
  • 레이더 안테나 배열 — 여러 안테나 시스템에 공통 기준을 공급합니다.
  • 현장 측정 — 배터리 옵션으로 작업대와 설치 현장 사이를 옮겨 사용합니다.

선택 가이드

필요 기능별
옵션 선택

이럴 때 (현장 조건)선택 옵션선택 이유
작업대 사이를 옮기며 쓸 때78/HS 배터리내장 NiMH로 2시간 동작하고 외부 12 V 입력도 지원합니다.
사인 출력 주파수를 더 고를 때71B0.1·1·5·10 MHz 사인 출력을 추가합니다.
E1·T1 데이터 출력이 필요할 때72B2.048 MHz 2개와 2.048 Mbps 2개 G.703 출력을 추가합니다.
외부 1 PPS에 맞출 때79/01외부 1 PPS 동기 입력과 1 PPS 출력을 추가합니다.

구성·옵션

기본 구성과
액세서리

구분항목
기본 구성GPS-12R/HS 본체 · 사용자 매뉴얼 · 교정 성적서 · 출력 옵션 70B
출력 옵션 (하나 선택)71B · 72B · 79/01
배터리옵션 78/HS (NiMH 내장, 외부 12 V 입력)
안테나 · 케이블01/90 GPS 안테나(이득 40 dB, N형, 설치 키트) · 02 (20 m) · 02/50 (50 m) · 02/130 (130 m)
설치 · 케이스22/90 (19인치 랙 키트) · 27 (소프트 케이스) · 27H (운반 케이스)
소프트웨어 · 교정29/12 (GPS-12 모니터링 소프트웨어, USB) · 90/07 (프로토콜 포함 교정서, 루비듐) · 90/00 (교정서) · 95/05 (보증 2년 연장) · OM-12 (인쇄 매뉴얼)
