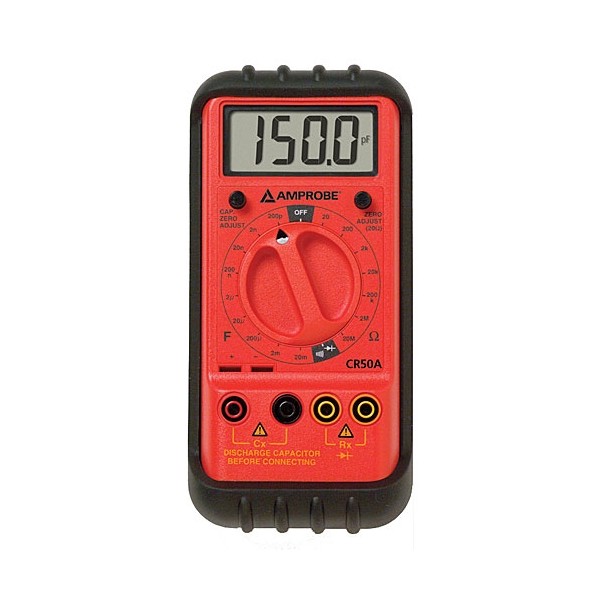

Amprobe CR50A LCR 미터

MODEL: CR50A
브랜드: AMPROBE

제품문의 구매하기

부품 저항과 정전용량을
한 대로 측정하는 테스터

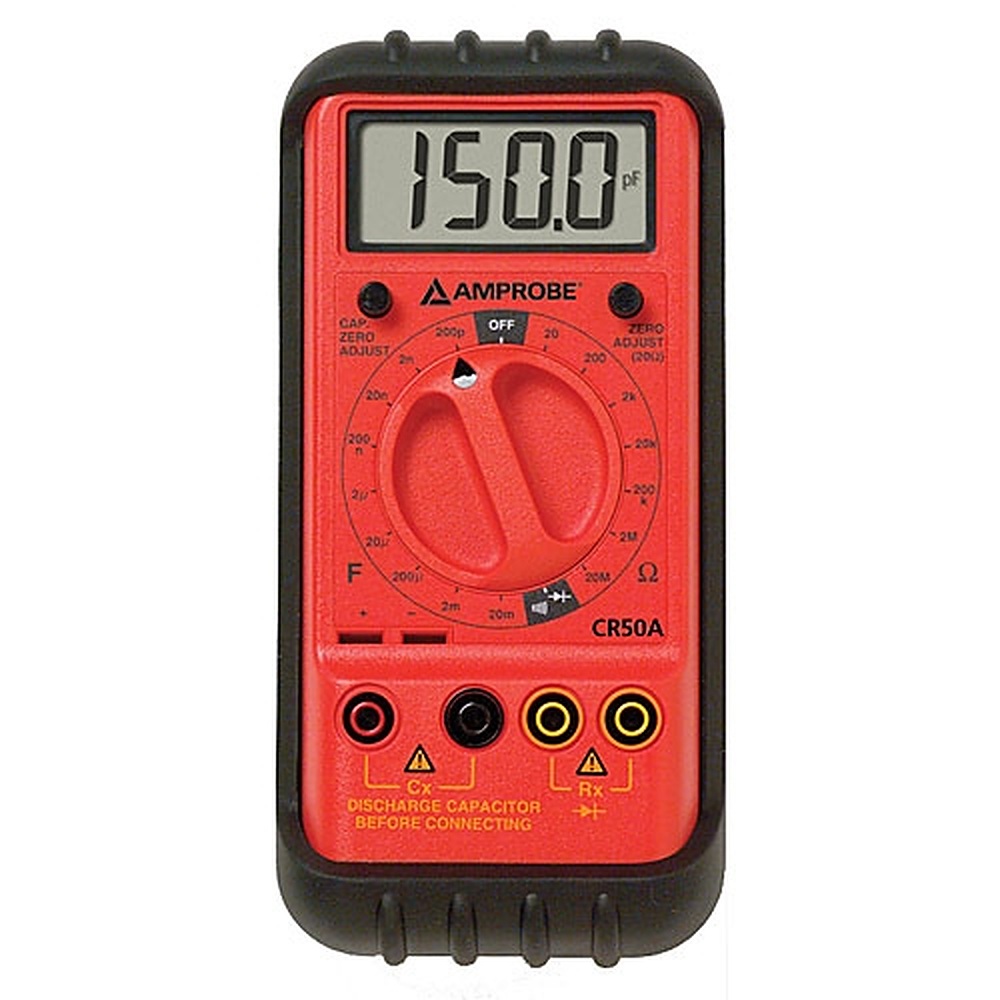

Amprobe CR50A 저항 · 정전용량 테스터

견적 받기

Amprobe CR50A는 20 Ω~20 MΩ의 7개 저항 범위와 200 pF~20 mF의 7개 정전용량 범위를 갖춘 핸드헬드 저항·정전용량 테스터(Resistance & Capacitance Tester)입니다. 부품 선별·매칭과 입고 품질 점검에 적합합니다.

두 개의 제로 조정 포트로 리드 저항과 잔류 정전용량을 상쇄하고, 20 Ω 레인지에서는 0.01 Ω 분해능으로 낮은 저항까지 구분합니다. 저저항 부품의 매칭 선별에 특히 알맞은 이 테스터는 (주)테솔이 국내에 공식 공급합니다.

20 Ω ~ 20 MΩ

7개 저항 측정 범위

200 pF ~ 20 mF

7개 정전용량 측정 범위

0.01 Ω

20 Ω 레인지 분해능

1999

3-1/2 디지트 LCD 최대 표시

특징

CR50A의
부품 선별 기능

핵심 특징	현장에서 달라지는 점
저항·정전용량 겸용	두 항목을 한 대로 측정하므로 선별 작업대에서 장비를 바꿔 들지 않아도 됩니다.
저저항 전용 범위	20 Ω 레인지의 0.01 Ω 분해능으로 짧은 도체나 션트처럼 값 차이가 작은 부품도 구분합니다.
두 개의 제로 조정 포트	시험 전에 리드 저항과 잔류 정전용량을 상쇄해 두면 작은 값을 측정할 때 오차가 줄어듭니다.
다이오드·통전 시험	선별하는 도중에 다이오드 극성과 단선 여부까지 같은 장비로 확인할 수 있습니다.
큰 3-1/2 디지트 LCD	최대 1999까지 큰 숫자로 표시해 작업대에서 조금 떨어져 있어도 값을 읽을 수 있습니다.
악어 클립 테스트 리드	리드형 부품을 클립으로 물려 측정하므로 손으로 잡지 않아도 되고 양손을 자유롭게 사용할 수 있습니다.

측정 범위

저항·정전용량
7개 범위 구성

저항은 20 Ω, 200 Ω, 2 kΩ, 20 kΩ, 200 kΩ, 2 MΩ, 20 MΩ 범위에서 측정합니다. 정전용량은 200 pF, 2000 pF, 2 µF, 20 µF, 200 µF, 2 mF, 20 mF 범위입니다. 높은 레인지의 개방 전압은 0.3 V DC로 낮아 반도체 접합에 영향을 주지 않고 저항을 측정합니다.

제로 조정 순서

측정 전에 리드를 단락하거나 개방한 상태에서 저항·정전용량 레인지의 제로를 조정하세요. 조정을 마친 뒤 측정하면 작은 용량과 낮은 저항의 오차가 줄어듭니다.

미지원 항목

CR50A가 측정하지 않는 항목

CR50A에는 인덕턴스 측정과 트랜지스터 시험 기능이 없습니다. 이 항목까지 필요하면 LCR 미터를 선택하고, CR50A는 저항·정전용량·다이오드·통전 시험용으로 운용하세요. 전원은 9 V 건전지 한 개이며, 전압이 낮아지면 화면에 표시됩니다.

사양

7개 범위를 담은
CR50A 상세 사양

항목	사양
저항 범위	20 Ω · 200 Ω · 2 kΩ · 20 kΩ · 200 kΩ · 2 MΩ · 20 MΩ
정전용량 범위	200 pF · 2000 pF · 2 µF · 20 µF · 200 µF · 2 mF · 20 mF
표시	3-1/2 디지트 LCD, 최대 1999
분해능 · 시험 전압	20 Ω 레인지 0.01 Ω · 높은 레인지 개방 전압 0.3 V DC
제로 조정	2개 포트, 저항·정전용량 레인지용
기능	다이오드 시험 · 통전 시험
미지원 항목	인덕턴스 시험 · 트랜지스터 시험
배터리 표시	배터리 부족 표시
전원	9 V 건전지
구성품	악어 클립 테스트 리드 · 건전지(설치 상태) · 매뉴얼

활용 분야

CR50A를 활용하는
부품 선별·점검 현장

부품 선별 — 측정값이 같은 부품끼리 모아 등급별로 분류합니다.
부품 매칭 — 짝으로 사용하는 부품의 값을 대조해 편차가 작은 쌍을 고릅니다.
입고 품질 점검 — 입고된 부품 일부를 골라 저항과 용량을 확인합니다.
회로 점검 — 회로 내 부품의 저항과 정전용량을 점검합니다.

선택 가이드

측정 항목에 맞는
부품 테스터 선택

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
저항·정전용량·다이오드만 선별할 때	Amprobe CR50A	7개 저항 범위와 7개 정전용량 범위를 갖춰 일반 부품 선별에 충분합니다.
인덕턴스까지 측정해야 할 때	REED R5001	인덕턴스·정전용량·저항을 5개 주파수로 측정하는 핸드헬드 LCR 미터라 인덕턴스가 필요한 부품까지 한 대로 측정합니다.
벤치에서 정밀 시험을 해야 할 때	GW Instek LCR-6000 시리즈	0.05 % 정확도의 정밀 벤치형이라 높은 정확도가 필요한 시험에 적합합니다.

구성·옵션

CR50A 기본 구성

구분	내용
악어 클립 테스트 리드	기본 구성
9 V 건전지	본체에 설치된 상태
매뉴얼	기본 구성

CR50A와 비교할
부품 측정기

REED R5001 LCR 미터
GW Instek LCR-914 / 915 / 916 (LCR-900 시리즈) 핸드헬드 LCR 미터
GW Instek LCR-6000 시리즈 정밀 벤치형 LCR 미터

CR50A로 인덕턴스도 측정할 수 있습니까?
아닙니다. CR50A는 저항과 정전용량, 다이오드·통전 시험만 지원하므로 인덕턴스가 필요하면 LCR 미터를 검토하세요.
CR50A로 다이오드도 시험할 수 있습니까?
네, 다이오드 시험과 통전 시험을 지원합니다. 선별하면서 극성과 단선을 함께 확인할 수 있습니다.
CR50A의 저항 측정 범위는 어디까지입니까?
20 Ω부터 20 MΩ까지 7개 범위입니다. 20 Ω 레인지에서는 0.01 Ω 단위까지 읽을 수 있습니다.
구성품에는 무엇이 들어 있습니까?
악어 클립 테스트 리드, 9 V 건전지, 매뉴얼이 들어 있습니다. 건전지는 본체에 설치되어 있어 받은 뒤 바로 사용할 수 있습니다.
