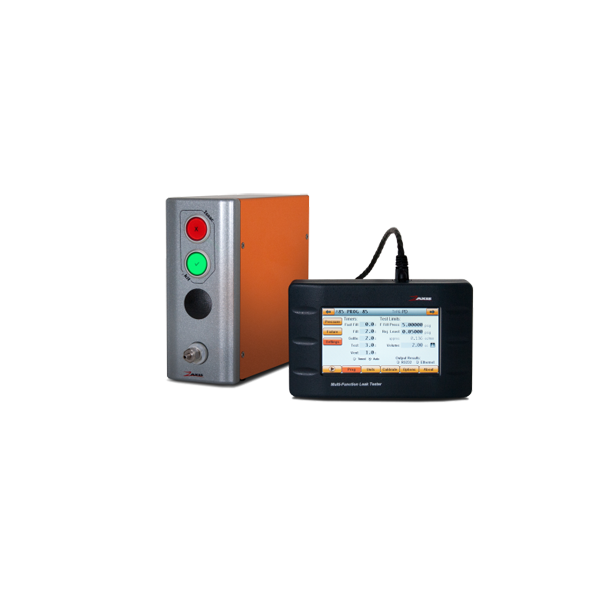

Zaxis 소형 리크테스터

Zaxis 소형 리크테스터

MODEL
Ikit Leak Tester
브랜드
ZAXIS
제품문의 구매하기

시험 지그 옆에 달아 쓰는⁣ 자동화용 소형 리크 테스터

Zaxis iKit 자동화용 소형 리크 테스터⁣ 압력 범위 : 양압 0 ~ 15⁣ 교정 정확도 : 0.25 % FS⁣ 통신 : RS232

견적 받기

Zaxis 한국 독점 공급 파트너

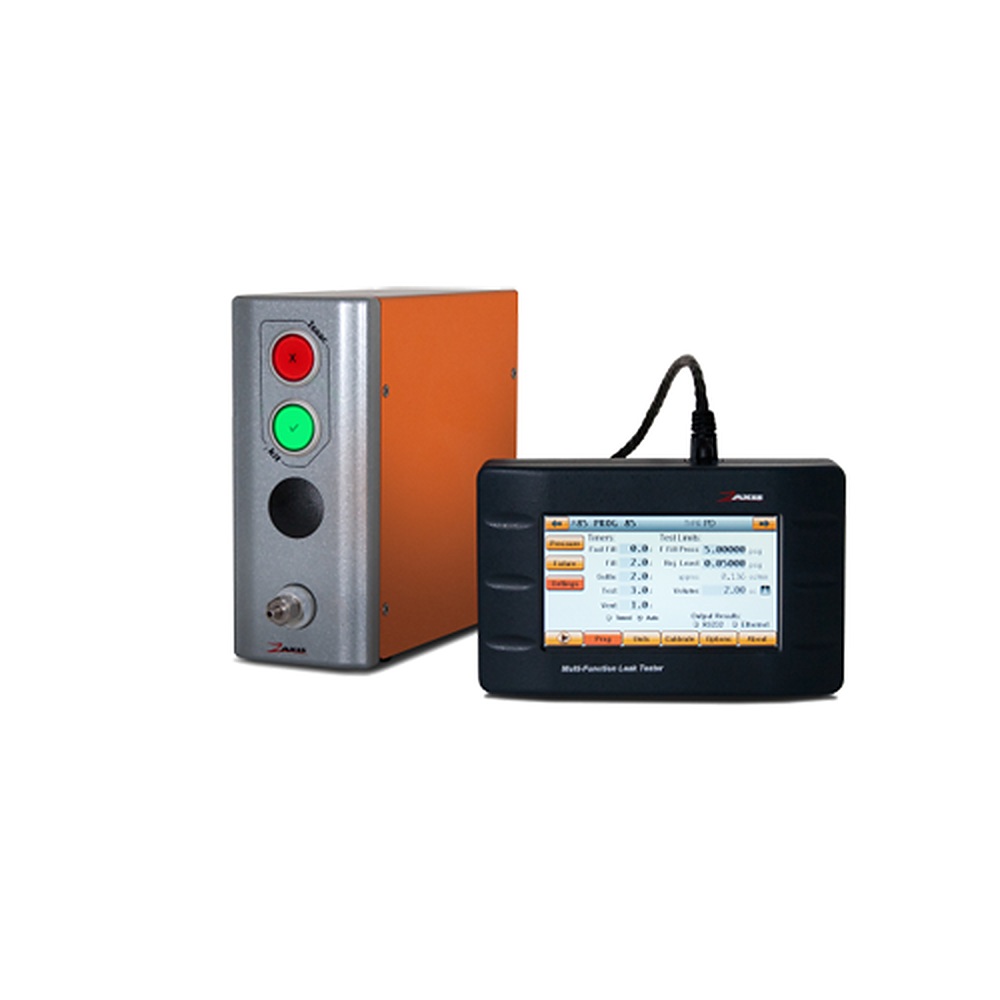

Zaxis iKit은 3 × 6 × 6 in의 작은 몸체를 시험 지그 옆에 장착하는 자동화용 단일 채널 리크 테스터(Air Leak Tester)입니다. 압력 감쇠, 진공 감쇠, 폐색, 질량 유량 시험을 한 번에 한 가지씩 수행합니다.

고정장치 가까이에 설치하면 연결 용량이 줄어 감도가 높아지고 시험 시간이 짧아집니다. 교정 정확도는 0.25 % FS이고 전원은 24 VDC, 3 A이며, 분리형 터치스크린은 원하는 위치로 옮겨 설정할 수 있습니다. 이 소형 테스터는 (주)테솔이 국내에 공식 공급합니다.

3 × 6 × 6 in

몸체 크기

0.25 % FS

교정 정확도

24 VDC

전원 (3 A)

100개

프로그램 저장

특징

자동화 셀에 맞춘⁣ 소형 구성

핵심 특징현장에서 달라지는 점
초소형 몸체지그 옆에 장착하므로 셀의 설치 공간을 줄입니다.
짧은 연결 경로연결 용량이 줄어 시험 감도가 높아지고 시험 시간이 짧아집니다.
24비트 A/D정밀한 신호 변환으로 안정된 결과를 얻습니다.
분리형 터치스크린4.3인치 화면을 떼어 원하는 위치에서 설정합니다.
다중 구성여러 iKit을 zHmi 다중화 디스플레이로 묶어 한 화면에서 설정합니다.
이더넷 연결TCP/IP 또는 EtherNet/IP로 설비와 연결합니다.

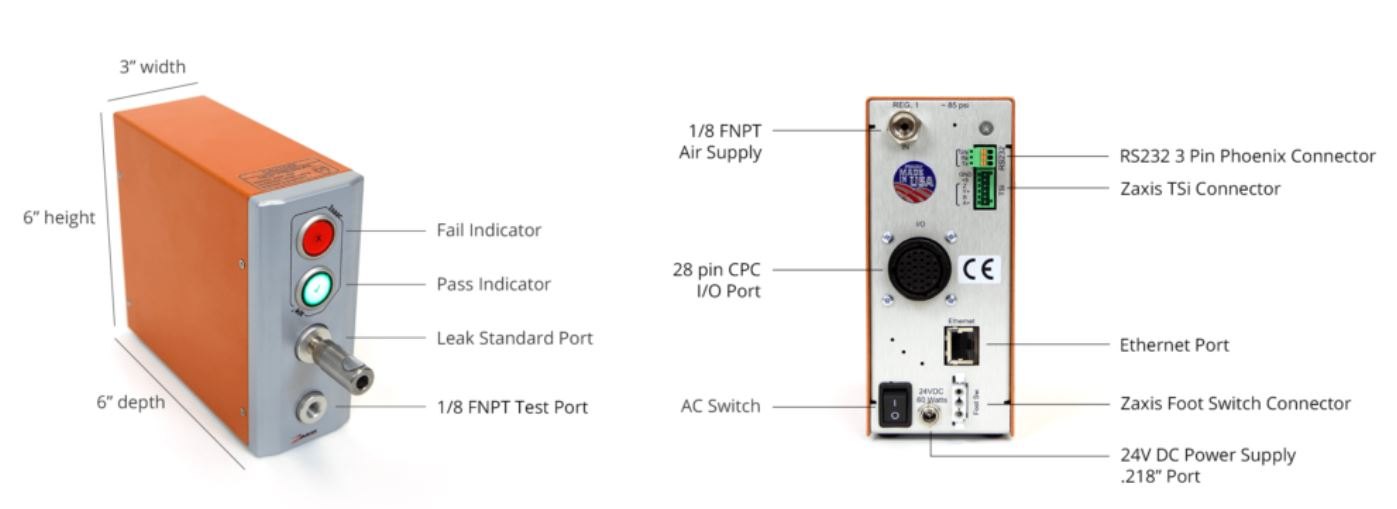

ZAXIS Ikit Leak Tester - 본체 전면과 후면의 단자 및 표시등 구성
본체 전면과 후면의 단자 및 표시등 구성

다중 구성

zHmi로 묶는⁣ 다중 채널 운용

iKit은 단일 채널 장비이므로 채널을 늘릴 때는 본체를 지그마다 한 대씩 설치합니다. 여러 대는 zHmi 다중화 디스플레이로 묶어 한 화면에서 설정하며, 분리형 터치스크린은 작업자가 접근하기 쉬운 위치에 둡니다.

지그마다 한 대씩 장착한 다중 구성

본체 크기가 작아 시험 지그 여러 곳에 나란히 설치합니다. 시험 종류는 한 번에 한 가지이므로 지그마다 필요한 방식을 프로그램으로 지정하세요.

연결과 전원

24 VDC 전원과⁣ 통신 연결

  • 전원: 24 VDC, 3 A로 동작하므로 제어 패널의 직류 전원을 그대로 연결합니다.
  • 통신: RS232, I/O, 이더넷(TCP/IP 또는 EtherNet/IP)으로 상위 설비와 연결합니다.
  • 밸브: Type 1~3 밸브를 선택해 시험 조건에 맞춥니다.

사양

iKit 시험·압력⁣ 전원 사양

항목사양
시험 종류압력 감쇠 · 진공 감쇠 · 폐색 · 질량 유량 (한 번에 한 시험)
압력 범위양압 0 ~ 15 · 0 ~ 100 · 0 ~ 750 psig, 진공 0 ~ 14.5 psi
교정 정확도0.25 % FS
분해능 · 내부 용적 · ADC0.00001 psi · 0.8 cm³ · 24비트
디스플레이 · 프로그램분리형 4.3인치 컬러 터치스크린 · 100개 저장
통신RS232 · I/O · 이더넷(TCP/IP 또는 EtherNet/IP)
크기 · 포트3 × 6 × 6 in · 1/8 FNPT 암 벌크헤드
전원24 VDC · 3 A
다중 구성iKit 여러 대를 zHmi 디스플레이로 다중화
설치시험 지그 옆 장착
밸브Type 1 ~ 3
사용 매체알루미늄·316 스테인리스와 맞는 깨끗하고 마른 비부식성 가스

활용 분야

지그마다 설치하는⁣ 자동화 셀

  • 자동화 셀의 시험 지그마다 한 대씩 장착해 사용합니다.
  • 의료기기의 소형 부품 누출을 시험합니다.
  • 자동차 부품 생산 라인의 밀폐를 검사합니다.
  • 전자·포장 산업에서 생산 중 밀폐 상태를 확인합니다.

선택 가이드

설치 방식별⁣ 권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
지그마다 한 대씩 장착할 때iKit3 × 6 × 6 in 크기라 지그 옆에 달 수 있는 24 VDC 단일 채널 구성입니다.
여러 채널을 한 대에서 운전할 때Isaac HD1~4채널을 한 본체에서 동시 또는 순차로 운전합니다.
압력 감쇠만 필요하고 벽에 달 때PD단일 채널이며 월 마운트를 지원합니다.
화면과 내부 공간이 필요할 때7i7인치 화면과 넓은 내부 공간을 갖춥니다.

구성·옵션

iKit 기본 구성과⁣ 선택 사양

항목내용
기본 구성iKit 본체 · 분리형 4.3인치 터치스크린
선택 사양zHmi 다중화 디스플레이 · Type 1~3 밸브
전원24 VDC · 3 A
연결RS232 · I/O · 이더넷(TCP/IP 또는 EtherNet/IP)

정기 교정으로 시험 결과의 신뢰도를 유지하세요. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법과 일정을 안내해 드립니다.
