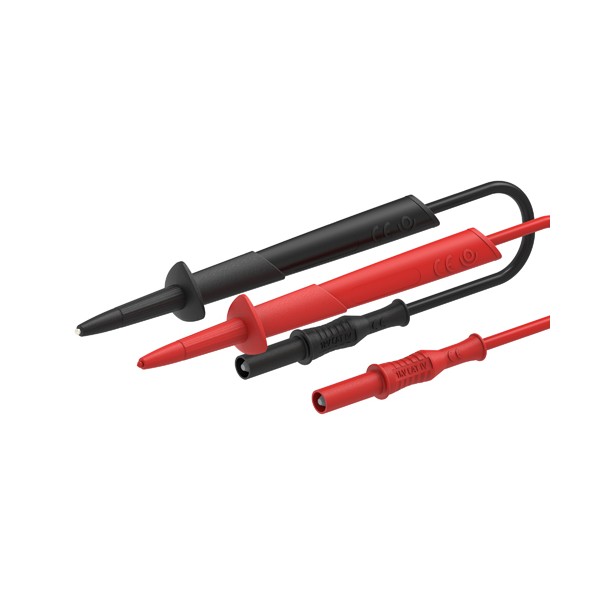

Electro-PJP KIT 11310-IEC-120-N-R 테스트 리드 키트

MODEL: KIT 11310-IEC-120-N-R
브랜드: ELECTRO-PJP
제품 자료: 종합 카탈로그

종합 카탈로그

제품문의 구매하기

좁은 단자를 Ø2 mm 팁으로
짚어 측정하는 리드 키트

Electro-PJP KIT 11310-IEC-120-N-R 테스트 프로브 리드 키트

견적 받기

Electro-PJP 국내 정식 공급 파트너

Electro-PJP의 KIT 11310-IEC-120-N-R은 Ø2 mm 테스트 팁과 Ø4 mm 직선 바나나 플러그를 연결한 테스트 프로브 리드 키트입니다. 팁이 달린 리드로 작은 단자를 바로 짚어 측정하며, 같은 참조 번호 구성품의 등급은 1000 V CAT IV입니다.

전류 등급은 도체 단면적에 따라 12 A에서 36 A까지 달라지므로 흘릴 전류에 맞춰 리드를 고르세요. 이 키트는 (주)테솔이 국내에 공식 공급합니다.

1000 V

CAT IV 구성품 등급

Ø2 mm

테스트 팁

Ø4 mm

직선 바나나 단자

36 A

최대 전류(2.50 mm²)

특징

Ø2 mm 팁과 Ø4 mm 바나나로
짚고 연결하는 리드

핵심 특징	현장에서 달라지는 점
Ø2 mm 테스트 팁	단자 간격이 좁은 곳에서도 팁 끝으로 측정 지점을 정확히 짚습니다.
Ø4 mm 직선 바나나	반대쪽을 미터의 Ø4 mm 단자에 꽂아 별도 어댑터 없이 연결합니다.
CAT IV 구성품 등급	구성품이 1000 V CAT IV라 인입부에 가까운 높은 범주의 지점에서도 사용할 수 있습니다.
단면적별 전류 등급	도체 단면적이 커질수록 전류 등급이 올라가므로 측정 전류에 맞는 리드를 고르세요.
니켈 도금 접점	접점은 황동과 CuBe에 니켈 도금을 입혀 접촉 저항 변화를 줄입니다.

전류 등급

단면적별
전류 등급 확인

구성품은 도체 단면적에 따라 전류 등급이 정해집니다. 가는 도체는 12 A, 굵은 도체는 36 A이므로 측정 전류가 큰 회로에는 단면적이 큰 리드를 고르세요.

도체 단면적	전류 등급
0.75 mm²	12 A
1.00 mm²	20 A
1.50 mm²	25 A
2.50 mm²	36 A

가장 낮은 등급의 부품이 정하는 안전 한계

키트 전체의 안전은 가장 낮은 등급의 부품이 정하므로 측정 전류가 리드의 단면적 등급 안에 있는지 확인하세요. 길이는 100, 120, 150 중에서 고르며 단위는 주문 때 확인합니다.

사양

구성품 등급과
전류·재질

항목	사양
키트 품번	KIT 11310-IEC-120-N-R
제조 품명 · 참조	Kit cordons pointe de touche · KIT 11310-IEC-120-N-R
구성품 참조	1131X-IEC · Ø2 mm 테스트 팁 – Ø4 mm 직선 바나나 리드
구성품 등급	1000 V CAT IV
도체 단면적별 전류	0.75 mm² 12 A · 1.00 mm² 20 A · 1.50 mm² 25 A · 2.50 mm² 36 A
길이 옵션	100 · 120 · 150
구성품 재질	PP, 접점 황동과 CuBe에 Ni 도금 (AuNi는 주문 시)

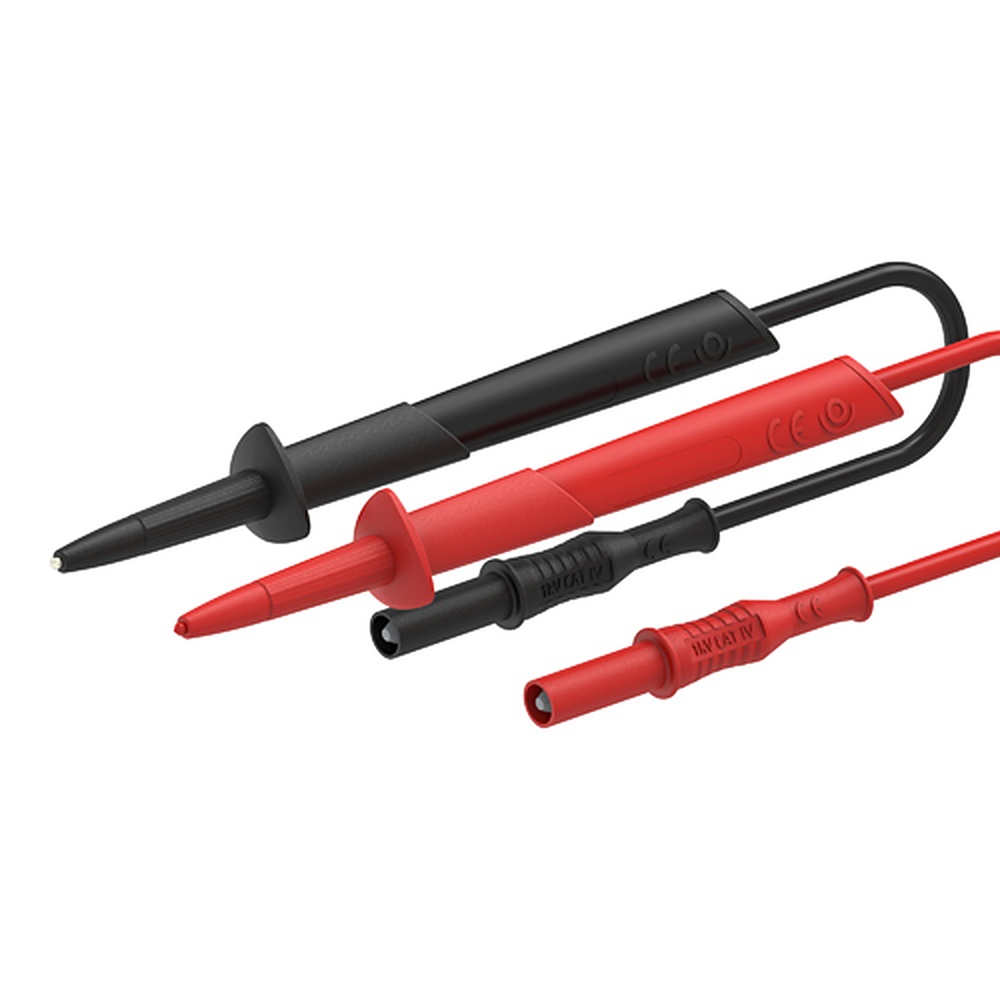

테스트 팁이 달린 빨강·검정 테스트 리드 키트

활용 분야

팁으로 짚어
측정하는 작업

회로 점검 — 팁을 단자에 대고 전압을 측정합니다.
계측기 연결 — 미터의 Ø4 mm 바나나 단자에 꽂아 사용합니다.
설비 유지보수 — 손이 잘 닿지 않는 좁은 단자도 팁 끝으로 짚어 확인합니다.
전기 실습 — 교육 현장에서 팁 리드로 실습합니다.

선택 가이드

등급과 끝단 형태로 고르는
테스트 리드 키트

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
CAT IV 지점에서 팁 리드가 필요할 때	KIT 11310	1000 V CAT IV Ø2 mm 팁 리드라 작은 단자를 바로 짚을 수 있습니다.
CAT IV 지점에서 양끝 직선 리드가 필요할 때	KIT 2310	1000 V CAT IV 양끝 직선 리드입니다.
직각 바나나로 공간을 아낄 때	KIT 2350	1000 V CAT III 직각·직선 리드라 미터 앞 공간이 좁을 때 맞습니다.
보호 캡이 달린 프로브가 필요할 때	KIT 404	1000 V CAT III · 36 A 프로브에 보호 캡이 달려 있습니다.

구성·옵션

팁 리드 키트 구성 확인

구분	내용
품번	KIT 11310-IEC-120-N-R
구성품 참조	1131X-IEC · Ø2 mm 테스트 팁 – Ø4 mm 직선 바나나 리드
구성품 등급	1000 V CAT IV
길이 옵션	100 · 120 · 150

팁 리드와 함께 보는
Electro-PJP 키트

Electro-PJP KIT 2350-IEC-100-N-R 안전 바나나 측정 리드 키트
Electro-PJP KIT 6007-IEC-N-R 유연한 그래버 키트 (악어 집게)
Electro-PJP KIT 6005-IEC-N-R 유연한 그래버 키트 (집게)

KIT 11310-IEC-120-N-R은 어떤 작업에 사용합니까?
팁이 달린 리드로 작은 단자를 바로 짚어 측정하는 작업에 사용합니다. 측정할 단자의 크기를 알려 주세요.
Ø2 mm 팁 리드를 CAT IV 지점에도 사용할 수 있습니까?
같은 참조 번호 구성품은 1000 V CAT IV입니다. 키트 구성의 등급은 견적 때 함께 확인해 드립니다.
KIT 11310-IEC-120-N-R은 어떤 미터에 맞습니까?
Ø4 mm 안전 바나나 단자를 가진 미터와 계측기에 맞습니다.
팁 쪽과 바나나 쪽은 어떻게 연결합니까?
Ø2 mm 팁은 측정 단자에 대고 Ø4 mm 바나나는 미터에 꽂습니다.
팁 리드의 허용 전류는 얼마입니까?
도체 단면적에 따라 12 A에서 36 A까지이며, 2.50 mm²에서 36 A입니다.
