Electro-PJP KIT 2350-IEC-100-N-R 테스트 리드 키트

Name: Electro-PJP KIT 2350-IEC-100-N-R 테스트 리드 키트
Brand: ELECTRO-PJP
SKU: 1596084177

미터 앞 좁은 자리에도
꽂히는 직각 리드 키트

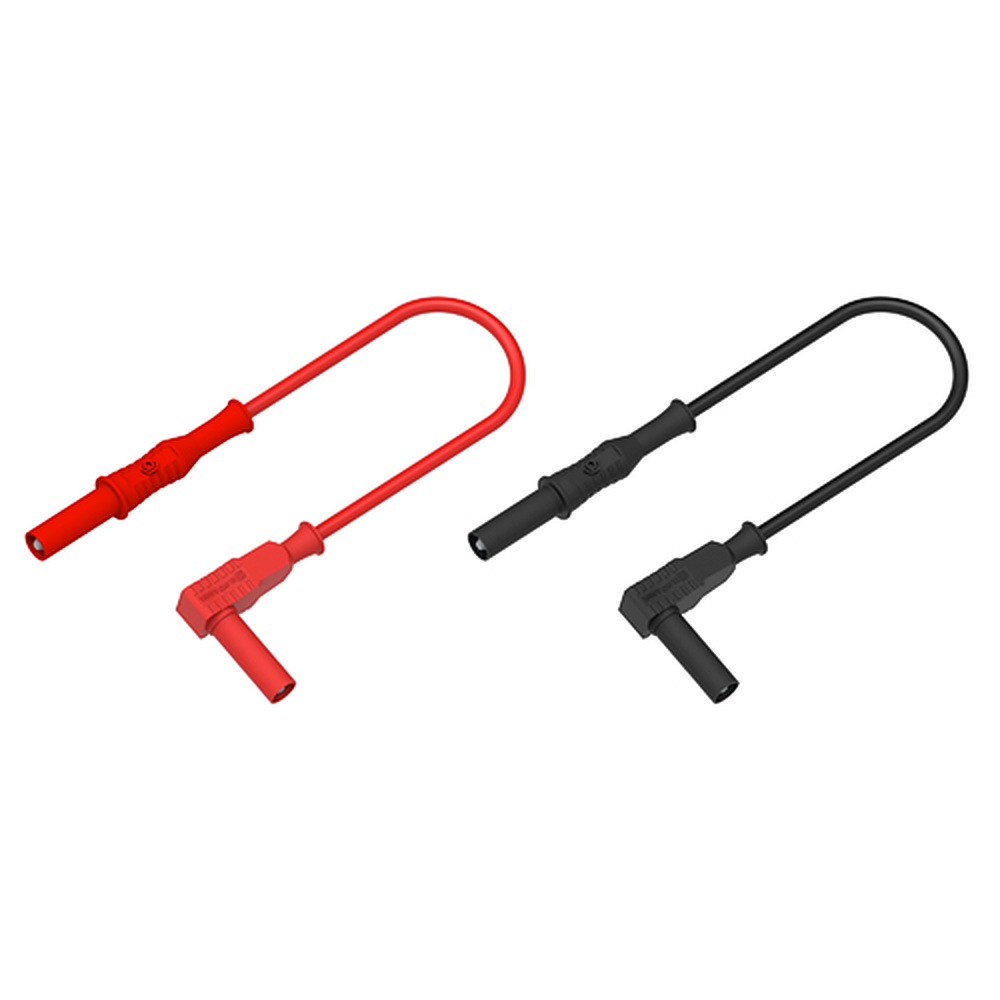

Electro-PJP KIT 2350-IEC-100-N-R 안전 바나나 측정 리드 키트

Electro-PJP의 KIT 2350-IEC-100-N-R은 직각과 직선 Ø4 mm 안전 바나나 단자를 갖춘 측정 리드 키트입니다. 미터와 프로브·클립을 연결하는 기본 리드로 사용하며, 같은 참조 번호 구성품의 등급은 1000 V CAT III입니다.

한쪽 단자가 직각으로 꺾여 있어 미터 앞면이 좁아도 리드를 옆으로 눕혀 연결할 수 있고, 길이는 작업 거리에 맞춰 고를 수 있습니다. 이 키트는 (주)테솔이 국내에 공식 공급합니다.

CAT III 구성품 등급

안전 바나나 단자

최대 전류(2.50 mm²)

길이 옵션

핵심 특징	현장에서 달라지는 점
직각 · 직선 단자	단자 위치에 맞춰 방향을 고를 수 있어 좁은 자리에서도 리드가 걸리지 않습니다.
안전 바나나	보호된 Ø4 mm 단자로 미터에 꽂아 충전부 노출을 줄입니다.
CAT III 구성품 등급	배전 구간에서 기본 측정 리드로 사용하기에 알맞은 등급입니다.
단면적별 전류	가는 도체는 12 A, 굵은 도체는 36 A까지 흘릴 수 있어 측정 전류에 맞춰 고릅니다.
길이 6종	작업 거리에 맞는 길이를 골라 남는 리드가 작업을 방해하는 일을 줄입니다.
니켈 도금 접점	황동과 CuBe 접점에 니켈 도금을 입혀 접촉 상태를 안정적으로 유지합니다.

직각 단자는 미터 앞면에서 리드를 옆으로 눕힐 때, 직선 단자는 프로브나 클립 쪽에 연결합니다. 길이는 10, 25, 50, 100, 150, 200 가운데 고르세요.

미터 단자 바로 앞에 장애물이 있으면 직각 플러그로 리드를 옆으로 빼세요. 길이의 단위는 주문 때 함께 확인하세요.

항목	사양
키트 품번	KIT 2350-IEC-100-N-R
제조 품명 · 참조	KIT cordons de mesure · KIT 2350-IEC-100-N-R
구성품 참조	235X-IEC · Ø4 mm 안전 바나나 리드, 직각 · 직선
구성품 등급	1000 V CAT III
도체 단면적별 전류	0.75 mm² 12 A · 1.00 mm² 20 A · 1.50 mm² 25 A · 2.50 mm² 36 A
길이 옵션	10 · 25 · 50 · 100 · 150 · 200
구성품 재질	PP, 접점 황동과 CuBe에 Ni 도금 (AuNi는 주문 시)

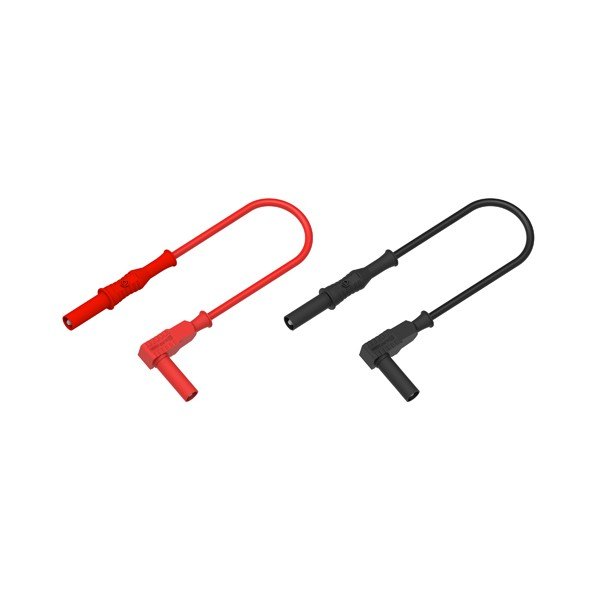

직각 플러그가 달린 빨강·검정 테스트 리드

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
CAT III 구간에서 기본 리드가 필요할 때	KIT 2350	직각·직선 Ø4 mm 안전 바나나 리드로, CAT III 구간의 기본 연결에 맞습니다.
CAT IV 지점에서 같은 형태가 필요할 때	KIT 2310	1000 V CAT IV 등급의 양끝 직선 리드입니다.
팁 끝으로 찍는 측정이 필요할 때	KIT 11310	Ø2 mm 테스트 팁으로 작은 단자를 짚을 수 있습니다.
보호 캡이 달린 프로브가 필요할 때	KIT 404	보호 캡이 달린 1000 V CAT III · 36 A 프로브입니다.

KIT 2350-IEC-100-N-R은 어떤 작업에 사용합니까?
미터와 프로브·클립을 잇는 기본 리드로 사용합니다. 연결할 미터의 단자 형태를 알려 주세요.
KIT 2350-IEC-100-N-R을 CAT IV 지점에도 사용할 수 있습니까?
아닙니다. 같은 참조 번호 구성품은 1000 V CAT III입니다. CAT IV가 필요하면 KIT 2310-IECIV-100-N-R을 선택하세요.
직각·직선 바나나 리드는 어떤 미터에 맞습니까?
Ø4 mm 안전 바나나 단자를 갖춘 미터와 계측기에 연결할 수 있습니다.
직각과 직선 중 어느 쪽을 고릅니까?
단자 위치에 따라 고르세요. 직각은 한쪽이 꺾여 있어 좁은 자리에 유리합니다.
이 리드 키트의 허용 전류는 얼마까지입니까?
도체 단면적에 따라 12 A에서 36 A까지입니다. 1.00 mm²는 20 A입니다.
